实现目标

1、三位数码动态扫描；

2、stm32f103 hal库驱动74hc595 芯片。

一、74hc595 芯片

74hc595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。在sck 的上升沿，串行数据由sdl输入到内部的8位位移缓存器，并由q7'输出，而并行输出则是在lck的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端oe的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。

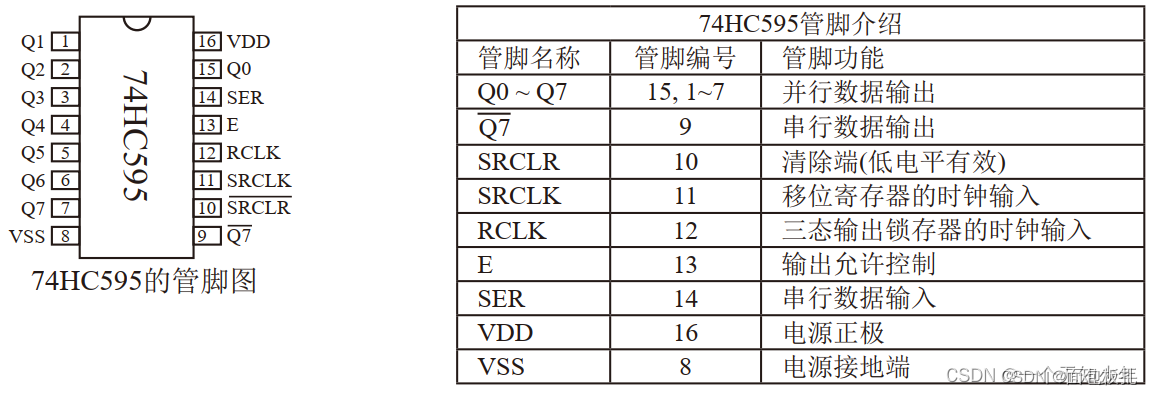

74hc595管脚介绍及逻辑表

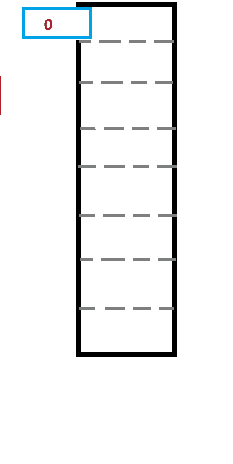

74hc595的数据来源于14脚，一次只能输入一个位，那么连续输入8次，就可以积攒为一个字节了。假如，我们要将二进制数据0111 1111 输入到74hc595的移位寄存器中，下面来上一张动态图，模拟了前2个位输入的情景。

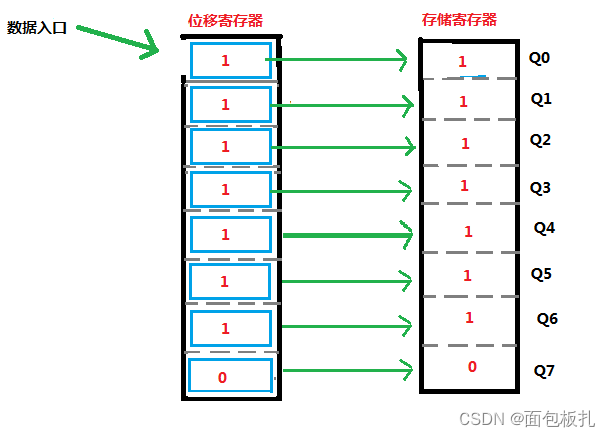

8位数据输入完成后，给12脚一个上升沿，数据从位移寄存器转移到存储寄存器。

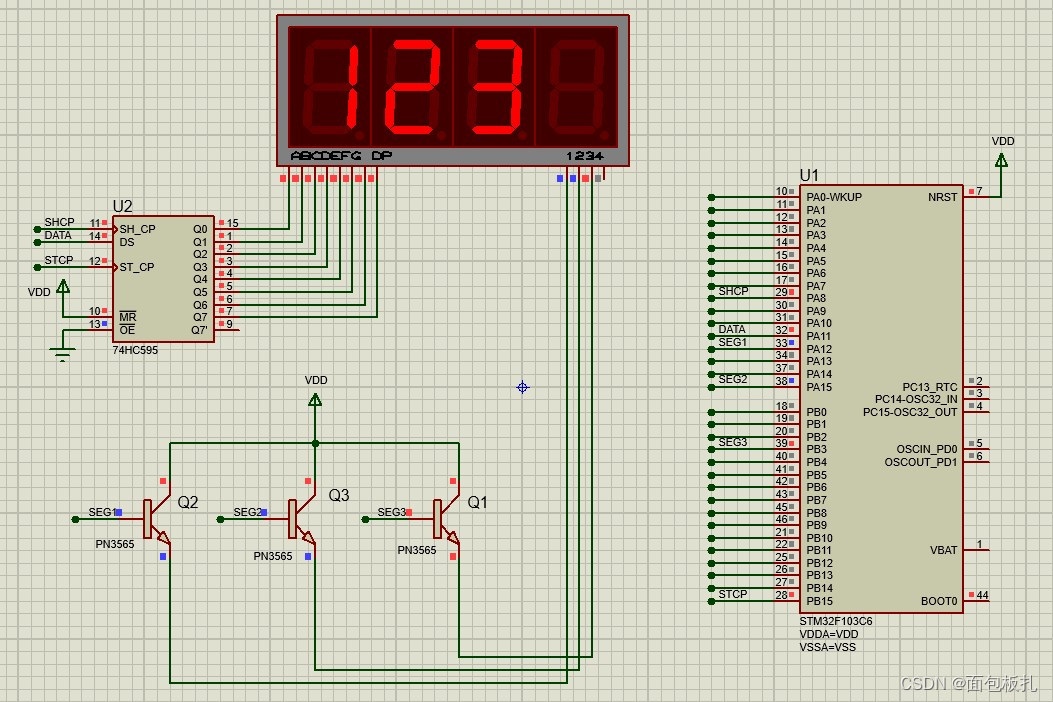

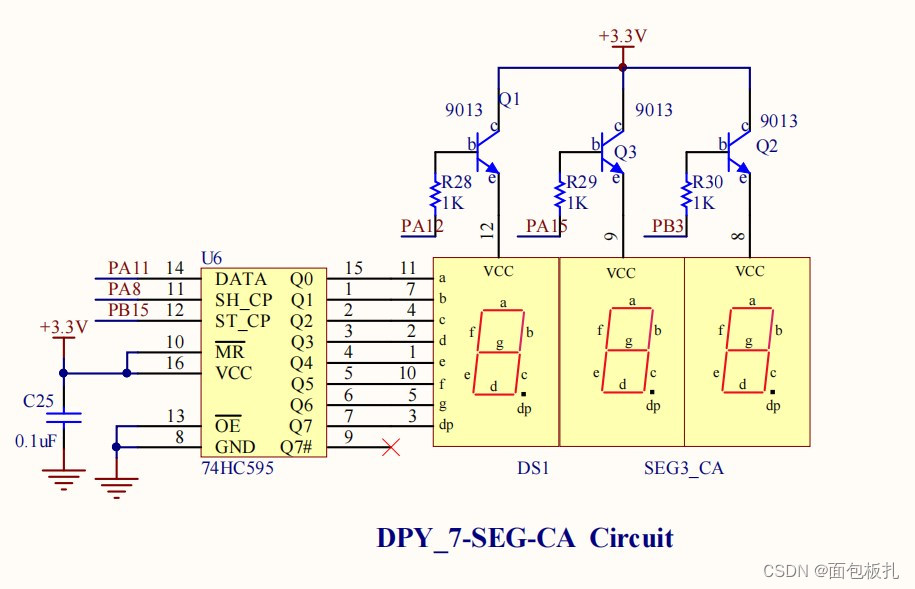

二、原理图设计

。

三、stm32cubemx 配置

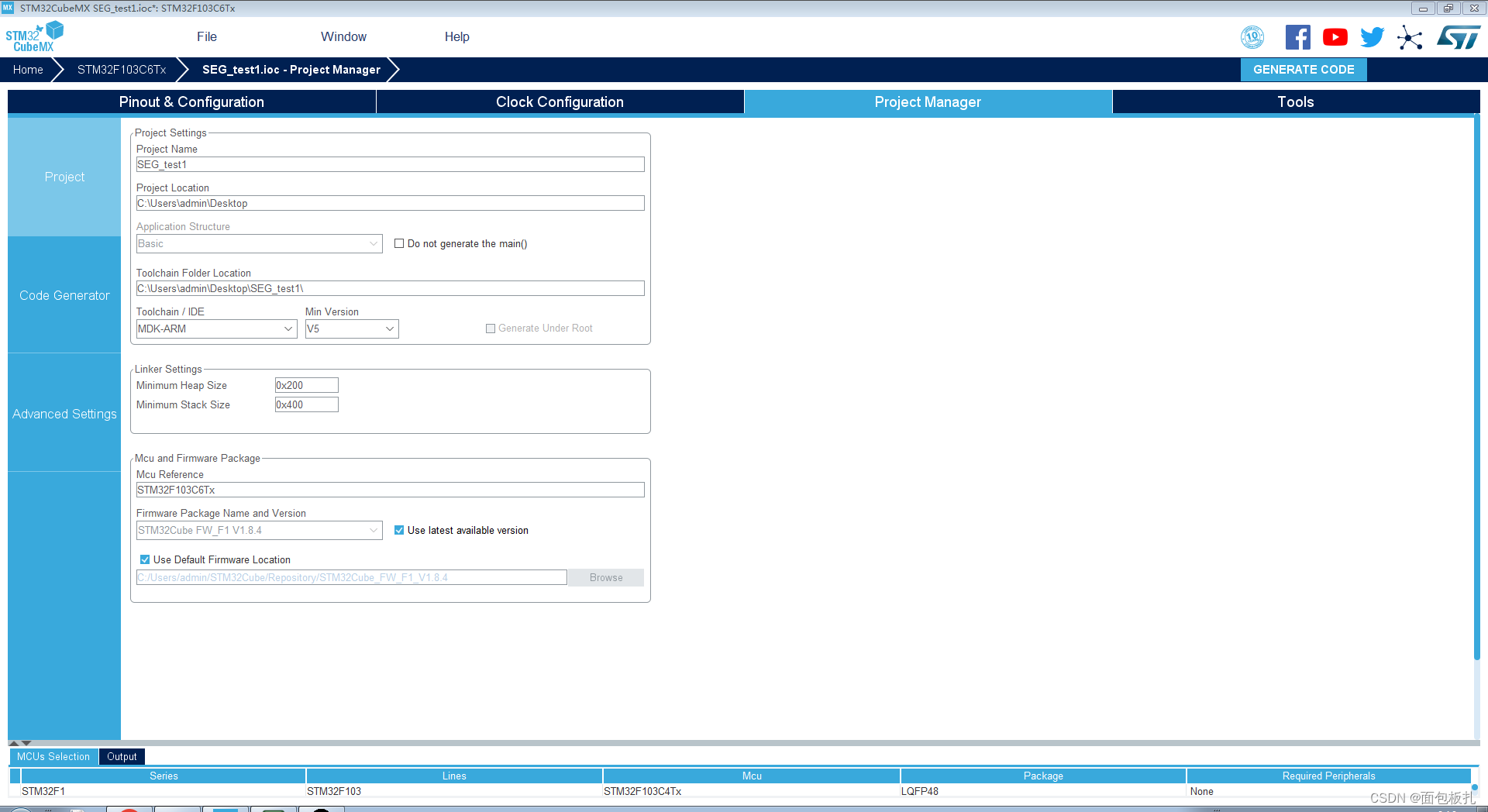

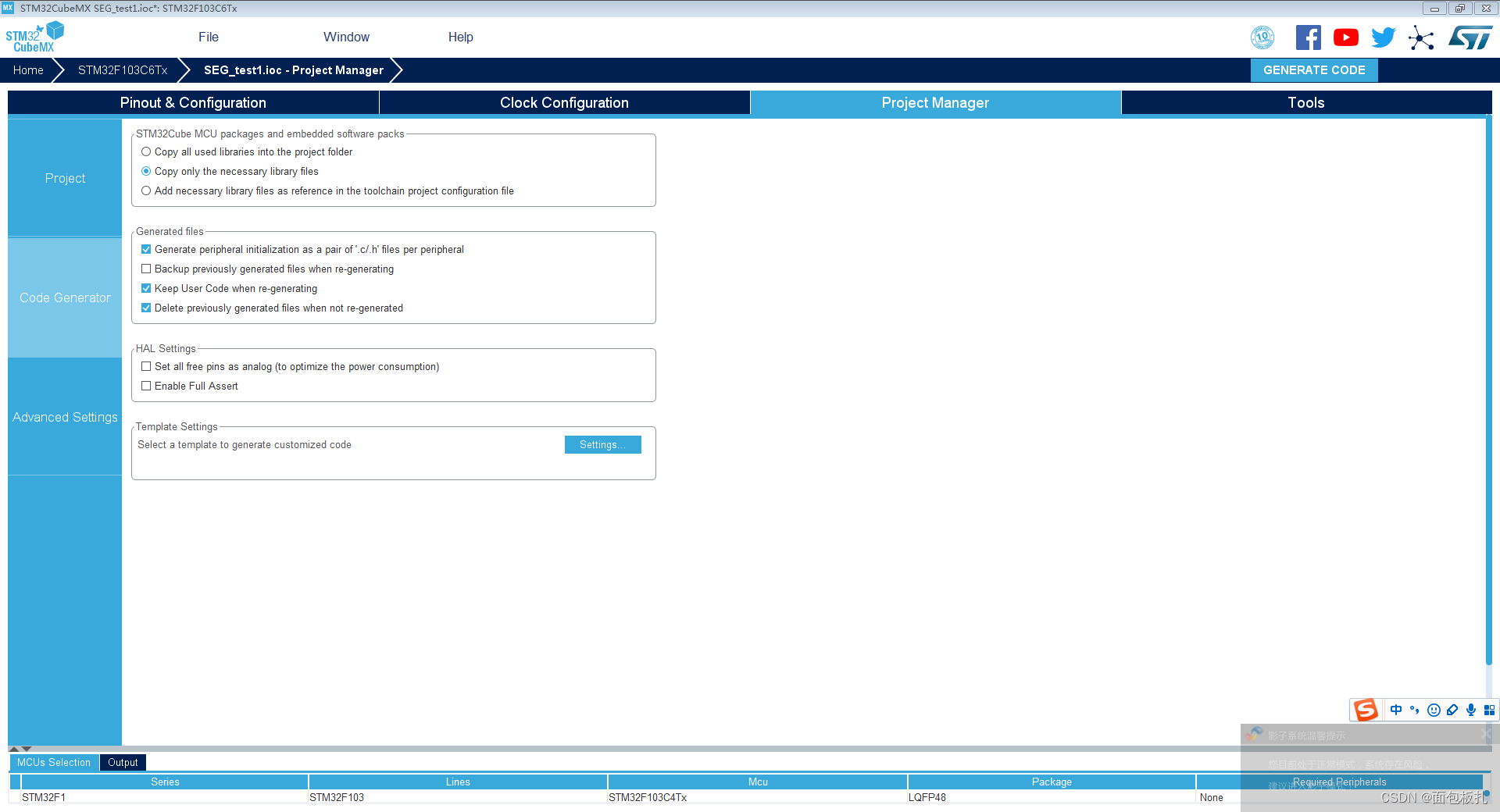

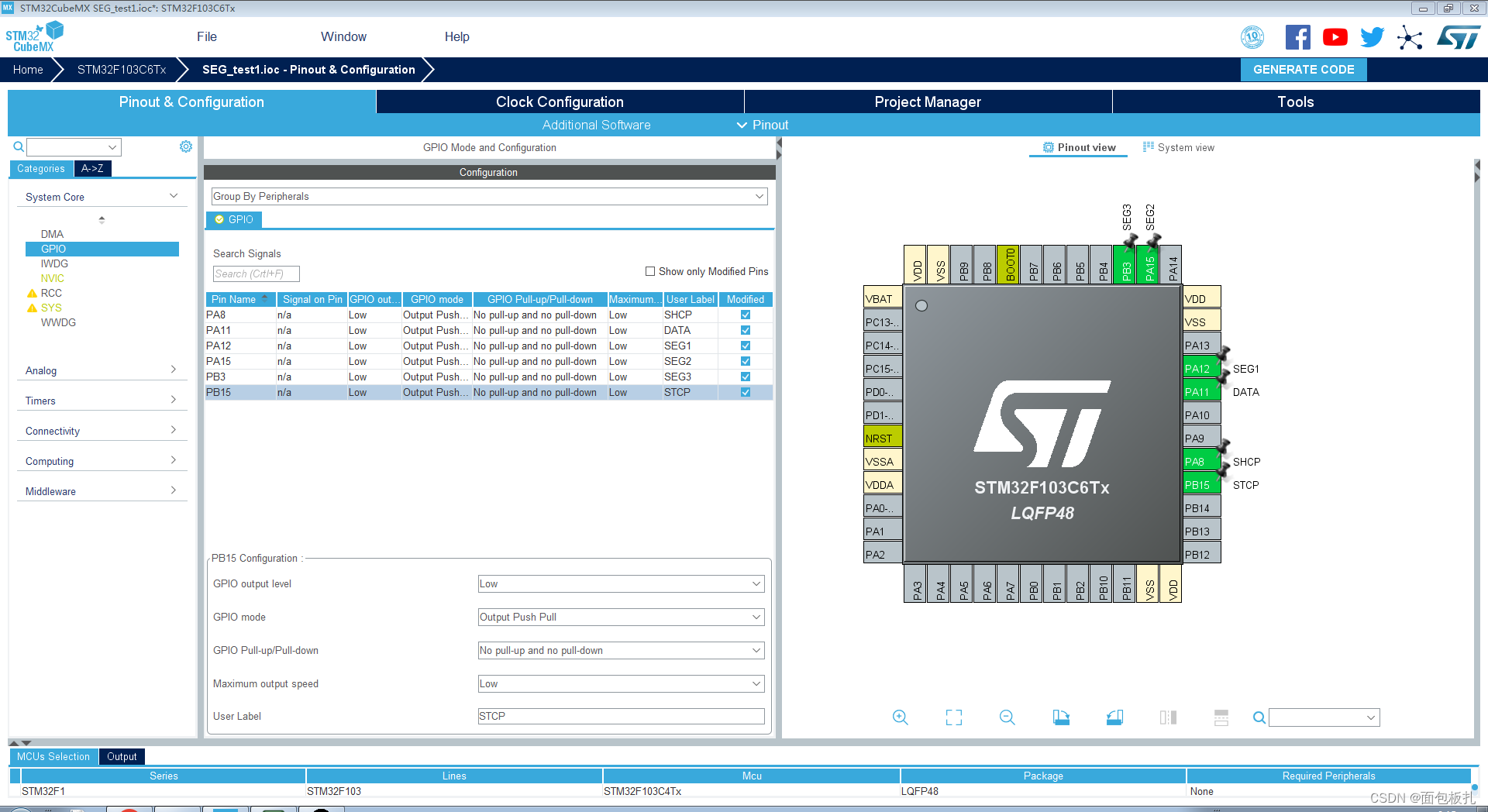

1.管脚配置

四、程序设计

1、74hc595驱动程序

/* user code begin 4 */

void hc595_send_byte(unsigned  char byte)
{
	unsigned  char i;
	for (i = 0; i < 8; i ++)  //一个字节8位，传输8次，一次一位，循环8次，刚好移完8位
	{
	  /****  步骤1：将数据传到ds引脚    ****/
		if (byte & 0x80)        //先传输高位，通过与运算判断第八是否为1
		  hal_gpio_writepin(gpioa, data_pin, gpio_pin_set); //如果第八位是1，则与 595 ds连接的引脚输出高电平
		else                    //否则输出低电平
		  hal_gpio_writepin(gpioa, data_pin, gpio_pin_reset);

		/*** 步骤2：shcp每产生一个上升沿，当前的bit就被送入移位寄存器 ***/
      hal_gpio_writepin(gpioa, shcp_pin, gpio_pin_reset);	 // shcp拉低
      for_delay_us(5);	// 适当延时

      hal_gpio_writepin(gpioa, shcp_pin, gpio_pin_set);		// shcp拉高， shcp产生上升沿
      for_delay_us(5);
		  byte <<= 1;		// 左移一位，将低位往高位移，通过	if (byte & 0x80)判断低位是否为1
	}

	/**  步骤3：stcp产生一个上升沿，移位寄存器的数据移入存储寄存器  **/
   hal_gpio_writepin(stcp_gpio_port, stcp_pin, gpio_pin_reset);	// 将stcp拉低
   for_delay_us(5);
   hal_gpio_writepin(stcp_gpio_port, stcp_pin, gpio_pin_set);// 再将stcp拉高，stcp即可产生一个上升沿
   for_delay_us(5);
}

/*
for循环实现延时us
*/
void for_delay_us(uint32_t nus)
{
 uint32_t delay = nus * 168/4;
 do
 {
//  __nop();
 }
 while (delay --);
}


/* user code end 4 */

2、共阳数码管码表

//共阳数码管码表
char table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};

3、函数申明

void hc595_send_byte(unsigned  char byte);
void for_delay_us(uint32_t nus);

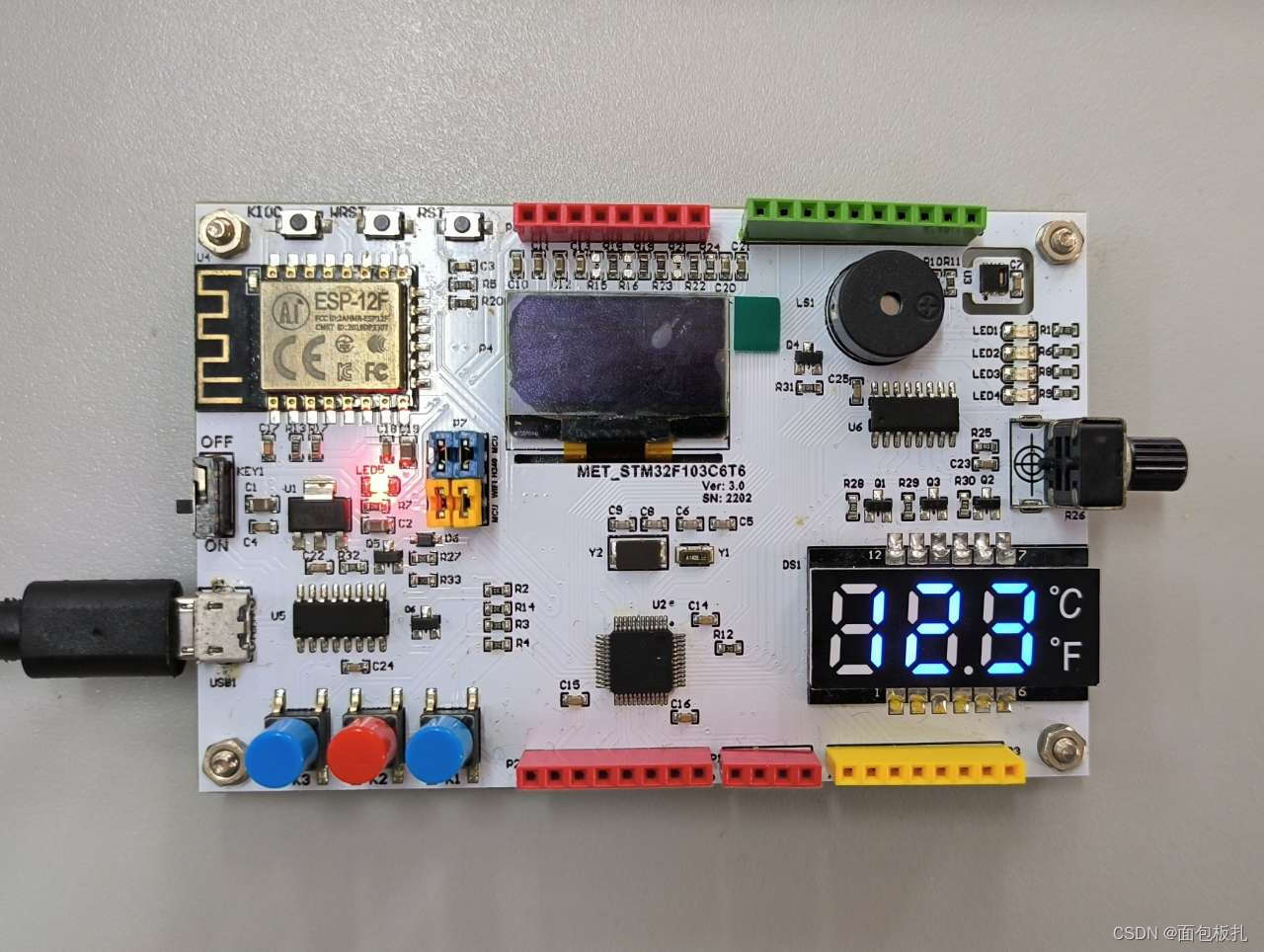

4、动态显示数字“123”

  while (1)
  {
		hal_gpio_writepin(gpioa, seg1_pin, gpio_pin_set);
		hal_gpio_writepin(gpioa, seg2_pin, gpio_pin_reset);
		hal_gpio_writepin(gpiob, seg3_pin, gpio_pin_reset);
		hc595_send_byte(table[1]);//函数调用
    for_delay_us(5);	// 适当延时
		hc595_send_byte(0xff);	//	消影

		hal_gpio_writepin(gpioa, seg2_pin, gpio_pin_set);
		hal_gpio_writepin(gpioa, seg1_pin, gpio_pin_reset);
		hal_gpio_writepin(gpiob, seg3_pin, gpio_pin_reset);
		hc595_send_byte(table[2]);//函数调用
    for_delay_us(5);	// 适当延时
		hc595_send_byte(0xff);//	消影

		hal_gpio_writepin(gpioa, seg2_pin, gpio_pin_reset);
		hal_gpio_writepin(gpioa, seg1_pin, gpio_pin_reset);
		hal_gpio_writepin(gpiob, seg3_pin, gpio_pin_set);
		hc595_send_byte(table[3]);//函数调用
    for_delay_us(5);	// 适当延时
		hc595_send_byte(0xff);//	消影
    /* user code end while */

    /* user code begin 3 */
  }
