我要评论dp4306f是一款高性能低功耗的单片集成收发机，集成mo核mcu，工作频率可覆盖200mhiz^ 1000mhz。 支持230/408/433/470/868/915频段。该芯片集成了射频接收器、射频发射器、频率综合器、gfsk调制器、gfsk解调器等功能模块。通过spi接口可以对输出功率、频道选择以及数据包格式进行灵活配置，并且内置crc、pec、 自动应答和自动重传机制，可以大大简化系统设计并优化性能。
芯片为时分双工收发器(tdd) ，接收和发送数据包需在不同时段交替进行。该芯片先将接收到的(g) psk调制信号通过混频器混到ip频率，然后输入给后续的中频滤波器和可变增益放大器(pga)进行滤波和放大。处理过的中频信号通过高性能的sigma-delta adc转化为数字域。内置的dsp完成滤波、解调、自动增益控制、rssi检测、数据包处理等功能。
产品特性
■频率范围200--000mhz， 支持230/408/433/ 470/868/915频段
■接收灵敏度: -112dbm@10kbps
■最大输出功率: +20dbm
■调制方式:fsk，gpsk
■数据率: 2. 4kbps-- 250kbps
■支持spi接口
■自动应答及自动重传
■快速频道切换，支持跳频算法
■支持rssi功能
■天线分集和t/r开关控制
■自动频率控制(apc)
■自动增益控制(agc)
■低工作电压: 1. 9v~3.6v
■内核
一32位armb cortexa - mo+
最高32mhz工作频率
■存储器
一最大64kbytes flash存储器
最大8kbytes sram
■时钟系统
-内部4/8/16/22. 12/24mhz rc振荡器(hsi)
-内部32. 768khz rc振荡器(lsi)
- 4 32mhz晶体振荡器(hsb)
■电源管理和复位
一低功耗模式: sleep和stop
一上电/掉电复位(por/pdr)
一掉电检测复位(bor)
一可編程的电压检测(pvd)
■通用输入输出(i/0)
一多达15个i/o，均可作为外部中断
一驱动电流8ma
1 3通道 dma控制器
■1 x 12-bit adc
-支持最多10个外部输入通道
一输入电压转换范围: 0~vcc .
■定时器
- 1个16bit高级控制定时器(tim1)
- 4个通用的16位定时器(
tim3/tim14/tim16/tim17)
- 1个低功耗定时器(lptim)，支持从
stop模式唤醒
- 1个独立看门狗定时器(iwdt)
一1个窗口看门狗定时器(wdt)
一1个systick timer
- 1个irtim
rtc
■通讯接口
- 1个串行外设接口(spi)
- 2个通用同步/异步收发器(usart)，支
持自动波特率检测
- 1个i2c接口，支持标准模式(100khz)
快速模式(400khz)， 支持7位寻址模式
1硬件crc-32模块
2个比较器
■唯一uid
串行单线调试(swd)

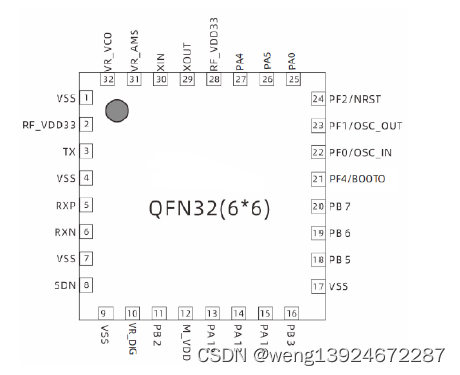

■32引脚6*6 qfn 封装
应用领域
◆无线传感器
◆无线dali电源
◆无线无频闪电源
◆无线电源调光.
◆无线电源调色温
◆无线呼叫器
◆医疗物联网共享陪护床
◆智能门铃
◆烟雾报警器
◆智能家居
◆智能插座
◆智能消防
◆智能安防
◆智能抄表
◆智慧农业
◆智慧大棚
◆无线工控设备
◆无线游戏设备
◆遥感勘测
◆安防系统
◆智能运动设备
◆智能电视遥控器
◆无线标签
◆无线门禁
◆安防系统
◆遥控装置
◆无线玩具
