我要评论- 国产化fpga：jfm7vx690t80
- 主机接口：pcie gen3 x8@8gbps/lane
- 光纤通道：前面板4路sfp+光纤，后面板1路qsfp+光纤
- 2组独立的ddr3 sdram 缓存，工作时钟频率800mhz
- 2个fmc+接口扩展：每个支持16路gth，线速率10gbps/lane
- 1个rj45千兆以太网接口

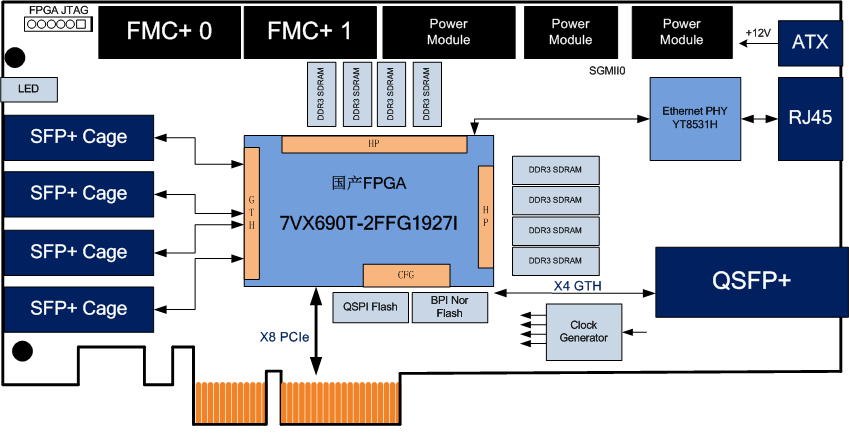

功能框图
基于国产28nm 7系列fpga 7vx690t的全国产化8通道光纤双fmc接口数据预处理平台，该板卡采用高性能7系列fpga作为实时处理器，实现4路10g sfp+光纤以及1路qsfp+通信接口、实现1路x8 pcie数据传输的功能。板载2组独立的64位ddr3 sdram大容量缓存。板卡具有2个fmc+扩展接口，可以插不同的子板以实现不同的接口功能，可以快速搭建起基于fmc接口pcie总线的数据采集、处理平台。该板卡还支持1路rj45千兆以太网口，通过以太网实现与上位机的数据交互。该板卡为标准的全高pcie板卡，可以插在标准的pcie工控机和工作站中，适用于资源密集型的数据中心或工作站数据采集处理等场景。
主要功能
- 标准 pci express 全高卡；
- 符合pciexpress gen3.0规范，可选x1、x4、x8，带宽64gbps；
- 光纤传输性能：支持4路sfp+ 10g光纤，10gbps/lane 线速率；
- 光纤传输协议：支持aurora等多种高速协议；
- 动态存储性能：2组 64 位 4gbyte ddr3 sdram，工作时钟800m，工作数据率1600m；
- 板卡支持2个fmc+扩展接口
- 板卡支持多路离散io接口，用于gpio扩展；
- 板载1片256mbyte bpi norflash，用于 fpga 的加载；
接口特性
- 前面板支持 4路 sfp+ cage（支持10gbps/lane）；
- 后面板支持1个qsfp+ cage （支持10gbps/lane）；
- 后面板支持1个rj45千兆以太网接口；
软件支持
- 可选集成板级软件开发包（bsp）：
- fpga的ddr4接口测试程序；
- 4路100g光纤接口程序，支持 aurora协议；
- pcie接口测试demo；
- 提供驱动程序以及应用程序接口（api） ：
- 支持 windows 7 32 位/64 位操作系统；
- 支持 linux操作系统；
应用场景
- 图像采集系统
- 模拟数据光纤采集传输系统
- 雷达系统半实物仿真
- 网络硬件加速
系统环境
| 板卡尺寸 | 106.65 x 200 mm | 工作温度 | -40°~+85°c |
| 板卡供电 | 4a max@12vdc(±5%) | 存储温度 | -50°~+125° |
| 散热方式 | 自然风冷散热 | 工作湿度 | 5%~95%，非凝结 |
