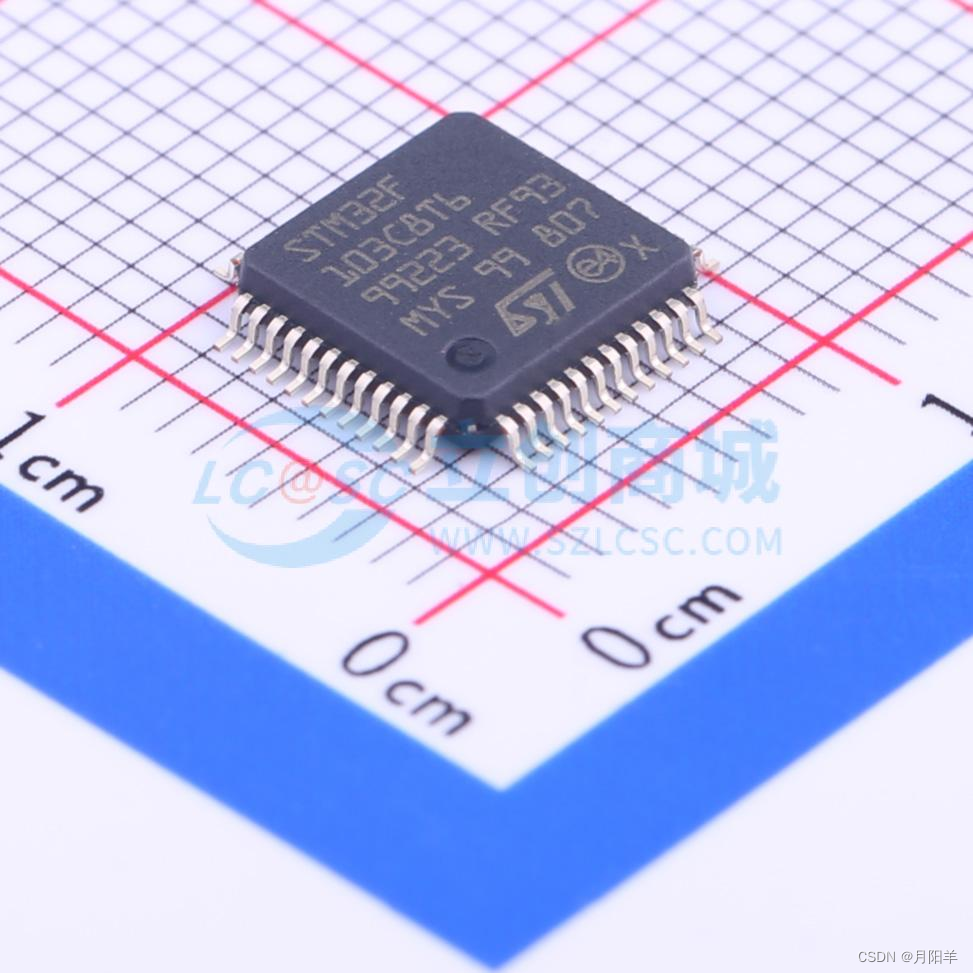

我要评论1、引脚图片

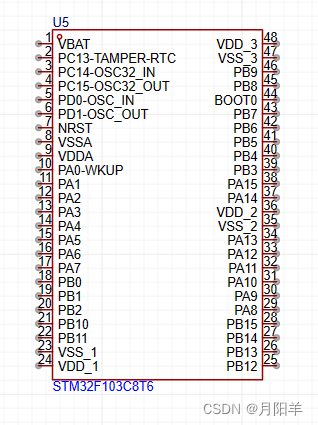

2、引脚定义图
3、引脚功能介绍

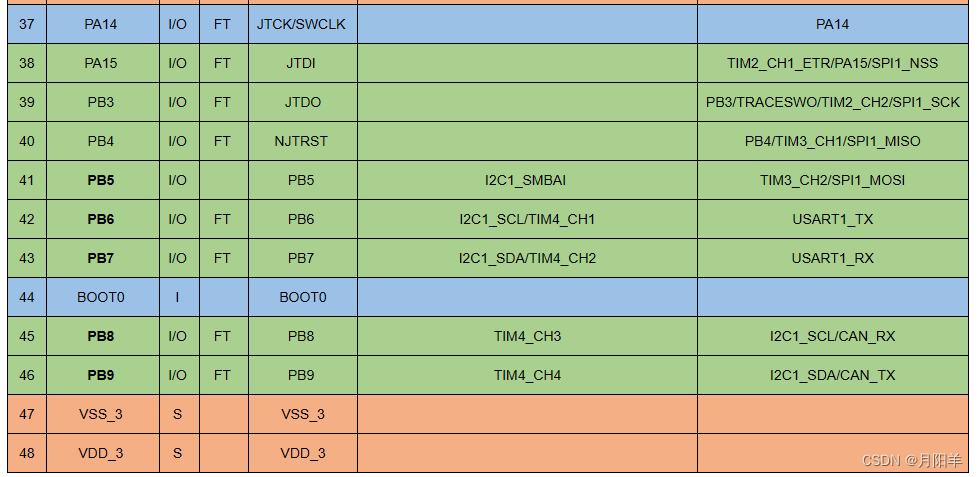

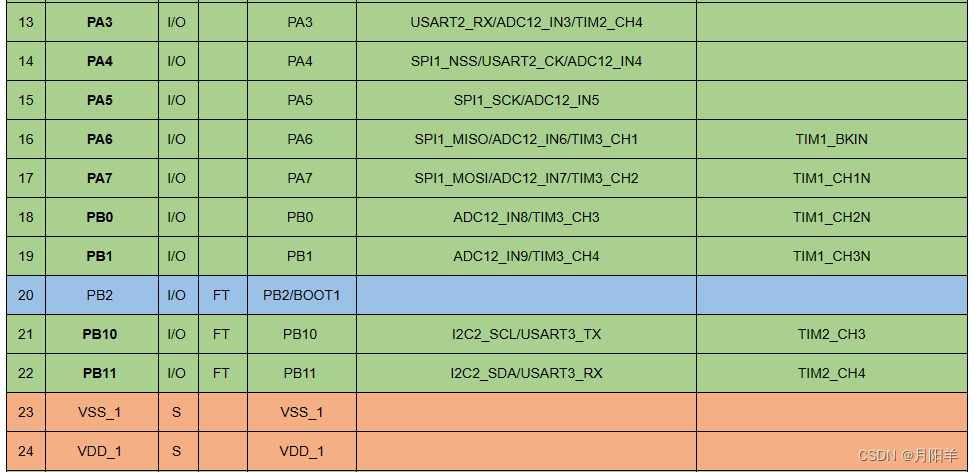

3.1引脚定义图解释
上表中，s表示电源，io表示输入输出，ft表示容忍电压可达5v，没有ft的只能达3.3v。
vbat，备用电源引脚，当系统断电时，备用电源可给内部的rtc时钟和备份寄存器供电。
2号引脚，pc13-tamper-rtc，可以进行保护数据放在被读取
3-6号引脚，晶振输入
7号引脚，ntst,复位引脚
8、9号引脚：vssa,vdda，内部模拟部分电源，如adc,rc振荡器，接3.3v。
10-19，21，22，25-33，41-43，45，46：io口，
20号引脚，pb2，io口，或boot1引脚，可用来配置启动模式，同boot0，
23，24号引脚：vss_1,vdd_1：系统的主电源口，同vss_2/3,vdd_2/3，分区供电，都接上。
34，36，pa13:jtms/swdio ,pa14:jtck/swclk。sw两根下载调试端口，jt5根，
pa13，pa14，pa15，pb3,pb4，jt的5根调试端口，这5个口，一般不调用为io口。
3.2常用功能引脚
stm32f103c8t6常用引脚的功能整理：
pa0-pa15： 16个通用i/o引脚，可用于输入/输出、外部中断、模拟输入等。
pb0-pb15： 16个通用i/o引脚，可用于输入/输出、外部中断、模拟输入等。
pc13-pc15： 3个通用i/o引脚，可用于输入/输出、外部中断等。
pd0-pd2： 3个通用i/o引脚，可用于输入/输出、外部中断等。
pe0-pe5： 6个通用i/o引脚，可用于输入/输出、外部中断等。
pf0-pf1： 2个通用i/o引脚，可用于输入/输出、外部中断等。
除了通用i/o引脚外，stm32f103c8t6还具有其他特殊功能引脚，如：
pa9/pa10： usart1的tx/rx引脚。
pa2/pa3： usart2的tx/rx引脚。
pa0/pa1： uart4的tx/rx引脚。
pb10/pb11： i2c2的scl/sda引脚。
pa4-pa7， pb0-pb1： 用于adc模数转换器的模拟输入引脚
3.3常用引脚
晶振
3456号引脚口，时钟晶振引脚口，
pc14-osc32_in，pc15-osc32_out，32.768khz的晶振
osc_in ，osc_out，8mhz的晶振。主晶振。
下载端口
pa13:jtms/swdio
pa14:jtck/swclk
串口
pa9,pa10：usart1_tx，usart1_rx
pa2,pa3：usart2_tx，usart2_rx
iic
pb6,pb7：i2c1_scl，i2c1_sda
pb10,pb11：i2c2_scl，i2c2_sda
spi
pa4，spi1 nss；pa5，spi1 sck，pa6，spi1 miso；pa7，spi1 mosi
pa12，spi2 nss；pa13，spi2 sck，pa14，spi2 miso；pa15，spi2 mosi

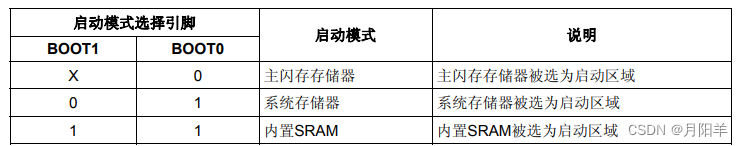

启动配置：
一般为第一种，主闪存存储器模式。
系统存储器：做串口下载用，用来救急，当用sw/jt的下载引脚被调用完，就用串口下载。
第三种，初学者一般也用不到，
