我要评论1、前言
大家如果遇到前几次可以正常烧录，后面烧录就报错了的话，可以尝试用bsl烧录进行解锁。目前该烧录方法仅针对单片机解锁，笔者并未研究通过这种方式烧录程序，且本文仅适合非官方launchpad。
本文只是笔者浅薄的理解，应该有一些表述不当的地方，见谅。
2、相关配置
主控：mspm0g3507sptr（48角）
相关配置：keil，版本：5.33
***需要提前准备一个usb转ttl模块（特例：有的板子自带ch340，连接usb即可）***
***需提前安装ch340驱动（这一步很基础，就不赘述了）***
3、接线
1、将板子上的pa18引脚与3v3进行连接（不要接错到5v上面！），有的板子自带pa18的按键，就不需要连接了，长按住按键即可保持pa18为高电平。但需要注意辨别，有的板子上pa18按键按下后为高电平，而有的却为低电平。我们需要pa18一直为高电平。

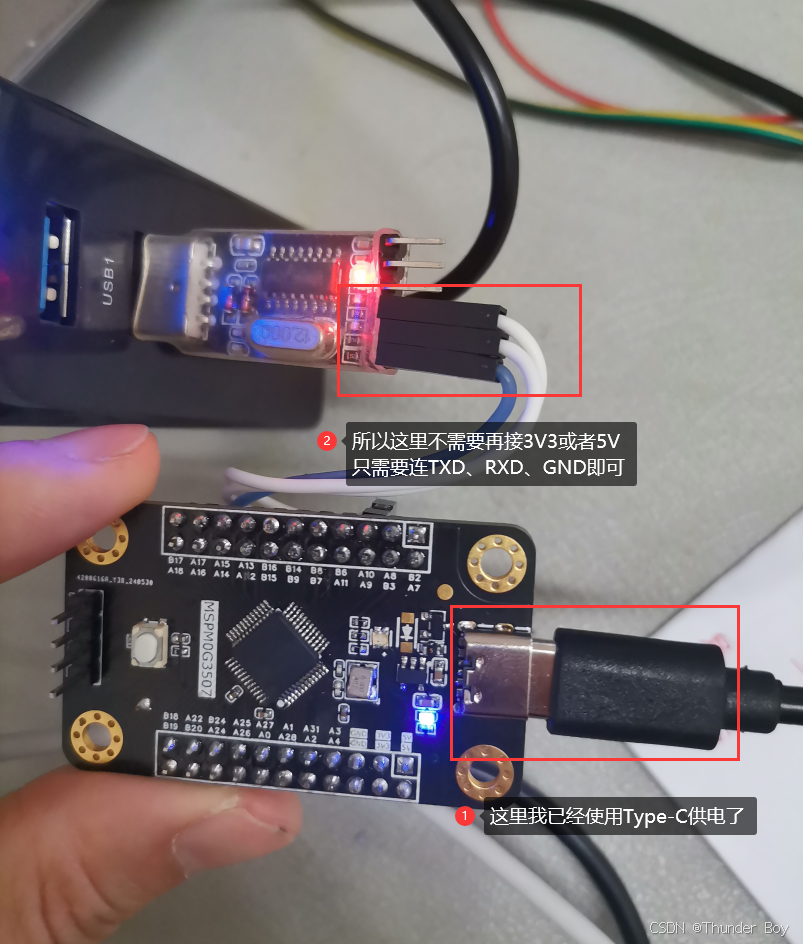

2、完成pa18的连接后，再将usb转ttl与mspm0g3507进行连接。
此处需要注意3v3的供电，如果你的板子已经使用usb线进行供电，则可以不连接3v3，如果你的板子只靠usb转ttl供电，则需要接上3v3（5v接5v也行，看有没有过ldo转3v3）。 （此处3v3接线可能有误，大家根据自己实际情况来）。
4、软件配置
接下来我们需要使用bsl烧录工具（此处感谢无名小哥团队的开源分享【鲜花】）。
bsl烧录工具链接
https://pan.baidu.com/s/1w-e8gsjbnzus7ncvrcbn3a?pwd=u1ur 我们需要从文件中找到“可独立运行的bsl烧录工具”，进入“mspm0_bsl_gui”文件。

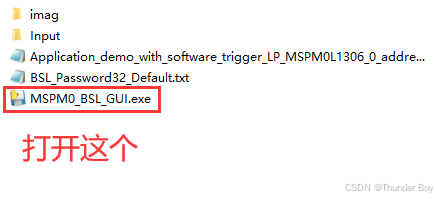

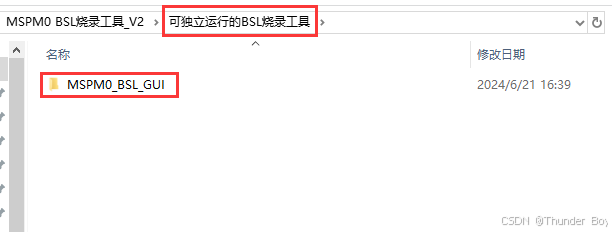

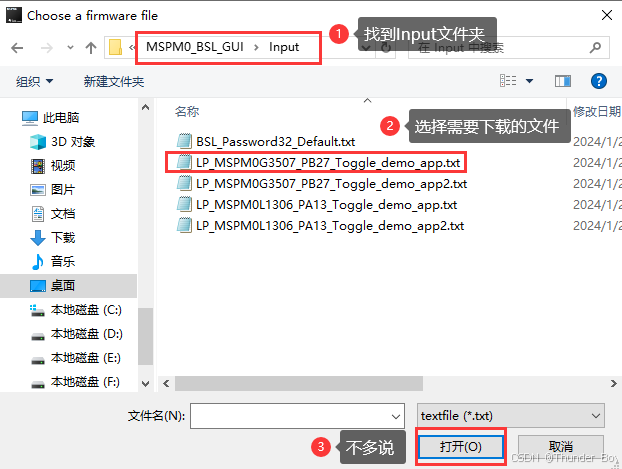

在“可独立运行的bsl烧录工具”中找到图中的文件夹。

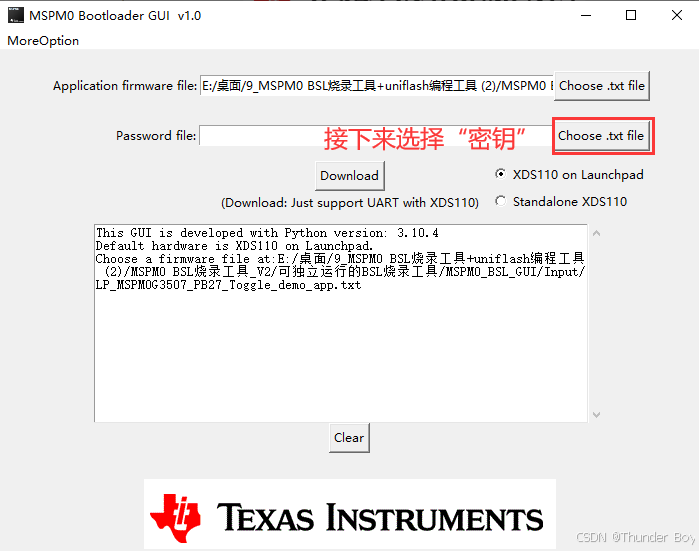

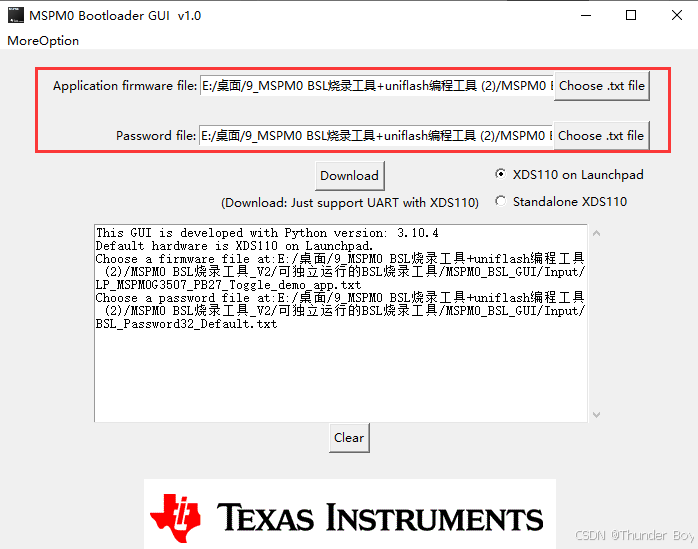

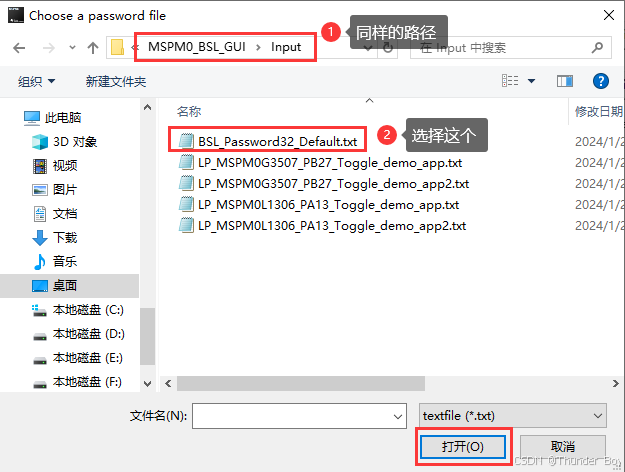

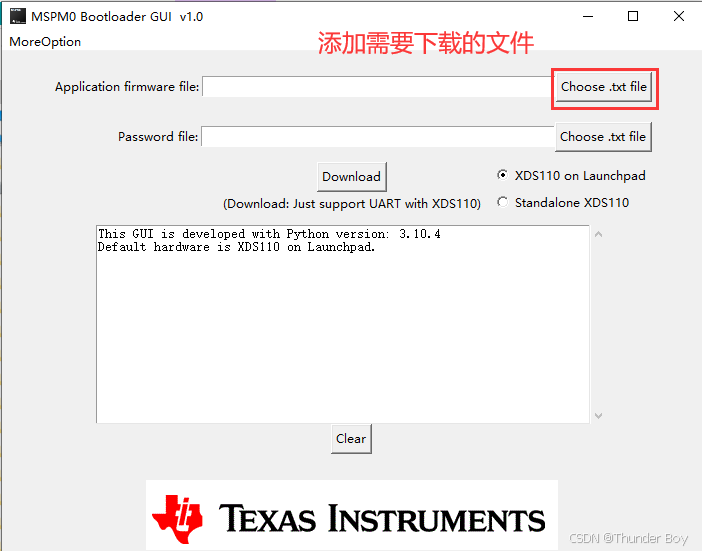

至此我们已经完成软件的配置。
5、下载！！！（这一步很重要，看仔细）
1、确保pa8接3v3后（或者一直按着pa18按键），连接电脑
2、板子上电后，请在10秒内按下复位按键，再松开

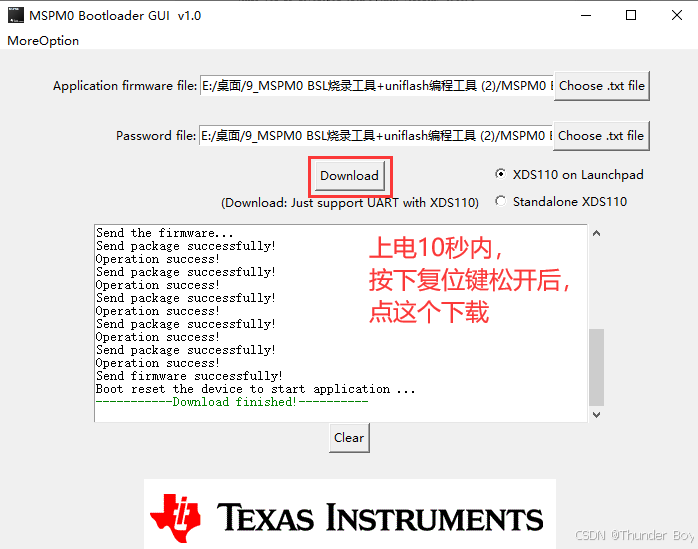

3、然后点击“download”控件进行下载，显示“download finished!”就说明成功了。
总结：确保接线正确->上电->10秒内尽快按下复位按键->松开复位->点击“download”控件
6、最后的最后
通过这种方式下载后，单片机基本又可以用dap-link烧录了（记得把接线拔了，pa18不需要再接3v3了）。（有同学是代码有问题，所有每次都会锁，去找一份可以正常烧录和运行的代码）。
