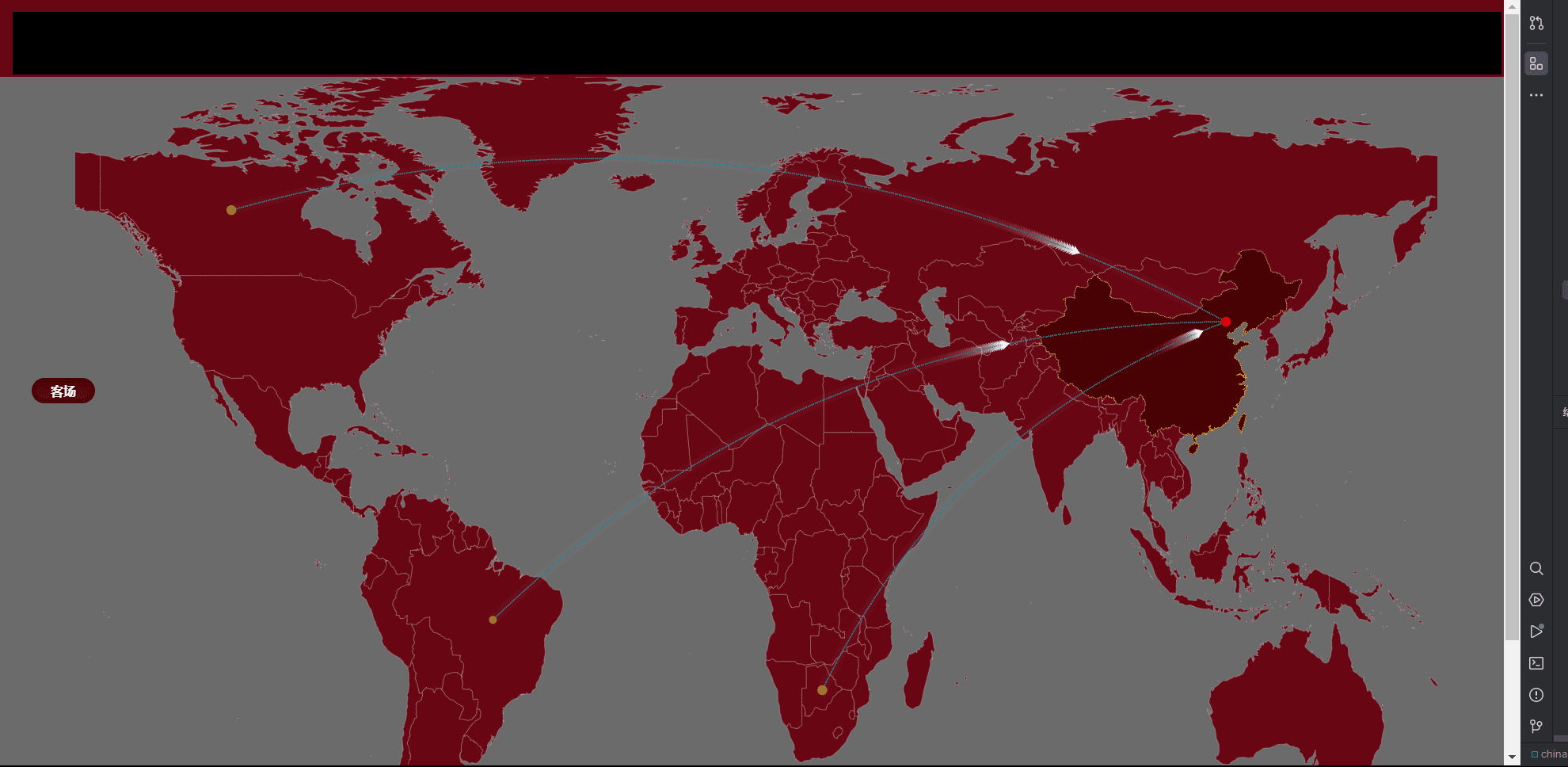

我要评论先放效果图
之前所查找的资料都没有讲清楚如何引入地图文件并绘制地图，下面做一个记录。
首先下载对应的地图json文件，这里可以参考我的这篇文章，提供了下载地址：
https://echarts.apache.org/examples/data/asset/geo/
第二步，在绘制地图的vue组件中导入该json文件。解释第三个import，world可以随便改名字，在下面第三步注册地图的时候对应第二个world。
import {definecomponent, toraw} from "vue";
import axios from "axios";
import world from "@/assets/json/world.json"
第三步，定义图表并配置图表。注意在注册地图的时候，第一个是地图的名称，第二个是在import的时候给json文件取的名字
// 定义图表
this.$echarts.registermap('world', world)
let map_off = this.$echarts.init(document.getelementbyid("world_map_off"), "football_customed");
// 配置图表
map_off.setoption(option)
// 图表响应式改变
window.addeventlistener('resize', function () {

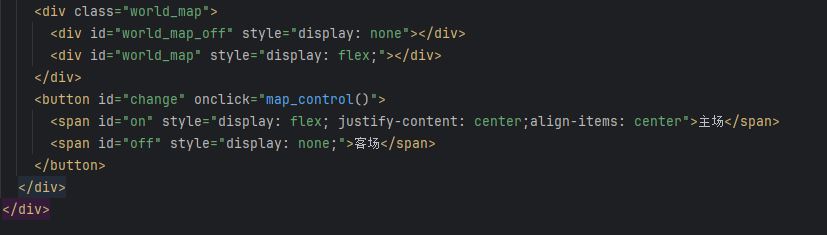

map_off.resize();下面给出完整代码（script），template部分只需要设置对应的图表id即可
<script>
import {definecomponent, toraw} from "vue";
import axios from "axios";
import world from "@/assets/json/world.json"
export default definecomponent({
data() {
return {
num: [],
}
},
methods: {
competition() {
// 获取需要的数据
let zhuchang_data = []
let kechang_data = []
axios.get("http://127.0.0.1:5000/competition").then(res => {
// 获取数据
zhuchang_data = toraw(res.data.zhuchang_data)
kechang_data = toraw(res.data.kechang_data)
console.log(zhuchang_data)
console.log(kechang_data)
// 生成出线方法
function formtgcdata(geodata, data, srcnam, dest) {
var tgeodt = []
if (dest) {
for (var i = 0; i < data.length; i++) {
if (srcnam !== data[i].name) {
tgeodt.push({
coords: [geodata[srcnam], geodata[data[i].name]]
})
}
}
} else {
for (var j = 0; j < data.length; j++) {
if (srcnam !== data[j].name) {
tgeodt.push({
coords: [geodata[data[j].name], geodata[srcnam]]
})
}
}
}
return tgeodt
}
// 生成进线方法
function formtvdata(geodata, data, srcnam) {
var tgeodt = []
for (var i = 0; i < data.length; i++) {
var tnam = data[i].name
if (srcnam !== tnam) {
tgeodt.push({
name: tnam,
value: geodata[tnam]
})
}
}
tgeodt.push({
name: srcnam,
value: geodata[srcnam],
symbolsize: 8,
})
tgeodt.foreach((item) => {
if (item.name === 'china') {
item.itemstyle = {
color: 'red'
}
} else {
item.itemstyle = {
color: '#9e992f'
}
}
})
return tgeodt
}
// 显示点的坐标
let geocoordmap = {
china: [117.3, 41.03],
botswana: [24.68, -22.33],
canada: [-110.895168, 60.2312],
brazil: [-50.895168, -10.2312],
};
// 所在点对应数据,上面数据添加修改后务必这里添加修改，value可不用
let data = [
{
id: 1,
name: 'china',
}, {
id: 2,
name: 'botswana',
}, {
id: 3,
name: 'canada',
}, {
id: 4,
name: 'brazil',
}]
//箭头类型 //''circle', 'rect', 'roundrect', 'triangle', 'diamond', 'pin', 'arrow', 'none''
var planepath = 'arrow'
// 定义图表
this.$echarts.registermap('world', world)
let world_map = this.$echarts.init(document.getelementbyid("world_map"), "football_customed");
// 定义主场图表的配置
let option = {
geo: {
type: "map",
map: 'world',
zoom: 1.2,//地图的缩放
label: {
emphasis: {
show: true,
color: '#fff'
}
},
roam: true,//是否滚动缩放
regions: [
{
name: 'china', //这个名字可以是map（世界地图），china（中国地图高亮）
itemstyle: {
normal: {
areacolor: '#480103',
bordercolor: '#ffc107',
borderwidth: 1,
},
emphasis: {
areacolor: '#b40106',
},
},
},
],
itemstyle: {
normal: {
areacolor: '#690613',
bordercolor: 'rgba(255,255,255,0.6)',//国界线颜色
bordertype: 'dotted',//国界线类型
},
emphasis: {
areacolor: '#ad9541'
}
},
},
series: [
{
type: 'lines',//飞线
zlevel: 1,
effect: {
show: true,
period: 6,
traillength: 0.1,
color: '#fff',//箭头颜色
symbol: planepath,
symbolsize: 8,
},
linestyle: {
normal: {
color: '#278fa2',//线的颜色
width: 1,
opacity: 0.4,
curveness: 0.2,
type: 'dotted',//'dotted'点型虚线 'solid'实线 'dashed'线性虚线
},
emphasis: {
type: 'dotted',
color: 'yellow',//线的颜色
}
},
data: formtgcdata(geocoordmap, data, 'china', false)
},
{
type: 'scatter',//圆点
coordinatesystem: 'geo',
zlevel: 10,
symbolsize: 10,
hoveranimation: false,
silent: true,
data: formtvdata(geocoordmap, data, 'brazil')
},
]
}
// 配置图表
world_map.setoption(option)
// 图表响应式改变
window.addeventlistener('resize', function () {
world_map.resize();
});
})
},
competition_off() {
// 获取需要的数据
let zhuchang_data = []
let kechang_data = []
axios.get("http://127.0.0.1:5000/competition").then(res => {
// 获取数据
zhuchang_data = toraw(res.data.zhuchang_data)
kechang_data = toraw(res.data.kechang_data)
// 生成出线方法
function formtgcdata(geodata, data, srcnam, dest) {
var tgeodt = []
if (dest) {
for (var i = 0; i < data.length; i++) {
if (srcnam !== data[i].name) {
tgeodt.push({
coords: [geodata[srcnam], geodata[data[i].name]]
})
}
}
} else {
for (var j = 0; j < data.length; j++) {
if (srcnam !== data[j].name) {
tgeodt.push({
coords: [geodata[data[j].name], geodata[srcnam]]
})
}
}
}
return tgeodt
}
// 生成进线方法
function formtvdata(geodata, data, srcnam) {
var tgeodt = []
for (var i = 0; i < data.length; i++) {
var tnam = data[i].name
if (srcnam !== tnam) {
tgeodt.push({
name: tnam,
value: geodata[tnam]
})
}
}
tgeodt.push({
name: srcnam,
value: geodata[srcnam],
symbolsize: 8,
})
tgeodt.foreach((item) => {
if (item.name === 'china') {
item.itemstyle = {
color: 'red'
}
} else {
item.itemstyle = {
color: '#9e992f'
}
}
})
return tgeodt
}
// 显示点的坐标
let geocoordmap = {
china: [117.3, 41.03],
botswana: [24.68, -22.33],
canada: [-110.895168, 60.2312],
brazil: [-50.895168, -10.2312],
};
// 所在点对应数据,上面数据添加修改后务必这里添加修改，value可不用
let data = [
{
id: 1,
name: 'china',
}, {
id: 2,
name: 'botswana',
}, {
id: 3,
name: 'canada',
}, {
id: 4,
name: 'brazil',
}]
//箭头类型 //''circle', 'rect', 'roundrect', 'triangle', 'diamond', 'pin', 'arrow', 'none''
var planepath = 'arrow'
// 定义图表
this.$echarts.registermap('world', world)
let map_off = this.$echarts.init(document.getelementbyid("world_map_off"), "football_customed");
// 定义主场图表的配置
let option = {
geo: {
type: "map",
map: 'world',
zoom: 1.2,//地图的缩放
label: {
emphasis: {
show: true,
color: '#fff'
}
},
roam: true,//是否滚动缩放
regions: [
{
name: 'china', //这个名字可以是map（世界地图），china（中国地图高亮）
itemstyle: {
normal: {
areacolor: '#480103',
bordercolor: '#ffc107',
borderwidth: 1,
},
emphasis: {
areacolor: '#b40106',
},
},
},
],
itemstyle: {
normal: {
areacolor: '#690613',
bordercolor: 'rgba(255,255,255,0.6)',//国界线颜色
bordertype: 'dotted',//国界线类型
},
emphasis: {
areacolor: '#ad9541'
}
},
},
series: [
{
type: 'lines',//飞线
zlevel: 1,
effect: {
show: true,
period: 6,
traillength: 0.1,
color: '#fff',//箭头颜色
symbol: planepath,
symbolsize: 8,
},
linestyle: {
normal: {
color: '#278fa2',//线的颜色
width: 1,
opacity: 0.4,
curveness: 0.2,
type: 'dotted',//'dotted'点型虚线 'solid'实线 'dashed'线性虚线
},
emphasis: {
type: 'dotted',
color: 'yellow',//线的颜色
}
},
data: formtgcdata(geocoordmap, data, 'china', false)
},
{
type: 'scatter',//圆点
coordinatesystem: 'geo',
zlevel: 10,
symbolsize: 10,
hoveranimation: false,
silent: true,
data: formtvdata(geocoordmap, data, 'brazil')
},
]
}
// 配置图表
map_off.setoption(option)
// 图表响应式改变
window.addeventlistener('resize', function () {
map_off.resize();
});
})
},
},
mounted() {
this.competition()
this.competition_off()
},
})
</script>核心步骤：下载对应的地图文件；在script中导入json文件；echarts注册地图。
