随着工业4.0的深入发展和物联网技术的广泛应用，iec 104（iec 60870-5-104）作为电力系统中的重要通信协议，正逐步与各种现代监控、管理和云平台实现深度融合。iec104转mqtt网关be113作为这一融合过程中的关键设备，其能够将iec 104协议的数据转换为mqtt消息，从而轻松接入zabbix、阿里云、华为云、亚马逊aws、thingsboard、ignition等平台，实现数据的实时传输、监控与分析。本文将深入探讨be113网关在这些平台中的应用场景及配置。
一、网关概述

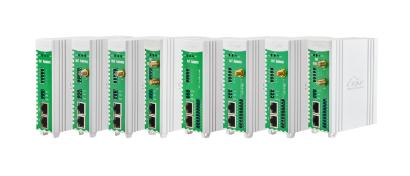

be113是一款专为电力系统设计的物联网网关，支持dl/t645、iec104、modbus rtu master、modbus tcp master协议转换为mqtt；内置阿里云、华为云、亚马逊aws、thingsboard、ignition、zabbix等数据模板，一键对接各大云平台和监控系统，广泛应用于电力运维、楼宇集成等领域。
提供2/6路rs232/rs485可选串口输入，1路电源输入，2路以太网口（wan口和lan口）以及2路usb接口，支持sim卡，支持wifi；以4g网络、wifi或以太网方式接入互联网，具有速率快，延时低的特点。
二、功能特点
- 宽工作电压设计，支持dc 9-36v供电，接口为接线端子方式，带有防反接保护设计；
- 支持2路rs232/rs485可选输入；串口波特率支持2400bps-115200bps；停止位支持1，2位，数据位支持7，8位，支持none，odd，even 校验方式；
- 支持2路rj45以太网口，分别为 1lan +1wan，wan口和lan口可以直接采集设备或采集级联交换机上的设备，具备链路和数据指示灯，网口内置隔离变压器，高达2kv 电磁隔离；
- 支持远程配置参数和远程升级固件；
- 支持芯片温度、内存、网口设备、串口设备、4g信号等状态信息上报；
- 支持snmpv1/v2；支持路由功能；支持4g功能，可以设置apn参数；插网线连外网时候，优先使用有线上网，无有线网络会切换到4g网络；
- 支持openvpn功能；支持modbus rtu 转 modbus tcp、透明传输；
- 支持reset按键恢复出厂功能（在开机状态长按，直到run指示灯熄灭），防止参数设置错误；
- 支持软硬件看门狗，具有高度的可靠性；
- 设备体积小，30mm*83mm*110mm，支持墙面壁挂式安装以及工业导轨安装。
三、在zabbix中的应用
zabbix作为一款开源的企业级监控解决方案，以其强大的监控能力和灵活的配置选项而广受欢迎。网关be113能够将来自iec 104设备的实时数据转换为mqtt消息，并通过mqtt协议发送到zabbix支持的mqtt代理或服务器。在zabbix中，管理员可以配置相应的监控项和触发器，以接收并处理这些mqtt消息，实现对电力系统状态的实时监控和报警通知。这种集成方式不仅提高了监控系统的灵活性和可扩展性，还降低了系统间的耦合度，便于后期的维护和升级。
四、在阿里云、华为云、亚马逊aws中的应用
随着云计算技术的不断发展，阿里云、华为云、亚马逊aws等云平台为企业提供了丰富的计算资源、存储资源和数据分析服务。网关be113能够轻松将iec 104设备的数据传输到这些云平台上，实现数据的云端存储和分析。在阿里云iot套件、华为云iot hub或亚马逊aws iot等物联网服务中，用户可以创建mqtt主题来接收来自be113网关的mqtt消息，并利用云平台提供的数据处理和分析工具对电力数据进行深入挖掘。这种云端集成的方式不仅提高了数据处理的效率和准确性，还为企业提供了更加灵活的数据管理和应用方式。相关配置如下：

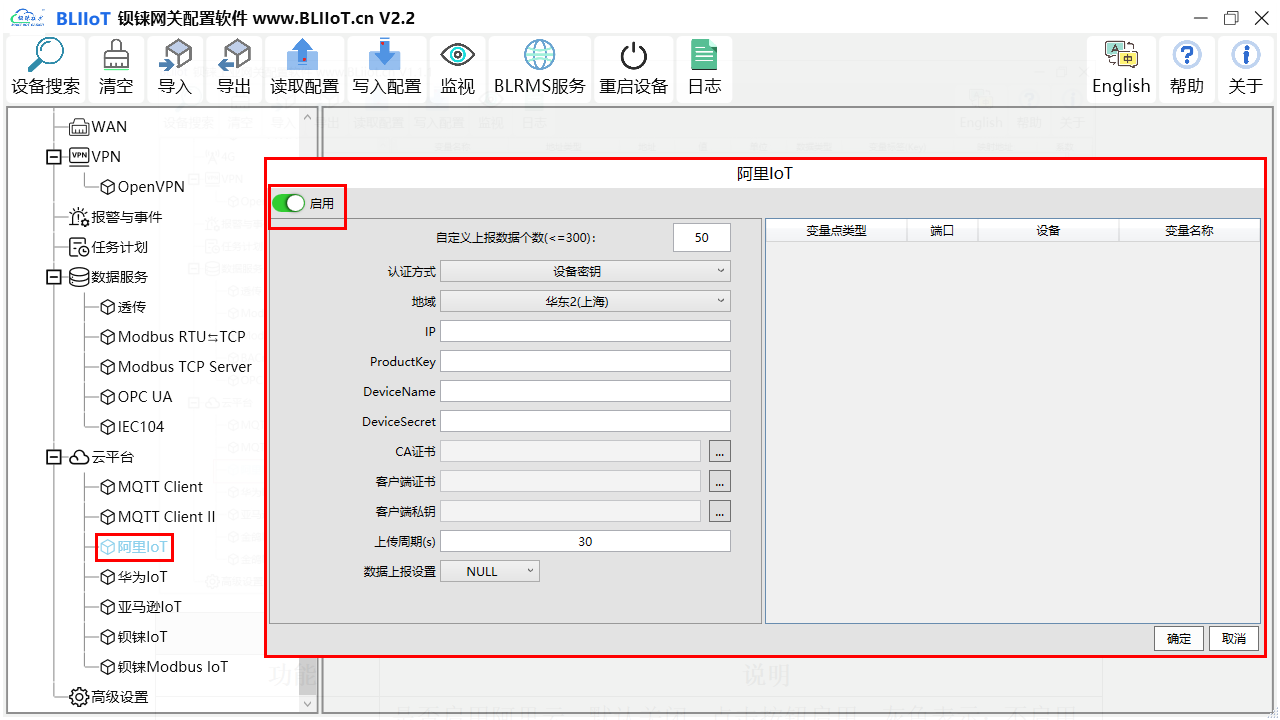

- 阿里云配置

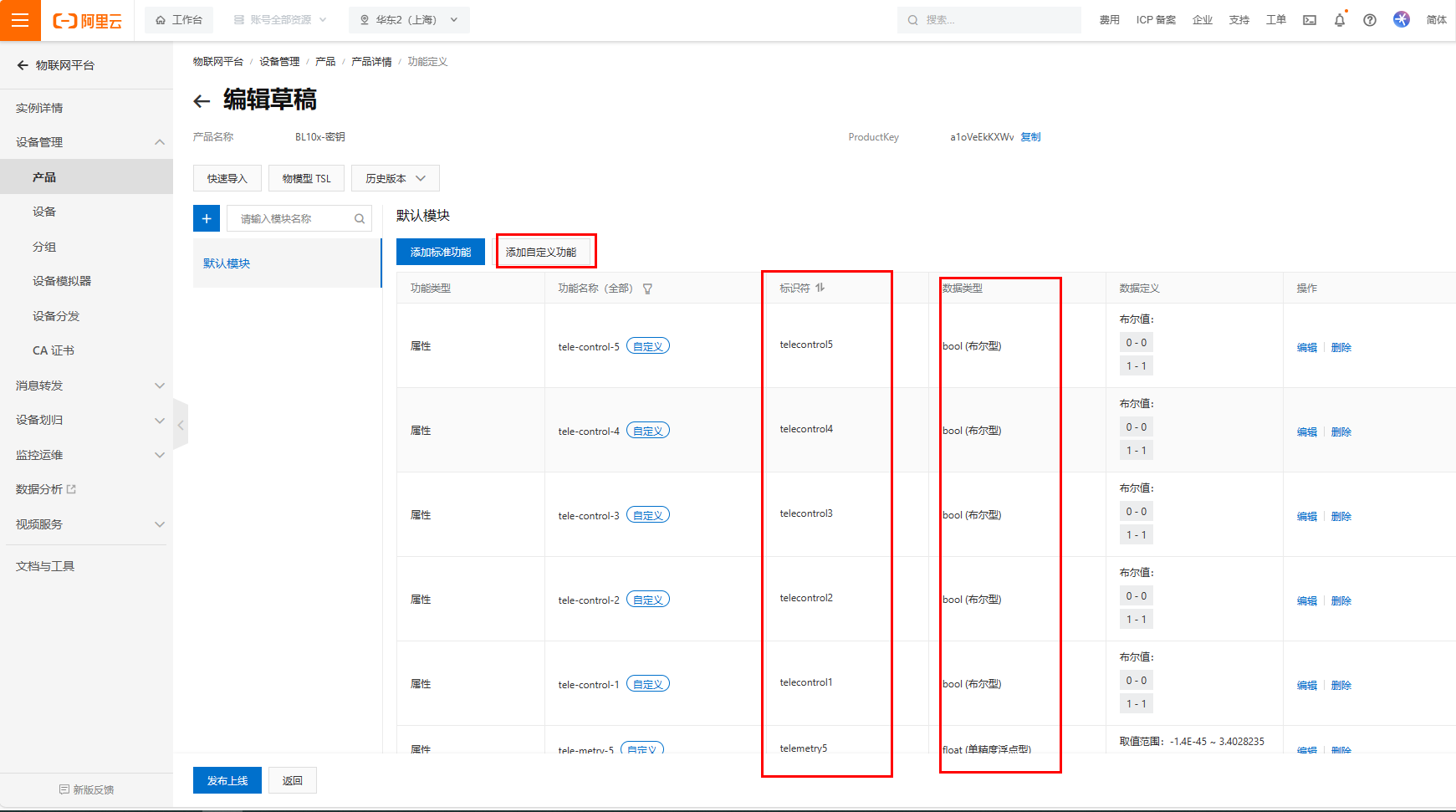

数据点要一个个添加，添加数据点如下图：只需要阿里云平台的标识符要与配置软件上变量标签一致，功能名称与配置软件上的变量名称可以不相同。

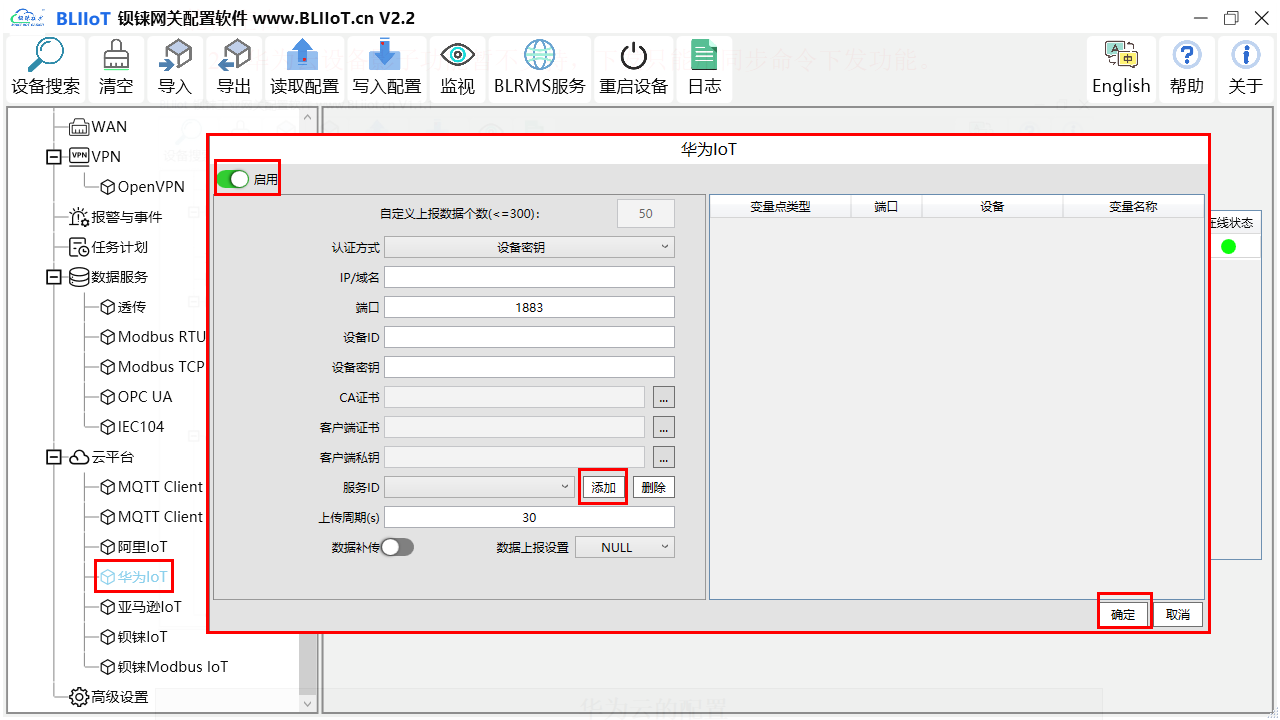

2.华为云
数据点框默认空白，即不选数据点，就是默认全部数据点上传。如果是多个服务id，只能第一个服务id可以默认空白，其他服务id一定要选择发布的数据点，不能留空白。

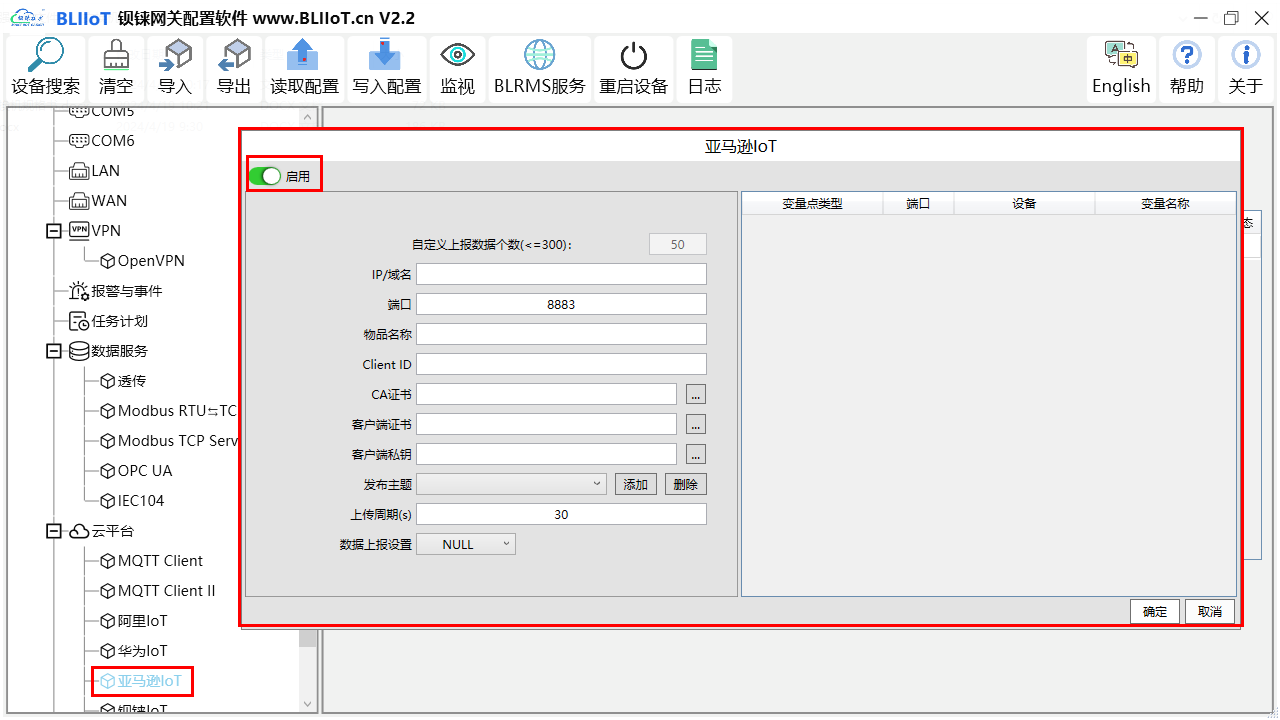

3.亚马逊云
五、在thingsboard中的应用
thingsboard是一个开源的物联网平台，专注于设备的连接、数据可视化与规则引擎。be113与thingsboard的集成可以通过mqtt协议实现。在thingsboard中，用户可以创建仪表板来展示来自iec 104设备的实时数据，并通过规则引擎设置复杂的报警与通知规则。此外，thingsboard还提供了丰富的数据可视化组件和插件，使得用户可以根据实际需求定制个性化的监控界面，为用户提供了更加直观、便捷的数据监控和分析工具。
六、在ignition中的应用
ignition是一款功能强大的工业自动化平台，它提供了丰富的可视化工具、实时数据监控与处理能力。be113与ignition的集成可以通过mqtt协议或ignition的自定义模块实现。在ignition中，用户可以创建项目来接收并处理来自be113网关的mqtt消息。通过ignition的脚本引擎和图形化编程工具，用户可以轻松实现数据的实时分析、处理和可视化展示。此外，ignition还支持与多种数据库和第三方系统的集成，使得用户可以将电力数据与其他业务数据进行整合和分析。
钡铼网关be113在zabbix、阿里云、华为云、亚马逊aws、thingsboard、ignition等多元化平台中的应用，为电力系统的智能化管理和监控提供了有力支持。通过这一网关的部署和应用，企业可以实现iec 104设备与现代监控、管理和云平台的无缝对接，提高数据处理的效率和准确性，降低系统间的耦合度!
