bl0942是一颗内置时钟免校准电能计量芯片，适用于单相多功能电能表、智能插座、智能家电等应用，具有较高的性价比。能够测量有效电压、有效电流、有功功率、有功电能量（用电量）参数。支持通过uart或者spi输出数据，本文介绍的模块仅支持uart输出。bl0942模块需要外部发送读取指令给bl0942芯片，bl0942才会输出一次电参数；而hlw8032是固定50ms间隔输出一次电参数。模块的3v3引脚是需要外部给模块提供3.3v电压的，而不是模块能对外提供3.3v供电，也不能用5v供电！！！
bl0942模块链接：https://t.hk.uy/bzpx
鉴于“山西大学”某同学的指导，模块资料不免费开源！！！
需自行用积分或进群下载！！
bl0942模块测试流程：

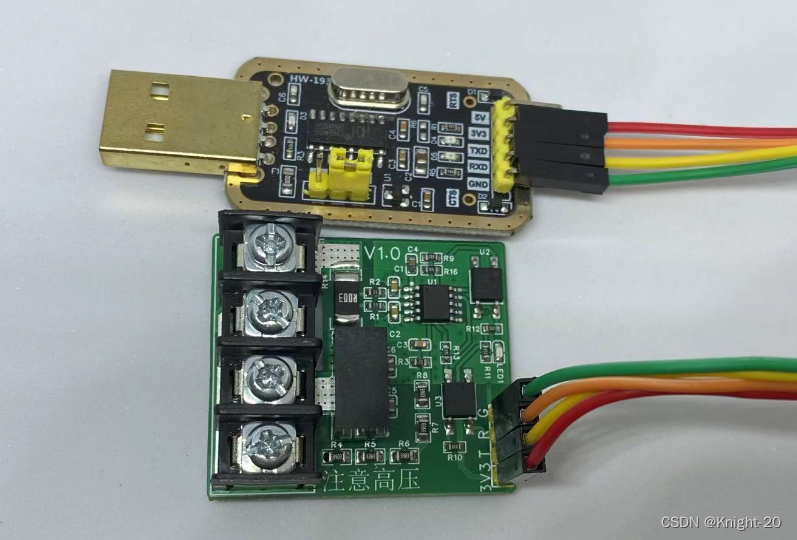

1.模块接线
| usb转ttl模块 | bl0942模块 |
|---|---|
| 3v3 | 3v3 |
| txd | rxd |
| rxd | txd |
| gnd | gnd |
注：串口线是交叉接线，txd接rxd，rxd接txd；模块必须使用3.3v供电，不支持5v供电。串口模块只能使用ttl类型的模块，不支持232类型的。
2.驱动安装

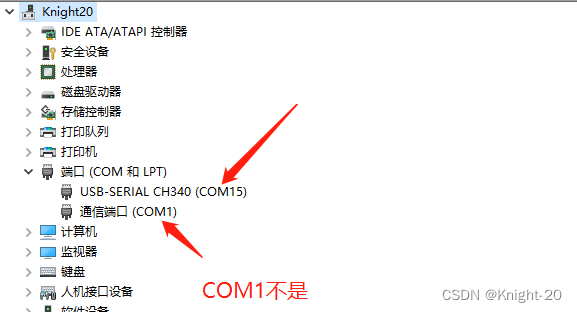

把上面接好线的usb转ttl模块的usb头插入电脑，如果电脑正常安装了串口驱动，就会正常显示com号：我用的是ch340串口模块，所以显示的是ch340，其他类型的ttl串口模块也是可以的。
如果没有显示com号，则需要安装串口驱动，安装方法直接百度：你用的串口芯片+驱动即可，例如cp2102驱动、ch340驱动。

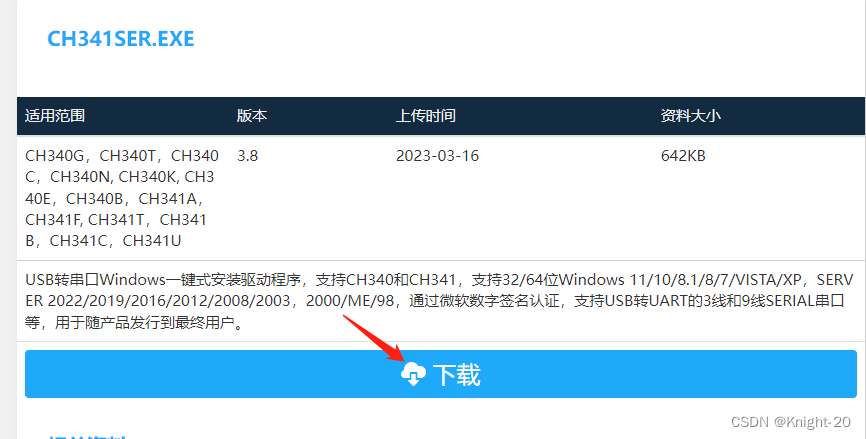

附一个ch340的官方驱动下载链接：ch341ser.exe - 南京沁恒微电子股份有限公司

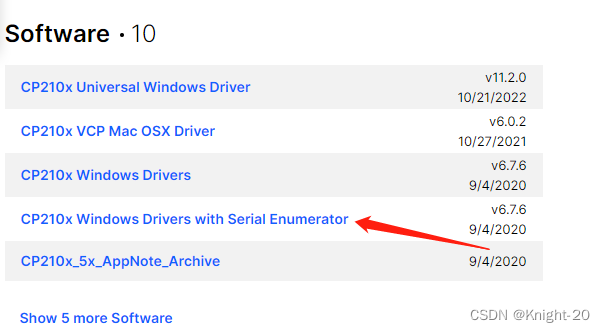

附一个cp2102的官方驱动下载链接：cp210x usb to uart bridge vcp drivers - silicon labs
3.软件查看电参数

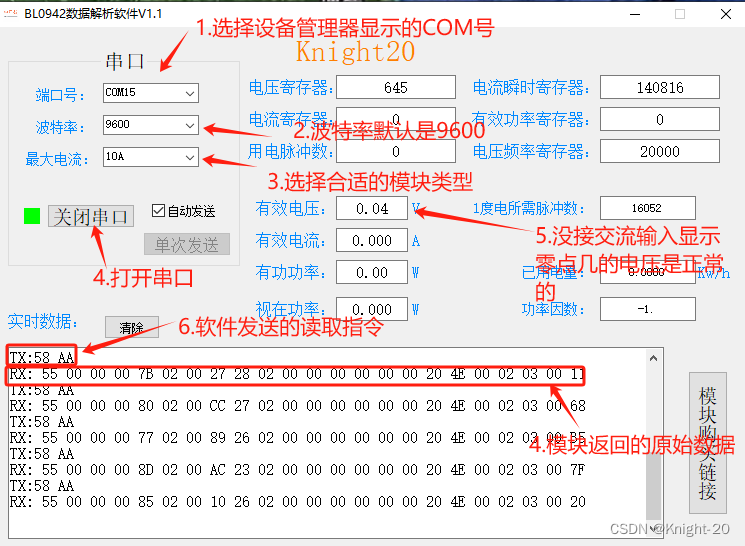

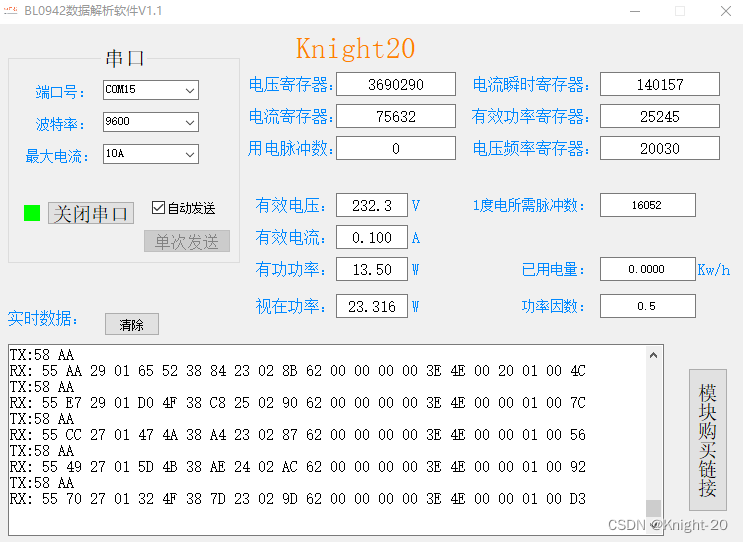

暂时先不要接交流220v电压；打开资料里面提供的测试软件；按下图指示操作，如果模块正常，软件会显示有数据出现。
1.测试软件支持的com号为1-16；如果超出这个序号，建议换一个usb口插即可；
2.如果点击打开串口提示打开失败，检查一下是不是其他软件占用了这个com号，实在不行重新拔插一下；

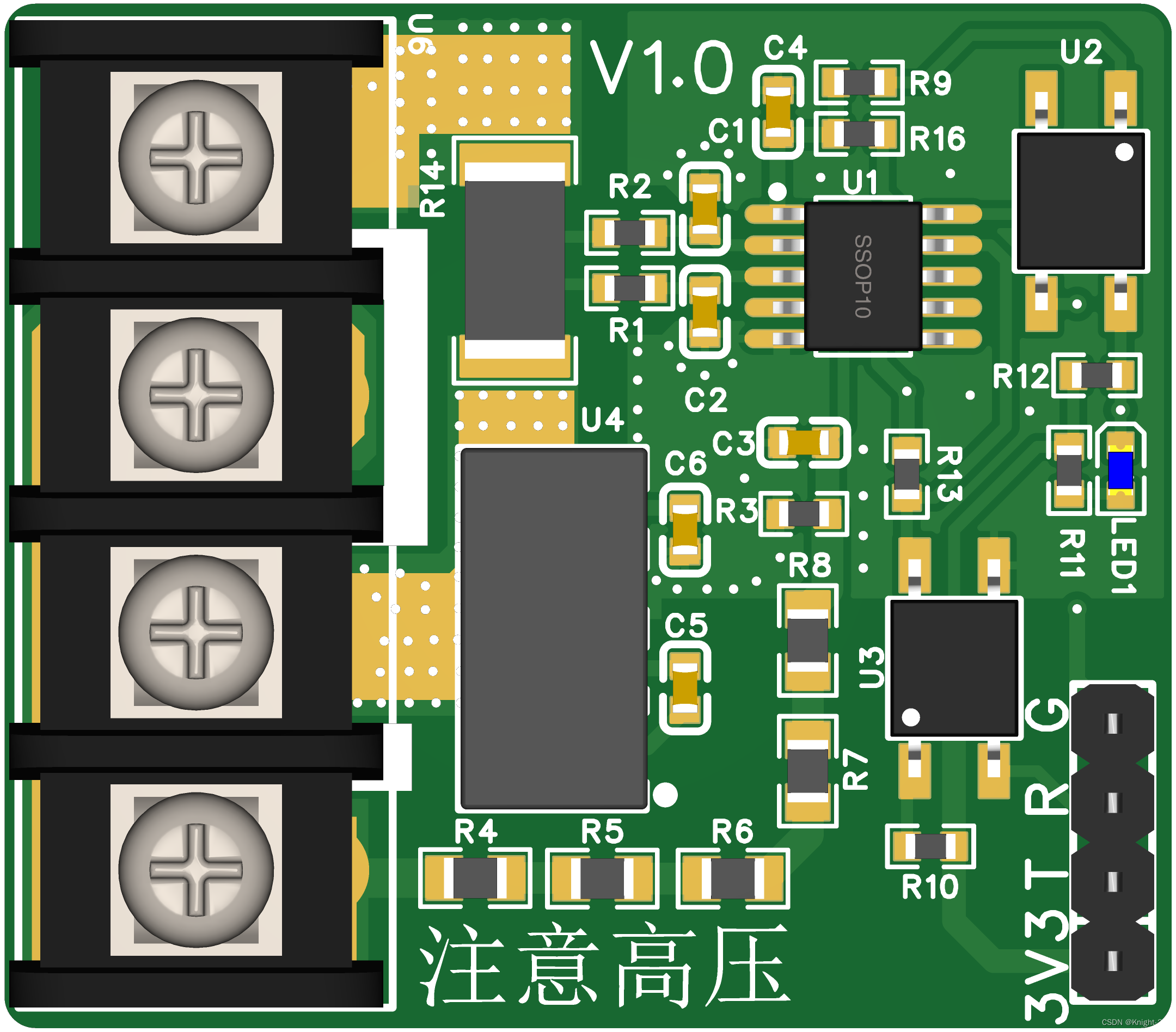

3.选择合适的模块类型，看您购买的类型，也可以看模块的电流采样电阻丝印，丝印r003的最大电流为10a；丝印r001的最大电流30a ;

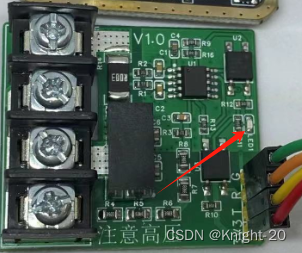

3.打开串口后，没有数据；检查一下串口接线有没有对，是交叉接线的；然后检查usb转ttl模块是否正常；bl0942模块上有一个蓝色的灯，这个灯闪一下说明有数据输出，不闪就是没有输出数据。
测试到这里如果没什么问题的话，基本就正常的了，接下来就是接入交流220v电进行测试了；接线之前一定不要通电，接完后一定要检查后再通入220v电。串口这边是和强电有隔离的，所以连接的usb转ttl模块是安全的。
4.用电器测试

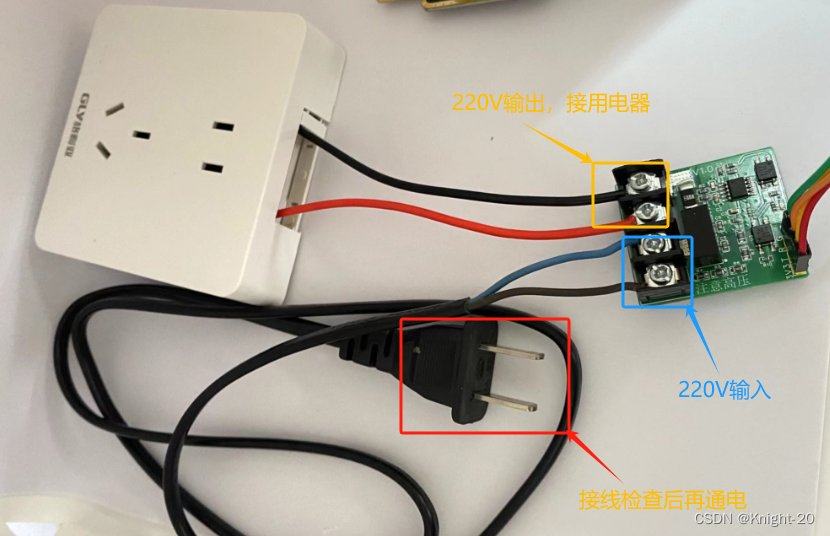

把电源线和用电器插板接入bl0942模块，务必确认安全后通电，bl0942模块背后不要放金属，也不能直接放金属桌面上！！！
接线是要先拧松螺丝，然后把线插进去，再把螺丝拧紧的。通电后，不要触碰模块了

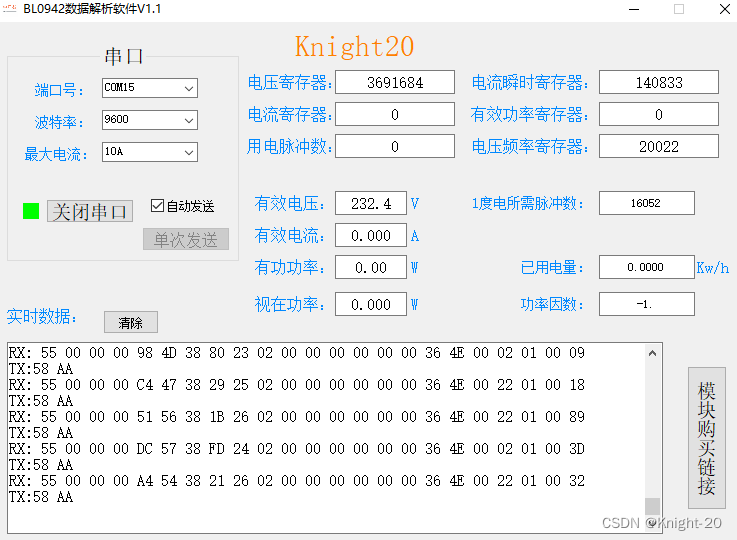

下面是介入220v电压，没有接用电器的测试截图：
下面是接了手机充电器的截图：功率跳变比较大，偶尔会跳到1w左右，因为功率比较低；不过平均基本在5w左右。
ps：bl0942比hlw8032在小功率（100w内）情况下，bl0942的数据更新速率会比hlw8032快很多；例如hlw8032在1w的用电器时，功率更新需要8秒左右，而bl0942则在2秒内就更新完成。所以如果需要实时性比较高的情况下，推荐使用bl0942模块。
关于数据怎么解析，可以看一下资料里面的应用指南文档！
疑问解答
- 模块支持测量直流吗？---不支持，模块用来测量交流电参数的，测量电压建议交流50v~280v内。个人建议，如果想测量直流，直接设计一个电阻分压网络，然后直接使用单片机的adc采样即可。

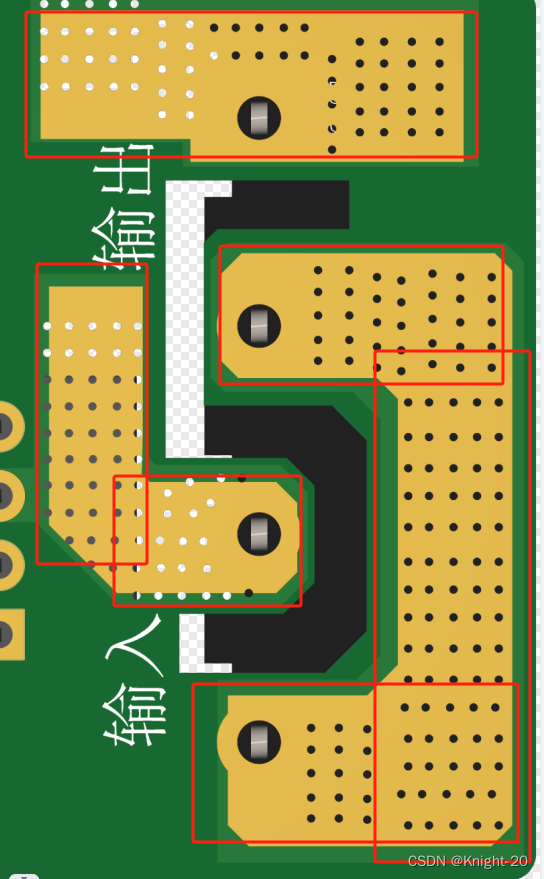

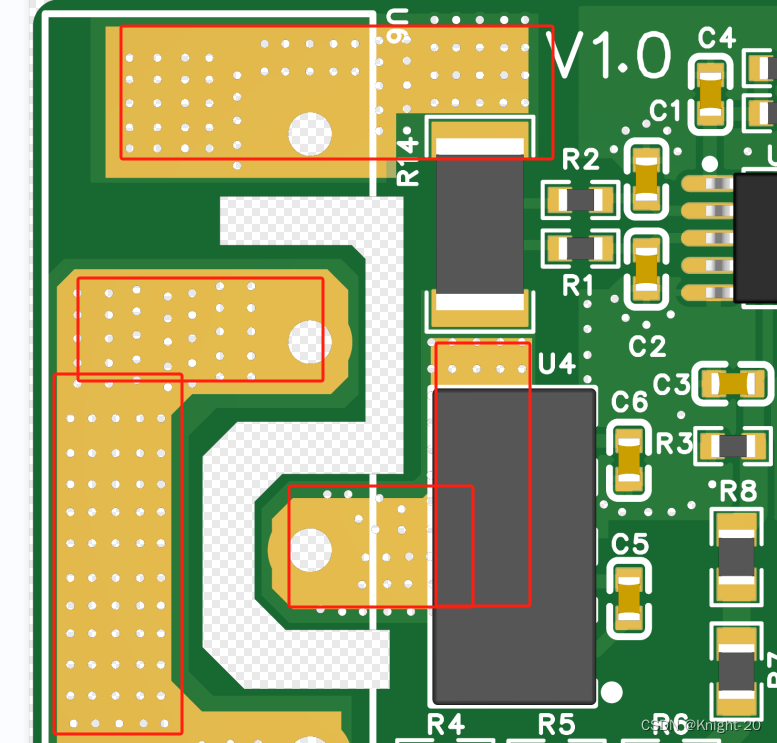

- 模块支持多大电流？---购买10a模块，则最大支持10a的电流；如果购买的是30a，考虑到电路板空间有限，建议最大接20a电流，并且必须要把正反面的交流走线加厚焊锡。
- 模块是隔离采样还是非隔离采样？---模块是非隔离采样，串口隔离输出，交流电与串口输出是光耦隔离，所以不会影响到单片机或者电脑这边的安全。
