我要评论1.蓝牙的概念
蓝牙（bluetooth）技术是一种无线通信的方式，利用特定的频率的波段（2.4ghz~2.4835ghz）,进行电磁波传输。蓝牙传输原理是主从关系，一个主设备可以与7个从设备配对。
2.蓝牙信道介绍
蓝牙（bluetooth）工作在2.4g的ism（industrial, science and medicine）频段，具体为2400-2483.5mhz，信道带宽1mhz，有79个信道。第一个信道从2.402开始;信道频率为2402+k，k取0-78，共79个信道。大家可以发现在频段前面和后面均有一段的保护带宽，分别为2.4~2.4019g和2.481~2.4835m。
不同国家的信道
地区 频率范围 射频通道
美国、欧洲和世界其他地区 2.4至2.4835 ghz f=2.402+n，mhz（n=0至78）
日本 2.471至2.497 ghz f=2.473+n，mhz（n=0至22）
西班牙 2.445至2.475 ghz f=2.449+n，mhz（n=0至22）
法国 2.4465至2.4835 ghz f=2.454+n，mhz (n=0至22)
3.蓝牙功率介绍
蓝牙功率分3个级别：
功率等级 功率限制 覆盖距离
class 1： 0dbm~20dbm； 100米
class2： -6dbm~4dbm； 10米
class3： 小于0dbm； 1米
我们常见的就是class2，功率一般在0dbm附近。不过不是标准值，功率在class1-2之间。
4.蓝牙发射模式
vco 发射模式。让蓝牙在某个固定频点发射无调制的射频信号。
continues 模式。让蓝牙在某个固定频点持续发射调制信号。
burst 模式，让蓝牙在某个频点或者跳频发射相应的包类型的调制信号。
5.蓝牙发射的包类型
经典蓝牙发射包类型：
dh1、dh3、dh5、2dh1、2dh3、2dh5、3dh1、3dh3、3dh5。
按调制方式分类：
dh1、dh3、dh5 属于 bdr 的包类型，调制方式为 gfsk； 2dh1、2dh3、2dh5 属于 edr 的包类型，调制方式为π /4-dqpsk； 3dh1、3dh3、3dh5 属于 edr 的包类型，调制方式为 8dpsk。

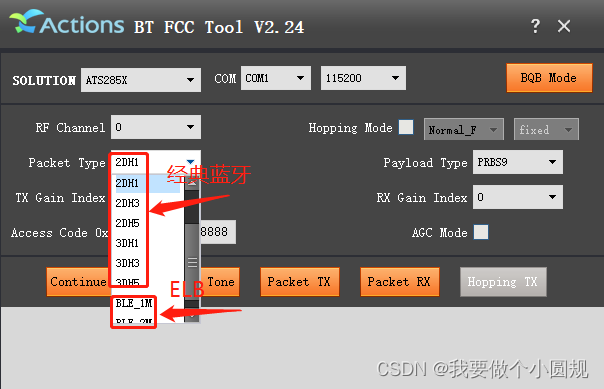

ble蓝牙发射包类型：一般是ble_1m、 ble_2m：
在做bqb认证时当做经典蓝牙定频测试时应该选择：dh1、dh3、dh5、2dh1、2dh3、2dh5、3dh1、3dh3、3dh5。
做ble认证时定频测试应该选择： ble_1m、 ble_2m；
6.蓝牙版本
蓝牙版本 发布时间 最大传输速度
蓝牙1.0 1998 723.1kbps
蓝牙1.1 2002 810kbps
蓝牙1.2 2003 1mbps
蓝牙2.0+edr 2004 2.1mbps
蓝牙2.1+edr 2007 3mbps
蓝牙3.0+hs 2009 24mbps
蓝牙4.0 2010 24mbps
蓝牙4.1 2013 24mbps
蓝牙4.2 2014 24mbps
蓝牙5.0 2016 48mbps
蓝牙5.1 2019 48mbps
蓝牙5.2 2020 48mbps

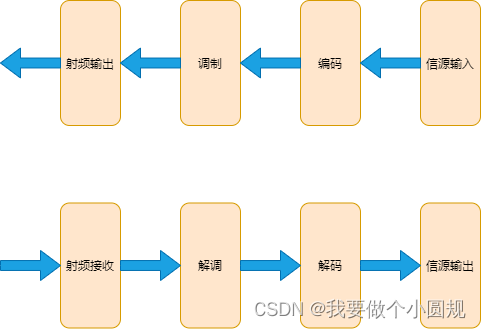

7.蓝牙传输原理
主设蓝牙备通过每秒发送100万次波长约为121~124mm的电磁波，121mm定义为1；124定义为0；以此来传达这些二进制的代码，我们手机会以每秒100万次的速度在蓝牙从设备（蓝牙耳机/音响）和自身来回切换，从而达到信息的传达。为了在复杂的环境中可以稳定高速传输，将蓝牙电磁波分为79个不同信道，在任何时间段我们的蓝牙主设备都能和从设备经行无线通信，而连接的频道就是这79个频道之一。如果在同一空间存在多个手机和耳机/音响，而且他们同时使用相同的频道，那么我们的设备是怎么做到只接收连接手机的发送的二进制信息呢？不会串台吗？为了避免这个问题，这一长串的二进制信息会打包一个数据包，在每个数据包里，前72位是同步手机和耳机的访问代码，这样就可以避免串台的发生。在这72位之后是54位信息，这些是提供正在发送信息的详细情况，成为标头；最后还有500位，表示发送信息的真实内容；在手机和蓝牙耳机/音响通信时他们不会只停留在一个频道上，而是在这79个频道上高速的切换，这种切换叫做跳频，扩频，切换速度在每秒1600次；每次跳频后，前面发送的二进制信息都会在手机和耳机/音响直接发送；如果所在的频道干扰很大，则会自动跳到其他频道，直到干扰消失；
1,前72位：代表同步手机和耳机访问代码：可以理解成发快递的地址；
2,中间54位：代表提供发送信息的详情，可以理解成快递的尺寸和颜色等消息
3,后500位：代表发送信息的具体内容，如一首歌，一张图片等；
8.蓝牙指标参数
无线传输的规格
1、sbc是通用的最基本的解码方式，蓝牙耳机都支持，支持44khz/16bit的音频，最高码率328kbps，延时>220ms，所以音质一般。
2、aac是苹果产品通用的解码方式，跟sbc差不多， 支持44khz/16bit的音频，最高码率512kbps，延时约120ms，音质略好于sbc。
3、aptx 支持48khz/16bit的音频，最高码率352kbps，延时约70ms，音质好于sbc，但相比sbc提升并不大。 4、aptx hd是aptx的加强高码率版， 支持48khz/24bit的音频，最高码率576kbps，延时>200ms。
5、aptx_ll是aptx的低延时版， 支持48khz/16bit的音频，最高码率352kbps，延时<40ms， 音质和aptx差不多。
6、ldac是真正的高音质解码，索尼出品， 支持96khz/24bit的音频，最高码率达990kbps，号称是无损解码。
7、lhac或hwa，已升级为l2hc。也是无损解码，华为主推， 支持96khz/24bit的音频，最高码率900kbps，可以媲美ldac，但目前支持的设备比较少，主要是华为手机支持。 airpods虽然走的是aac,但是他采用了一种类似双通道的模式，提高了50%的利用率，实际效果基本和大部分aptx耳机一致。
天线类型
pcb天线：成本极低，调试简单，频段单一。 陶瓷天线：可以分为块状陶瓷天线和片状陶瓷天线，特点是尺寸小，成本低、性能较好。 fpc：成本低，性能好，调试复杂，比较常见的一种天线。 lds：算是fpc的进化版，成本高，空间利用率高，效果好，一般不少400元价位tws耳机才会使用了lds天线。
9.天线的rf参数
1.输出功率：以传导方式测试蓝牙输出功率，耳机/音响输出功率一般在6dbm左右，根据不同芯片输出的功率有所不一样，但是差别不大；
2.灵敏度：以传导方式测试蓝牙灵敏度，一般rf调试比较好的灵敏度一般在 -90dbm左右；
3.天线效率：测试天线效率装好整机，无源模式在暗室进行测试，一般天线效率50%是不错的效果了；
4.ota数据：理论值ota的trp（dbm）和tis（dbm）和传导方式测试出来的功率和灵敏度是一致的，他们越接近效果越好；
5.驻波比：全称为电压驻波比，又名vswr和swr，为英文voltage standing wave ratio的简写。指传输线波腹电压与波谷电压幅度之比， 又称为驻波系数、 驻波比。驻波比等于1时，表示馈线和天线的阻抗完全匹配，此时高频能量全部被天线辐射出去，没有能量的反射损耗；驻波比为无穷大时，表示全反射，能量完全没有辐射出去。
6.回波损耗（return loss）：
回波损耗是反射波与⼊射波功率之⽐值（return loss=-10lg [(反射功率)/(⼊射功率)]），这个比值的绝对值越大天线效果越好。阻抗匹配的⽬标⼀般是把回波损耗绝对值控制在大于10db以上，当回波损耗等于10db时候，意味着有90%的⼊射功率被加载到负载，只有10%的⼊射功率被反射；例如反射功率10%，和反射功率1%，分别带入公式中，可以得出其绝对值分别为10db和20db;决定值越高反射功率越小，回波损耗越小，天线效果也越好；
7.史密斯图（smith chart）
史密斯图（smith chart）是一款用于电子工程的图表，主要用于传输线的阻抗匹配上。一条传输线的阻抗会随其物理长度而改变，要设计一套阻抗匹配的电路，需要通过不少繁复的计算程序，史密斯图的特点便是省去一些计算程序。蓝牙天线的天线阻抗匹配为50ω，所以我们需要将其调整到接近50ω；例如下图三个点分别为蓝牙的中高低频段，当三个点接近中心点时就说明天线阻抗接近50ω；
