我要评论1.ctrl+r旋转放置的元器件 esc结束刚刚的命令 右键按住可以进行屏幕的平移
2./创建symbol之后，点击某个元件，点击
进入symbol中详细的电路
左边器件选择
进行s参数调整（主要simulation的名字就是后面模拟器的要选中的名字）
保存后
进行仿真（或者用快捷键f7，其中s12为反向传输系数，也就是隔离。s21为正向传输系数，也就是增益。s11为输入反射系数，也就是输入回波损耗，s22为输出反射系数，也就是输出回波损耗）
3迭代对电路的实时优化.
可以进行电路的实时优化，选中多个期间的值然后实时优化s11和s21

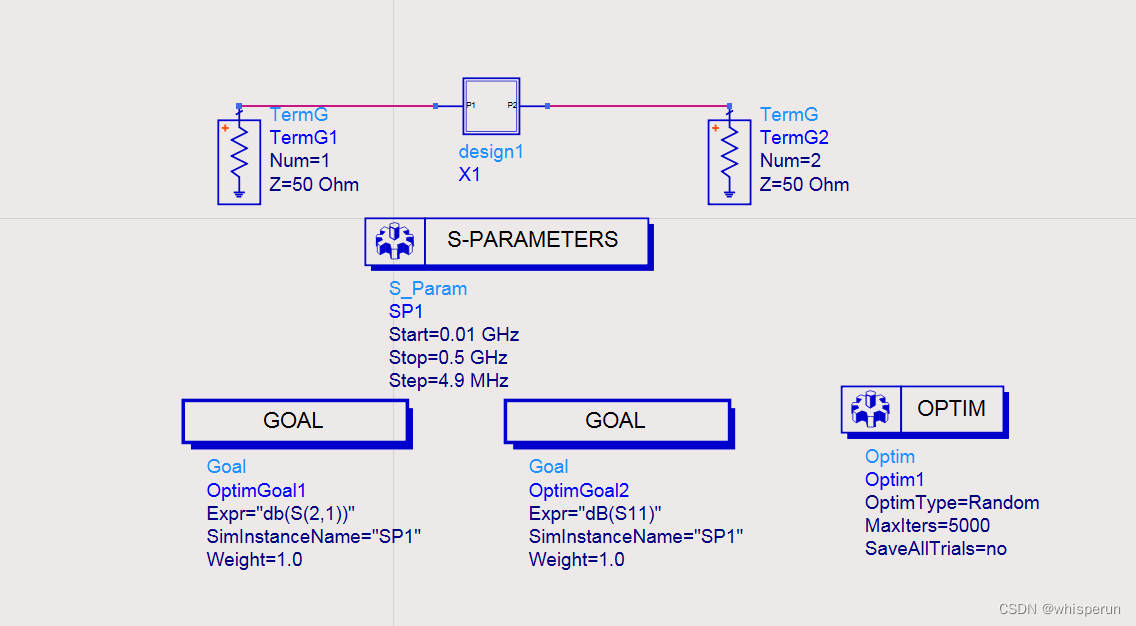

可以放置优化控制器
然后simulation→simulation set up
接下来选择optimize→optimization选中之后进行优化
4.蒙卡洛特模拟
蒙卡洛特模拟是指电路中的元件会存在误差，用蒙卡可以模拟出这种情况

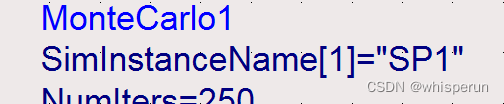

其中需要注意的是
不要忘记加双引号
(24条消息) ads（advanced design system）蒙特卡洛分析（montecarlo）、敏感度分析（sensitivity）_菜鸡渣渣一个的博客-csdn博客_蒙特卡洛分析

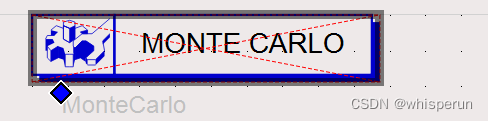

如果刚开始不想要梦卡罗特模拟，可以先点一下
，然后再点击
使某个元器件或仿真器失效或者断路
（
为某个元器件失效或者短路）

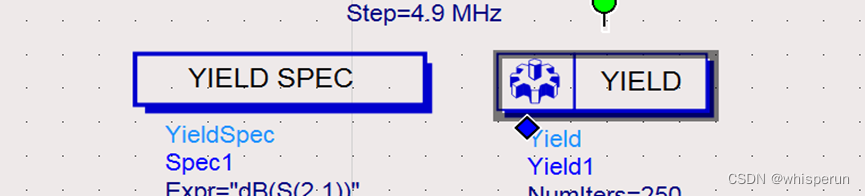

5.yeild控制器
对yield spec 进行参数修改，选定频率范围，设置limit
simulation→variable set up →static 勾选 确定
接着开始仿真，打开表格时候会出现收益率选项
就可以看到元件在存在误差情况下的良率分析了
6.为ads添加组件库
安捷伦官网提供库的下载地址vendor component libraries | keysight
提供库的压缩包地址c:\program files\keysight\ads2022\oalibs\componentlib
将压缩包解压放在一个专门放库的文件夹里，然后选择
选择第三个add library 然后添加lib.defs文件就可以在原理图中看到新添加的库了。

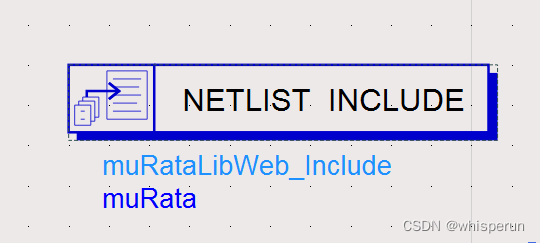

在进行电路仿真的时候一定要添加
否则会报错
7.如何解决库组件和基础电路之间的差异
库与公司元器件的差距在于没考虑电容和电感的q，
- 将理想的电感或电容变成改成idnq和cdnq，可以批量修改，选中所有的普通电感， 然后edit→component→swap component，然后将l改为idnq表示带q的，同理可以更改电容的
- 如何确定q的值？使之在用理想模型的时候逼近村田模型， 新开一个原理图,然后选择instert→temple→
，调处一个仿真模型，然后将要仿真的电感放进去，然后仿真，接着调出来一个空白的图 - 选择instert→temple→em_product→
选中之后可以查看品质因数
8.工作文件的便携管理,模型选择

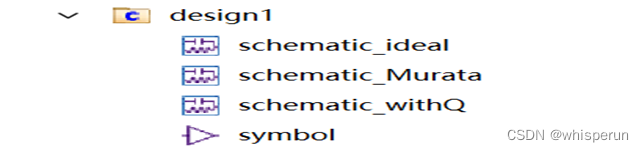

（1）首先将最开始的理想模型命名为design_model,然后选择with q和有村田元件的原理图，接着copy view到design1 分别备注
（2）接下来仿真的时候，my test bench 之后选择
进行多个原理图仿真的选择，
就不用
这样的叠小山了。
9．s参数文件的输出与导入

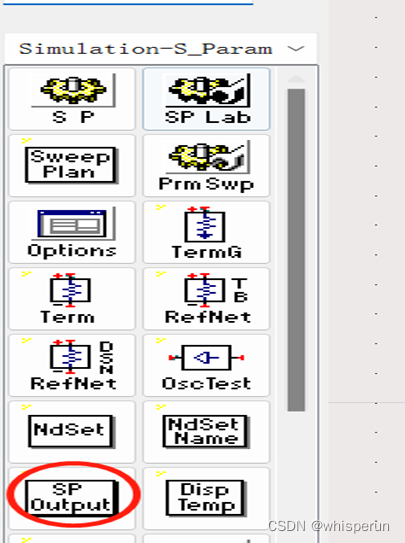

1.创建这个插件可以输出s2p端口文件
2.查看s端口文件
1.part 搜索snp，然后file name和 check and view 可以查看文件（在data目录下）或者
可以直接查看s11,s21啥的
2.

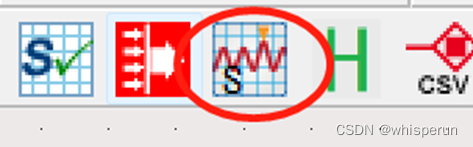

点击这个可以直接查看s参数文件
3，在图形页面，选择tool， data tool，然后write文件可以输出文件，read文件可以读取s参数文件，然后add原理图可以选择s参数文件，添加s11,s21比较
