1. 讲故事

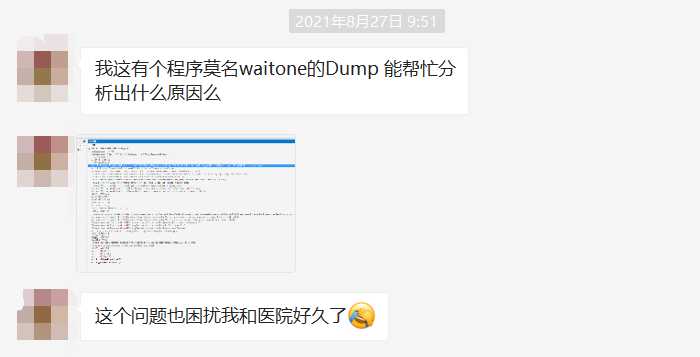

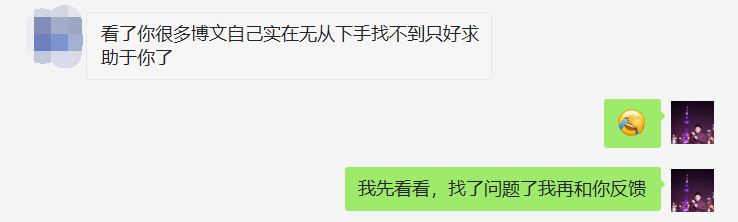

这世间事说来也奇怪，近两个月有三位朋友找到我，让我帮忙分析下他的程序hangon现象，这三个dump分别涉及： 医疗，新能源，pos系统。截图如下：
那这篇为什么要拿其中的 新能源 说事呢？ 因为这位朋友解决的最顺利，在提供的一些线索后比较顺利的找出了问题代码。
说点题外话，我本人对 winform 是不熟的，又奈何它三番五次的出现在我的视野里，所以我决定写一篇文章好好的总结下，介于没有太多的参考资料，能力有限，只能自己试着解读。
二： windbg 分析
1. 程序现象
开始之前先吐槽一下，这几位大佬抓的dump文件都是 wow64，也就是用64bit任务管理器抓了32bit的程序，见如下输出：
wow64cpu!cpupsyscallstub+0x9: 00000000`756d2e09 c3 ret
所以就不好用 windbg preview 来分析了，首先要用 !wow64exts.sw 将 64bit 转为 32bit ，本篇用的是 windbg10，好了，既然是ui卡死，首当其冲就是要看一下ui线程到底被什么东西卡住了，可以用命令 !clrstack 看一下。
0:000:x86> !clrstack os thread id: 0x1d90 (0) child sp ip call site 0019ee6c 0000002b [helpermethodframe_1obj: 0019ee6c] system.threading.waithandle.waitonenative(system.runtime.interopservices.safehandle, uint32, boolean, boolean) 0019ef50 6c4fc7c1 system.threading.waithandle.internalwaitone(system.runtime.interopservices.safehandle, int64, boolean, boolean) 0019ef68 6c4fc788 system.threading.waithandle.waitone(int32, boolean) 0019ef7c 6e094e7e system.windows.forms.control.waitforwaithandle(system.threading.waithandle) 0019efbc 6e463b96 system.windows.forms.control.marshaledinvoke(system.windows.forms.control, system.delegate, system.object[], boolean) 0019efc0 6e09722b [inlinedcallframe: 0019efc0] 0019f044 6e09722b system.windows.forms.control.invoke(system.delegate, system.object[]) 0019f078 6e318556 system.windows.forms.windowsformssynchronizationcontext.send(system.threading.sendorpostcallback, system.object) 0019f090 6eef65a8 microsoft.win32.systemevents+systemeventinvokeinfo.invoke(boolean, system.object[]) 0019f0c4 6eff850c microsoft.win32.systemevents.raiseevent(boolean, system.object, system.object[]) 0019f110 6eddb134 microsoft.win32.systemevents.onuserpreferencechanged(int32, intptr, intptr) 0019f130 6f01f0b0 microsoft.win32.systemevents.windowproc(intptr, int32, intptr, intptr) 0019f134 001cd246 [inlinedcallframe: 0019f134] 0019f2e4 001cd246 [inlinedcallframe: 0019f2e4] 0019f2e0 6dbaefdc domainboundilstubclass.il_stub_pinvoke(msg byref) 0019f2e4 6db5e039 [inlinedcallframe: 0019f2e4] system.windows.forms.unsafenativemethods.dispatchmessagew(msg byref) 0019f318 6db5e039 system.windows.forms.application+componentmanager.system.windows.forms.unsafenativemethods.imsocomponentmanager.fpushmessageloop(intptr, int32, int32) 0019f31c 6db5dc49 [inlinedcallframe: 0019f31c] 0019f3a4 6db5dc49 system.windows.forms.application+threadcontext.runmessageloopinner(int32, system.windows.forms.applicationcontext) 0019f3f4 6db5dac0 system.windows.forms.application+threadcontext.runmessageloop(int32, system.windows.forms.applicationcontext) 0019f420 6db4a7b1 system.windows.forms.application.run(system.windows.forms.form) 0019f434 003504a3 xxx.program.main() 0019f5a8 6f191366 [gcframe: 0019f5a8]
从调用栈上看，代码是由于 microsoft.win32.systemevents.onuserpreferencechanged 被触发，然后在 system.windows.forms.control.waitforwaithandle处被卡死，从前者的名字上就能看到，onuserpreferencechanged（用户首选项） 是一个系统级别的 microsoft.win32.systemevents 事件，那到底是什么导致了这个系统事件被触发，为此我查了下资料，大概是说：如果应用程序的 control 注册了这些系统级事件，那么当windows发出 wm_syscolorchange, wm_displaychanged, wm_themechanged（主题，首选项，界面显示） 消息时，这些注册了系统级事件的 control 的handle将会被执行，比如刷新自身。
觉得文字比较拗口的话，我试着画一张图来阐明一下。
从本质上来说，它就是一个观察者模式，但这和ui卡死没有半点关系，充其量就是解决问题前需要了解的背景知识，还有一个重要概念没有说，那就是： windowsformssynchronizationcontext 。
2. 理解 windowsformssynchronizationcontext
为什么一定要了解 windowsformssynchronizationcontext 呢？理解了它，你就搞明白了为什么会卡死，我们知道 winform 的ui线程是一个 sta 模型，它的一个特点就是单线程，其他线程想要更新control，都需要调度到ui线程的queue队列中，不存在也不允许并发更新control的情况，参考如下：
0:000:x86> !t
threadcount: 207
unstartedthread: 0
backgroundthread: 206
pendingthread: 0
deadthread: 0
hosted runtime: no
lock
id osid threadobj state gc mode gc alloc context domain count apt exception
0 1 1d90 003e2430 2026020 preemptive 00000000:00000000 003db8b8 0 sta
2 2 2804 003f0188 2b220 preemptive 00000000:00000000 003db8b8 0 mta (finalizer)
winform 还有一个特点：它会给那些创建 control 的线程配一个 windowsformssynchronizationcontext 同步上下文，也就是说如果其他线程想要更新那个 control，那就必须将更新的值通过 windowsformssynchronizationcontext 调度到那个创建它的线程上，这里的线程不仅仅是 ui 线程哦，有了这些基础知识后，再来分析下为什么会被卡死。
3. 卡死的真正原因
再重新看下主线程的调用栈，它的走势是这样的： onuserpreferencechanged -> windowsformssynchronizationcontext.send -> control.marshaledinvoke -> waithandle.waitonenative，哈哈，有看出什么问题吗？？？
眼尖的朋友会发现，为什么主线程会调用 windowsformssynchronizationcontext.send 方法呢？ 难道那个注册 handler的 control 不是由主线程创建的吗？要想回答这个问题，需要看一下 windowsformssynchronizationcontext 类的 destinationthreadref 字段值，源码如下：
public sealed class windowsformssynchronizationcontext : synchronizationcontext, idisposable
{
private control controltosendto;
private weakreference destinationthreadref;
}
可以用 !dso 命令把线程栈上的 windowsformssynchronizationcontext 给找出来，简化输出如下：
0:000:x86> !dso
os thread id: 0x1d90 (0)
esp/reg object name
0019ed70 027e441c system.windows.forms.windowsformssynchronizationcontext
0019edc8 112ee43c microsoft.win32.safehandles.safewaithandle
0019f078 11098b74 system.windows.forms.windowsformssynchronizationcontext
0019f080 1107487c microsoft.win32.systemevents+systemeventinvokeinfo
0019f08c 10fa386c system.object[] (system.object[])
0019f090 1107487c microsoft.win32.systemevents+systemeventinvokeinfo
0019f0ac 027ebf60 system.object
0019f0c0 10fa386c system.object[] (system.object[])
0019f0c8 027ebe3c system.object
0019f0cc 10fa388c microsoft.win32.systemevents+systemeventinvokeinfo[]
...
0:000:x86> !do 11098b74
name: system.windows.forms.windowsformssynchronizationcontext
fields:
mt field offset type vt attr value name
6dbd8f30 4002567 8 ...ows.forms.control 0 instance 11098c24 controltosendto
6c667c2c 4002568 c system.weakreference 0 instance 11098b88 destinationthreadref
0:000:x86> !do 11098b88
name: system.weakreference
fields:
mt field offset type vt attr value name
6c66938c 4000705 4 system.intptr 1 instance 86e426c m_handle
0:000:x86> !do poi(86e426c)
name: system.threading.thread
fields:
mt field offset type vt attr value name
6c663cc4 40018a5 24 system.int32 1 instance 2 m_priority
6c663cc4 40018a6 28 system.int32 1 instance 7 m_managedthreadid
6c66f3d8 40018a7 2c system.boolean 1 instance 1 m_executioncontextbelongstoouterscope
果然不出所料, 从卦象上看 thread=7 线程上有 control 注册了系统事件，那 thread=7 到底是什么线程呢？ 可以通过 !t 查看。
0:028:x86> !t
threadcount: 207
unstartedthread: 0
backgroundthread: 206
pendingthread: 0
deadthread: 0
hosted runtime: no
lock
id osid threadobj state gc mode gc alloc context domain count apt exception
0 1 1d90 003e2430 2026020 preemptive 00000000:00000000 003db8b8 0 sta
2 2 2804 003f0188 2b220 preemptive 00000000:00000000 003db8b8 0 mta (finalizer)
28 7 27f0 0b29cd30 3029220 preemptive 00000000:00000000 003db8b8 0 mta (threadpool worker)
从卦象上看： id=7 是一个线程池线程，而且是 mta 模式，按理说它应该将创建控件的逻辑调度给ui线程，而不是自己创建，所以ui线程一直在 waitonenative 处等待 7号线程消息泵响应，所以导致了无限期等待。
4. 7号线程到底创建了什么控件
这又是一个考验底层知识的问题，也困扰着我至今，太难了，我曾今尝试着把 userpreferencechangedeventhandler 事件上的所有 handles 捞出来，写了一个脚本大概如下：
"use strict";
// 32bit
let arr = ["xxxx"];
function initializescript() { return [new host.apiversionsupport(1, 7)]; }
function log(str) { host.diagnostics.debuglog(str + "\n"); }
function exec(str) { return host.namespace.debugger.utility.control.executecommand(str); }
function invokescript() {
for (var address of arr) {
var commandtext = ".printf \"%04x\", poi(poi(poi(poi(" + address + "+0x4)+0xc)+0x4))";
var output = exec(commandtext).first();
if (parseint(output) == 0) continue; //not exists thread info
commandtext = ".printf \"%04x\", poi(poi(poi(poi(poi(" + address + "+0x4)+0xc)+0x4))+0x28)";
output = exec(commandtext).first();
//thread id
var tid = parseint(output);
if (tid > 1) log("thread=" + tid + ",systemeventinvokeinfo=" + address);
}
}
输出结果：
||2:2:438> !wow64exts.sw
switched to guest (wow) mode
thread=7,systemeventinvokeinfo=1107487c
从输出中找到了 7号线程 对应的处理事件 systemeventinvokeinfo ，然后对其追查如下：
0:028:x86> !do 1107487c
name: microsoft.win32.systemevents+systemeventinvokeinfo
fields:
mt field offset type vt attr value name
6c65ae34 4002e9f 4 ...ronizationcontext 0 instance 11098b74 _synccontext
6c6635ac 4002ea0 8 system.delegate 0 instance 1107485c _delegate
0:028:x86> !dumpobj /d 1107485c
name: microsoft.win32.userpreferencechangedeventhandler
fields:
mt field offset type vt attr value name
6c66211c 40002b0 4 system.object 0 instance 110747bc _target
6c66211c 40002b1 8 system.object 0 instance 00000000 _methodbase
6c66938c 40002b2 c system.intptr 1 instance 6ebdc00 _methodptr
6c66938c 40002b3 10 system.intptr 1 instance 0 _methodptraux
6c66211c 40002bd 14 system.object 0 instance 00000000 _invocationlist
6c66938c 40002be 18 system.intptr 1 instance 0 _invocationcount
0:028:x86> !dumpobj /d 110747bc
name: devexpress.lookandfeel.design.userlookandfeeldefault

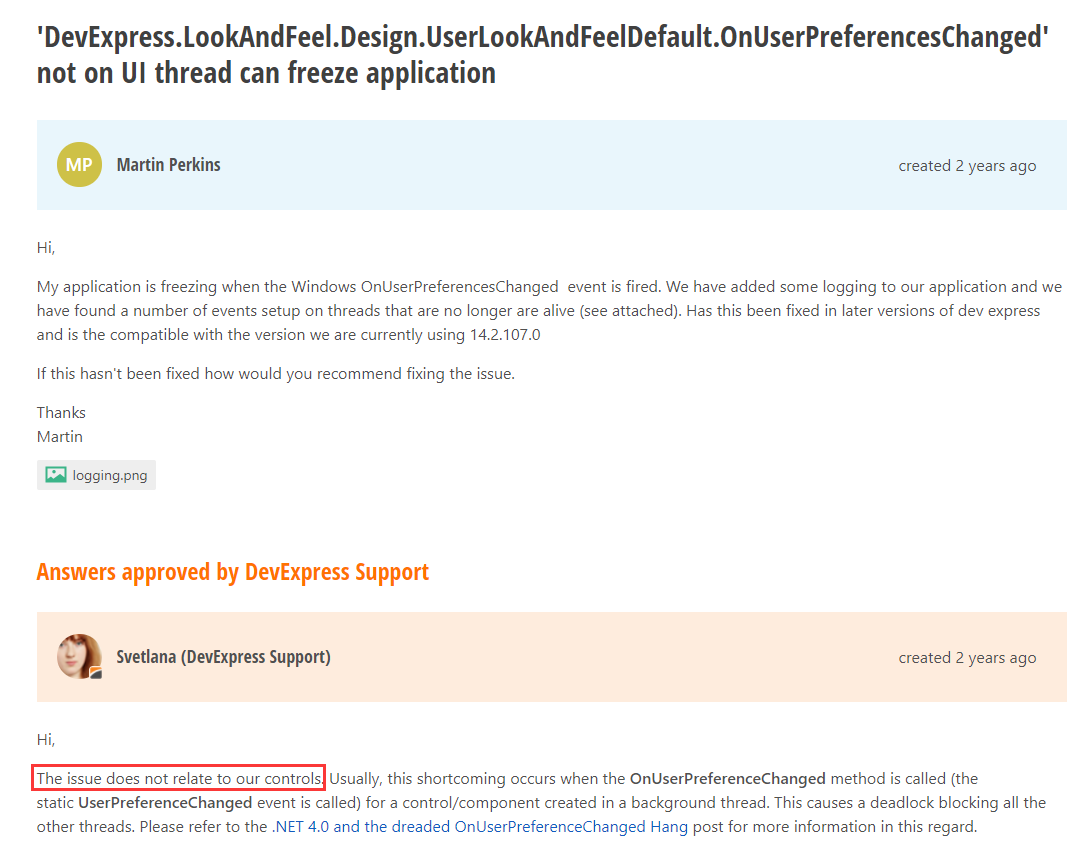

从输出中可以看到，最后的控件是 devexpress.lookandfeel.design.userlookandfeeldefault ，我以为找到了答案，拿着这个结果去 google，结果 devexpress 踢皮球，截图如下：
咳，到这里貌似就查不下去了，有其他资料上说 control 在跨线程注册 handler 时会经过 marshalingcontrol ，所以在这个控件设置bp断点是能够抓到的，参考命令如下：
bp xxx ".echo marshalingcontrol creation detected. callstack follows.;!clrstack;.echo
这里我就没法验证了。
三：总结

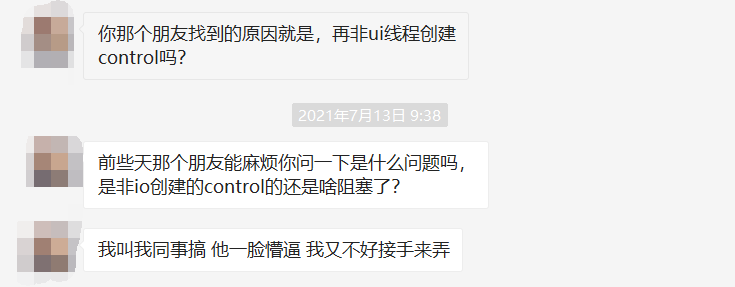

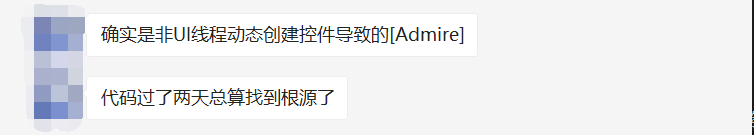

虽然知道这三起事故都是由于非ui线程创建control所致，但很遗憾的是我尽了最大的知识边界还没有找到最重要的罪魁祸首，不过值得开心的是基于现有线索有一位朋友终于找到了问题代码，真替他开心😘😘😘，解决办法也很简单，将 创建控件 通过 invoke 调度到 ui线程 执行。截图如下：
通过这个案例，我发现高级调试真的是一场苦行之旅，且调且珍惜！
