MySQL之undo日志页结构详解_Mysql

1、背景

之前讲过undo日志类型，本篇文章再来具体讲解一下undo日志页结构。

2、undo日志页结构

【1】fil_page_undo_log页

innodb中最基本的存储单位是页，undo日志也是存储在页上的，页的类型为fil_page_undo_log，其页面结构如下：

在这里插入图片描述

其中undo page header是undo日志所特有的，其结构如下：

在这里插入图片描述

字段含义为：

字段	字节大小	含义
trx_undo_page_type	2	本页存储undo日志类型，分为两大类：trx_undo_inset和trx_undo_update，一个页面只能存储一种类型
trx_undo_page_start	2	本页中第一条undo日志地址
trx_undo_page_free	2	本页可以写入undo日志的空闲地址
trx_undo_page_node	12	链表节点

【2】undo页面组成的链表

通过undo page header的trx_undo_page_node属性能让undo页组成一个链表，链表中的第一个页被称为first undo page，第二个页被称为normal undo page，上面讲过有两大类undo日志类型，一个页只能存储相同的页类型，所以一个事务的所有插入操作可以组成一个insert undo链表，所有删除和更新操作可以组成一个update undo链表，临时表也需要记录undo日志，所以一个事务可能产生四个undo页组成的链表，这些链表是用到的时候再分配。

【3】undo log segment

每个undo日志页组成的链表都对应一个段，叫undo log segment，这个段存储在链表的第一个页也就是first undo page页中，其结构如下：

在这里插入图片描述

其中undo log segment header用来存储段结构信息，其结构如下：

在这里插入图片描述

字段含义如下：

字段	字节大小	含义
trx_undo_state	2	链表对应的段状态： trx_undo_active：活跃状态，一个活跃的事务正在往这个段里面写入undo日志 trx_undo_cached：被缓存的状态，该undo页面对应的来吧等待被其它实物重用 trx_unod_to_free：对insert undo链表来说，在它对应的事务提交之后，该链表不能被重用就处于这种状态 trx_undo_to_purge：对update undo链表来说，在它对应的事务提交之后，该链表不能被重用就处于这种状态 trx_undo_prepared：包含处于prepare阶段的事务产生的undo日志
trx_undo_last_log	2	本undo页面链表中最后一个undo log header的位置
trx_undo_fseg_header	10	本undo页链表对应的段信息
trx_undo_page_list	16	undo页链表基节点，这个基节点就存在于first undo page页中

【4】undo log header

同一个事务向同一个undo页面链表中写入的undo日志算一个组，组信息存储在链表第一个页的undo log header属性中，first undo page页可以这样表示：

在这里插入图片描述

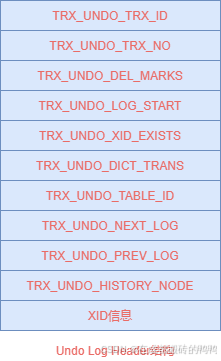

undo log header结构如下：

在这里插入图片描述

字段含义如下：

字段	字节大小	含义
trx_undo_trx_id	8	生成本组undo日志的事务id
trx_undo_trx_no	8	事务提交后生成的序号，用来标记事务的提交顺序
trx_undo_del_marks	2	标记本组undo日志是否包含由于delete mark操作产生的undo日志
trx_undo_log_start	2	本组undo日志第一条undo日志在页面中的地址
trx_undo_xid_exists	1	本组undo日志是否包含xid信息
trx_undo_dict_trans	1	标记本组undo日志是不是由ddl语句产生
trx_undo_table_id	8	ddl语句操作的表table_id
trx_undo_next_log	2	下一组undo日志在页面中开始的偏移量
trx_undo_prev_log	2	上一组undo日志在页面中开始的偏移量
trx_undo_history_node	12	history链表的节点
