为了节省内存和提高执行效率，苹果在64bit程序中引入了tagged pointer技术，用于优化nsnumber、nsdate、nsstring等小对象的存储。在引入 tagged pointer 技术之前，nsnumber等对象存储在堆上，nsnumber的指针中存储的是堆中nsnumber对象的地址值。

从内存占用来看基本数据类型所需的内存不大。比如nsinteger变量，它所占用的内存是与 cpu 的位数有关，如下。在 32 bit 下占用 4 个字节，而在 64 bit 下占用 8 个字节。指针类型的大小通常也是与 cpu 位数相关，一个指针所在 32 bit 下占用 4 个字节，在 64 bit 下占用 8 个字节。

#if __lp64__ || 0 || ns_build_32_like_64
typedef long nsinteger;
typedef unsigned long nsuinteger;
#else
typedef int nsinteger;
typedef unsigned int nsuinteger;
#endif

假设我们通过nsnumber对象存储一个nsinteger的值，系统实际上会给我们分配多少内存呢？
由于tagged pointer无法禁用，所以以下将变量i设了一个很大的数，以让nsnumber对象存储在堆上。

可以通过设置环境变量objc_disable_tagged_pointers为yes来禁用tagged pointer，但如果你这么做，运行就crash。

tagged pointers are disabled

因为runtime在程序运行时会判断tagged pointer是否被禁用，如果是的话就会调用_objc_fatal()函数杀死进程。所以，虽然苹果提供了objc_disable_tagged_pointers这个环境变量给我们，但是tagged pointer还是无法禁用。

在 64 bit 下，如果没有使用tagged pointer的话，为了使用一个nsnumber对象就需要 8 个字节指针内存和 32 个字节对象内存。而直接使用一个nsinteger变量只要 8 个字节内存，相差好几倍。

nsnumber等对象的指针中存储的数据变成了tag+data形式（tag为特殊标记，用于区分nsnumber、nsdate、nsstring等对象类型；data为对象的值）。这样使用一个nsnumber对象只需要 8 个字节指针内存。当指针的 8 个字节不够存储数据时，才会在将对象存储在堆上。

tagged pointer 的原理

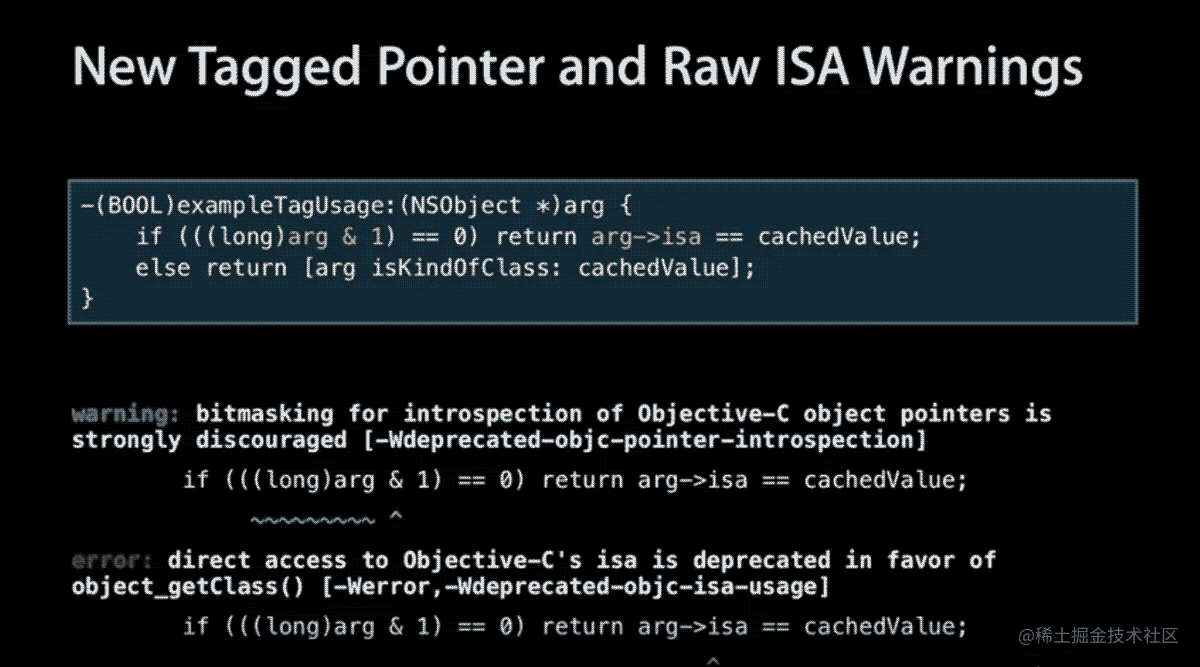

在现在的版本中，为了保证数据安全，苹果对 tagged pointer 做了数据混淆，开发者通过打印指针无法判断它是不是一个tagged pointer，更无法读取tagged pointer的存储数据。

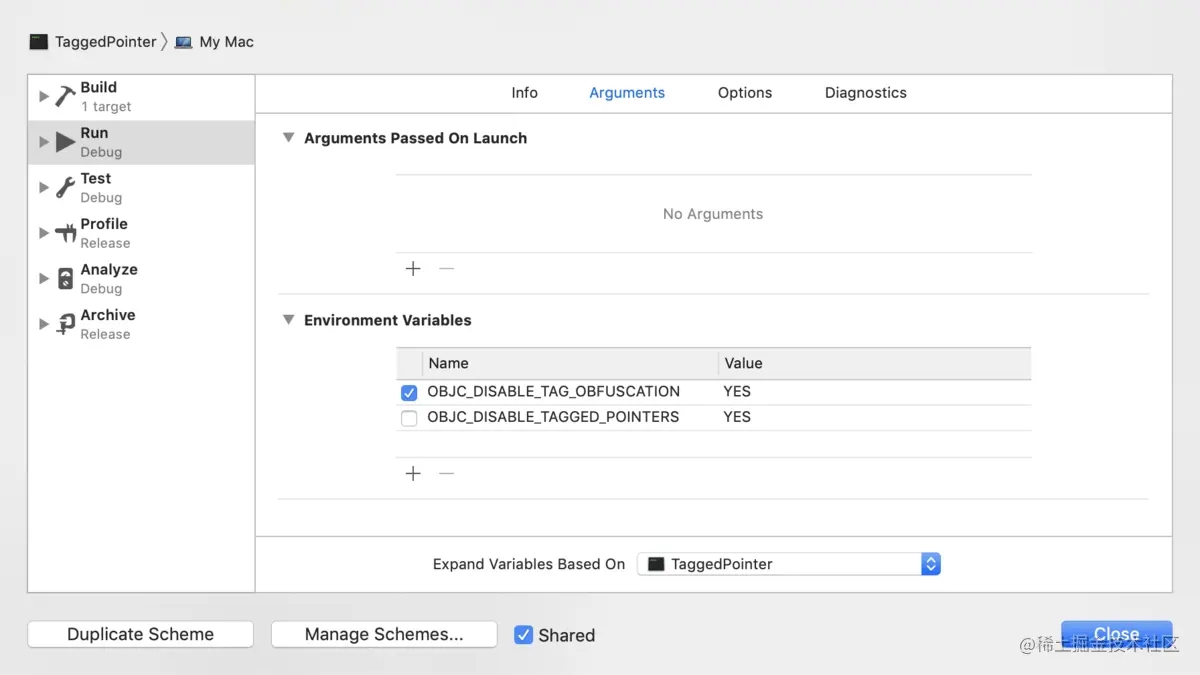

所以在分析tagged pointer之前，我们需要先关闭tagged pointer的数据混淆，以方便我们调试程序。通过设置环境变量objc_disable_tag_obfuscation为yes。

macos 分析

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        nsnumber *number1 = @1;
        nsnumber *number2 = @2;
        nsnumber *number3 = @3;
        nsnumber *number4 = @(0xffffffffffffffff);
        nslog(@"%p %p %p %p", number1, number2, number3, number4);
    }
    return 0;
}
// 关闭 tagged pointer 数据混淆后：0x127 0x227 0x327 0x600003a090e0
// 关闭 tagged pointer 数据混淆前：0xaca2838a63a4fb34 0xaca2838a63a4fb04 0xaca2838a63a4fb14 0x600003a090e0

从以上打印结果可以看出，number1～number3指针为tagged pointer类型，可以看到对象的值都存储在了指针中，对应0x1、0x2、0x3。而number4由于数据过大，指针的8个字节不够存储，所以在堆中分配了内存。

注意： macos与ios平台下的tagged pointer有差别，下面会讲到。

0x127 中的 2 和 7 表示什么？我们先来看这个7，0x127为十六进制表示，7的二进制为0111。
最后一位1是tagged pointer标识位，代表这个指针是tagged pointer。
前面的011是类标识位，对应十进制为3，表示nsnumber类。

备注： macos下采用 lsb（least significant bit，即最低有效位）为tagged pointer标识位，而ios下则采用 msb（most significant bit，即最高有效位）为tagged pointer标识位。

可以在runtime源码objc4中查看nsnumber、nsdate、nsstring等类的标识位。

// objc-internal.h
{
    objc_tag_nsatom            = 0,
    objc_tag_1                 = 1,
    objc_tag_nsstring          = 2,
    objc_tag_nsnumber          = 3,
    objc_tag_nsindexpath       = 4,
    objc_tag_nsmanagedobjectid = 5,
    objc_tag_nsdate            = 6,
    ......
}

0x127 中的 2（即倒数第二位）又代表什么呢？

倒数第二位用来表示数据类型。

示例：

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        char a = 1;
        short b = 1;
        int c = 1;
        long d = 1;
        float e = 1.0;
        double f = 1.00;
        nsnumber *number1 = @(a);
        nsnumber *number2 = @(b);
        nsnumber *number3 = @(c);
        nsnumber *number4 = @(d);
        nsnumber *number5 = @(e);
        nsnumber *number6 = @(f);
        nslog(@"%p %p %p %p %p %p", number1, number2, number3, number4, number5, number6);
    }
    return 0;
}
// 0x107 0x117 0x127 0x137 0x147 0x157

tagged pointer倒数第二位对应数据类型：

tagged pointer 倒数第二位	对应数据类型
0	char
1	short
2	int
3	long
4	float
5	double

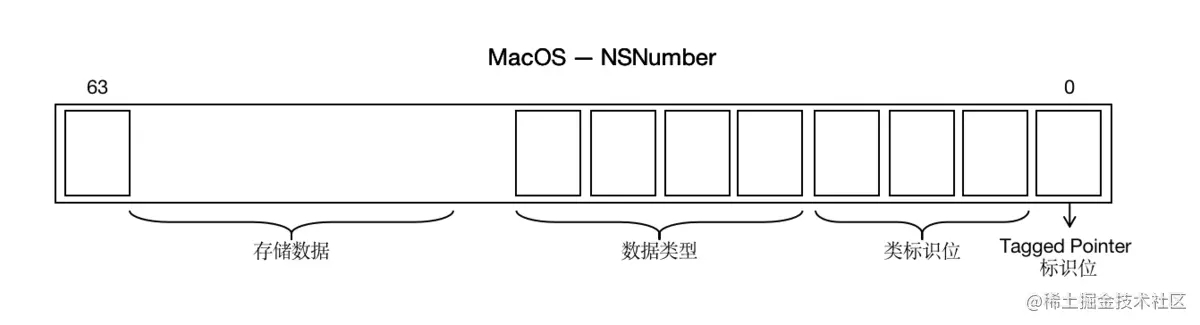

下图是macos下nsnumber的tagged pointer位视图：

接下来我们来分析一下tagged pointer在nsstring中的应用。同nsnumber一样，在64 bit的macos下，如果一个nsstring对象指针为tagged pointer，那么它的后 4 位（0-3）作为标识位，第 4-7 位表示字符串长度，剩余的 56 位就可以用来存储字符串。

示例：

// mrc 环境
#define htlog(_var) \
{ \
    nsstring *name = @#_var; \
    nslog(@"%@: %p, %@, %lu", name, _var, [_var class], [_var retaincount]); \
}
int main(int argc, const char * argv[]) {
    @autoreleasepool {
        nsstring *a = @"a";
        nsmutablestring *b = [a mutablecopy];
        nsstring *c = [a copy];
        nsstring *d = [[a mutablecopy] copy];
        nsstring *e = [nsstring stringwithstring:a];
        nsstring *f = [nsstring stringwithformat:@"f"];
        nsstring *string1 = [nsstring stringwithformat:@"abcdefg"];
        nsstring *string2 = [nsstring stringwithformat:@"abcdefghi"];
        nsstring *string3 = [nsstring stringwithformat:@"abcdefghij"];
        htlog(a);
        htlog(b);
        htlog(c);
        htlog(d);
        htlog(e);
        htlog(f);
        htlog(string1);
        htlog(string2);
        htlog(string3);
    }
    return 0;
}
/*
a: 0x100002038, __nscfconstantstring, 18446744073709551615
b: 0x10071f3c0, __nscfstring, 1
c: 0x100002038, __nscfconstantstring, 18446744073709551615
d: 0x6115, nstaggedpointerstring, 18446744073709551615
e: 0x100002038, __nscfconstantstring, 18446744073709551615
f: 0x6615, nstaggedpointerstring, 18446744073709551615
string1: 0x6766656463626175, nstaggedpointerstring, 18446744073709551615
string2: 0x880e28045a54195, nstaggedpointerstring, 18446744073709551615
string3: 0x10071f6d0, __nscfstring, 1 */

从打印结果来看，有三种nsstring类型：

类型	描述
__nscfconstantstring	1. 常量字符串，存储在字符串常量区，继承于 __nscfstring。相同内容的 __nscfconstantstring 对象的地址相同，也就是说常量字符串对象是一种单例，可以通过 == 判断字符串内容是否相同。 2. 这种对象一般通过字面值`@"..."`创建。如果使用 __nscfconstantstring 来初始化一个字符串，那么这个字符串也是相同的 __nscfconstantstring。
__nscfstring	1. 存储在堆区，需要维护其引用计数，继承于 nsmutablestring。 2. 通过`stringwithformat:`等方法创建的`nsstring`对象（且字符串值过大无法使用`tagged pointer`存储）一般都是这种类型。
nstaggedpointerstring	`tagged pointer`，字符串的值直接存储在了指针上。

打印结果分析：

nsstring 对象	类型	分析
a	__nscfconstantstring	通过字面量`@"..."`创建
b	__nscfstring	a 的深拷贝，指向不同的内存地址，被拷贝到堆区
c	__nscfconstantstring	a 的浅拷贝，指向同一块内存地址
d	nstaggedpointerstring	单独对 a 进行 copy（如 c），浅拷贝是指向同一块内存地址，所以不会产生`tagged pointer`；单独对 a 进行 mutablecopy（如 b），复制出来是可变对象，内容大小可以扩展；而`tagged pointer`存储的内容大小有限，因此无法满足可变对象的存储要求。
e	__nscfconstantstring	使用 __nscfconstantstring 来初始化的字符串
f	nstaggedpointerstring	通过`stringwithformat:`方法创建，指针足够存储字符串的值。
string1	nstaggedpointerstring	通过`stringwithformat:`方法创建，指针足够存储字符串的值。
string2	nstaggedpointerstring	通过`stringwithformat:`方法创建，指针足够存储字符串的值。
string3	__nscfstring	通过`stringwithformat:`方法创建，指针不足够存储字符串的值。

可以看到，为tagged pointer的有d、f、string1、string2指针。它们的指针值分别为
0x6115、0x6615、0x6766656463626175、0x880e28045a54195。

其中0x61、0x66、0x67666564636261分别对应字符串的 ascii 码。

最后一位5的二进制为0101，最后一位1是代表这个指针是tagged pointer，010对应十进制为2，表示nsstring类。

倒数第二位1、1、7、9代表字符串长度。

对于string2的指针值0x880e28045a54195，虽然从指针中看不出来字符串的值，但其也是一个tagged pointer。

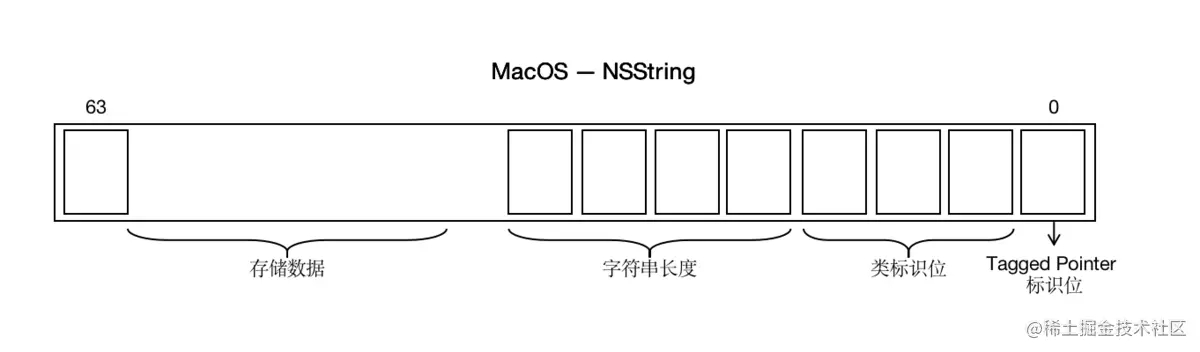

下图是macos下nsstring的tagged pointer位视图：

如何判断 tagged pointer

在objc4源码中找到判断tagged pointer的函数：

// objc-internal.h
static inline bool
_objc_istaggedpointer(const void * _nullable ptr)
{
    return ((uintptr_t)ptr &amp; _objc_tag_mask) == _objc_tag_mask;
}

可以看到，它是将指针值与一个_objc_tag_mask掩码进行按位与运算，查看该掩码：

#if (target_os_osx || target_os_iosmac) &amp;&amp; __x86_64__
    // 64-bit mac - tag bit is lsb
#   define objc_msb_tagged_pointers 0  // macos
#else
    // everything else - tag bit is msb
#   define objc_msb_tagged_pointers 1  // ios
#endif
#define _objc_tag_index_mask 0x7
// array slot includes the tag bit itself
#define _objc_tag_slot_count 16
#define _objc_tag_slot_mask 0xf
#define _objc_tag_ext_index_mask 0xff
// array slot has no extra bits
#define _objc_tag_ext_slot_count 256
#define _objc_tag_ext_slot_mask 0xff
#if objc_msb_tagged_pointers
#   define _objc_tag_mask (1ul&lt;&lt;63)  // _objc_tag_mask
#   define _objc_tag_index_shift 60
#   define _objc_tag_slot_shift 60
#   define _objc_tag_payload_lshift 4
#   define _objc_tag_payload_rshift 4
#   define _objc_tag_ext_mask (0xful&lt;&lt;60)
#   define _objc_tag_ext_index_shift 52
#   define _objc_tag_ext_slot_shift 52
#   define _objc_tag_ext_payload_lshift 12
#   define _objc_tag_ext_payload_rshift 12
#else
#   define _objc_tag_mask 1ul       // _objc_tag_mask
#   define _objc_tag_index_shift 1
#   define _objc_tag_slot_shift 0
#   define _objc_tag_payload_lshift 0
#   define _objc_tag_payload_rshift 4
#   define _objc_tag_ext_mask 0xful
#   define _objc_tag_ext_index_shift 4
#   define _objc_tag_ext_slot_shift 4
#   define _objc_tag_ext_payload_lshift 0
#   define _objc_tag_ext_payload_rshift 12
#endif

由此我们可以验证：

macos下采用 lsb（least significant bit，即最低有效位）为tagged pointer标识位；
ios下则采用 msb（most significant bit，即最高有效位）为tagged pointer标识位。

而存储在堆空间的对象由于内存对齐，它的内存地址的最低有效位为 0。由此可以辨别tagged pointer和一般对象指针。

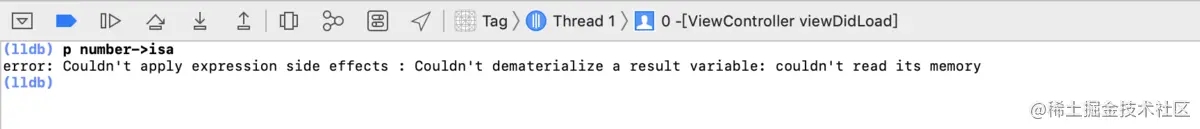

在objc4源码中，我们经常会在函数中看到tagged pointer。比如objc_msgsend函数：

    entry _objc_msgsend
    unwind _objc_msgsend, noframe
    cmp p0, #0          // nil check and tagged pointer check
#if support_tagged_pointers
    b.le    lnilortagged        //  (msb tagged pointer looks negative)
#else
    b.eq    lreturnzero
#endif
    ldr p13, [x0]       // p13 = isa
    getclassfromisa_p16 p13     // p16 = class
lgetisadone:
    // calls imp or objc_msgsend_uncached
    cachelookup normal, _objc_msgsend
#if support_tagged_pointers
lnilortagged:
    b.eq    lreturnzero     // nil check
    // tagged
    adrp    x10, _objc_debug_taggedpointer_classes@page
    add x10, x10, _objc_debug_taggedpointer_classes@pageoff
    ubfx    x11, x0, #60, #4
    ldr x16, [x10, x11, lsl #3]
    adrp    x10, _objc_class_$___nsunrecognizedtaggedpointer@page
    add x10, x10, _objc_class_$___nsunrecognizedtaggedpointer@pageoff
    cmp x10, x16
    b.ne    lgetisadone
    // ext tagged
    adrp    x10, _objc_debug_taggedpointer_ext_classes@page
    add x10, x10, _objc_debug_taggedpointer_ext_classes@pageoff
    ubfx    x11, x0, #52, #8
    ldr x16, [x10, x11, lsl #3]
    b   lgetisadone
// support_tagged_pointers
#endif

objc_msgsend能识别tagged pointer，比如nsnumber的intvalue方法，直接从指针提取数据，不会进行objc_msgsend的三大流程，节省了调用开销。

内存管理相关的，如retain方法中调用的rootretain：

always_inline id
objc_object::rootretain(bool tryretain, bool handleoverflow)
{
    // 如果是 tagged pointer，直接返回 this
    if (istaggedpointer()) return (id)this;
    bool sidetablelocked = false;
    bool transcribetosidetable = false;
    isa_t oldisa;
    isa_t newisa;
    ......
