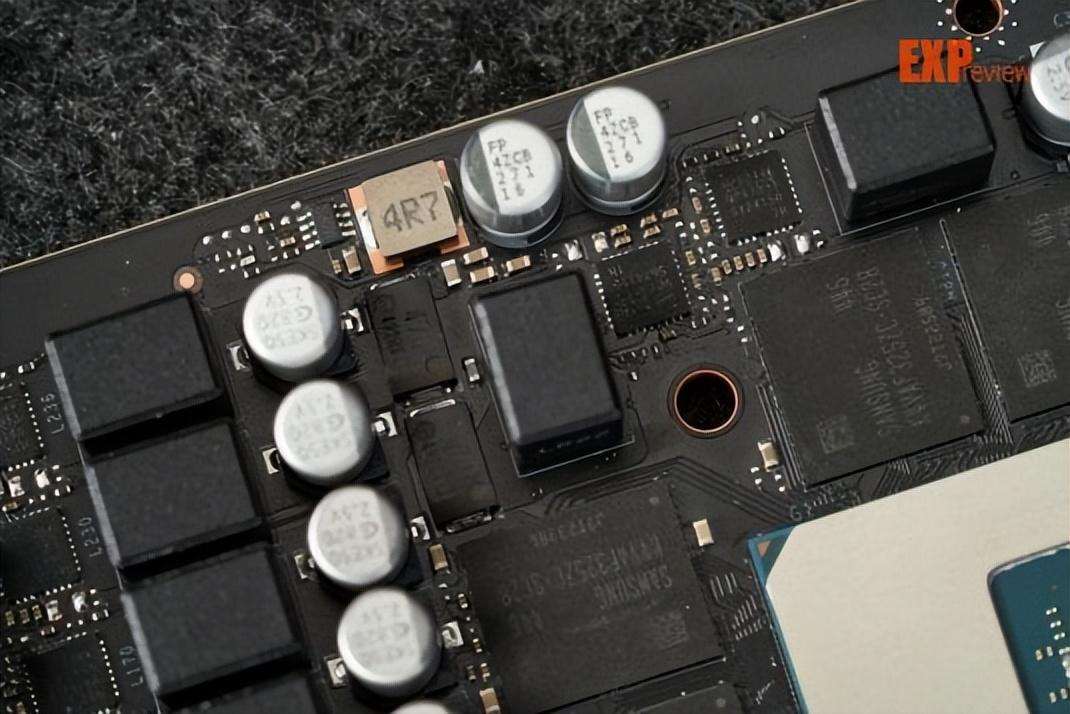

耕升 rtx 5090 d 踏雪采用了14层pcb设计，供电配置给到了16+7+6相，主供电控制芯片放置在了pcb的左上角，为来自mps的mp29816-a，所用的mosfet全部是来自mps的mp97993，最大支持电流为50a。

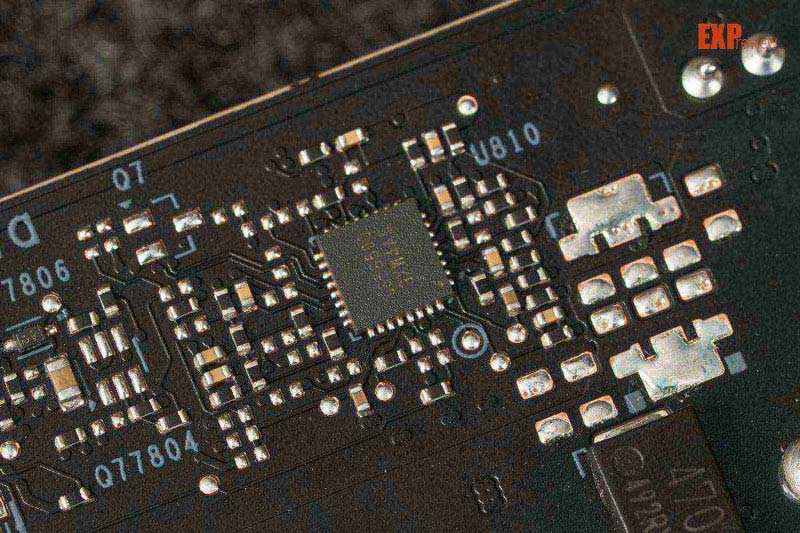

背面还有一颗型号为us5650q的供电控制芯片

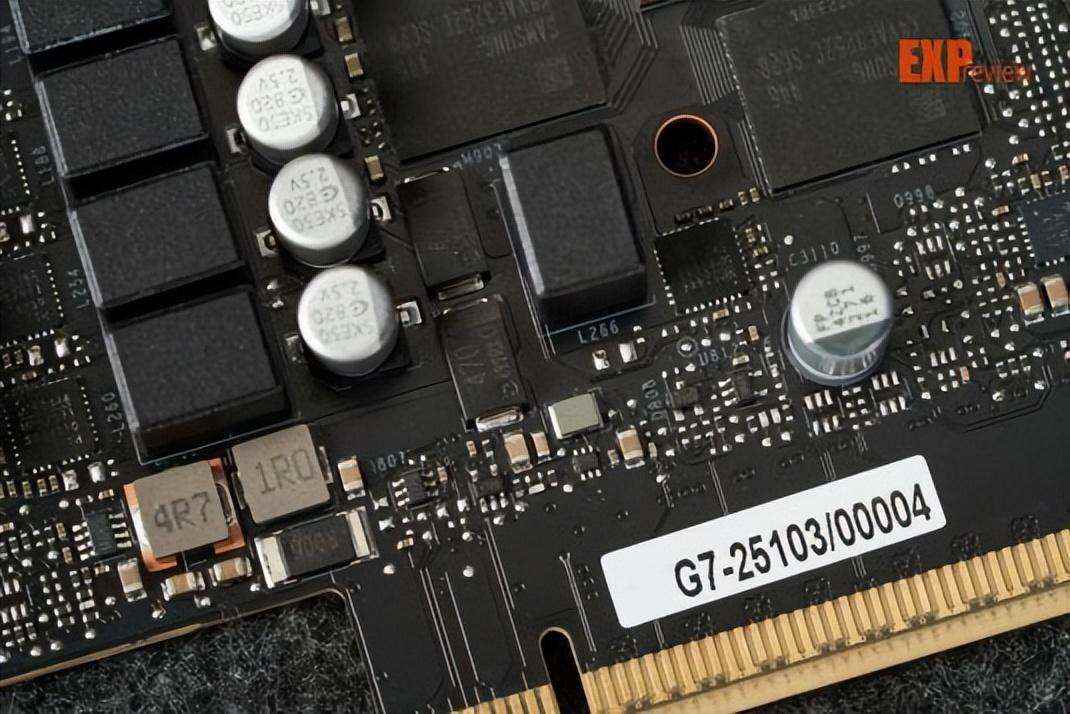

风扇pwm接口和5v argb灯光接口在pcb的右下方，三把风扇现在是单独控制。

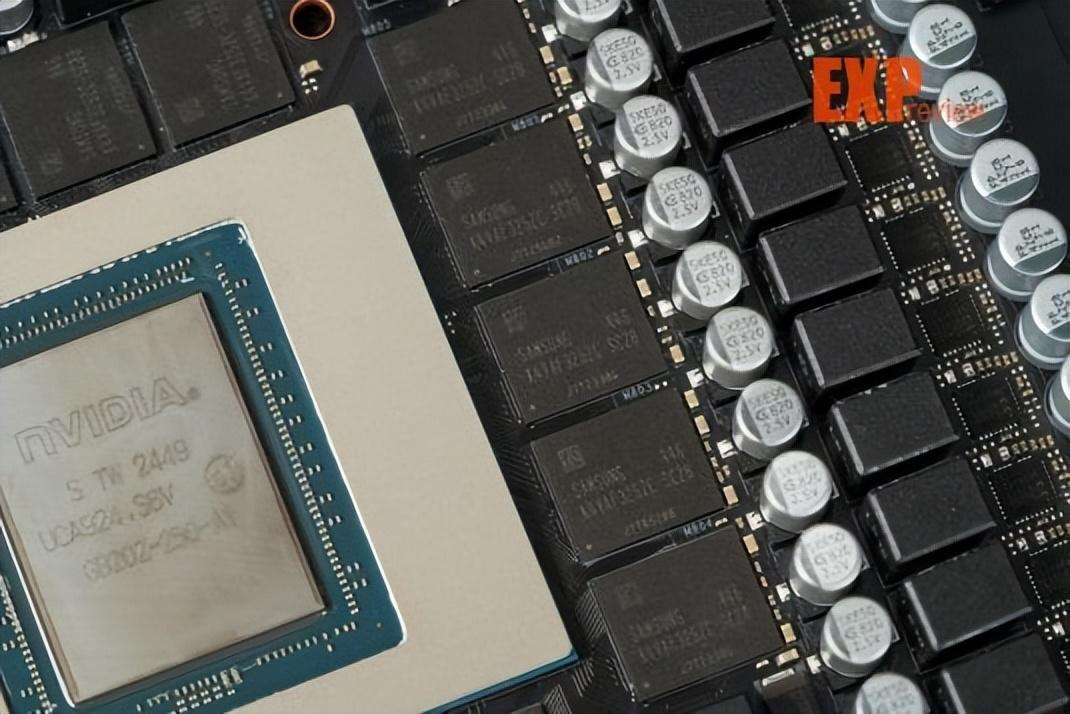

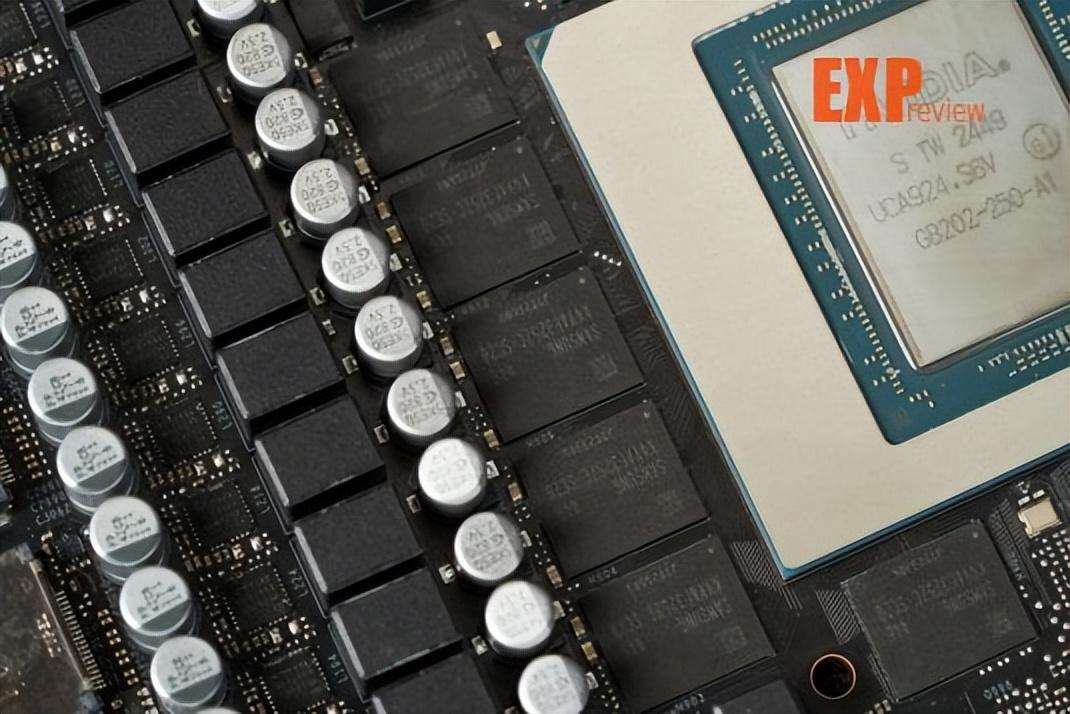

gb202-250-a1核心在pcb的中心位置，周围环绕着16颗三星的gddr7芯片，每颗容量为2gb，位宽为32-bit，组成512-bit/32gb的规格。
显卡背部元件不多，一眼看过去很干净，基本都布局在了正面，可见这次耕升 rtx 5090 d 踏雪的硬件集成度非常高。
性能测试：“软硬”兼施效果显著

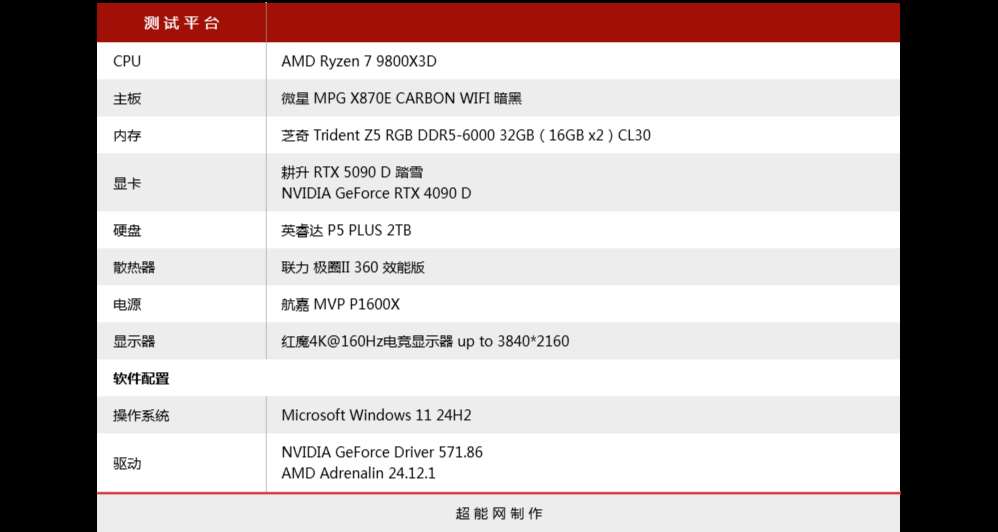

测试平台与说明

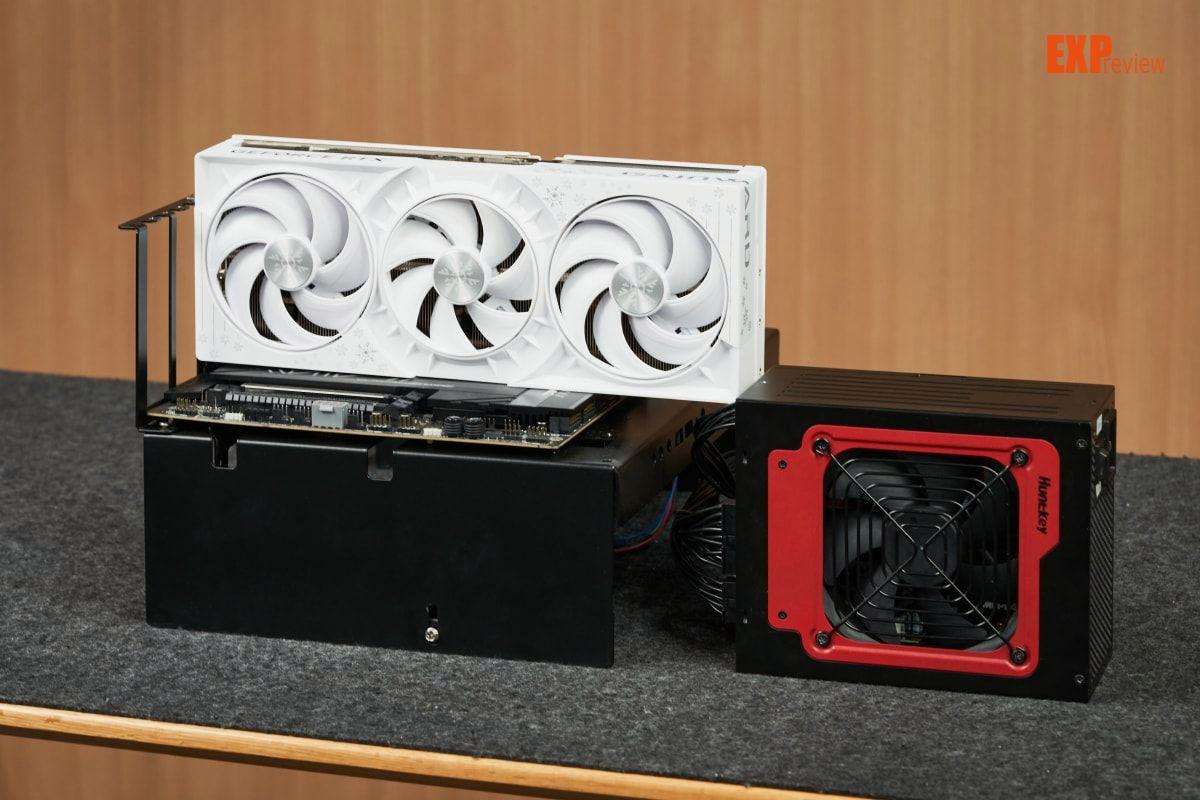

为了能够发挥出耕升 rtx 5090 d 踏雪的最佳表现，测试平台的cpu选用了当下最强游戏cpu——amd ryzen 7 9800x3d；与之搭配的主板为微星 mpg x870e carbon wifi 暗黑，拥有18+2+1相110a sps智能供电的它即便是带旗舰级别的ryzen 9 9950x也是不在话下，另外主板还配备了具有战未来属性的pice 8pin辅助供电接口，为显卡提供稳定，高效和持续的电力供应（测试时并没有接，主要是考虑到其他品牌主板没有配备该接口，不进行“作弊”）；内存辅以芝奇 trident z5 rgb 32gb双通道ddr5-6000 cl30内存，甜点频率+低延迟的组合不仅对于绝大部分用户都能够实现，而且我们实测相比高频在实际使用中差别非常小。
参加测试的显卡除了耕升 rtx 5090 d 踏雪，还有作为对比的geforce rtx 4090 d。测试兼顾2k和4k分辨率，包括基准性能跑分、传统光栅游戏以及光追游戏，dlss测试部分加入了最新的dlss 4。
基准性能测试
首先是纯理论跑分，会以3d mark作为显卡基准性能测试，测试项目包括fire strike、fire strike extreme、fire strike ultra、time spy、time spy extreme、steel nomad、port royal、以及speed way八个项目。其中fire strike、fire strike extreme、fire strike ultra三个项目分别测试的是显卡在dx11游戏中的1080p分辨率、2k分辨率和4k分辨率下的性能指数，time spy、time spy extreme两个项目则是显卡在dx12游戏中的2k分辨率和4k分辨率下的性能指数，port royal是测试的显卡实时光线追踪的性能指数。另外还有去年推出的steel nomad，这是原有的time spy基准测试的继承者，属于新的非光追显卡基准性能测试工具。而nvida dlss测试项目中，由于我们拿到的是测试版本，可以对dlss 4的性能表现进行一个初步的预估，具有第一定的参考价值，具体设置为4k质量挡位，帧生成选项提供了2x，3x和4x三挡切换，其中dlss 4 2x其实就是dlss 3 2x，即渲染1帧生成1帧。rtx 4090 d不支持dlss 4，因此就没有相关的成绩了。

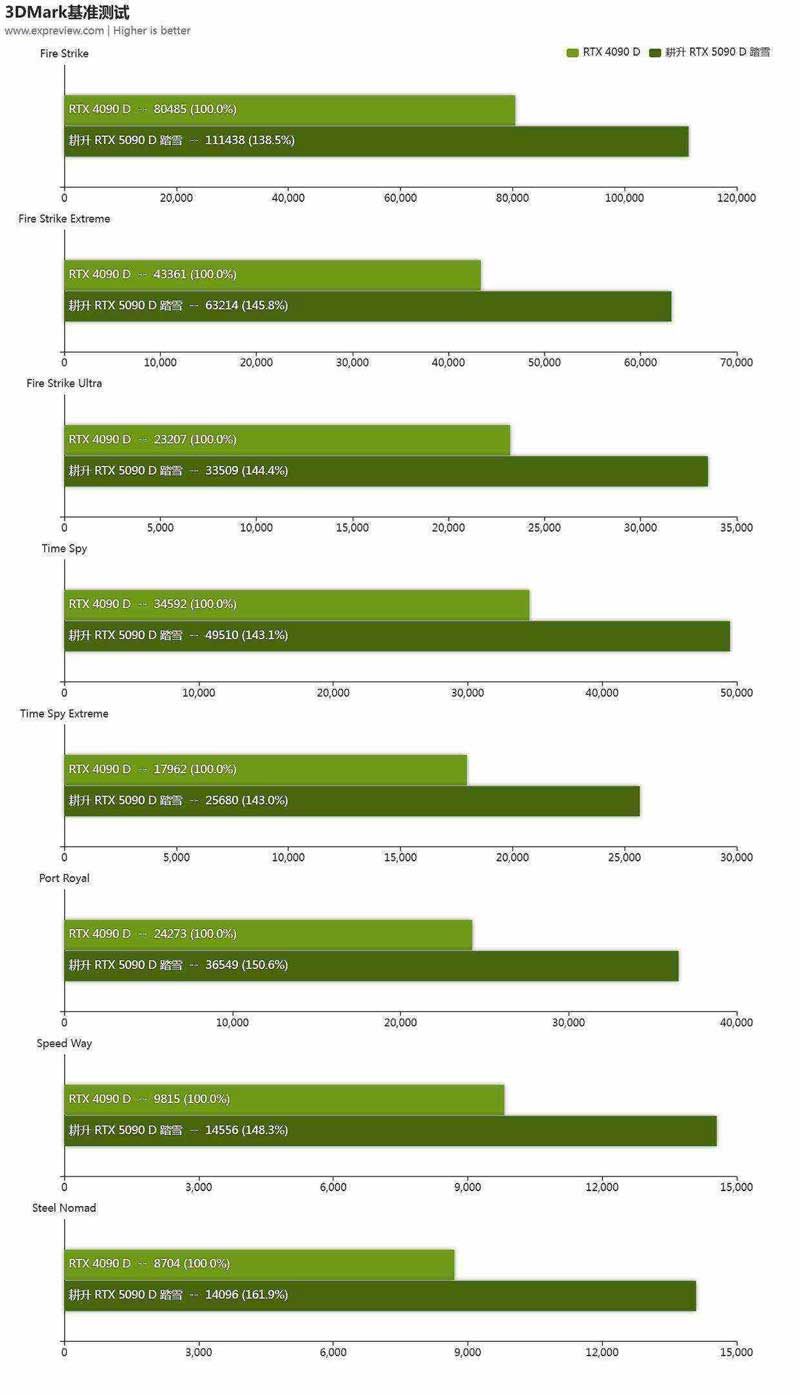

具体成绩见下表，表中所列成绩均为3d mark显卡单项的得分。
在3dmark测试中可以看到，耕升 rtx 5090 d 踏雪要比rtx 4090 d快35%~66.5%，其中，steel nomad、port royal和speed way三个测试中拥有相当明显的优势，领先幅度都在50%以上，两项考验dx12性能的time spy的测试里面也超过了45%，代表dx11性能的fire strike则随着分辨率的降低，领先幅度逐步缩小。
耕升 rtx 5090 d 踏雪凭借更出色的性能表现在原生画质中就拔得头筹，再加上dlss 4的助力，帧数的提升相当夸张，4x时大约达到了原生的5.6倍。这不禁让人更加期待它的实际游戏体验了。
