前腔内部扬声器单元结构一览。

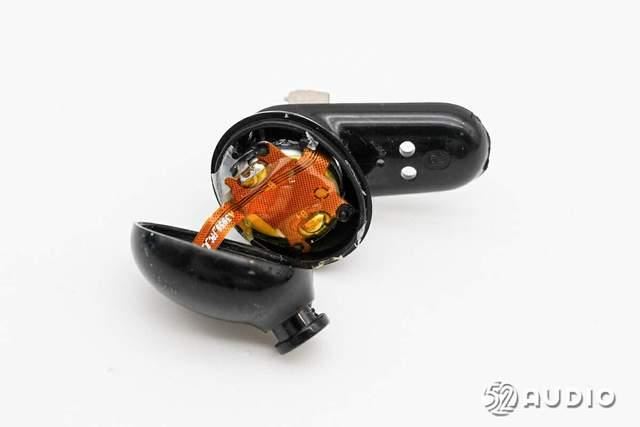

后腔内部电池单元结构一览。
断开排线，取出后腔内部电池。

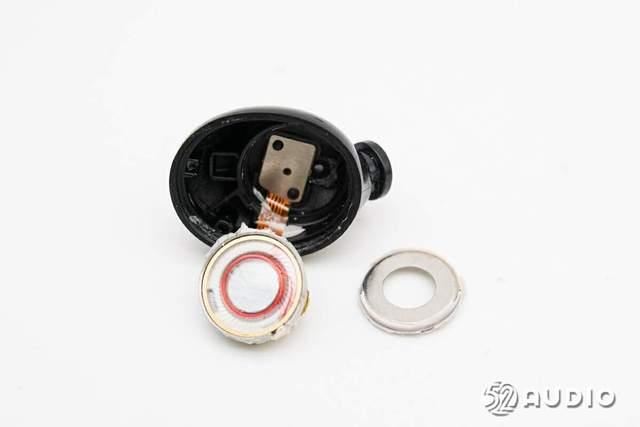

掀开扬声器，前腔底部热熔柱固定后馈降噪麦克风。

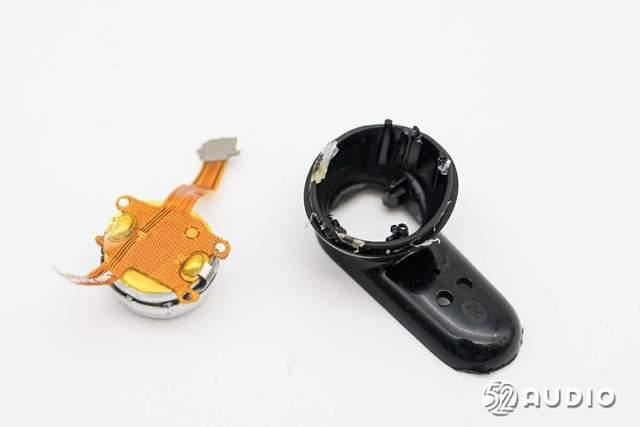

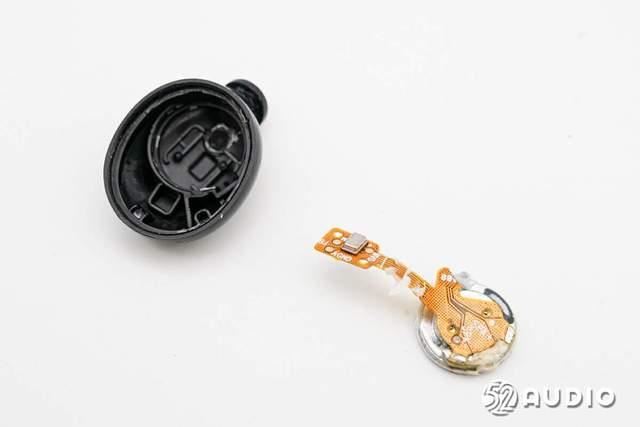

取出前腔内部的扬声器和麦克风。

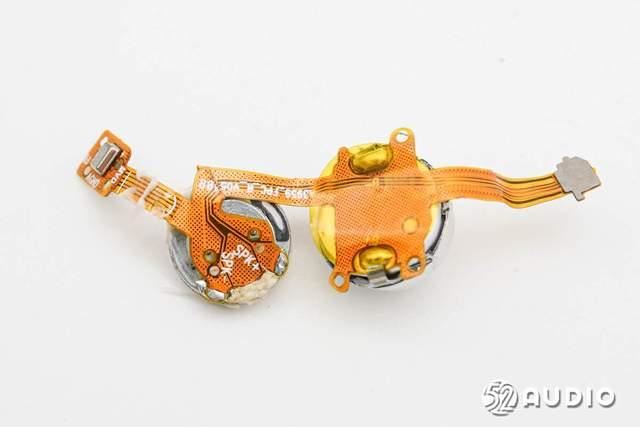

耳机音腔内部主要元器件电路一览。

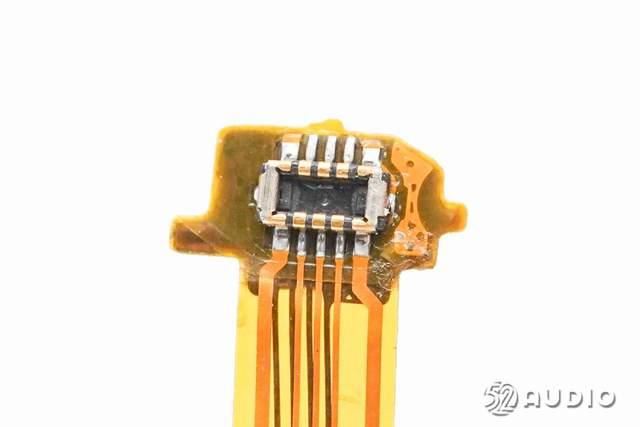

排线与主板连接的btb连接器公座特写，来自亚奇科技（ocn），型号：ok-128gm006/2-35。

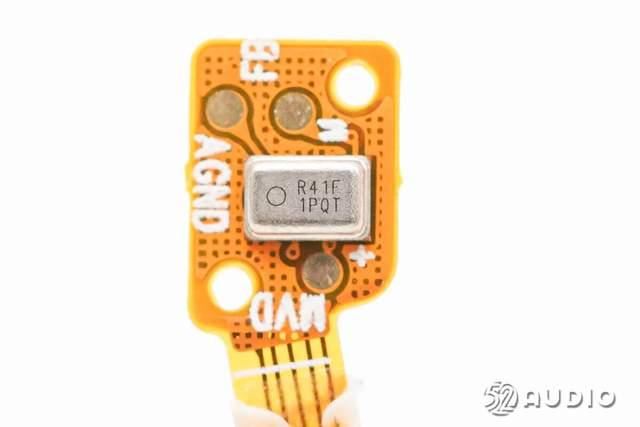

镭雕r41f 1pqt的mems麦克风，用于降噪功能拾音，来自瑞勤电子。

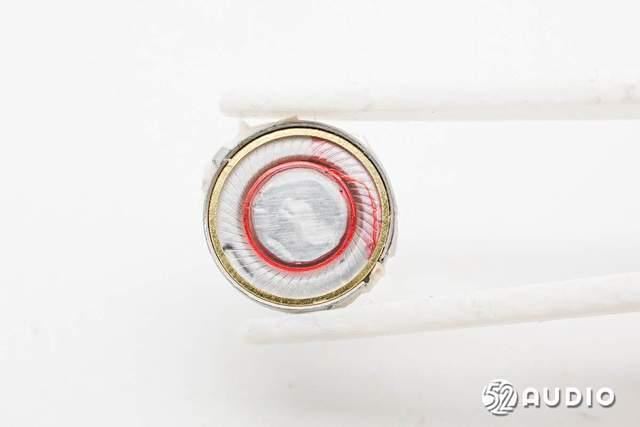

耳机内置扬声器正面振膜特写。

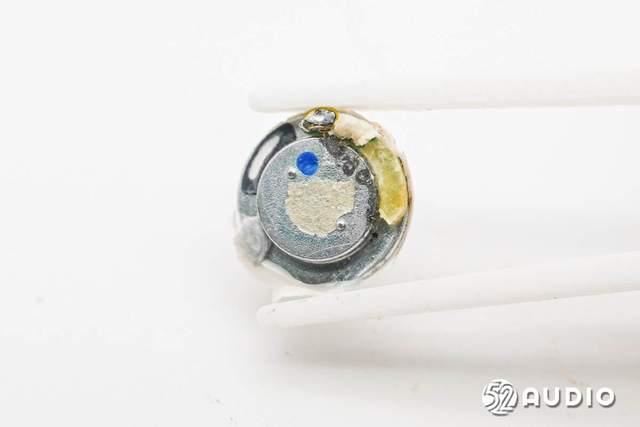

扬声器背面特写。

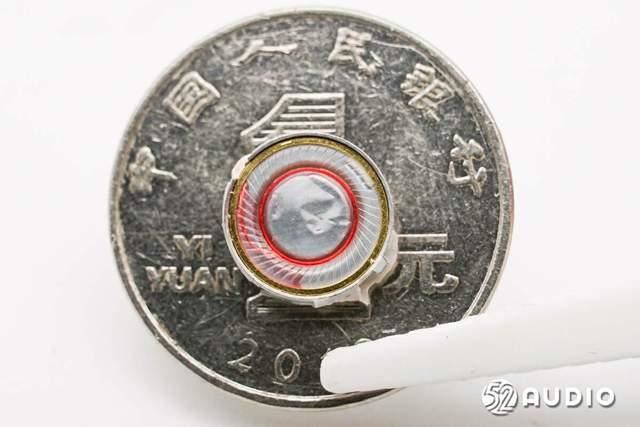

扬声器与一元硬币大小对比。

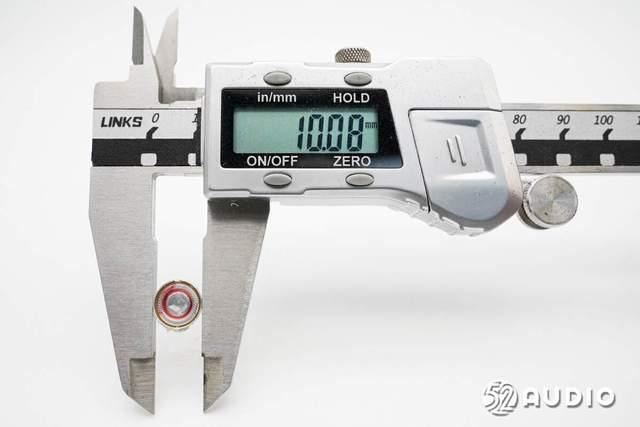

经我们实测，扬声器直径约为10mm。

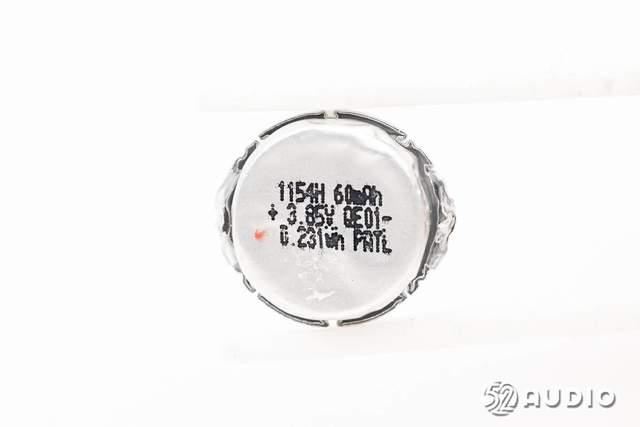

耳机内置软包扣式电池型号：1154h，额定容量：60mah 0.231wh，标称电压：3.85v，同样来自patl小锂新能源。

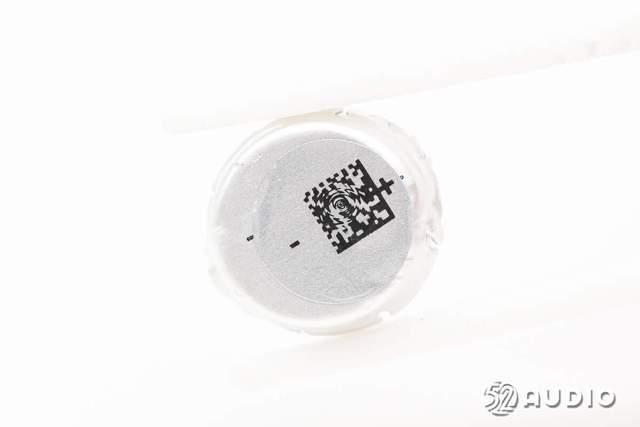

电池背部丝印二维码，用于产品追溯。

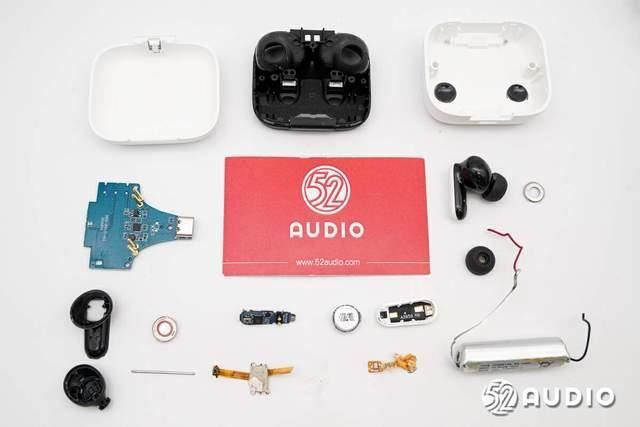

soundcore声阔p30i真无线降噪耳机拆解全家福。
三、总结
soundcore声阔p30i真无线降噪耳机在外观设计方面，白色配色整机采用了黑白撞色设计，观感简约时尚的同时具有视觉冲击力。圆角方形充电盒体积轻巧便携，柄状的入耳式耳机，采用光滑圆润的烤漆质感，搭配三副柔软硅胶耳塞，能够带来舒适稳定的佩戴体验。
内部主要配置方面，充电盒搭载了小锂新能源700mah锂电池，采用了injoinic英集芯ip5521 tws耳机充电仓管理soc，集成升压转换器、锂电池充电管理、电池电量指示等多功能，支持30v高耐压，升压效率高至92%，为充电仓提供优越的电源解决方案；还采用了icm创芯微cm1125-bbc锂电池保护ic，负责电池的充放电保护。
耳机内部搭载了10mm动圈喇叭，单耳内置两颗瑞勤电子的mems麦克风，用于语音通话和降噪功能拾音；耳机主控芯片为jl杰理jl7016g6的蓝牙音频soc；内置电池容量60mah，同样来自小锂新能源，配备了xinfeihong鑫飞宏fh8215二合一锂电保护ic。
