充电盒主板一侧电路一览。

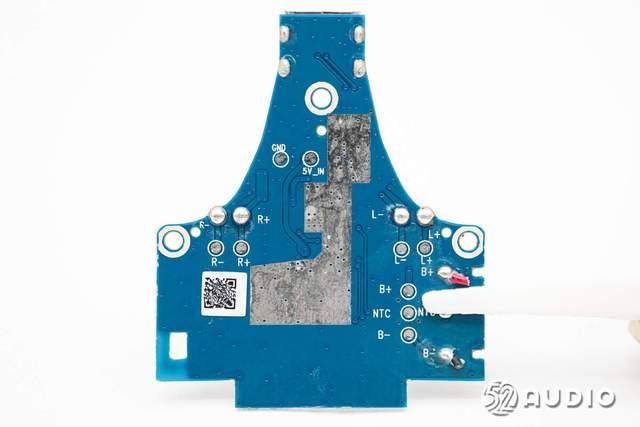

充电盒主板另外一侧电路一览。

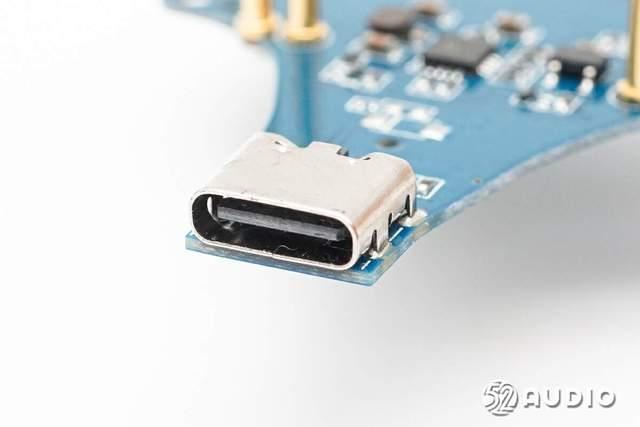

type-c充电母座特写。

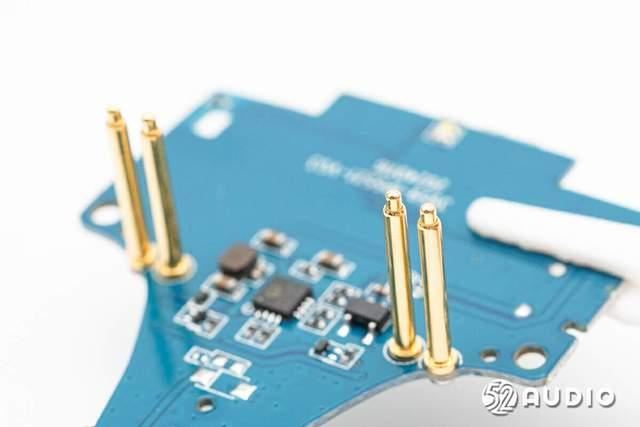

充电盒为耳机充电的pogo pin连接器特写。

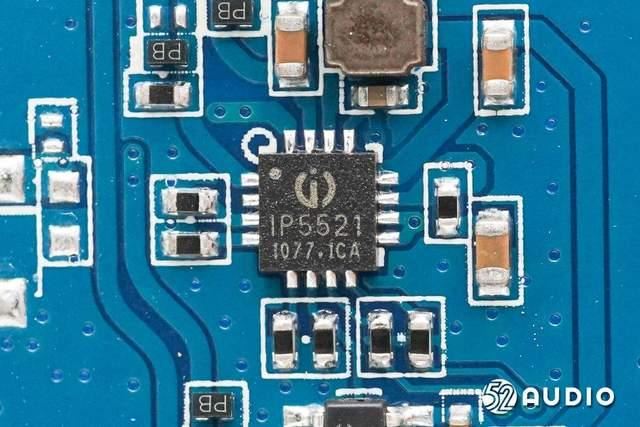

injoinic英集芯ip5521 30v高耐压tws耳机充电仓管理soc，是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理soc，为tws蓝牙耳机充电仓提供完整的电源解决方案。 ip5521的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸， 降低bom成本。
ip5521内置同步整流的升压dc-dc，功率管内置，提供最大300ma输出电流，升压效率高至92%。dc-dc转换器开关频率在1.0mhz，可以支持低成本电感和电容。ip5521的线性充电提供最大500ma充电电流，可灵活配置最大充电电流。内置芯片温度保护和输入电压智能调节充电电流。
ip5521可实现tws双耳机独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至25ua。ip5521支持1/2/3/4 颗led灯电量显示。

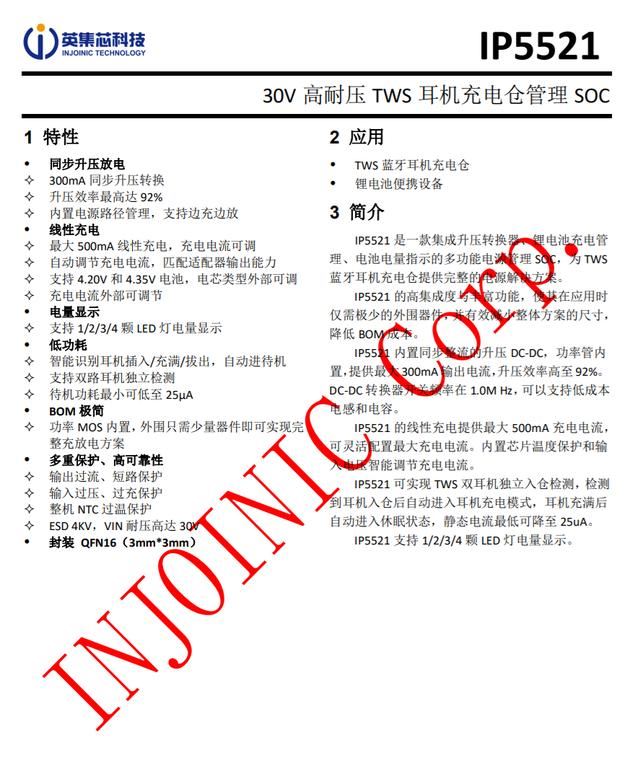

injoinic英集芯ip5521详细资料图。据我们拆解了解到，目前已有倍思、荣耀、realme、联想、传音、漫步者、万魔、嘿喽、声阔、公牛、名创优品、酷狗、创维、索爱、山水、水月雨、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、ankerwork、纳拓、机乐堂、nothing、sanag、skullcandy、mozoter、hyundai、onn.沃尔玛、robot、urbanfun、btootos、kaiboaudio、loca，中兴、jlab、qcy、海贝、网易云音乐、喜马拉雅、pioneer、魔声、pihen、傲基、mpow、boat、诺基亚、ambie等大量品牌的tws耳机充电盒采用英集芯的电源管理方案。

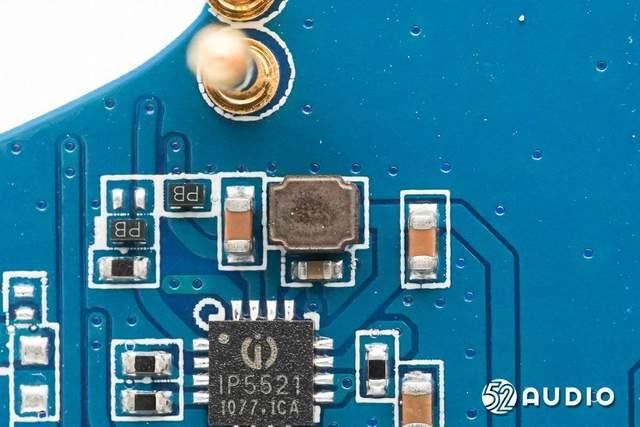

电源管理芯片外围功率电感特写。

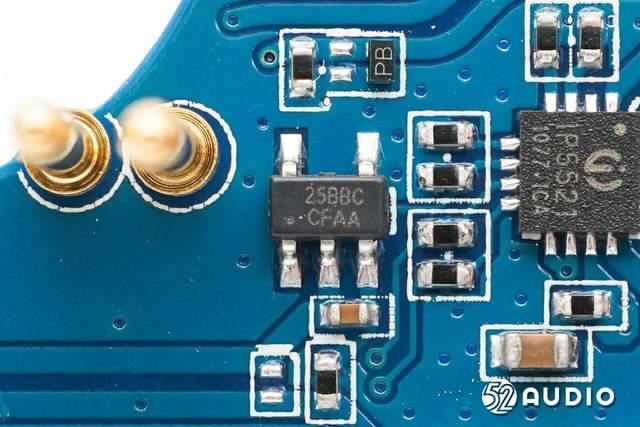

icm创芯微cm1125-bbc集成mosfet单节锂电池保护ic，实现对电池的过充电、过放电、过电流等保护。

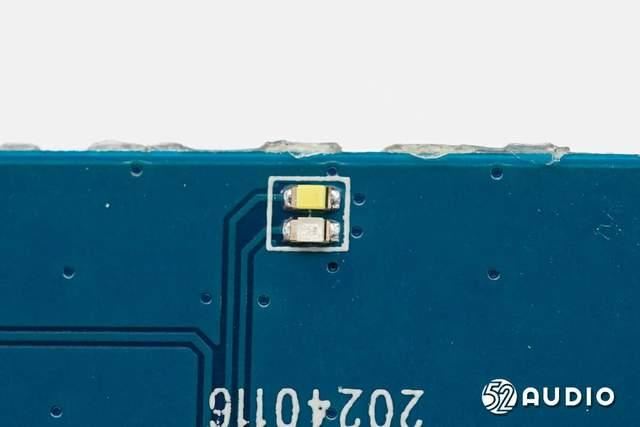

两颗led指示灯特写，用于反馈充电状态。
耳机拆解

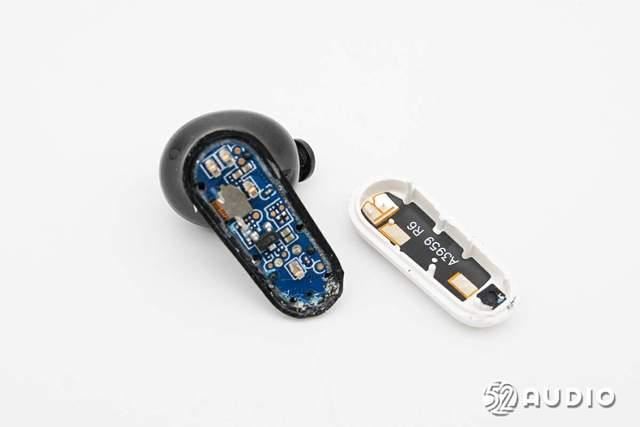

拆解耳机部分，取掉耳机柄背部盖板。

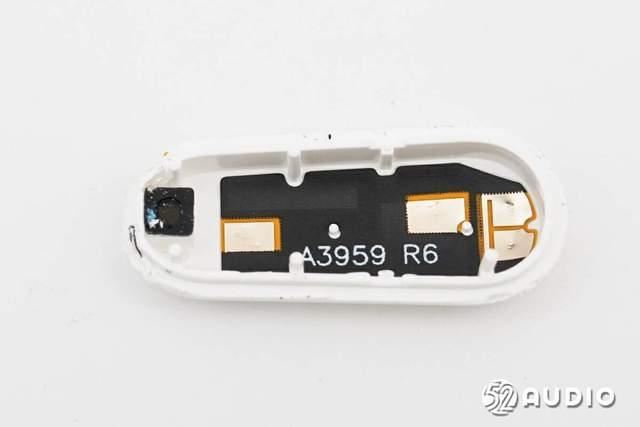

盖板内侧结构一览，设置有蓝牙天线和触摸检测贴片。

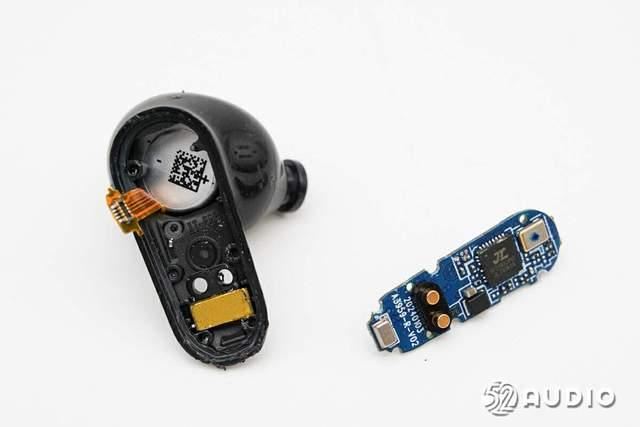

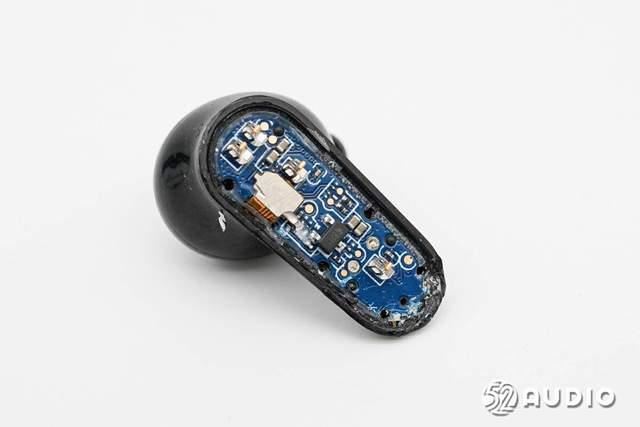

腔体内部结构一览，设置有主板单元，与排线通过btb连接器连接。
