我要评论一、使用powerdesigner16.5 链接pg数据库
1.1、启动pd.选择create model…。

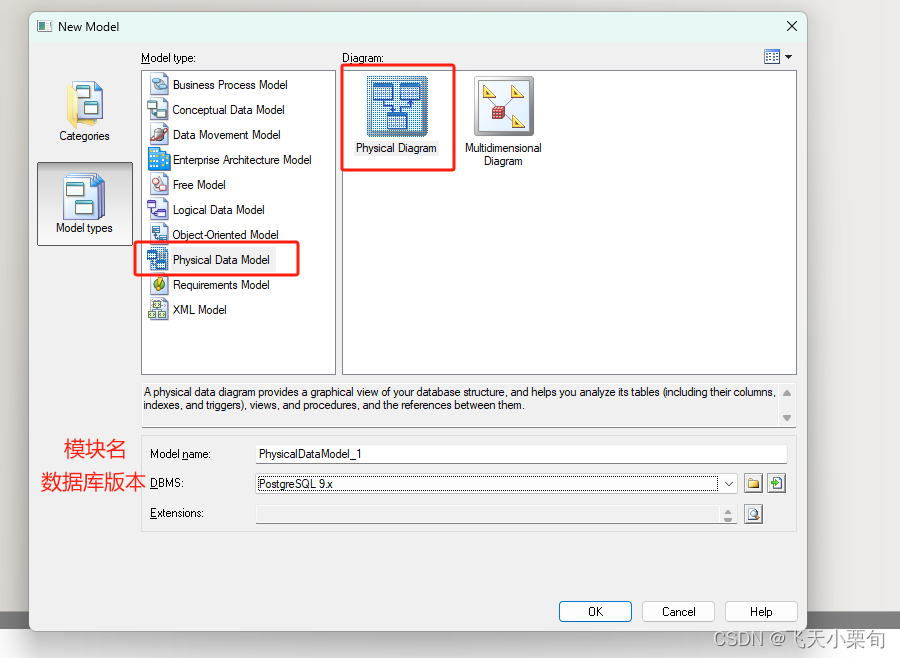

1.2、选择model types / physical data model physical diagram：选择pgsql直接【ok】
1.3、选择connect 在工具栏选择database-connect… 快捷键：ctrl+shift+n.如下图：
1.4、选择配置连接configure 在弹出的窗口选择connection profile: configure…
1.5、在弹出框中选择第二个：新建，如下贴图
（注意：pgsql本地驱动包官方下载地址：https://jdbc.postgresql.org/【todo:pgsql驱动下载】）
1.6、进行test connection…进行测试
注意：测试链接这个期间可以会出现几个问题，
第一：提示链接失败，然后日志输出could not initialize javavm!
解决方案：pdsehell16连接pgsql出现“could not initialize javavm“时的解决步骤
第二：链接失败，日志输出：non sql error : could not load class org.postgresql.driver
解决方案：pdsehell16连接pgsql出现“non sql error : could not load class org.postgresql.driver“时的解决步骤
1.7、当处理完链接问题之后，会提示链接成功，然后直接ok，关闭窗口即可
二、在pgshell16中操作逆向工程步骤
2.1 file——reverse engineer-database… 如下图：

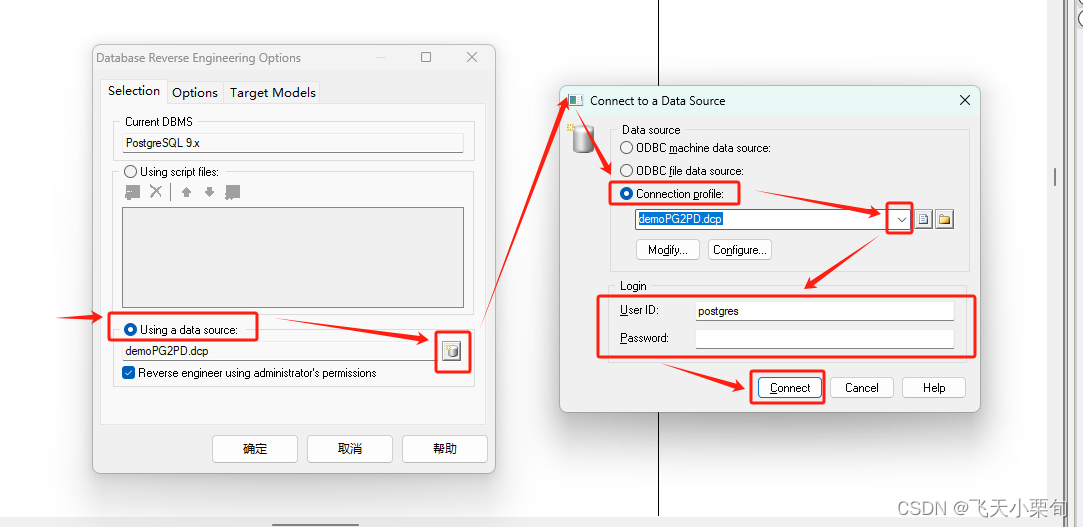

2.2选择上一步已经配置好的数据库连接，userid,和password是数据库的用户和密码，需要再输入一次
2.3确认链接上之后提示如下，列出当前数据库用户的所有表
可以选中指定用户的
全选
全不选
选完想要逆向工程的表，然后等读条
导入成功即可看到表结构
注意！！！等待进度条的时候，有可能出现的问题
第一：导入的表结构没有字段显示，日志再导入过程提示unable to list the columns. sqlstate = 22003不良的类型值 short : t
解决：pdshell16反向pgsql中 unable to list the columns. sqlstate = 22003不良的类型值 short : t 的解决方案
第二：导入后不显示原来数据库中的comment 注释内容。只有字段根类型；
解决方案：pdshell16逆向postgresql 工程显示字段comment备注
至此基本可以完成pgsql得表得逆向
