引言
摄像头传感器已经广泛用于嵌入式设备了，现在的手机很多都支持多个摄像头。
在物联网领域，摄像头传感器也越来越被广泛使用。今天就来简单聊一聊几种常见的摄像头接口。
传感器与主控设备进行通信，是设备-设备之间的通信，几乎所有的设备间通信都需要约定传输数据的时序，即什么时间（或者说速率）按什么格式传输数据。
设备间通信主要使用同步、异步通信两种方式。典型的同步通信比如 i2c、异步通信如 usart。
同步通信的典型特点是有时钟信号总线完成两个设备的数据同步，比如常见的 i2c、spi 通信都有 scl/clk 时钟线：
异步通信的典型特点是没有时钟信号总线，两个设备之间提前约定好速率，通信双方按约定的速率进行传输数据，然后按照指定的格式区分起始信号、数据信号、停止信号。比如常见的 uart 通信，：

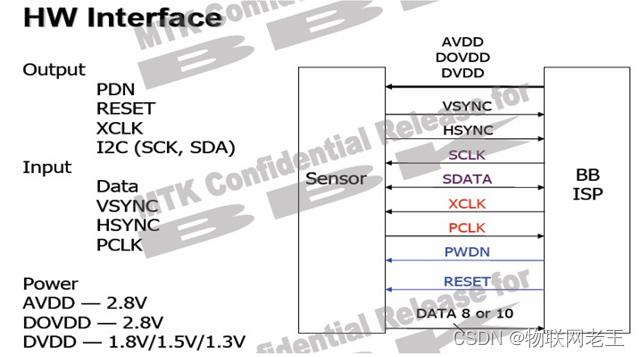

dvp（digital video port/parally port）接口，主要有电源总线，时钟信号总线、数据总线、控制总线组成。其典型的连接框图如下：
mipi（mobile industry processor interface）接口规范中规定了对接摄像头的接口：mipi-csi，其也包括数据线、时钟线，其典型的连接框图如下：

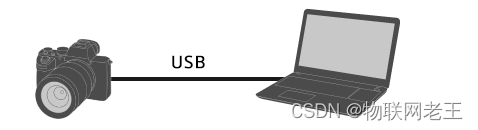

usb接口，只有数据线，没有时钟线，其典型的连接框图如下：
除上述外，一些传感器还支持 spi 接口。spi 是标准的、常见的外设接口，这里不再赘述。
几种摄像头接口的比较
| 接口类型 | 抗干扰能力 | 典型分辨率 | pcb layout 匹配要求 | 用户开发成本 | 模组体积 | 需要的引脚 |
|---|---|---|---|---|---|---|
| dvp并口 | 弱，一般不大于96m | 500w及以下 | 阻抗要求低 ，最长线长通常<30cm | 较高 | 较小 | 多 |
| mipi串口 | 强，2.5gbps/lan3 | 800w及以上，含纠错机制 | 低压差分信号，走线需等长，最长线长通常<30cm | 高 | 小 | 少 |
| usb串口 | 强，400mb/s | 500w及以下 | 差分信号，最长线长通常<5m | 低 | 较大 | 少 |
价格因素汇总：mipi 摄像头和 dvp 摄像头价格，从接口上分不出高低。比如 ov5640 它同时支持两种接口，主要还是像素尺寸、像素点的个数有区别。此外，一些高分辨率摄像头只支持 mipi，一些低分辨率摄像头只支持 spi\dvp 接口。同等的 usb 摄像头会略微贵一些。
开机速度：通常 mipi\dvp 开机启动速度快，usb 开机启动速度慢。
数据格式：原生的 mipi\dvp 摄像头可以直接通过 dma，然后可以传递给 isp\soc，可以拿到 raw 数据。
低功耗：mipi 的耗电可以非常低，usb 耗电较高，并口的 dvp接口 功耗最高。
开发成本：mipi\dvp 的摄像头依赖额外的驱动程序来工作。这意味着对不同图像传感器的支持有限，除非有专门的摄像头厂商或开发人员真正推动它！而 usb 摄像头对用户而言是免驱的。
总结
1）usb、dvp、mipi 都可以对接摄像头，他们的特点不同，其中 usb 是异步串行接口、mipi 是同步串行接口、dvp是同步并行串口。
2）不同摄像头方案对摄像头的需求不同，因此在考虑抗干扰能力、分辨率大小、开发成本、设备体积的基础上对摄像头接口进行选型，进而选择合适的摄像头是非常重要的。
