1 can是什么
can 是 controller area network 的缩写（以下称为 can），是 iso*1 国际标准化的串行通信协议。

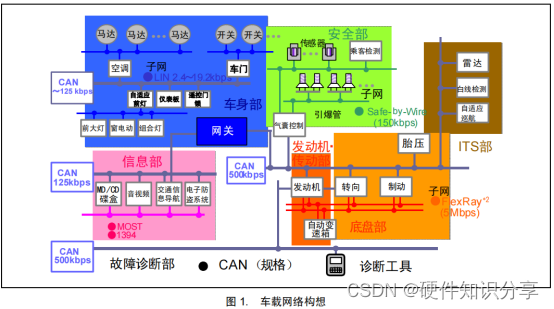

can面世之前，汽车产业中各种各样的控制系统之间通信复杂，线束增加，为适应“减少线束的数量”、“通过多个 lan，进行大量数据的高速通信”的需要，1986 年德国电气商博世公司开发出面向汽车的 can 通信协议。此后，can 通过 iso11898 及 iso11519 进行了标准化，现在在欧洲已是汽车网络的标准协议。现在，can 的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。
2 can的特点和基本概念
can 控制器根据两根线上的电位差来判断总线电平。发送方通过使总线电平发生变化，将消息发送给接收方。
总线电平分为显性电平和隐性电平两种。总线必须处于两种电平之一。总线上执行逻辑上的线“与”时，显性电平为“0”，隐性电平为“1”。
2.1 can的特点
can协议具有一下特点：
（1）多“主”控制
在总线空闲时，所有的单元都可开始发送消息（多主控制）。
最先访问总线的单元可获得发送权。多个单元同时开始发送时，发送高优先级 id 消息的单元可获得发送权--仲裁机制。
（2）消息的发送
在 can 协议中，所有的消息都以固定的格式发送。总线空闲时，所有与总线相连的单元都可以开始发送新消息。两个以上的单元同时开始发送消息时，根据标识符（identifier 以下称为 id）决定优先级。对各消息 id 的每个位进行逐个仲裁比较。仲裁获胜（被判定为优先级最高）的单元可继续发送消息，仲裁失利的单元则立刻停止发送而进行接收工作。
（3）系统的柔软性
与总线相连的单元没有类似于“地址”的信息。因此在总线上增加单元时，连接在总线上的其它单元的软硬件及应用层都不需要改变。
（4）通信速度
根据整个网络的规模，可设定适合的通信速度。
在同一网络中，所有单元必须设定成统一的通信速度。即使有一个单元的通信速度与其它的不一样，此单元也会输出错误信号，妨碍整个网络的通信。不同网络间则可以有不同的通信速度。
（5）远程数据请求
可通过发送“遥控帧” 请求其他单元发送数据。
（6） 错误检测功能·错误通知功能·错误恢复功能
所有的单元都可以检测错误（错误检测功能）。
检测出错误的单元会立即同时通知其他所有单元（错误通知功能）。
正在发送消息的单元一旦检测出错误，会强制结束当前的发送。强制结束发送的单元会不断反复地重新发送。
此消息直到成功发送为止（错误恢复功能）。
（7）故障封闭

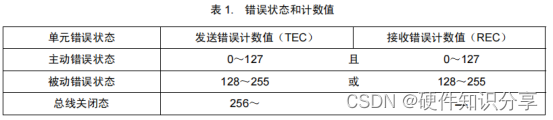

can 可以判断出错误的类型是总线上暂时的数据错误（如外部噪声等）还是持续的数据错误（如单元内部故障、驱动器故障、断线等）。由此功能，当总线上发生持续数据错误时，可将引起此故障的单元从总线上隔离出去。
（8）连接

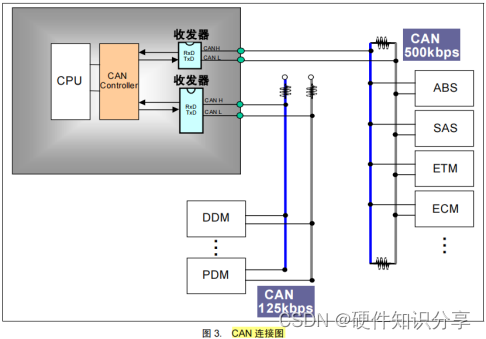

can 总线是可同时连接多个单元的总线。可连接的单元总数理论上是没有限制的。但实际上可连接的单元数受总线上的时间延迟及电气负载的限制。降低通信速度，可连接的单元数增加，反之减少。
2.2 can的基本概念

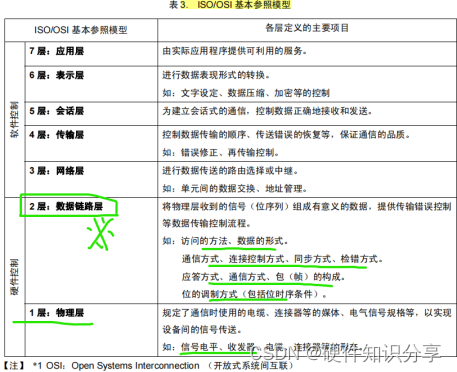

can 协议如表 3 所示涵盖了 iso 规定的 osi*1 基本参照模型中的传输层、数据链路层及物理层。

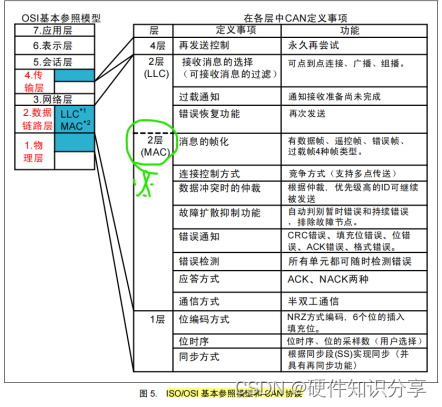

can 协议中关于 iso/osi 基本参照模型中的传输层、数据链路层及物理层，具体有哪些定义如图 5 所示。
mac 子层是 can 协议的核心部分。
3 can协议
3.1 ios标准

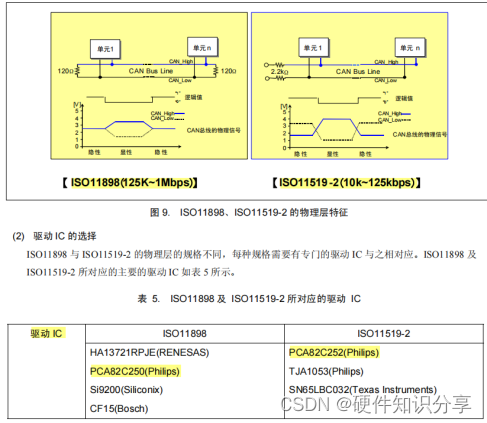

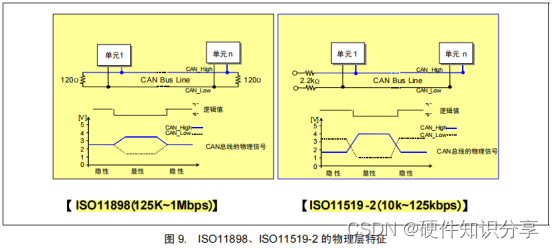

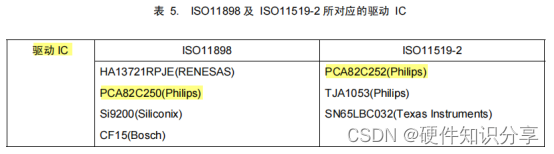

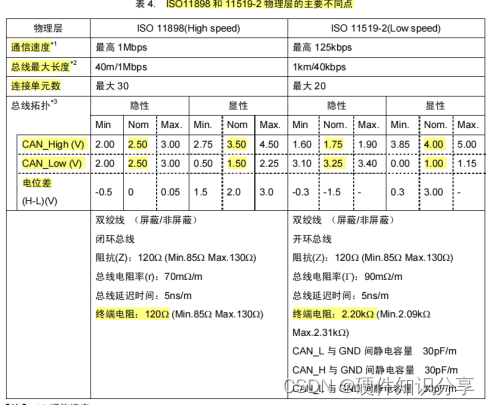

can 协议经 iso 标准化后有 iso11898 标准和 iso11519-2 标准两种，对于数据链路层的定义相同，但物理层不同。
(1) 关于 iso11898
iso11898 是通信速度为 125kbps-1mbps 的 can 高速通信标准。
(2) 关于 iso11519
iso11519 是通信速度为 125kbps 以下的 can 低速通信标准。
3.2 can协议

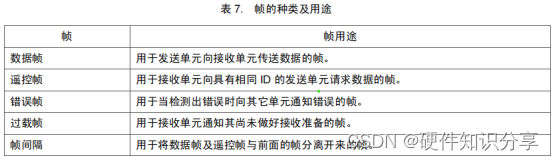

通信是通过以下 5 种类型的帧进行的。
• 数据帧• 遥控帧• 错误帧• 过载帧• 帧间隔
另外，数据帧和遥控帧有标准格式和扩展格式两种格式。标准格式有 11 个位的标识符（identifier: 以下称 id），扩展格式有 29 个位的 id。
各类帧组成不用细看，基本是为了实现mac层功能的细化，不涉及电气特性全看懂对设计原理图也没有帮助，个人理解比较适合设计can协议ip的人员，需要详细知道帧类型各种细节。
4 can原理图设计
4.1 iso1050--ti can收发器应用
iso1050是一款隔离室can收发器，传输速率高达1mbps，sop8 9.5*6.57mm 封装。
4.1.1 特性和功能框图
（1）满足 iso11898-2 的要求
（2）i/o 电压范围支持 3.3v 和 5v 微处理器
（3）传输速率高达1mbps

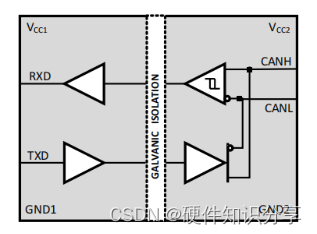

简化功能框图，具体收发器部分见手册。

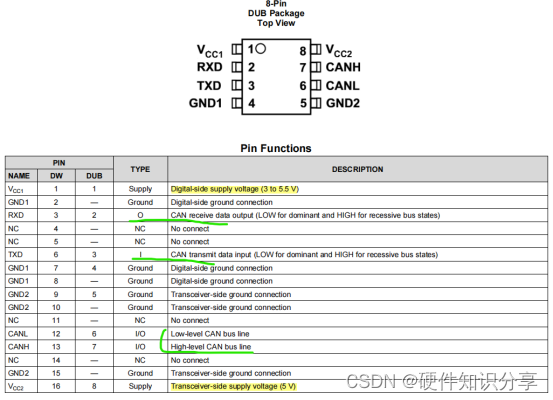

4.1.2 引脚定义和电气特性
引脚定义：

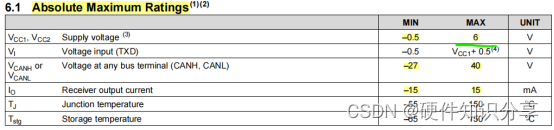

电气特性：电压，电流，功耗
4.1.3 can总线状态和芯片应用要点

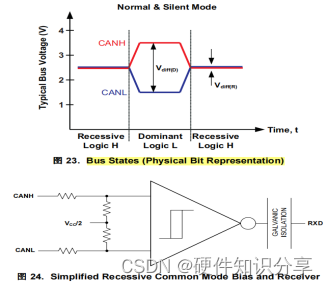

can总线在运行时有两种状态：显性状态和隐性状态。主导总线状态，相当于逻辑低，是当总线由驾驶员差异驱动。隐性总线状态是指当总线通过接收器的高电阻内部输入电阻偏置到vcc / 2的公共模式时，相当于逻辑高。

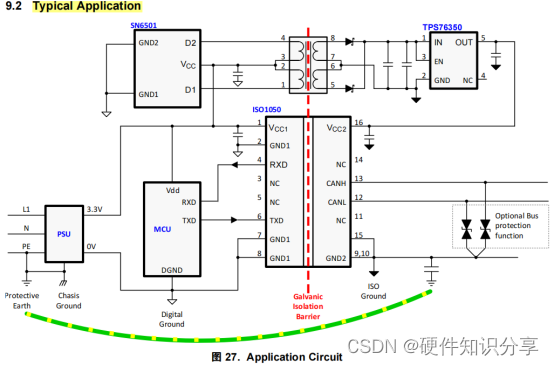

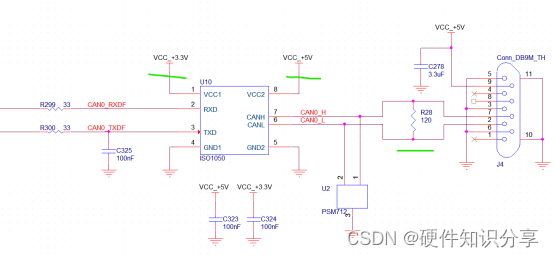

芯片典型应用及原理图设计：
注意事项：
（1）如果微处理器输出到引脚浮动，txd引脚应该通过电阻向上拉到vcc1，以强制实现一个隐性输入电平。

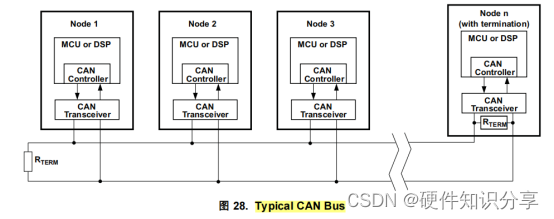

（2）iso11898标准规定互连为具有120-ω特性阻抗（zo）的单根双绞线(屏蔽或非屏蔽）。应使用等于线路特性阻抗的电阻来终止电缆的两端--120ω电阻终端，以防止信号反射。
（3）在iso11898-2中，驱动器差动输出规定为60ω负载（两个120ω终端电阻并联），且差动输出必须大于1.5 v。--手册中测试电路的60ω电阻应该是iso11898-2标准，实际应用120ω多。
5 can资料及芯片选型推荐

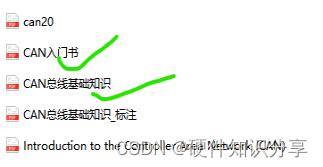

如果只是硬件电路设计，只需要了解can入门书即可，不需要看其他协议资料。
你学废了吗？
