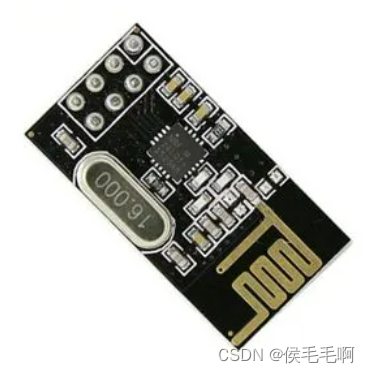

我要评论1、什么是nrf24l01
nrf24l01是由nordic生产的工作在2.4ghz~2.5ghz的ism 频段的单片无线收发器芯片。有着极低的电流消耗。
nrf24l01与5v单片机的连接通过spi接口进行通讯，输出功率频道选择和协议的设置可以通过spi 接口进行设置，几乎可以连接到各种单片机芯片，并完成无线数据传送工作。
2、接口电路

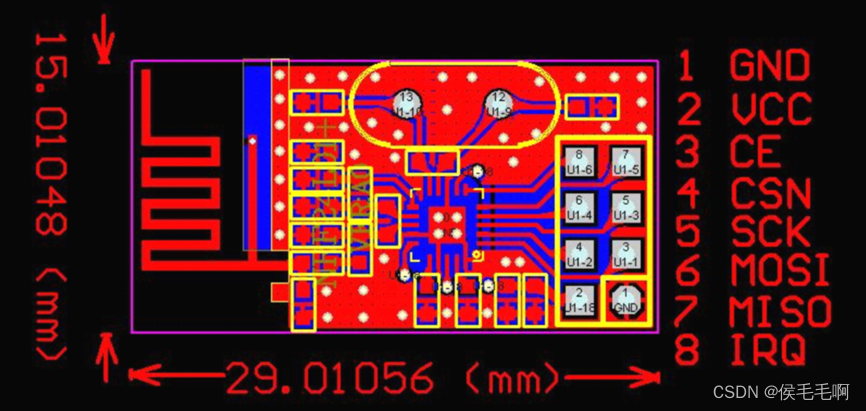

引脚说明
通过以下六个引脚，便可实现模块的所有功能：
（1）mosi：主器件数据输出，从器件数据输入
（2）miso：主器件数据输入，从器件数据输出
（3）sclk：时钟信号，由主器件产生
（4） csn ：从器件使能信号（片选线）
（5）ce：芯片使能，使能器件的发送模式或者接收模式。高电平有效，在发送和接收过程中都要将这个引脚拉高，
（6）irq：中断信号线，中断输出。低电平有效，中断时变为低电平，在以下三种情况变低：tx fifo 发完并且收到ack（使能ack情况下）、rx fifo收到数据、达到最大重发次数。
（7）vcc：电压范围1.9v~3.6v，超过3.6v将会烧毁模块。一般电压3.3v左右。除电源vcc和接地端，其余脚都可以直接和普通的5v单片机io口直接相连，无需电平转换。
通过 spi 接口，可激活在数据寄存器 fifo 中的数据，或者通过 spi 命令访问寄存器。
在待机或掉电模式下，单片机通过 spi 接口配置模块；
在发射或接收模式下，单片机通过 spi 接口接收或发射数据。
3、工作模式：
工作模式由 ce 和 pwr_up （config寄存器第1位）、 prim_rx（config寄存器第0位） 两寄存器共同操纵：
也可以理解为nrf2401有工作模式有四种：
收发模式，配置模式，空闲模式，关机模式
收发模式（三种）
enhanced shockbursttm收发模式
shockbursttm收发模式
直接收发模式
（只有enhanced shockbursttm收发模式支持自动ack和自动重发）
enhanced shockbursttm收发模式（常用）
nrf24l01自动处理字头和crc校验码。在接收数据时，自动把字头和crc校验码移去。在发送数据时，自动加上字头和crc校验码。
shockbursttm收发模式
发送方要求终端设备在接收到数据后有应答信号，以便发送方检测有无数据丢失，一旦丢失则重发数据。
直接收发模式
和传统的射频器件一样。数据必须是在传输频率为1mbps、250kbps 或者低频状态进行设定，以保证接收机能探测到信号。
在接收模式下，最多可以接收6路不同的数据。每一个数据通道使用不同的地址，但是共用相同的频道。也就是说6 个不同的nrf24l01设置为发送模式后可以与同一个设置为接收模式的nrf24l01 进行通讯，而设置为接收模式的nrf24l01可以对这6个发射端进行识别。
数据通道0是唯一的一个可以配置为40位自身地址的数据通道；而数据通道1~5 都为8位自身地址和32位公用地址(由通道1设置)。所有的数据通道都可以设置为enhanced shockburst 模式。
在接收端，确认收到数据后记录地址，并以此地址为目标地址发送应答信号。在发送端，通道0被用作接收应答信号，因此通道0的接收地址要与发送地址端地址相等，以确保接收到正确的应答信号。
配置模式 15 字节的配置字会在配置模式时下载到nrf2401 中，ce为0才能配置。
空闲模式（睡眠/待机模式）：用来减小平均电流的损耗，在该模式下，晶体振荡器处于部分工作状态，电流损耗由晶体振荡器频率决定。在待机模式期间，寄存器配置字内容保持不变。
掉电模式：nrf20l01 各功能关闭，保持电流消耗最小。该模式下，nrf24l01 停止工作，当设备达不到最小的电流损耗或最大电量枯竭时，设备就会进入掉电模式。
4、发送
enhanced shockbursttm发送流程
1．把地址和要发送的数据按时序送入nrf24l01；
2．配置config寄存器,使之进入发送模式；
3．微控制器把ce置高（至少10us)，激发enhanced shockbursttm发射;
4. 发射完成，nrf24l01进入空闲状态。
初始化nrf24l01到tx模式
1） ce置低
2） 写tx节点的地址
3） 写rx节点的地址，使能自动应答
4） 使能通道x的自动应答
5） 使能通道x的接收地址
6） 设置自动重发间隔时间和最大自动重发次数
7） 设置rf通道
8） 配置tx发射参数（低噪放大器增益、发射功率、无线速率)
9） 配置基本工作模式的参数
10）ce拉高，进入发送模式，注意ce要拉高一段时间才进入发送模式
/**
* @brief 配置发送模式
* @param 无
* @retval 无
*/
void nrf_tx_mode(void)
{
nrf_ce_low();
spi_nrf_writebuf(nrf_write_reg+tx_addr,tx_address,tx_adr_width); //写tx节点地址
spi_nrf_writebuf(nrf_write_reg+rx_addr_p0,rx_address,rx_adr_width); //设置rx节点地址,主要为了使能ack
spi_nrf_writereg(nrf_write_reg+en_aa,0x01); //使能通道0的自动应答
spi_nrf_writereg(nrf_write_reg+en_rxaddr,0x01); //使能通道0的接收地址
spi_nrf_writereg(nrf_write_reg+setup_retr,0x1a);//设置自动重发间隔时间:500us + 86us;最大自动重发次数:10次
spi_nrf_writereg(nrf_write_reg+rf_ch,chanal); //设置rf通道为chanal
spi_nrf_writereg(nrf_write_reg+rf_setup,0x07); //设置tx发射参数,0db增益,2mbps,低噪声增益开启
spi_nrf_writereg(nrf_write_reg+config,0x0e); //配置基本工作模式的参数;pwr_up,en_crc,16bit_crc,发射模式,开启所有中断
/*ce拉高，进入发送模式*/
nrf_ce_high();
delay(0xffff); //ce要拉高一段时间才进入发送模式
}
5、接收
enhanced shockbursttm接收流程
1．配置接收地址和要接收的数据包大小;
2．配置config寄存器，使之进入接收模式，把ce置高；
3. 130us后,nrf24lo1进入监视状态，等待数据包的到来；
4．当接收到正确的数据包(正确的地址和crc校验码)，nrf2401自动把字头、地址和crc校验位移去；
5.nrf24lo1通过把status寄存器的rx_dr置位(status一般引起微控制器中断)通知微控制器；
6．微控制器把数据从fifo读出(0x61指令)；
7．所有数据读取完毕后，可以清除status寄存器。进入四种主要的模式之—。
初始化nrf24l01到rx模式
1） ce置低
2）写rx节点地址
3）使能通道x的自动应答
4）使能通道0的接收地址
5）设置rf通信频率
6）选择通道x的有效数据宽度
7）设置tx发射参数
8）配置基本工作模式的参数
9）ce拉高，进入接收模式
/**
* @brief 配置并进入接收模式
* @param 无
* @retval 无
*/
void nrf_rx_mode(void)
{
nrf_ce_low();
spi_nrf_writebuf(nrf_write_reg+rx_addr_p0,rx_address,rx_adr_width);//写rx节点地址
spi_nrf_writereg(nrf_write_reg+en_aa,0x01); //使能通道0的自动应答
spi_nrf_writereg(nrf_write_reg+en_rxaddr,0x01);//使能通道0的接收地址
spi_nrf_writereg(nrf_write_reg+rf_ch,chanal); //设置rf通信频率
spi_nrf_writereg(nrf_write_reg+rx_pw_p0,rx_pload_width);//选择通道0的有效数据宽度
spi_nrf_writereg(nrf_write_reg+rf_setup,0x07); //设置tx发射参数,0db增益,2mbps,低噪声增益开启
spi_nrf_writereg(nrf_write_reg+config, 0x0f); //配置基本工作模式的参数;pwr_up,en_crc,16bit_crc,接收模式
/*ce拉高，进入接收模式*/
nrf_ce_high();
}
此外，还应有系统的初始化，主要有gpio初始化，spi初始化，nrf24l01中断初始化。
在gpio初始化中，需要注意各引脚的工作模式：
spi时钟，设置为复用推挽输出
spi输出引脚（somi），设置为复用推挽输出
spi输入引脚（somo），设置为悬浮输入
cs、ce引脚，使用软件控制，所以直接设置成推挽输出

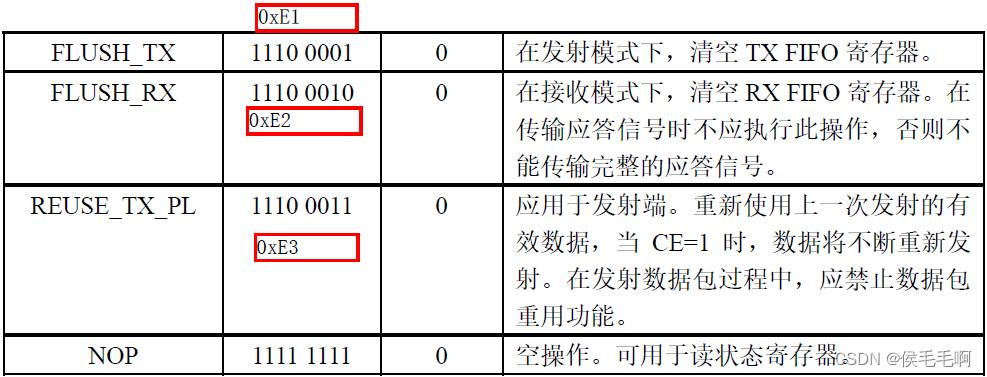

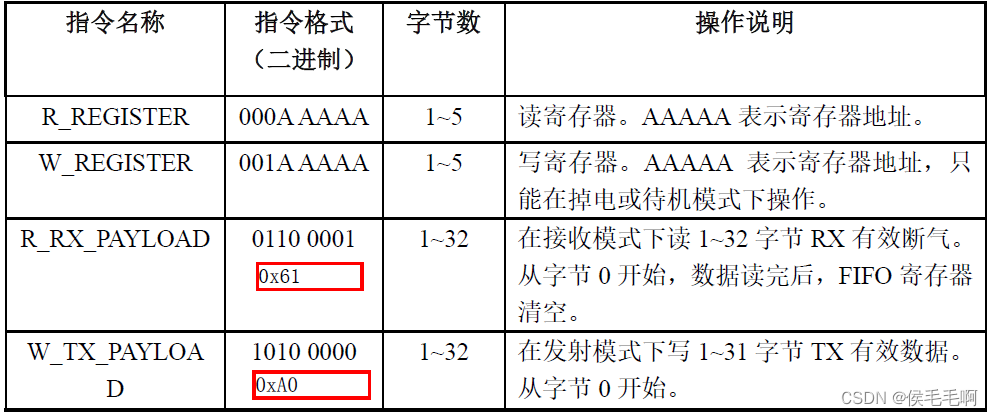

spi指令
所有的 spi 指令均在当 csn 由低到高开始跳变时执行；从 mosi 写命令的同时， miso实时返回 24l01 的状态值； spi 指令由命令字节和数据字节两部分组成。

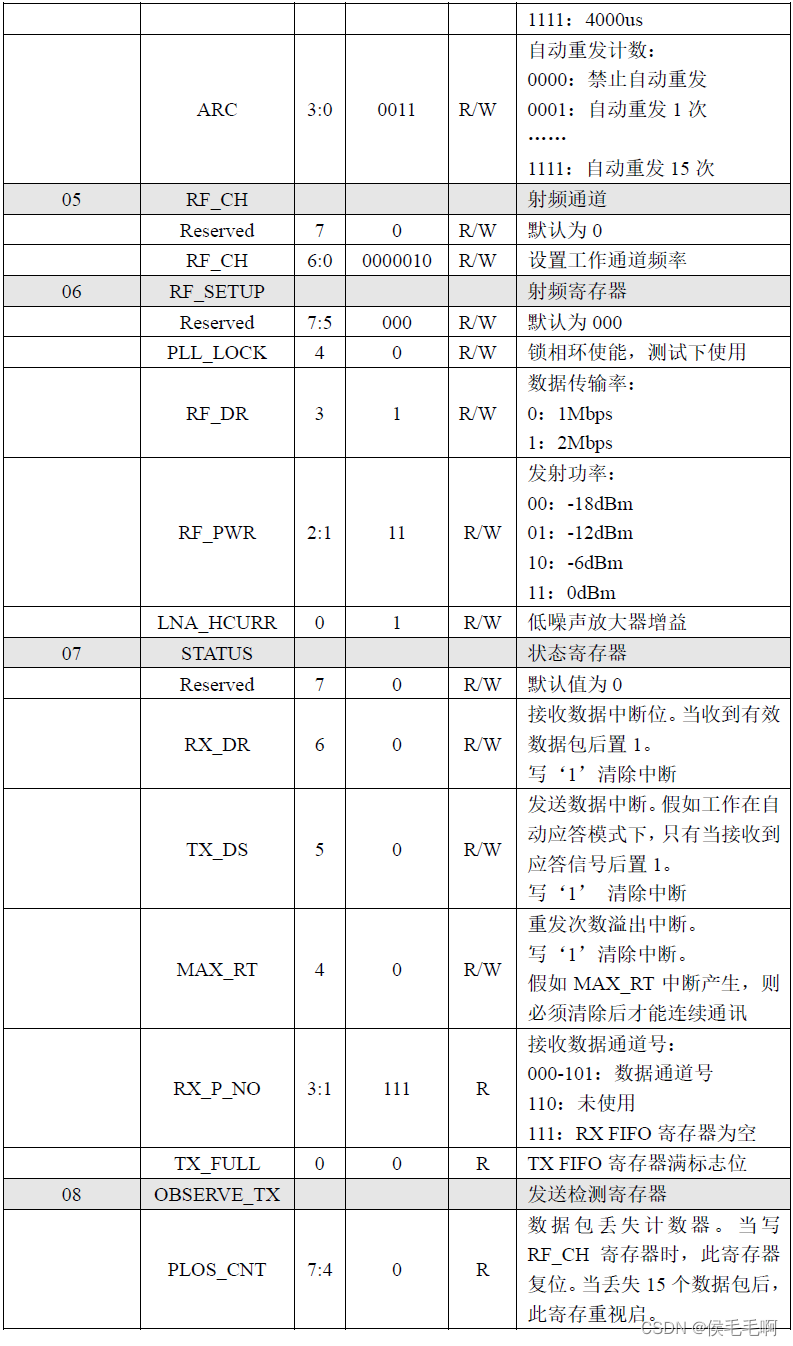

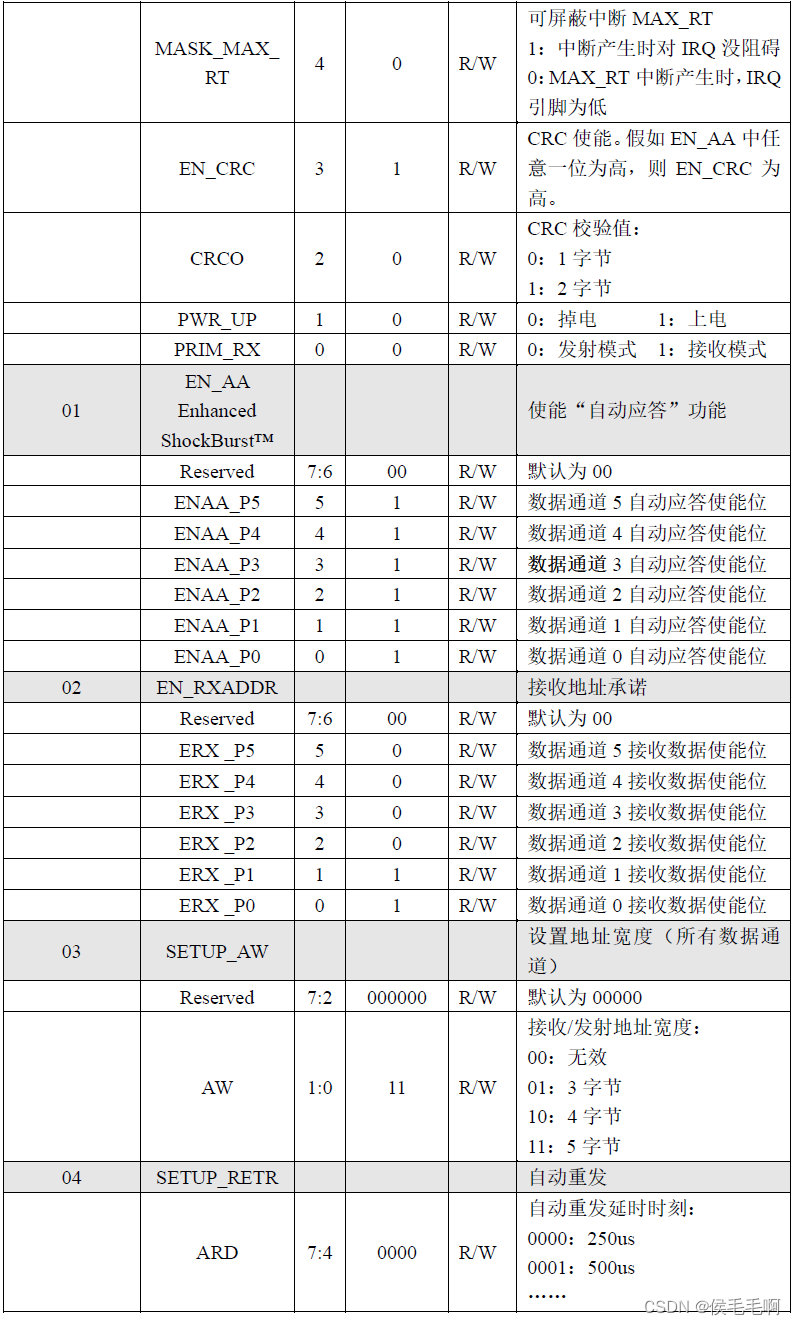

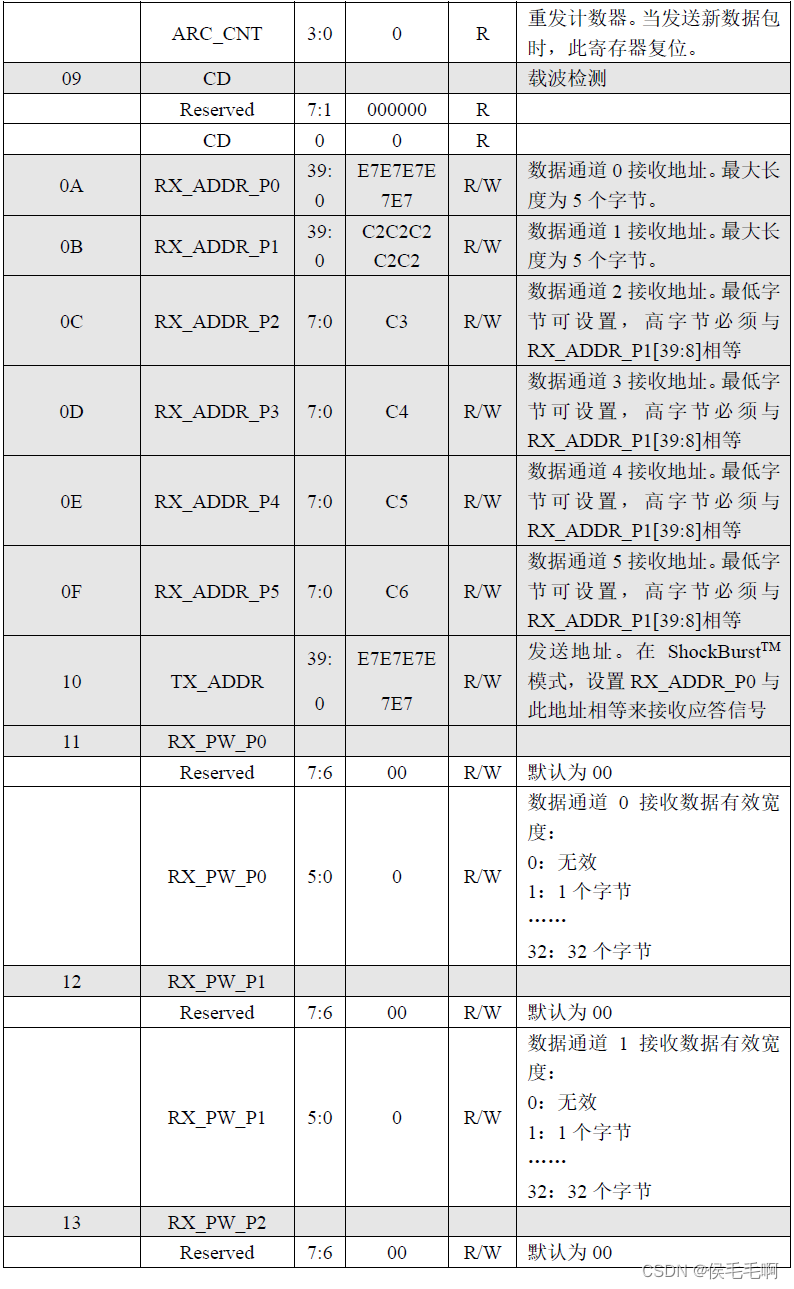

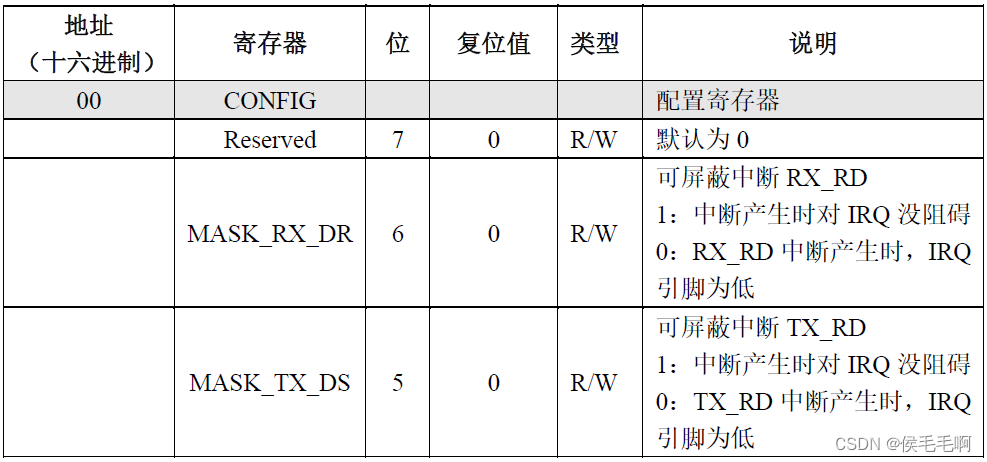

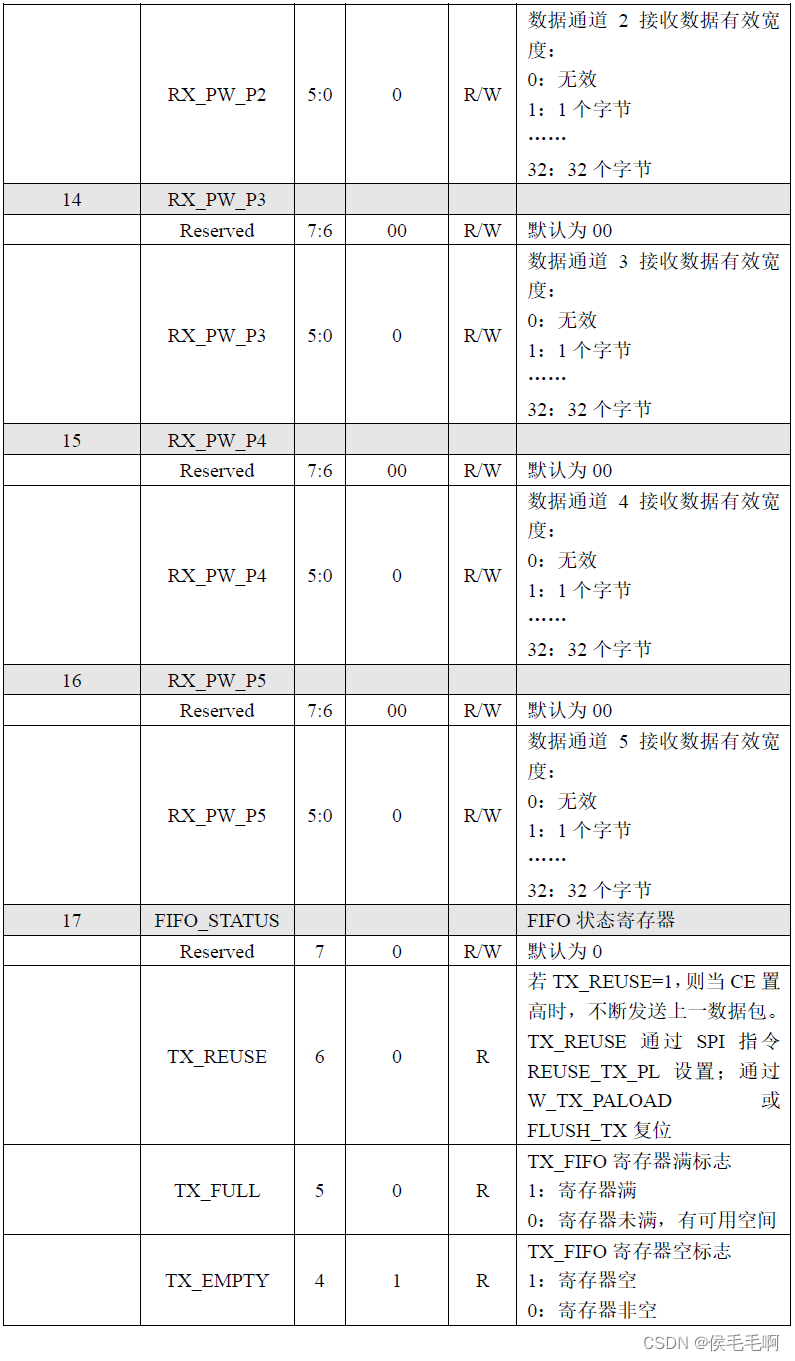

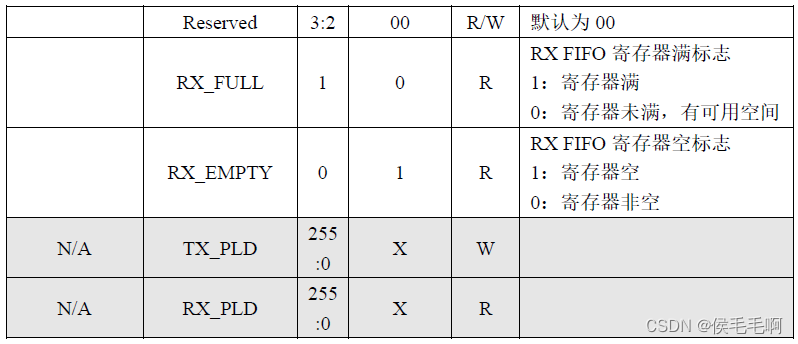

寄存器内容及说明
在写寄存器之前，一定要进入待机模式或掉电模式。
