ms1112驱动开发（iio框架）
ms1112驱动代码及测试程序在，如有需要自行下载
1.iio框架简介
iio全称是industriali/o，翻译过来就是工业i/o，大家不要看到“工业”两个字就觉得iio是只用于工业领域的。大家一般在搜索iio子系统的时候，会发现大多数讲的都是adc，这是因为iio就是为adc类传感器准备的，当然了dac也是可以的。大家常用的陀螺仪、加速度计、电压/电流测量芯片、光照传感器、压力传感器等内部都是有个adc，内部adc将原始的模拟数据转换为数字量，然后通过其他的通信接口，比如iic、spi等传输给soc。
因此，当你使用的传感器本质是adc或dac器件的时候，可以优先考虑使用iio驱动框架。
1.1 iio_dev结构体
iio子系统使用结构体iio_dev来描述一个具体iio设备，此设备结构体定义在include/linux/iio/iio.h文件中，结构体内容如下:
571 struct iio_dev {
572 int modes;
573 struct device dev;
574
575 struct iio_buffer *buffer;
576 int scan_bytes;
577 struct mutex mlock;
578
579 const unsigned long *available_scan_masks;
580 unsigned masklength;
581 const unsigned long *active_scan_mask;
582 bool scan_timestamp;
583 struct iio_trigger *trig;
584 struct iio_poll_func *pollfunc;
585 struct iio_poll_func *pollfunc_event;
586
587 struct iio_chan_spec const *channels;
588 int num_channels;
589
590 const char *name;
591 const char *label;
592 const struct iio_info *info;
593 const struct iio_buffer_setup_ops *setup_ops;
594
595 void *priv;
596 };
我们来看一下iio_dev结构体中几个比较重要的成员变量：
第571行，modes为设备支持的模式，可选择的模式如表所示：
| 模式 | 描述 |
|---|---|
| indio_drect_mode | 提供sysfs接口 |
| indio_buffer_triggered | 支持硬件缓冲触发 |
| indio_buffer_software | 支持软件缓冲触发 |
| indio_buffer_hardware | 支持硬件缓冲区 |
第575行，buffer为缓冲区
第576行，scan_bytes为捕获到，并且提供给缓冲区的字节数。
第579行，available_scan_masks为可选的扫描位掩码，使用触发缓冲区的时候可以通过设置掩码来确定使能哪些通道，使能以后的通道会将捕获到的数据发送到iio缓冲区。
第581行，active_scan_mask为缓冲区已经开启的通道掩码。只有这些使能了的通道数据才能被发送到缓冲区。
第582行，scan_timestamp为扫描时间戳，如果使能以后会将捕获时间戳放到缓冲区里面。
第583行，trig为iio设备当前触发器，当使用缓冲模式的时候。
第584行，pollfunc为一个函数，在接收到的触发器上运行。
第587行，channels为iio设备通道，为iio_chan_spec结构体类型，稍后会详细讲解iio通道。
第588行，num_channels为iio设备的通道数。
第590行，name为iio设备名字。
第592行，info为iio_info结构体类型，这个结构体里面有很多函数，需要驱动开发人员编写，非常重要!我们从用户空间读取iio设备内部数据，最终调用的就是iio_info里面的函数。稍后会详细讲解iio_info结构体。
第593行，setup_ops为 iio_buffer_setup_ops 结构体类型，内容如下:
530 struct iio_buffer_setup_ops {
531 int (*preenable)(struct iio_dev *);
532 int (*postenable)(struct iio_dev *);
533 int (*predisable)(struct iio_dev *);
534 int (*postdisable)(struct iio_dev *);
535 bool (*validate_scan_mask)(struct iio_dev *indio_dev,
536 const unsigned long *scan_mask);
537 };
可以看出iio_buffer_setup_ops 里面都是一些回调函数，在使能或禁用缓冲区的时候会调用这些函数。如果未指定的话就默认使用iio_triggered_buffer_setup_ops
1.2 iio_info结构体
iio_dev有个成员变量: info，为iio_info结构体指针变量，这个是我们在编写iio驱动的时候需要着重去实现的，因为用户空间对设备的具体操作最终都会反映到iio_info里面。iio_info结构体定义在 include/linux/iio/liio.h中，结构体定义如下(有省略):
445 struct iio_info {
446 const struct attribute_group *event_attrs;
447 const struct attribute_group *attrs;
448
449 int (*read_raw)(struct iio_dev *indio_dev,
450 struct iio_chan_spec const *chan,
451 int *val,
452 int *val2,
453 long mask);
454
455 int (*read_raw_multi)(struct iio_dev *indio_dev,
456 struct iio_chan_spec const *chan,
457 int max_len,
458 int *vals,
459 int *val_len,
460 long mask);
461
462 int (*read_avail)(struct iio_dev *indio_dev,
463 struct iio_chan_spec const *chan,
464 const int **vals,
465 int *type,
466 int *length,
467 long mask);
468
469 int (*write_raw)(struct iio_dev *indio_dev,
470 struct iio_chan_spec const *chan,
471 int val,
472 int val2,
473 long mask);
474
......
}
第447行，attrs是通用的设备属性。
第449和469行，分别为read_raw和 write_raw函数，这两个函数就是最终读写设备内部数据的操作函数，需要程序编写人员去实现的。比如应用读取一个ms1112的原始数据，那么最终完成工作的就是read_raw函数，我们需要在read_raw函数里面实现对ms1112芯片的读取操作。同理，write_raw是应用程序向ms1112芯片写数据，一般用于配置芯片，比如量程、数据速率等。这两个函数的参数都是一样的，我们依次来看一下:
indio_dev:需要读写的iio设备。
chan:需要读取的通道。
val，val2:对于read_raw函数来说 val和 val2这两个就是应用程序从内核空间读取到数据，一般就是传感器指定通道值，或者传感器的量程、分辨率等。对于 write_raw来说就是应用程序向设备写入的数据。val和 val2共同组成具体值，val是整数部分，val2是小数部分。但是val2也是对具体的小数部分扩大n倍后的整数值，因为不能直接从内核向应用程序返回一个小数值。比如现在有个值为1.00236，那么val就是1，vla2理论上来讲是0.00236，但是我们需要对0.00236扩大n倍，使其变为整数，这里我们扩大 1000000倍，那么val2就是2360。因此val=1，val2=2360。扩大的倍数我们不能随便设置，而是要使用linux定义的倍数，linux 内核里面定义的数据扩大倍数，或者说数据组合形式如表所示:
| 组合宏 | 描述 |
|---|---|
| iio_val_int | 整数值，没有小数。比如5000，那么就是val=5000，不需要设置val2 |
| iio_val_int_plus_micro | 小数部分扩大1000000倍，比如1.00236，此时val=1，val2=2360。 |
| iio_val_int_plus_nano | 小数部分扩大1000000000倍，同样是1.00236，此时val=1，val2=2360000。 |
| iio_val_int_plus_micro_db | db数据，和 iio_val_int_plus_micro数据形式一样，只是在后面添加 db。 |
| iio_val_int_mulitiple | 多个整数值，比如一次要传回6个整数值，那么val 和val2就不够用了.此宏主要用于iio_info的read_raw_multi函数。 |
| iio_val_fractional | 分数值，也就是val/val2。比如val=1， val2=4，那么实际值就是1/4。 |
| iio_val_fractional_log2 | 值为val>>val2,也就是val右移val2位。比如 val=25600，val2=4，那么真正的值就是 25600右移4位﹐25600>>4=1600. |
mask:掩码，用于指定我们读取的是什么数据，我们只有读出原始值以及对应的分辨率(量程)，才能计算出真实的电压值。此时就有两种数据值:传感器原始值、分辨率。linux 内核使用iio_chan_info_raw和iio_chan_info_scale这两个宏来表示原始值以及分辨率，这两个宏就是掩码。至于每个通道可以采用哪几种掩码，这个在我们初始化通道的时候需要驱动编写人员设置好。掩码有很多种，稍后讲解iio通道的时候详细讲解!
第462行的read_avail这种函数指针通常用于嵌入式系统中，特别是在驱动程序或数据采集模块中。它允许系统在运行时动态地选择或调用不同的读取可用数据的函数，具体操作可能涉及从传感器或其他数据源中获取数据，并将数据类型、长度等信息返回给调用者。
1.3 iio_chan_spec结构体
iio的核心就是通道，一个传感器可能有多路数据，比如一个ms1112adc芯片支持4路数据采集，那么它就有4个通道。
linux内核使用iio_chan_spec结构体来描述通道，定义在include/linux/iio/iio.h文件中，内容如下：
238 struct iio_chan_spec {
239 enum iio_chan_type type;
240 int channel;
241 int channel2;
242 unsigned long address;
243 int scan_index;
244 struct {
245 char sign;
246 u8 realbits;
247 u8 storagebits;
248 u8 shift;
249 u8 repeat;
250 enum iio_endian endianness;
251 } scan_type;
252 long info_mask_separate;
253 long info_mask_separate_available;
254 long info_mask_shared_by_type;
255 long info_mask_shared_by_type_available;
256 long info_mask_shared_by_dir;
257 long info_mask_shared_by_dir_available;
258 long info_mask_shared_by_all;
259 long info_mask_shared_by_all_available;
260 const struct iio_event_spec *event_spec;
261 unsigned int num_event_specs;
262 const struct iio_chan_spec_ext_info *ext_info;
263 const char *extend_name;
264 const char *datasheet_name;
265 unsigned modified:1;
266 unsigned indexed:1;
267 unsigned output:1;
268 unsigned differential:1;
269 };
来看一下iio_chan_spec结构体中一些比较重要的成员变量:
第239行，type为通道类型,iio_chan_type是一个枚举类型，列举出了可以选择的通道类型，定义在include/uapi/linux/iio/types.h文件里面，内容如下:
enum iio_chan_type {
iio_voltage, //电压
iio_current, //电流
iio_power, //功率
iio_accel, //加速度
iio_angl_vel, //角速度
iio_magn, //磁场强度
iio_light, //光强度
iio_intensity, //强度
iio_proximity, //接近度
iio_temp, //温度
iio_incli, //倾斜度
iio_rot, //旋转
iio_angl, //角度
iio_timestamp, //时间戳
iio_capacitance, //电容
iio_altvoltage, //备用电压
iio_cct, //色温
iio_pressure, //压力
iio_humidityrelative, //相对湿度
iio_activity, //活动状态
iio_steps, //步数
iio_energy, //能量
iio_distance, //距离
iio_velocity, //速度
iio_concentration, //浓度
iio_resistance, //电阻
iio_ph, //ph 值
iio_uvindex, //紫外线指数
iio_electricalconductivity, //电导率
iio_count, //计数
iio_index, //索引
iio_gravity, //重力
iio_positionrelative, //相对位置
iio_phase, //相位
iio_massconcentration, //质量浓度
};
可以看出，目前linux内核支持的传感器类型非常丰富，而且支持类型也会不断的增加。ms1112是adc，那就是iio_voltage类型。
继续来看iio_chan_spec结构体，第266行，当成员变量indexed 为1时候,channel为通道索引。
第265行，当成员变量modified为1的时候，channel2为通道修饰符。通道修饰符主要是影响sysfs下的通道文件名字，后面我们会讲解sysfs下通道文件名字组成形式。
第242行的address成员变量用户可以自定义，但是一般会设置为此通道对应的芯片数据寄存器地址。address 也可以用作其他功能，自行选择，也可以不使用address，一切以实际情况为准。
第243行，当使用触发缓冲区的时候，scan_index是扫描索引。
第244~251，scan_type是一个结构体，描述了扫描数据在缓冲区中的存储格式。我们依次来看一下scan_type各个成员变量的涵义:
scan_type.sign:如果为‘u’表示数据为无符号类型，为‘s’的话为有符号类型。
scan_type.realbits:数据真实的有效位数，比如很多传感器说的10位adc，其真实有效数据就是10位。
scan_type.storagebits:存储位数，有效位数+填充位。比如有些传感器adc是12位的，那么我们存储的话肯定要用到2个字节，也就是16位，这16位就是存储位数。
scan_type.shift:右移位数，也就是存储位数和有效位数不一致的时候，需要右移的位数，这个参数不总是需要，一切以实际芯片的数据手册位数。
scan_type.repeat:实际或存储位的重复数量。
scan_type.endianness:数据的大小端模式，可设置为iio_cpu、iio_be(大端)或iio_le(小端)。
第252行，info_mask_separate标记某些属性专属于此通道，include/linux/iio/types.h文件中的iio chan_info_enum枚举类型描述了可选的属性值。
第254行，info_mask_shared_by_type标记导出的信息由相同类型的通道共享。也就是iio_chan_spec.type成员变量相同的通道。
第256行，info_mask_shared_by_dir标记某些导出的信息由相同方向的通道共享。
第258行，info_mask_shared_by_all表设计某些信息所有的通道共享，无论这些通道的类型、方向如何，全部共享。
第265行，modified为1的时候，channel2为通道修饰符。
第266行，indexed为1的时候，channel为通道索引。
第267行，output表示为输出通道。
第268行，differential表示为差分通道。
2. 程序编写
2.1 驱动程序编写
主要结构体：
static const struct iio_info ms1112_info = {
.read_raw = ms1112_read_raw,
.write_raw = ms1112_write_raw,
.read_avail = ms1112_read_avail,
};
struct ms1112_data {
struct ms1112_channel_data channel_data[ms1112_channels];
struct ms1112_thresh_data thresh_data[ms1112_channels];
const struct ms1112_chip_data *chip;
struct mutex lock;
void *private_data; /* 私有数据 */
//int16_t value; /* adc数据 */
struct i2c_client *client;
};
主要函数：
static int ms1112_get_adc_result(struct ms1112_data *data, int chan, int *val)
{
int ret, pga, dr , mode;
unsigned int mask, cfg;
ret = 0;
if (chan < 0 || chan >= ms1112_channels)
return -einval;
mode = data->channel_data[chan].mode;
pga = data->channel_data[chan].pga;
dr = data->channel_data[chan].data_rate;
mask = ms1112_cfg_mux_mask | ms1112_cfg_pga_mask |
ms1112_cfg_dr_mask | ms1112_cfg_mod_mask | ms1112_singleshot << 7;
cfg = chan << ms1112_cfg_mux_shift | pga << ms1112_cfg_pga_shift |
dr << ms1112_cfg_dr_shift | mode << ms1112_cfg_mod_shift | ms1112_singleshot << 7;
printk("mask = %u\n", mask);
printk("cfg = %u\n", cfg);
cfg = (cfg & mask);
#if 0
ms1112_write_reg(data, ms1112_cfg_reg, ms1112_default_config);
#else
ms1112_write_reg(data, ms1112_cfg_reg, cfg);
#endif
ret = ms1112_readdata(data,val);
if(ret<0)
{
printk("failed to read data!\n");
}
return ret;
}
static int ms1112_read_avail(struct iio_dev *indio_dev,
struct iio_chan_spec const *chan,
const int **vals, int *type, int *length,
long mask)
{
struct ms1112_data *data = iio_priv(indio_dev);
if (chan->type != iio_voltage)
return -einval;
switch (mask) {
case iio_chan_info_scale:
*type = iio_val_fractional_log2;
*vals = data->chip->scale;
*length = data->chip->scale_len;
return iio_avail_list;
case iio_chan_info_samp_freq:
*type = iio_val_int;
*vals = data->chip->data_rate;
*length = data->chip->data_rate_len;
return iio_avail_list;
default:
return -einval;
}
}

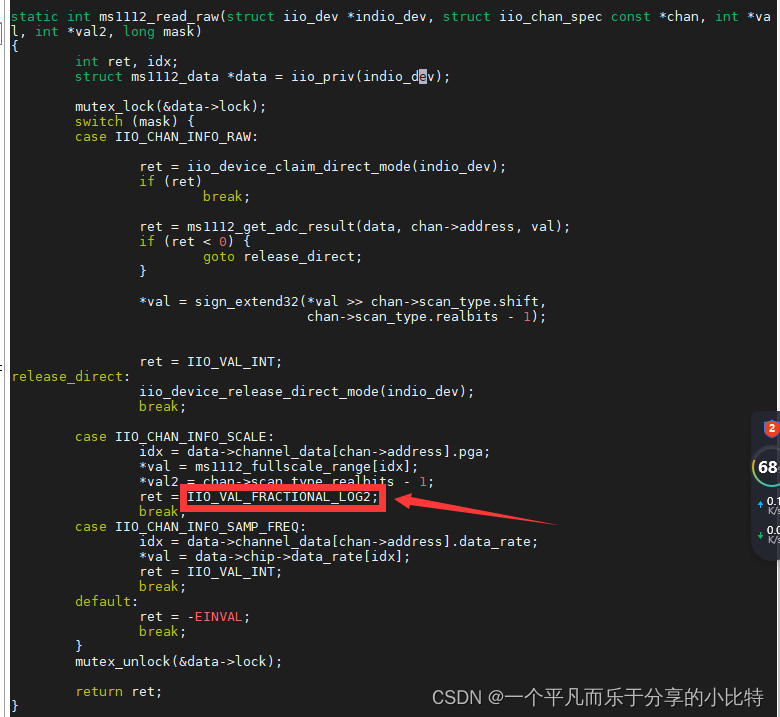

static int ms1112_read_raw(struct iio_dev *indio_dev, struct iio_chan_spec const *chan, int *val, int *val2, long mask)
{
int ret, idx;
struct ms1112_data *data = iio_priv(indio_dev);
mutex_lock(&data->lock);
switch (mask) {
case iio_chan_info_raw:
ret = iio_device_claim_direct_mode(indio_dev);
if (ret)
break;
ret = ms1112_get_adc_result(data, chan->address, val);
if (ret < 0) {
goto release_direct;
}
*val = sign_extend32(*val >> chan->scan_type.shift,
chan->scan_type.realbits - 1);
ret = iio_val_int;
release_direct:
iio_device_release_direct_mode(indio_dev);
break;
case iio_chan_info_scale:
idx = data->channel_data[chan->address].pga;
*val = ms1112_fullscale_range[idx];
*val2 = chan->scan_type.realbits - 1;
ret = iio_val_fractional_log2;
break;
case iio_chan_info_samp_freq:
idx = data->channel_data[chan->address].data_rate;
*val = data->chip->data_rate[idx];
ret = iio_val_int;
break;
default:
ret = -einval;
break;
}
mutex_unlock(&data->lock);
return ret;
}
static int ms1112_write_raw(struct iio_dev *indio_dev,
struct iio_chan_spec const *chan, int val,
int val2, long mask)
{
struct ms1112_data *data = iio_priv(indio_dev);
int ret;
mutex_lock(&data->lock);
switch (mask) {
case iio_chan_info_scale:
ret = ms1112_set_scale(data, chan, val, val2);
break;
case iio_chan_info_samp_freq:
ret = ms1112_set_data_rate(data, chan->address, val);
break;
default:
ret = -einval;
break;
}
mutex_unlock(&data->lock);
return ret;
}
static int ms1112_probe(struct i2c_client *client,const struct i2c_device_id *id)
{
struct iio_dev *indio_dev;
const struct ms1112_chip_data *chip;
struct ms1112_data *data;
int ret;
int i;
chip = device_get_match_data(&client->dev);
if (!chip)
chip = (const struct ms1112_chip_data *)id->driver_data;
if (!chip)
return dev_err_probe(&client->dev, -einval, "unknown chip\n");
indio_dev = devm_iio_device_alloc(&client->dev, sizeof(*indio_dev));
if (!indio_dev)
return -enomem;
data = iio_priv(indio_dev);
i2c_set_clientdata(client, indio_dev);
mutex_init(&data->lock);
indio_dev->name = ms1112_drv_name;
indio_dev->info = chip->info;
indio_dev->modes = indio_direct_mode;
indio_dev->channels = chip->channels;
indio_dev->num_channels = chip->num_channels;
data->chip = chip;
data->client = client;
for (i = 0; i < ms1112_channels; i++) {
int realbits = indio_dev->channels[i].scan_type.realbits;
data->thresh_data[i].low_thresh = -1 << (realbits - 1);
data->thresh_data[i].high_thresh = (1 << (realbits - 1)) - 1;
}
/* we need to keep this abi the same as used by hwmon ads1015 driver */
ms1112_get_channels_config(client);
ret = iio_device_register(indio_dev);
printk("ret = %d\n",ret);
if (ret)
dev_err(&client->dev, "failed to register iio device\n");
return ret;
}
2.2 测试程序
#include <sys/time.h>
#include <signal.h>
#include <fcntl.h>
#include <errno.h>
/* 字符串转数字，将浮点小数字符串转换为浮点数数值 */
#define sensor_float_data_get(ret, index, str, member)\
ret = file_data_read(file_path[index], str);\
dev->member = atof(str);\
/* 字符串转数字，将整数字符串转换为整数数值 */
#define sensor_int_data_get(ret, index, str, member)\
ret = file_data_read(file_path[index], str);\
dev->member = atoi(str);\
/* adc iio框架对应的文件路径 */
static char *file_path[] = {
"/sys/bus/iio/devices/iio:device0/in_voltage1_scale",
"/sys/bus/iio/devices/iio:device0/in_voltage1_raw",
};
/* 文件路径索引，要和file_path里面的文件顺序对应 */
enum path_index {
in_voltage_scale = 0,
in_voltage_raw,
};
/*
* adc数据设备结构体
*/
struct adc_dev{
int raw;
float scale;
float act;
};
struct adc_dev ms1112adc;
/*
* @description : 读取指定文件内容
* @param – filename : 要读取的文件路径
* @param - str : 读取到的文件字符串
* @return : 0 成功;其他 失败
*/
static int file_data_read(char *filename, char *str)
{
int ret = 0;
file *data_stream;
data_stream = fopen(filename, "r"); /* 只读打开 */
if(data_stream == null) {
printf("can't open file %s\r\n", filename);
return -1;
}
ret = fscanf(data_stream, "%s", str);
if(!ret) {
printf("file read error!\r\n");
} else if(ret == eof) {
/* 读到文件末尾的话将文件指针重新调整到文件头 */
fseek(data_stream, 0, seek_set);
}
fclose(data_stream); /* 关闭文件 */
return 0;
}
/*
* @description : 获取adc数据
* @param - dev : 设备结构体
* @return : 0 成功;其他 失败
*/
static int adc_read(struct adc_dev *dev)
{
int ret = 0;
char str[50];
sensor_float_data_get(ret, in_voltage_scale, str, scale);
sensor_int_data_get(ret, in_voltage_raw, str, raw);
/* 转换得到实际电压值mv */
dev->act = (dev->scale * dev->raw)/1000.f;
return ret;
}
/*
* @description : main主程序
* @param – argc : argv数组元素个数
* @param - argv : 具体参数
* @return : 0 成功;其他 失败
*/
int main(int argc, char *argv[])
{
int ret = 0;
if (argc != 1) {
printf("error usage!\r\n");
return -1;
}
while (1) {
ret = adc_read(&ms1112adc);
if(ret == 0) { /* 数据读取成功 */ \
printf("adc原始值：%d，电压值：%.3fv\r\n", ms1112adc.raw, ms1112adc.act);
}
usleep(100000); /*100ms */
}
return 0;
}
3. 实验测试

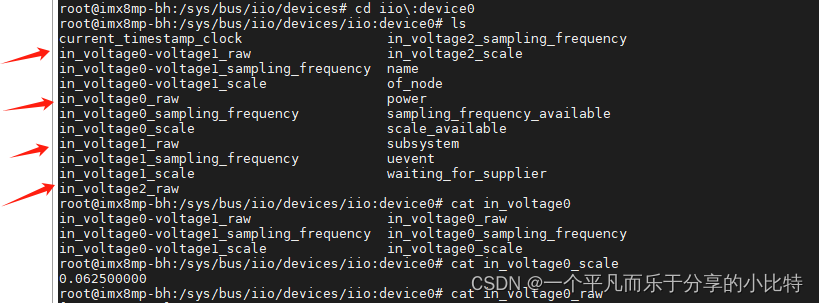

加载驱动后可以看到在开发板的/sys/bus/iio/devices下有iio:device0设备，这个设备正式我们ms1112adc芯片的sysfs文件信息，进入该目录，可以显示该芯片的目录信息
解释如下：
in_voltage*_raw:对应该通道采样的adc原始值
in_voltage*_sampling_frequency:对应通道的采样频率
in_voltage*_scale:用于存放对应通道输入电压比例因子
举个例子我们cat in_voltage0_scale显示0.062500000，那这个值是如何算出的呢
其实我们不难发现，

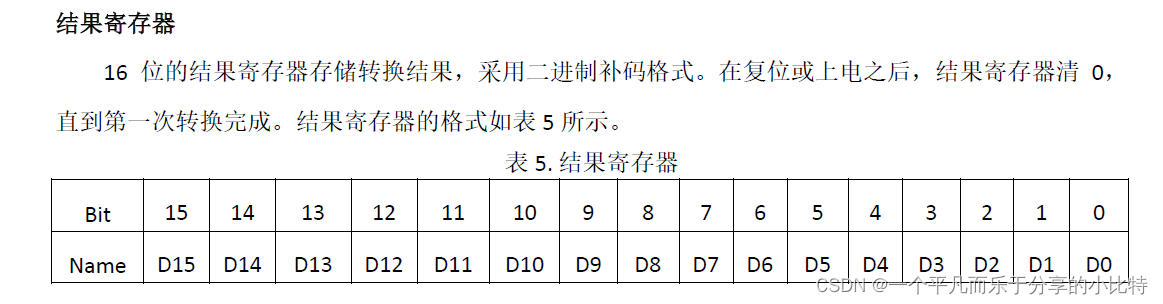

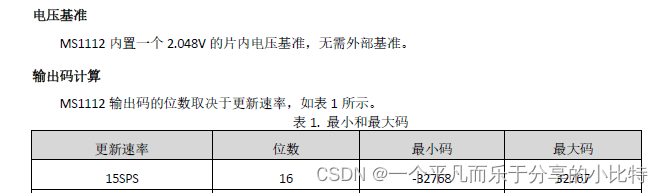

我们的结果寄存器一共16位，最高位为符号位，因此结果寄存器的adc采样值范围为-215~215,即-32768-32767。
我们在iio_chan_info_scale掩码情况下，设置的组合宏为iio_val_fractional_log2，值为val>>val2,也就是val右移val2位。假设满量程，则val值为2048，val2为15，2048/(2^15)=0.0625。刚好等于in_voltage0_scale的值。

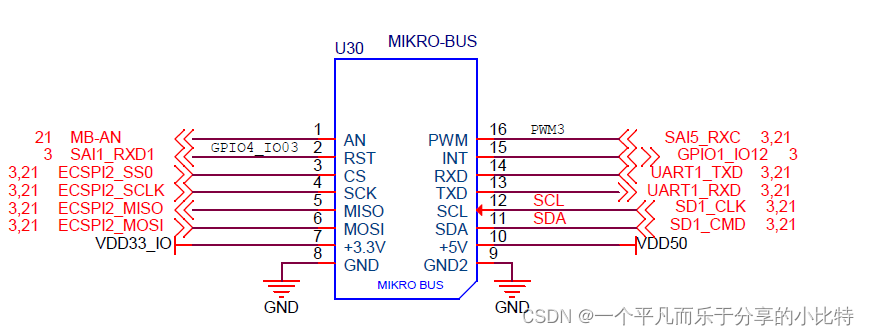

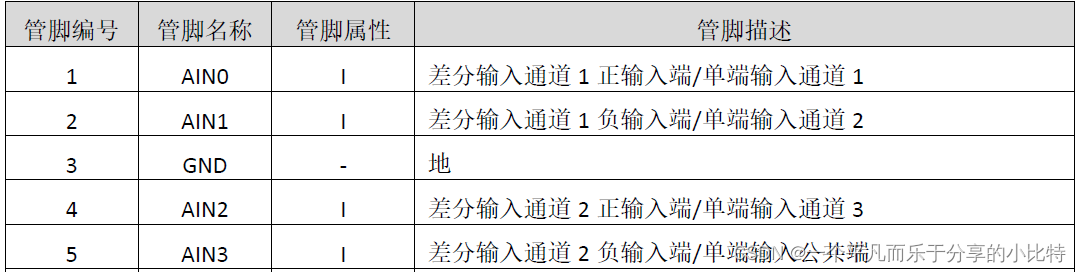

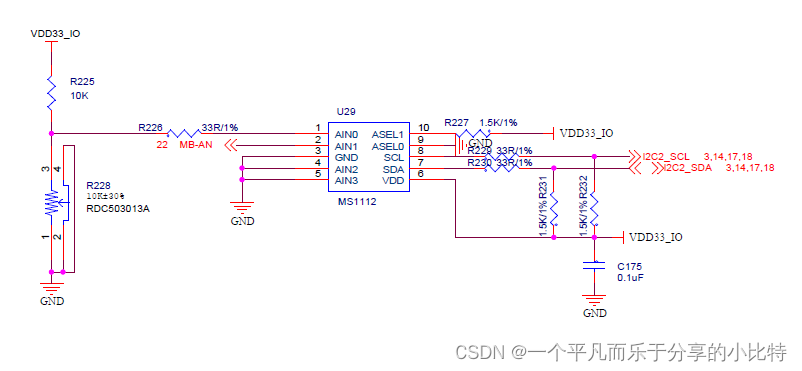

这里我们测试voltage1通道，voltage1为ain1,ain1接mikro-bus,我们只需接一个烟雾传感器，即可测试

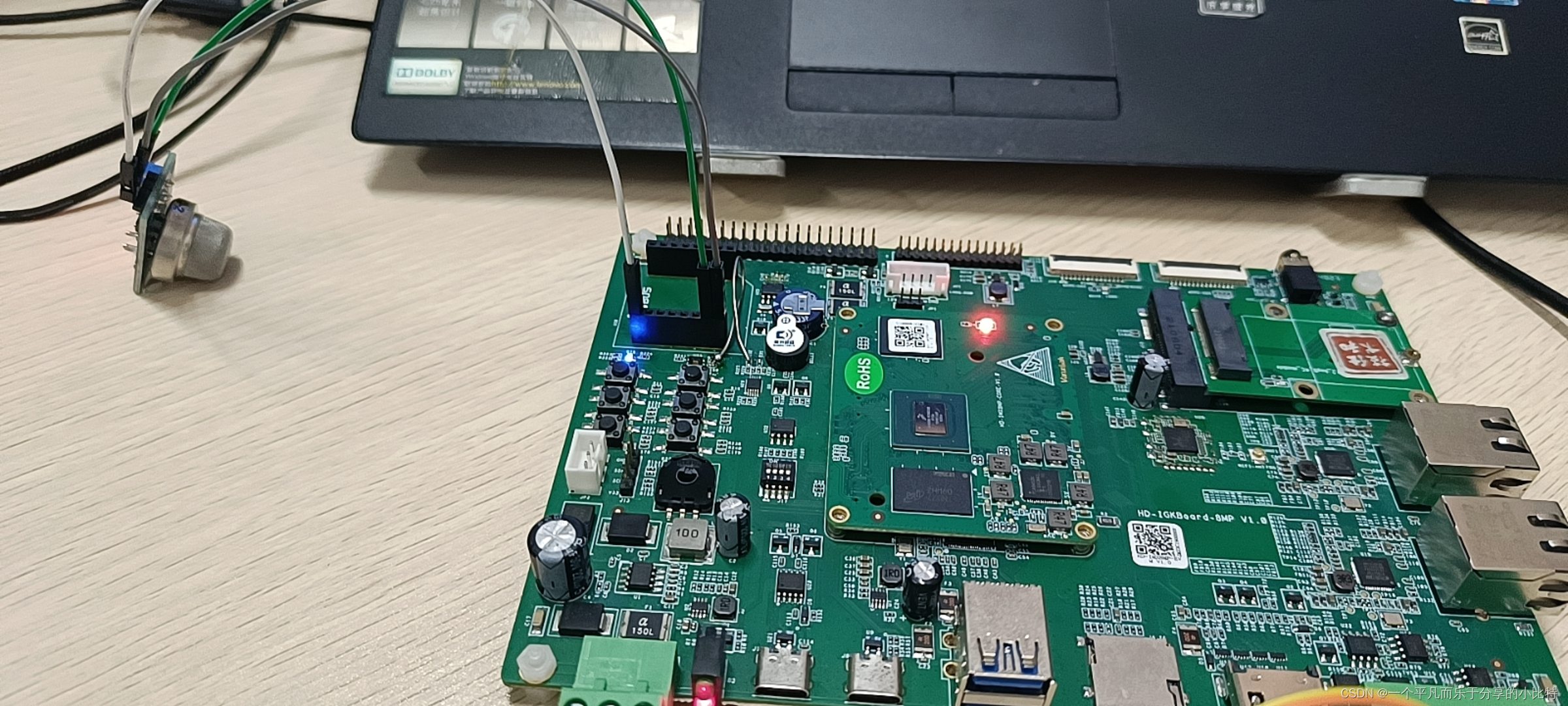

烟雾传感器连接：
输入insmod ms1112.ko加载驱动，./adcapp运行测试程序
我们可以点燃纸张，进行测试

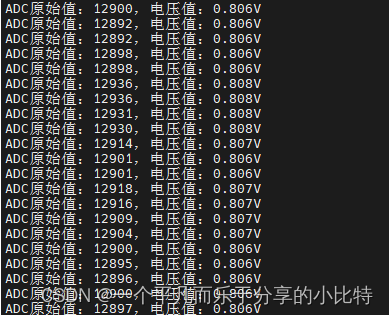

点燃纸张前：

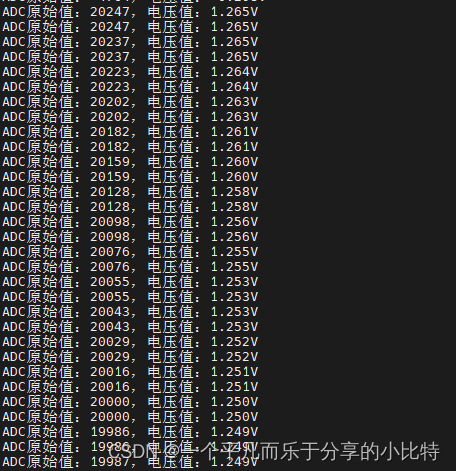

点燃纸张后：
我们发现点燃后电压值降低。
发表评论
