我要评论因为毕业设计需要测量功率，但在matlab还没找到合适的模块（可能是水平不够，如果大家有能直接测量的模块请多多指教~），目前综合了一下网上的几个方案，简单的学习并且验证了一下使用方法，供大家参考一下，如有错误，欢迎指正~
首先放一个有功功率的公式,之后的验证就是围绕这个公式进行的。
1、利用discrete-time integrator模块
关于这个模块的原理，下面这篇博客讲的挺好的，所以就不再分析了，就直接上应用。simulink常用模块库(integrator/discrete-timeintegrator)_discrete-time integrator-csdn博客

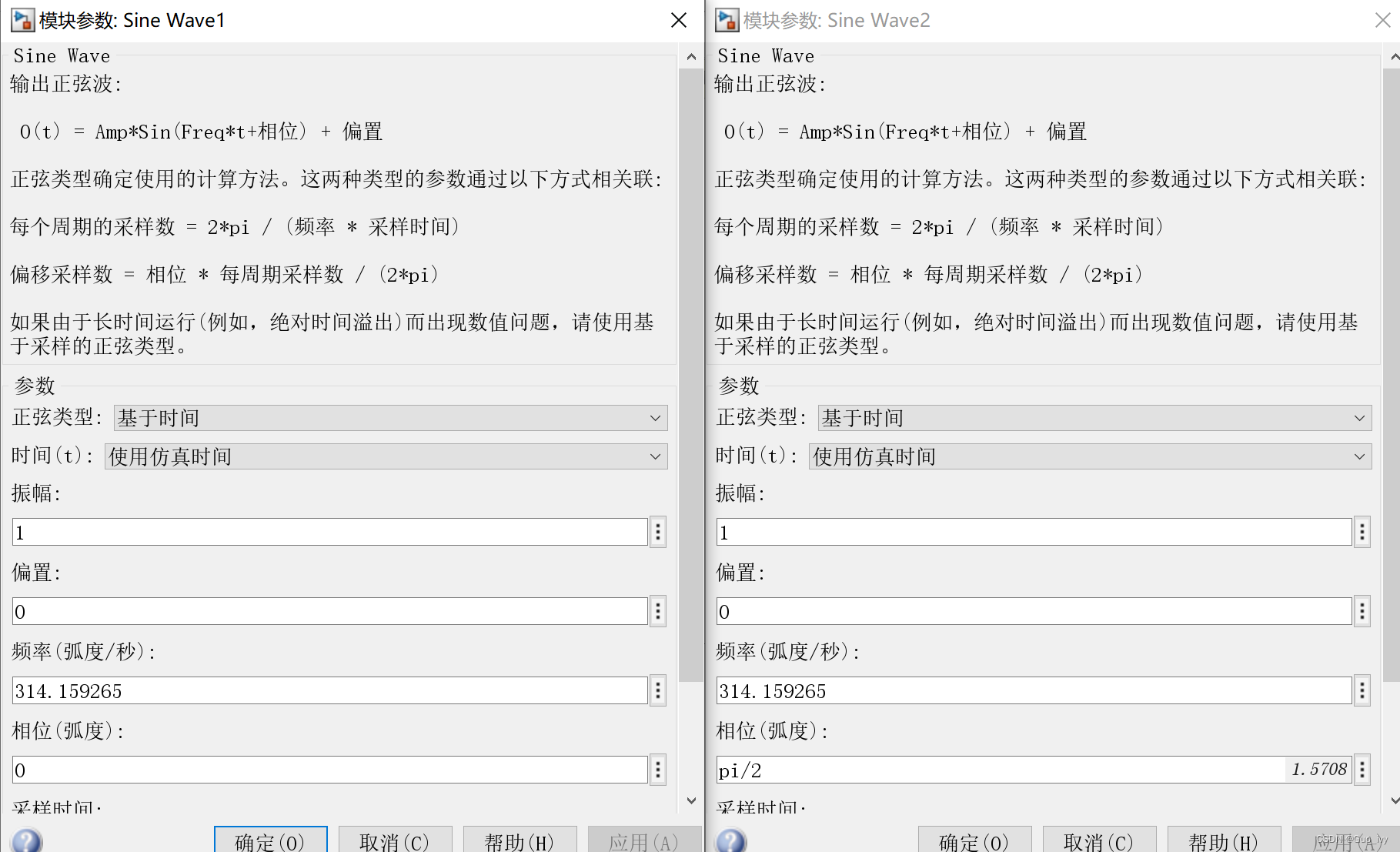

首先，创建两个sine wave信号源。分别为sine wave1，sine wave2，其内部的配置如下所示，设置频率均为50hz，其中sine wave2的相位为90°即
。
根据公式可以算出，此时的有功功率应该为0。

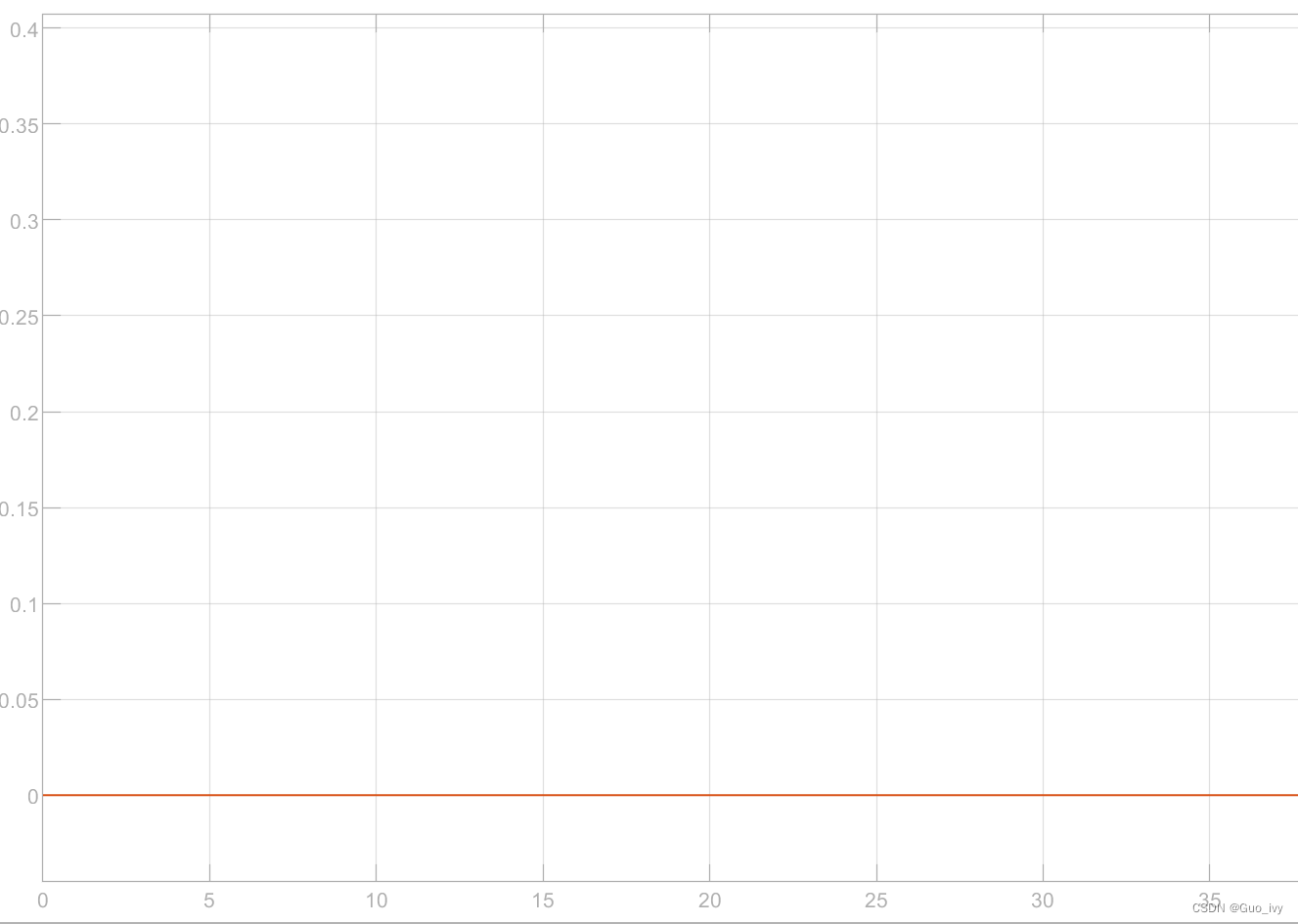

通过功率测量模块进行验证：

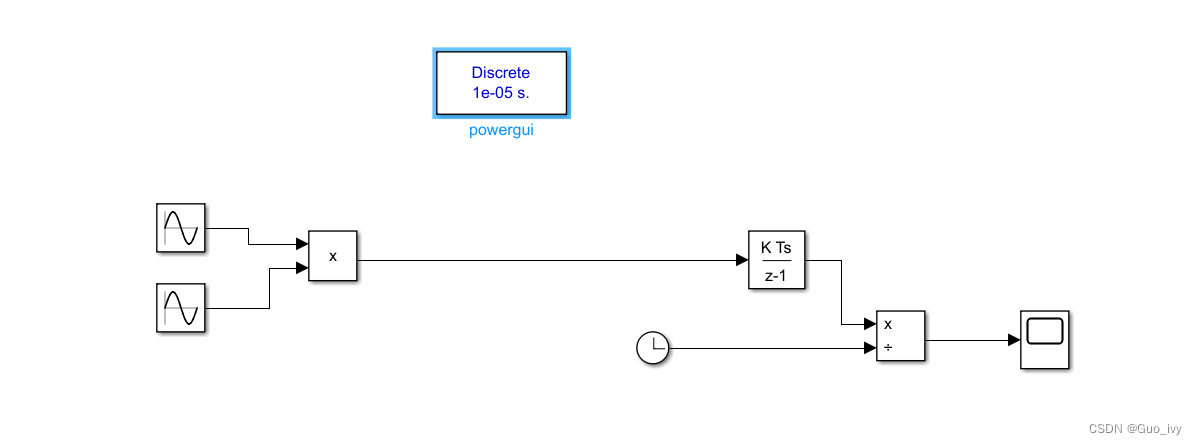

整体的搭建如下所示。

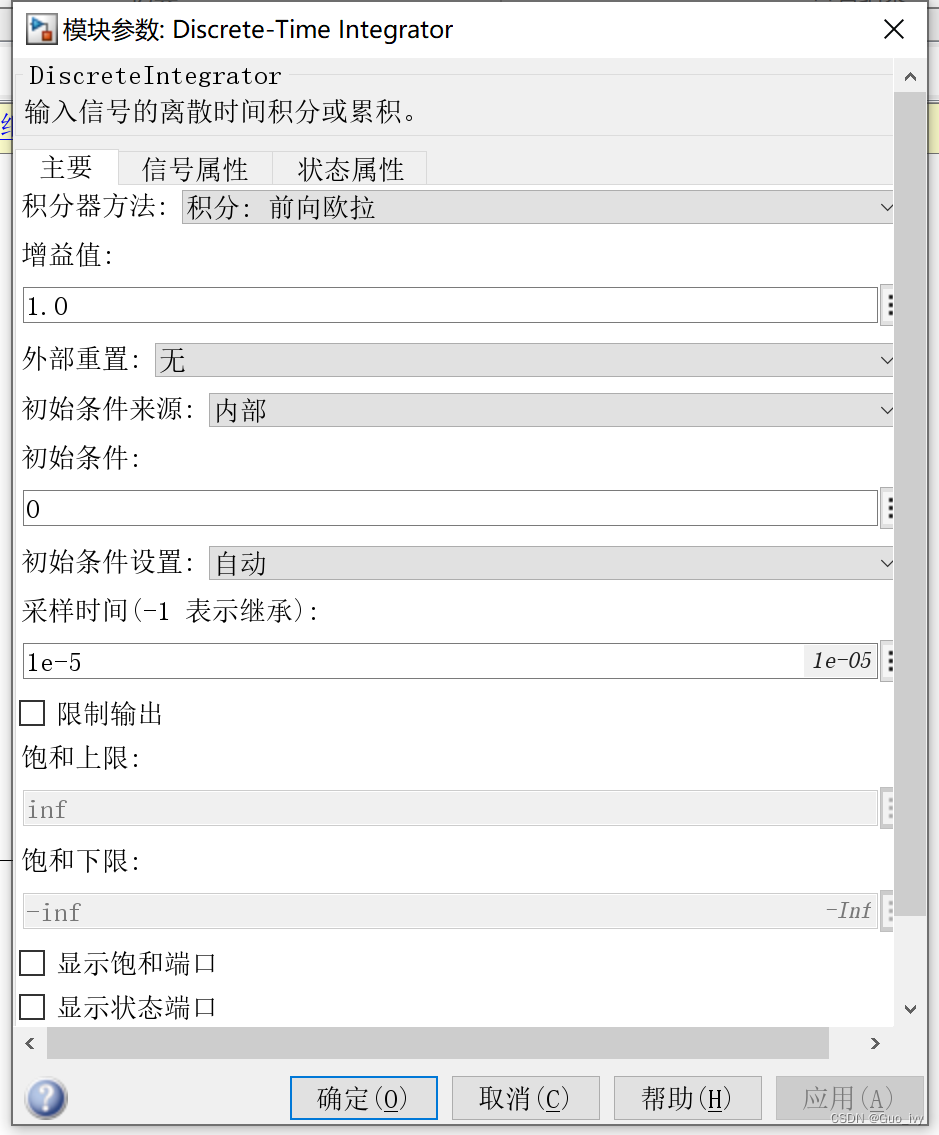

其中discrete-time integrator模块的参数如下，采样时间对应的是powergui中的采样时间。
clock模块用的是默认参数。

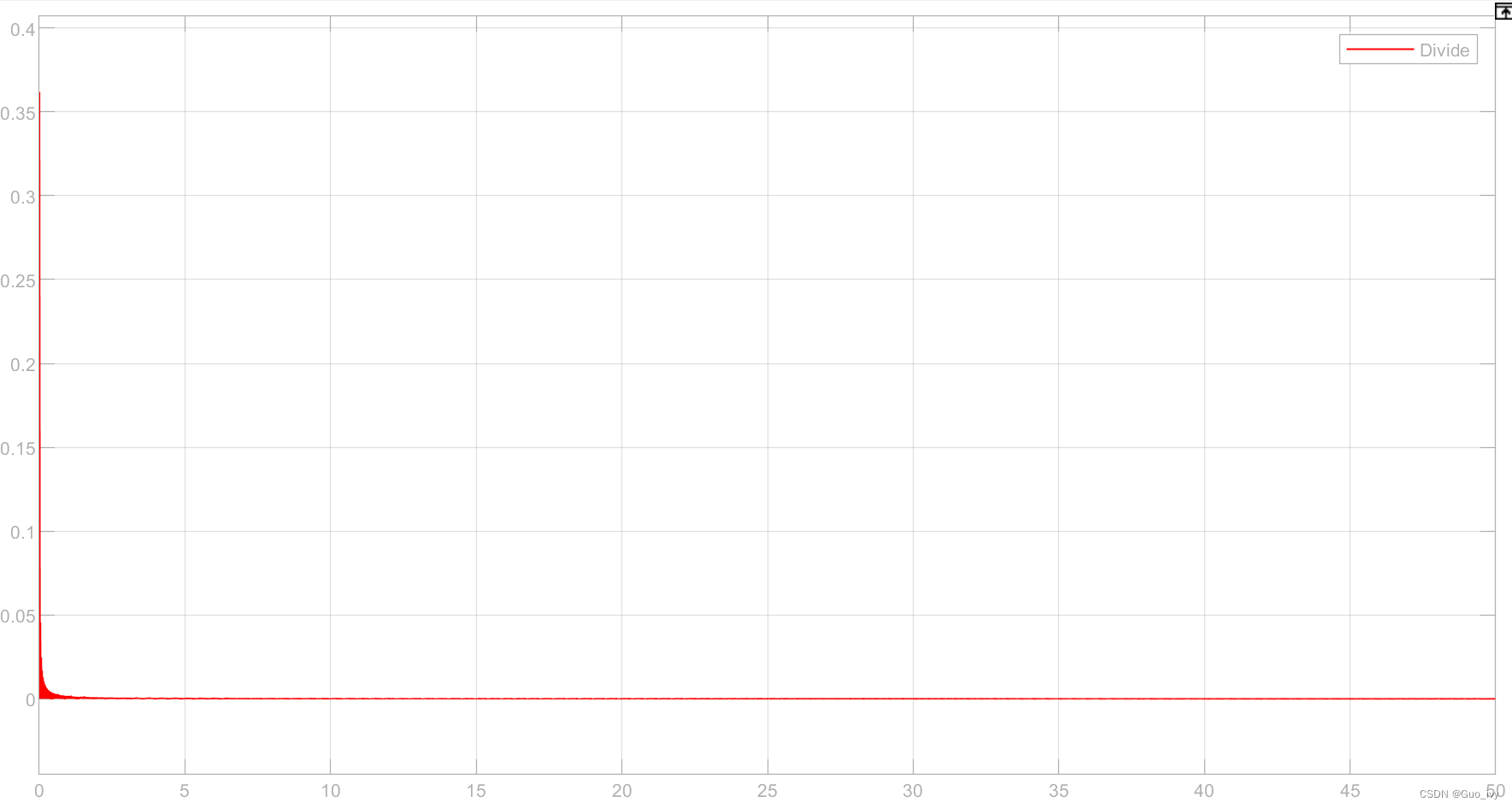

最终输出的有功功率的波形如下图所示：
2、利用mean模块

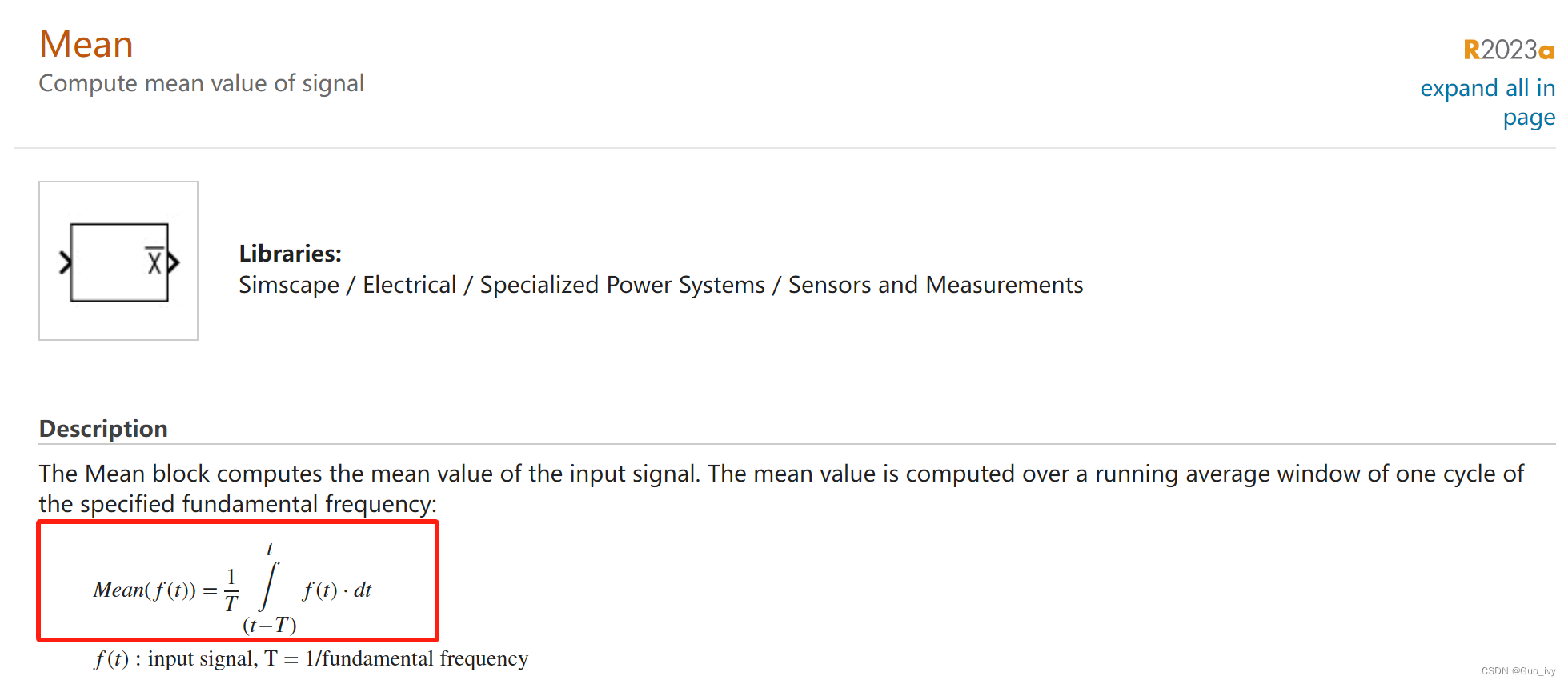

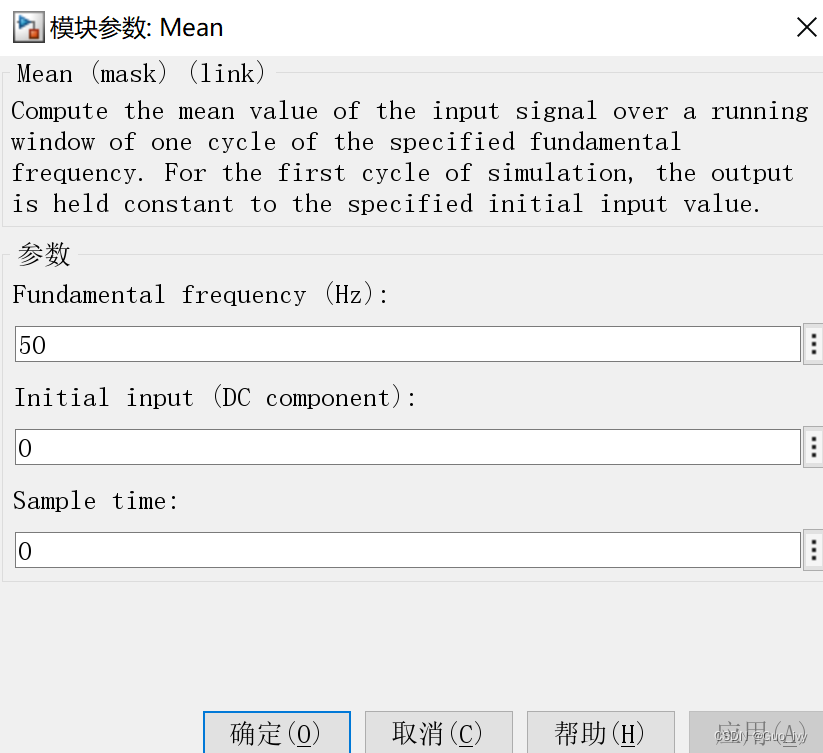

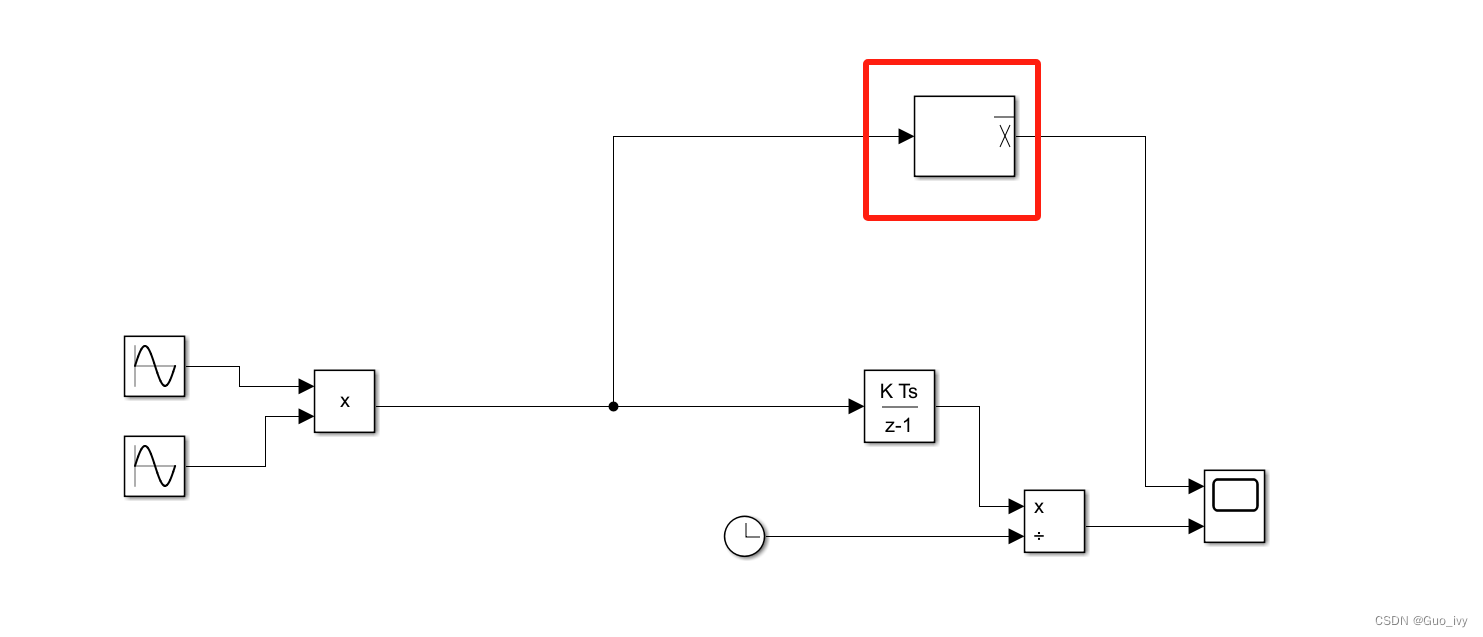

根据公式以及对比mean的描述，可以看到可以使用mean对电压电流瞬时值的乘积做一个平均值。

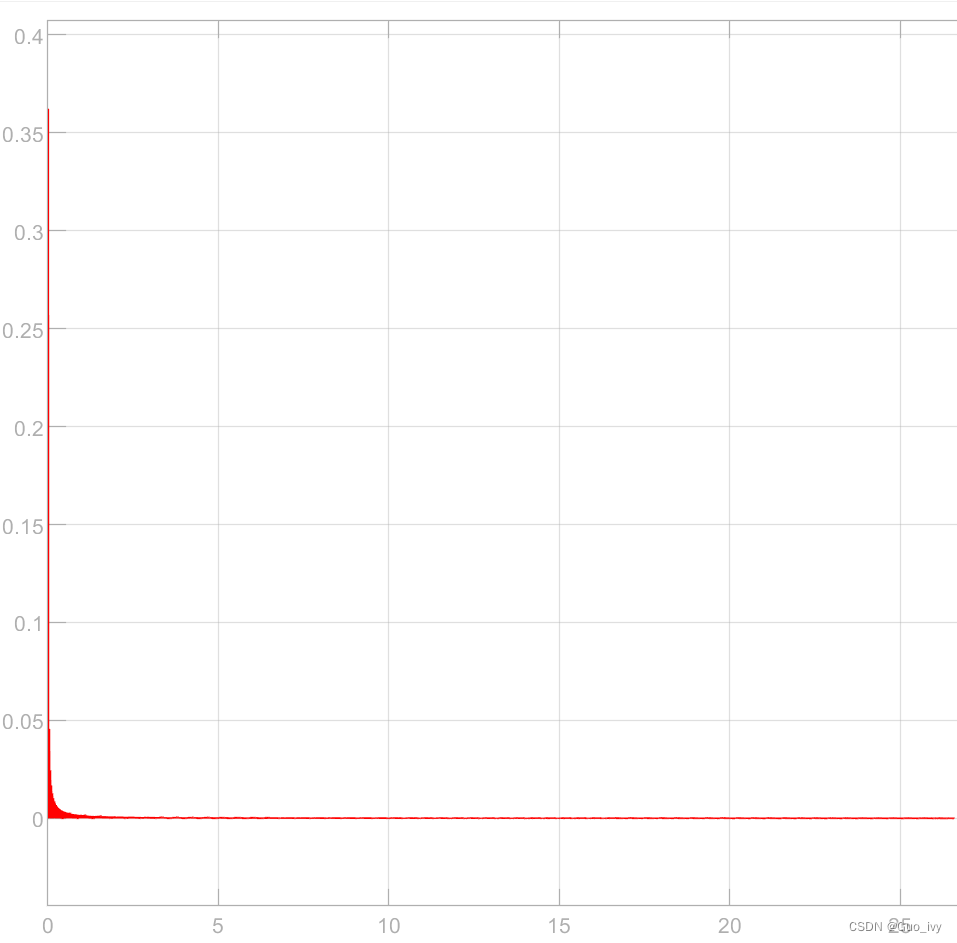

输出的波形如下所示：（看起来好像还可以）
3、利用integrator模块
主要原理也是积分然后再除以时间。
输出的波形如下图所示（感觉和第一个差不多）

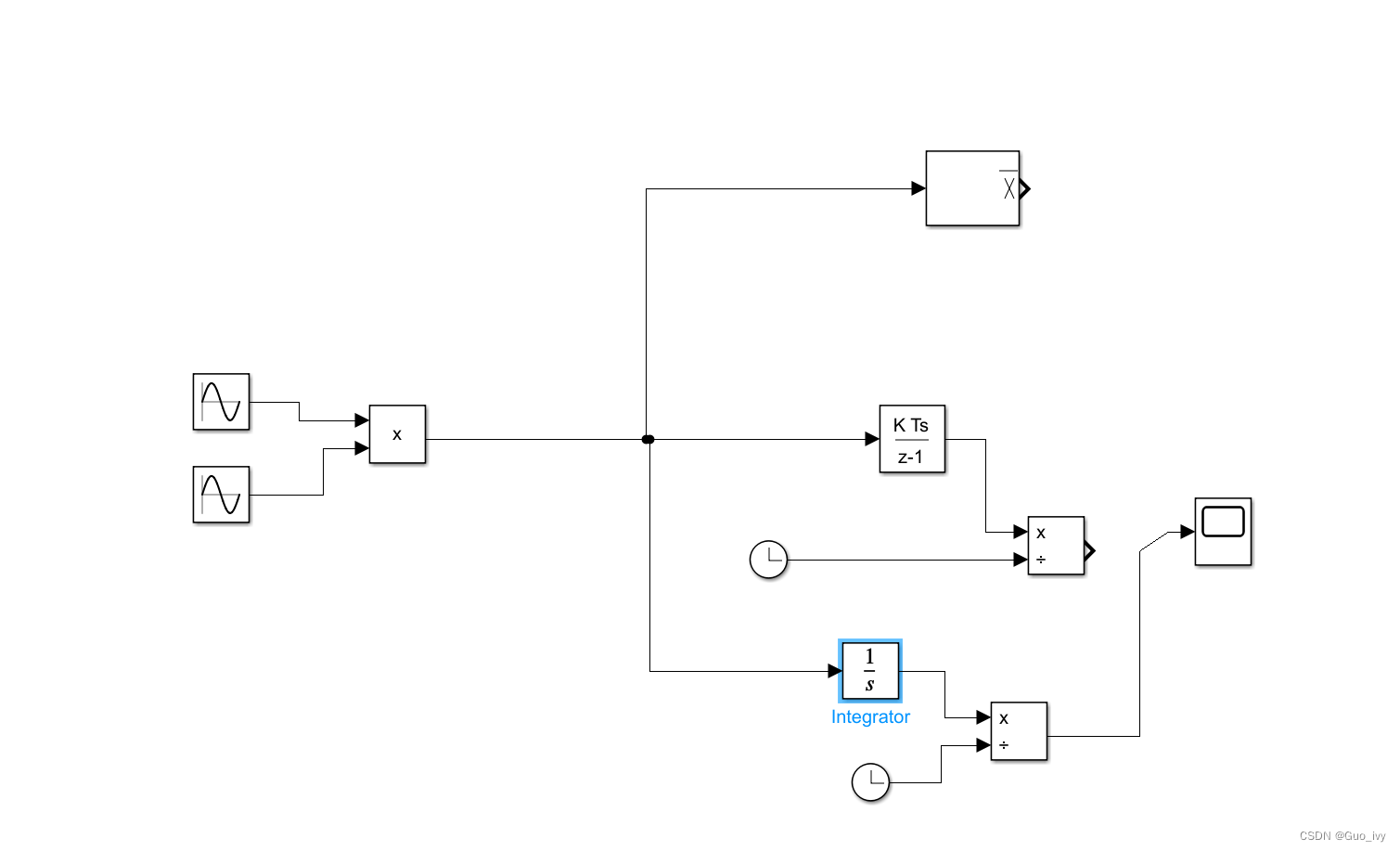

4、三个方法效果比对

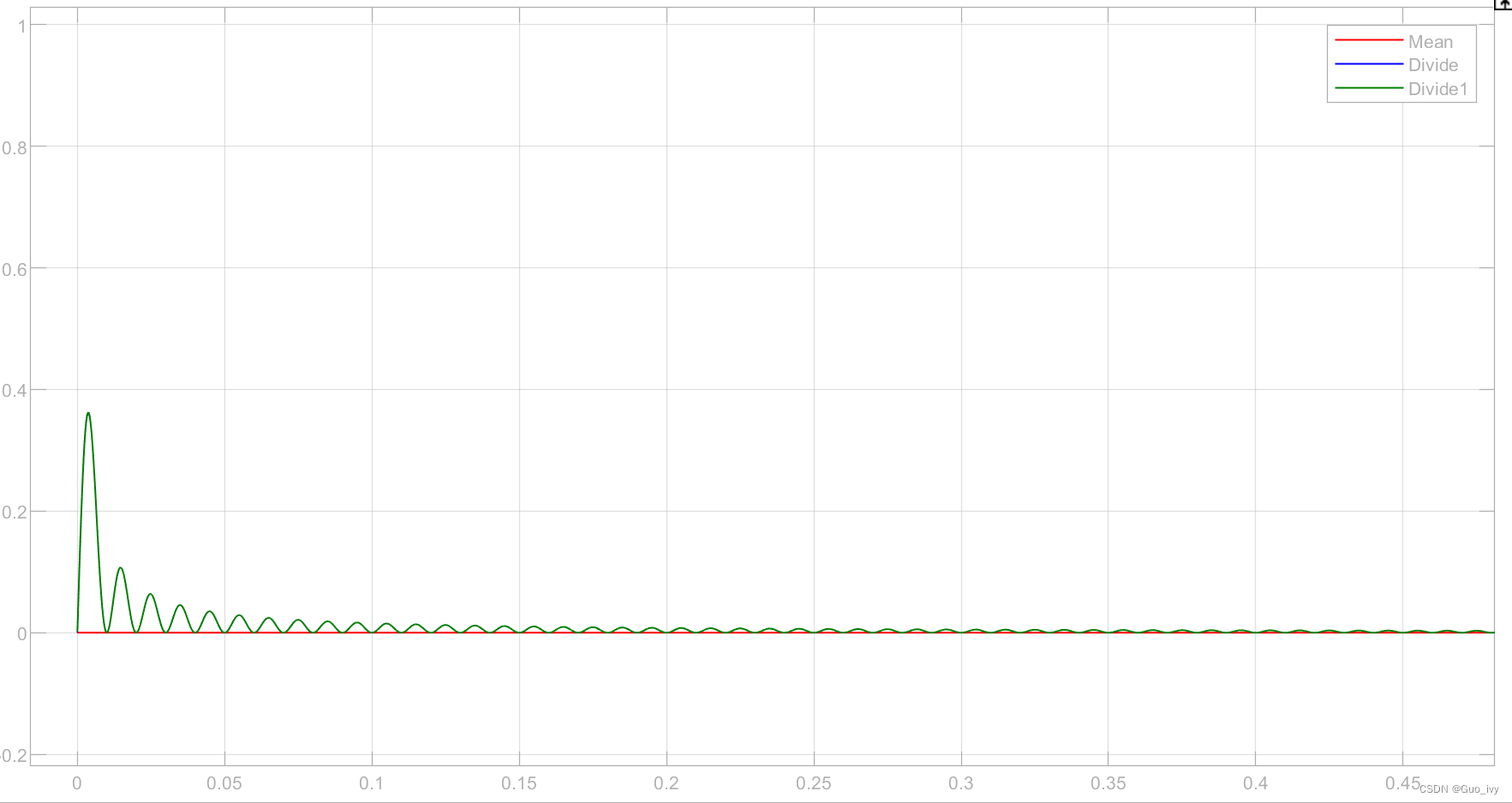

下图中，蓝色：方法1，绿色：方法3，红色方法2，可以看到绿色和蓝色的效果基本一致，红色的效果最好。
后续可能也有别的方法~还会继续补充
