matlab绘制双坐标轴_C/C++

文章目录

前言
一、生成数据
二、绘图
- 1.生成右侧y轴
- 2.在底部多创建一个x轴
总结

前言

在matlab绘制plot或contour等图时，有时候会希望多开启一个坐标轴对数据进行多重解释，以下介绍在绘图时如何多开启一条坐标轴。

一、生成数据

首先生成一维或二维随机数组，使用rand函数

data_contour = rand(40, 20)*100; % 生成0-100以内的40×20的矩阵，用于绘制contourf
data_plot = rand(1, 20); % 生成0-1以内的一维数组，用于绘制plot

二、绘图

绘制plot和contourf多开启一条坐标轴的步骤是相同的，只需要将plot替换成contourf即可。

1.生成右侧y轴

首先生成plot图

figure
plot(data_plot);
grid on;
hold on;

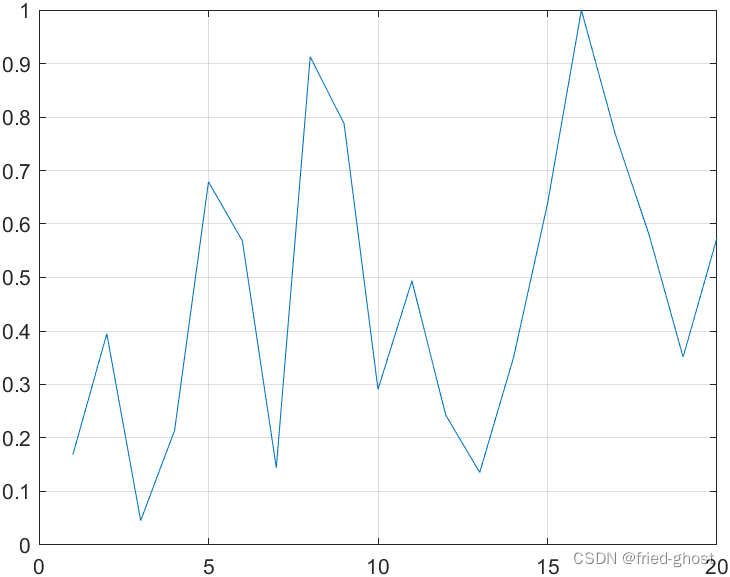

生成的plot图如下图所示

假设开启的右边y轴是以数据的10倍的来表示，代码如下

ylims = get(gca, 'ylim'); % 获取左边y轴范围
yyaxis right; % 打开右边y轴
yticks(ylims(1) : 0.1 : ylims(end));
yticklabels(ylims(1) * 10 : 0.1*10: ylims(end)*10); % 将右边坐标轴标签修改
ylim(ylims); % 限定y轴范围
set(gca, 'ycolor','k'); % 将坐标轴颜色调成黑色，可根据自身需要修改

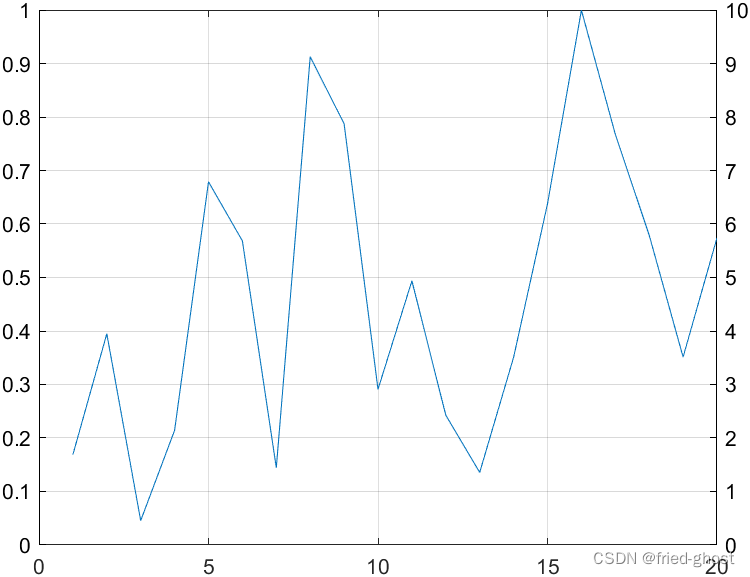

画出来的图如下

这样就实现了用右边坐标轴对数据进行多重解释，实际应用中可根据自身需求修改右坐标轴的范围。

2.在底部多生成一个x轴

如果需要多生成一个x轴对数据进行多重解释，可以考虑在底部多生成一条x轴。接着上述代码继续往下写。

hold on;
fontsize = 10; % 定义字体大小
gca % 暂时不能去除此代码，去除后第二条x轴与第一条x轴在x方向上位置不一致
ax1 = gca;
ax2=axes('position',get(ax1,'position'),...
    'xaxislocation','bottom',...
    'color','none',...
    'xcolor','k','ycolor','none'); % 绘制一根与原x轴位置一致的x坐标轴
xlim([20 40]) % 限定范围
set(gca, 'fontname', 'times new roman','fontsize',fontsize, ...
    'fontweight','bold', 'xdir', 'reverse'); % 修改坐标轴字体类型、大小、加粗，对x方向反转，可不进行此步骤
axpo=get(ax1,'position'); % 获取第二条坐标轴位置信息
axpo(2)=axpo(2)-0.06; % 以当前x轴位置为基准，在y方向向下移动，可根据实际修改
set(ax2,'position',axpo) % 调整第二条坐标轴的位置

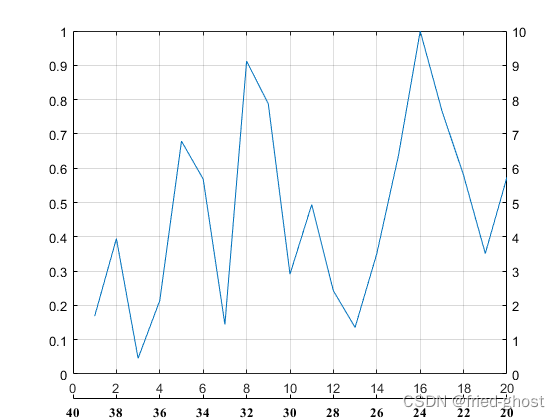

生成的坐标轴如下图所示
