iOS button响应流程图文详解_苹果IOS

引言

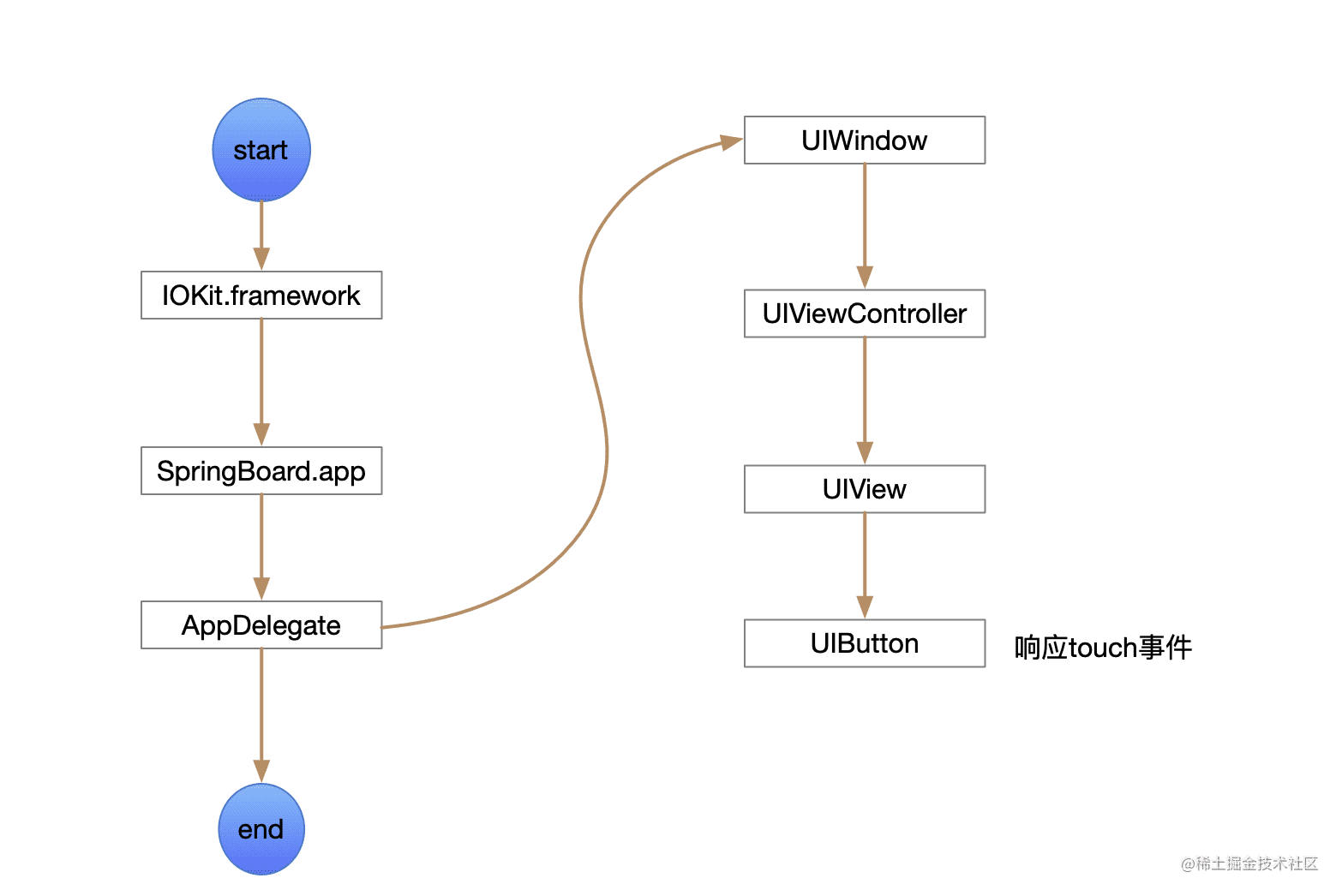

button响应首先从触摸屏幕开始

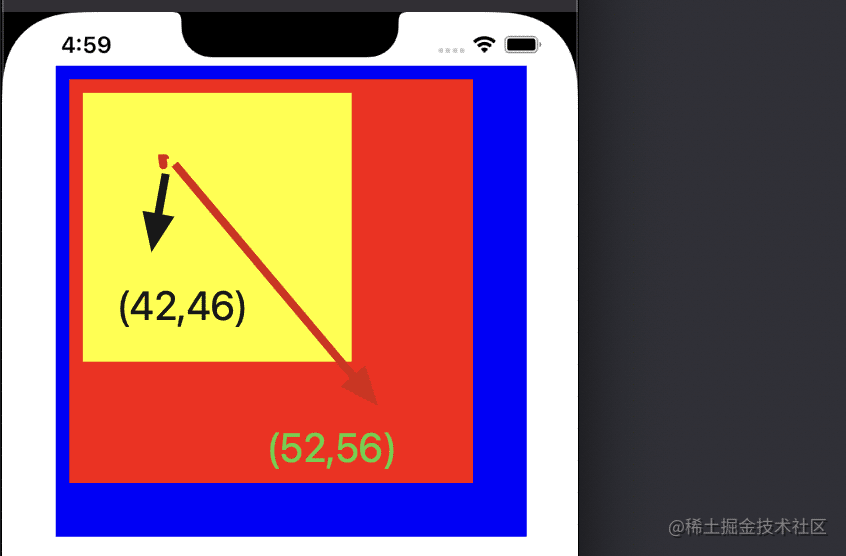

在这之前，需要了解坐标转换及原因

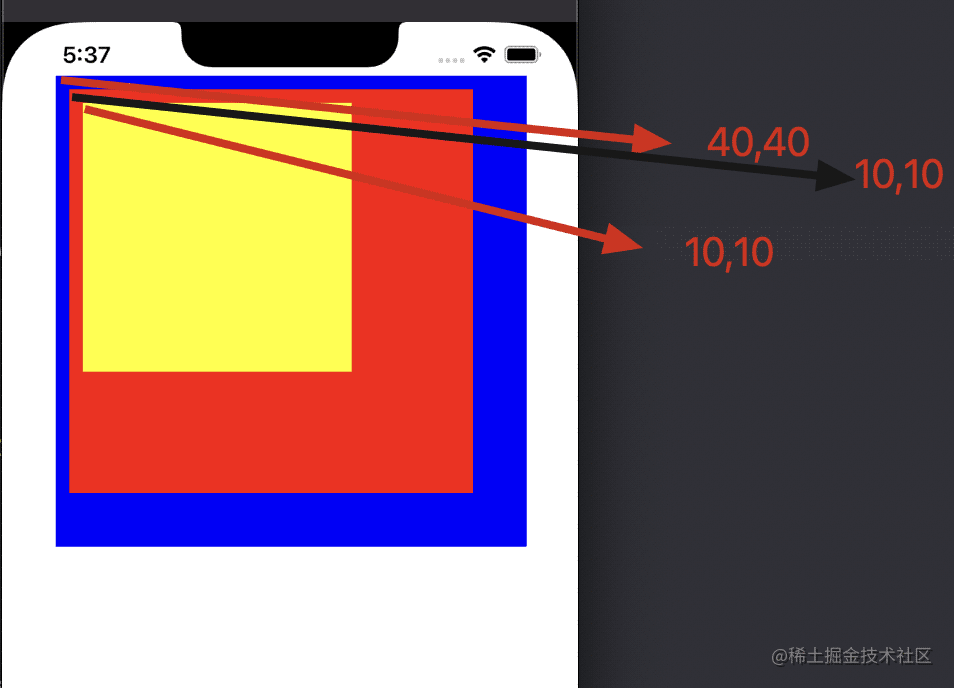

程序员的逻辑往往如图所示

也就是ui逻辑中，使用的坐标点往往是相对于父布局的，而布局会嵌套多层

屏幕上的触点，判断落点归属于哪个ui控件的话，就需要让所有ui控件的坐标点转换为相对于 window的

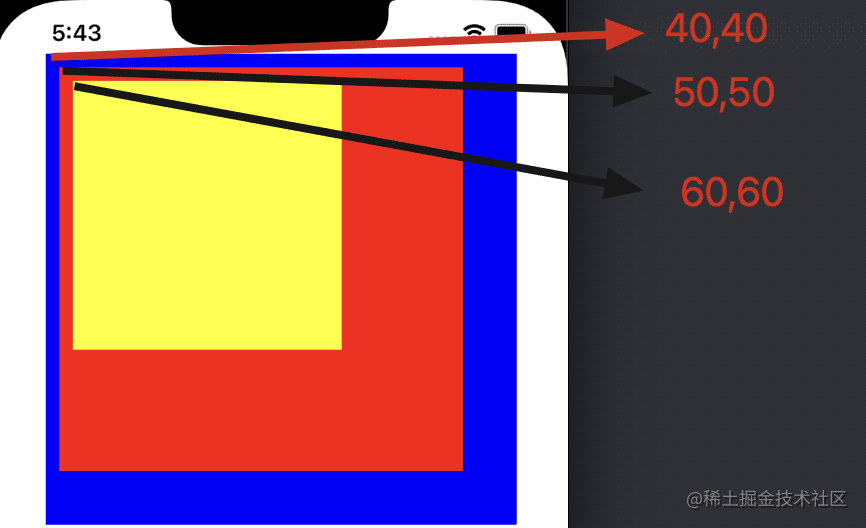

这样转换后的坐标就变为

直观是这样的逻辑，但真实的检测过程实际是按照ui嵌套层级关系递归进行的，也就是从window开始，一级一级子视图倒序遍历进行

这样在每递归到某一层view时，就需要对此view子视图进行检测，这个时候就需要把当前view上的触点坐标转换为子视图view上的坐标

说白了，在检测阶段，每次递归检测时，转换坐标就是遍历子view时，point从相对于当前view 改变为相对于子view，也就是改变了参考基点

简单梳理流程

触摸屏幕
iokit.framework捕捉，封装iohidevent对象
通过ipc(进程间通信)转发给springboard进程
通过ipc将事件转发给当前活跃的进程 appdelegate
app主线程runloop通过port signal(来自于springboard进程)检测到source1, 线程由休眠状态被激活,runloop继续轮询
runloop检测到source0(inputsource), 封装uievent，加入到当前application的event队列
事件出队列, sendevent发送给window
- 具体source1 处理事件这里应该严谨下
- 检测到source1，触发回调 __iohideventsystemclientqueuecallback()
- 触发source0回调 __uiapplicationhandleeventqueuqe() 处理封装iohidevent为uievent
- 调用uiapplication sendevent, 将uievent 发送给window
window 开始查询响应者
rootviewcontroller-view 按照子view 倒序递归查询
- pointinside 判断触点是否落在当前view 的bounds内
- hittest, 如果触点落在当前view的bounds内, 转换触点坐标为相对于屏幕的坐标点，递归倒序遍历子view hittest检测
- 之所以当前view子view数组遍历采用倒序，最后的view为嵌套层的最上层，效率高
- 检测可能出现3种结果
  - 目标响应者 ui交互是禁止的并且不是完全透明不是隐藏的，结果就是没有响应者了(nil)
  - view的某个子视图为目标响应者
  - 当前view为目标响应者
window sendtouchesforevent 发送给以上查询到的响应者, 如果响应者nil，就没有后续处理了
touchbegan/touchmoved/touchended/touchcancelled 捕获处理
回调响应者预先设置的 handlecallback，也就是 selector, 并传递响应者自身作为参数
- 根据touch 几种逻辑判断，选择合适的callback
- 比如按下按钮背景颜色变化
- 离开按钮颜色恢复等等各种touch的事件解释类型, 不同类型执行对应不同的callback
如果响应者未处理 touch，就会沿着响应查找链条反向传递给父视图, 直到 application, 也就是如果目标响应者未响应，会沿着传递链条回溯回到 application, application默认不做处理
处理结束，app的runloop进入休眠，等待下次唤醒

apple-touch封装

touchbegan/touchmoved/touchended/touchcancelled 是底层的方式

apple提供了高级封装 uigesturerecognizer 和 uicontrol

uigesturerecognizer 包含8种手势

uitapgesturerecognizer 轻点
uipinchgesturerecognizer 捏和
uirotationgesturerecognizer 旋转
uiswipegesturerecognizer 滑动
uipangesturerecognizer 拖拽
uiscreenedgepangesturerecognizer 屏幕边缘拖拽
uilongpressgesturerecognizer 长按
uihovergesturerecognizer 悬停（macos & ipados）

window sendtouchesforevent 后续流程修正

上面的流程是基于底层方式描述，针对于apple封装的 uigesturerecognizer，做出调整

window 查询到具体的响应者之后

window sendtouchesforevent 发送给以上查询到的响应者; 同时也会发送给响应者视图绑定的 gesturerecognizers
响应者视图某个 gesturerecognizer 识别匹配成功，就会回调响应者 touchcancelled方法，响应者不再接收 touch事件
由于手势互斥，其他的 gesturerecoginzer 也会回调 touchcancelled方法，且不再接收 touch事件
识别成功的gesture 设置的target - action 执行
否则，继续 touchbegan/touchmoved/touchended 及后续处理
处理结束，app的runloop进入休眠，等待下次唤醒

还有一些额外设定, 比如:

识别成功之后，是否取消其他响应 cancelstouchesinview [true or false]
delaystouchesbegan 是否在手势识别失败之后，才将touchbegin事件传递给响应者
delaystouchesended 是否在手势识别失败之后，才将touchended事件传递给响应者

流程进一步细化

uicontrol 是uiview子类

保持前面修正的流程

如果响应者是 uibutton、uiswitch、uislider 这些系统控件，也就是 uicontrol系统子类, target - action执行, 响应者不再接收 touchbegan等事件
target-action 执行流程为响应者 sendaction 转发给 application，application调用sendaction 分发到指定target
如果没有指定target，则将事件分发到响应链上第一个想处理的对象

uicontrol 提供自定义行为
