我要评论首先我们知道在mysql中页是数据读写的最小单元，默认是16kb。页内的记录会组成一个单链表，每条记录就是一行数据，行格式决定了一行数据是如何进行物理存储的，进而影响查询和dml操作的性能。
✅ 四种行格式
在innodb中，常见的行格式有以下4种：

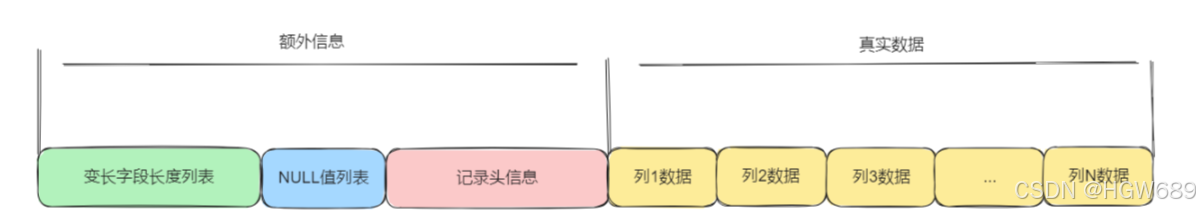

- compact（紧凑）除了保存字段值外，还会记录头信息和记录变长字段长度列表，以及利用空值列表保存null值。适合处理大量包含可变长度列的数据，如：varchar、varbinarg、blob和text。（对于可变长序列，在真实数据处只会存储该列的前768字节的数据，超出的数据分散存储在其他几个页中。然后在真实数据处用20个字节存储指向溢出页的地址，从而可以找到剩余数据所在的页。这也就是我们常说的“行溢出”）

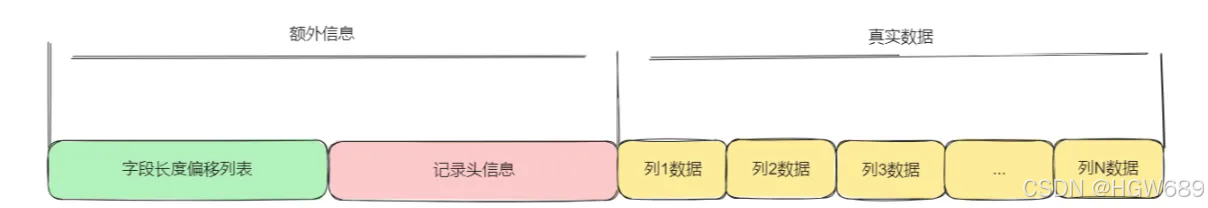

- redundant（冗余）是mysql5.0版本之前innodb的行记录存储方式，用的比较少。它会将该条记录中所有列（包括隐藏列）的长度信息都存储到“字段长度偏移列表”中。
dynamic（动态）是mysql7.5版本引入，是compact格式的改进版，其结构与compact格式大致相同。它与compact格式的不同主要在于行溢出的处理，在真实数据处不再去额外记录一部分数据了，而是用20个字节存储指向溢出页的地址，所有的数据全部在溢出页中。这种设计减少了行中额外的开销，提高了存储效率和查询性能。
compressed（压缩）是mysql5.1中innodb的新特性之一，它在dynamic的基础上面进行压缩处理，特别是对溢出页的压缩处理。在查询时，会自动解压数据并返回。但compressed格式其实也是用时间换空间，性能并不友好，不推荐在常见的业务中使用。
其中，mysql 5.6 之前默认使用 compact，mysql 5.7 默认使用dynamic，而redundant 是比较老的数据格式，compressed 不能应用在系统数据，所以compact和dynamic应用较广泛；
✅ 如何指定行格式？
我们可以在创建表的时候指定行格式，或者在表创建之后通过 alter 命令更改表的行格式。
// 创建表指定行格式 create table 表名( 建表语句; ) row_format = 行格式名称; // 修改表的行格式 alter table 表名 row_format = 行格式名称;
✅ 详细谈谈compact行格式

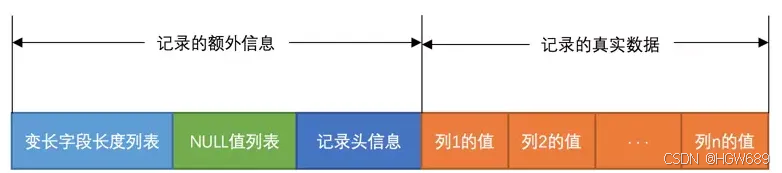

如上图，compact行格式分为四段，分别是：变长字段长度列表+null值列表+记录头信息+列值。
变长字段长度列表
char和varchar的区别就是定长和变长，对于变长字段实际存储的数据的长度是不固定的，所以在存储数据的时候也要将数据占用的大小存储起来。也就是，变长列的实际占用字节数以逆序方式存储在变长字段长度列表中。
为什么要逆序存放？
那是因为记录头信息指向下一个记录的指针，指向的是下一条记录的记录头和真实信息之间的位置，这样使得位置靠前的记录真实数据 和 对应的字段长度信息可以同时在一个 cpu缓存中，这样就可以提高cpu缓存命中率
null值列表
表中的某些列可能会存储null值，如果把这些null值都放在记录的真实数据中会比较浪费空间，所以compact行格式把这些值为null的列存储到null值列表中。如果存在允许 null 值的列，则每个列对应一个二进制位（bit），值为1则代表null，0则非空，二进制位按照列的顺序逆序排序列。另外，null值列表必须用整个字节的位表示（1个字节8位），如果二进制位个数不足整数个字节，则高位补0。

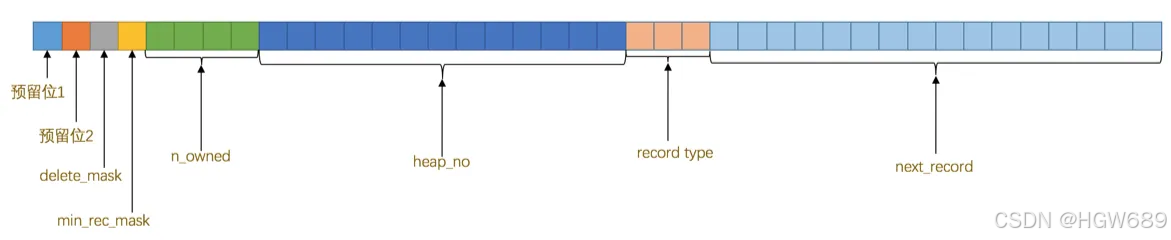

记录头信息
- 预留位1【1bit】，没有使用；
- 预留位2【1bit】，没有使用；
- delete_mask【1bit】，标记该条记录是否被删除。我们执行delete删除记录时，记录并不会立刻被物理删除，而是将这条记录的delete_mask置为1；
- min_rec_mask【1bit】，标识该条记录是否是某个非叶子节点页内的最小记录，帮助 innodb 管理索引页中的记录顺序和边界；
- n_owned【4bit】，记录组内记录数。在页内为了快速二分查找，会分组，只有组内最大记录此字段有值，记录组内记录数；
- heap_on【13bit】，用于标识记录在页内的逻辑位置。页内的记录会组成一个单链表，heap_on用于标识记录在链表中的位置。其中0和1，都是虚拟记录，表示页的最小和最大边界，实际记录位置从2开始递增；
- record_type【3bit】，表示当前记录的类型；
- 0 表示普通记录
- 1 b+树非叶子节点记录
- 2 最小记录
- 3 最大记录
- next_record【16bit】，表示下一条记录的相对位置。
真实数据部分
记录真实数据部分，但需要注意的是～除了我们定义的字段外，还有三个隐藏字段，分别是row_id、trx_id、roll_pointer。
- row_id【6byte】：如果表中没有指定主键且没有唯一约束列，innodb会为记录添加row_id作为主键。如果表中有指定标识或者有唯一约束列，那么不会有row_id隐藏列；
- trx_id【6byte】：该字段是必须有的。事务id，表示这个数据是由哪个事务生成的；
- roll_pointer【7byte】：该字段也是必须有的。回滚指针，指向一条undo日志记录。
