一款专为办公人士打造的mini主机! 零刻EQR6 MiniPC拆解测评
蘑菇有个朋友，前两天找到蘑菇，说是自己学校配的电脑实在是用不下去了。它是一台很有年代感的主机，性能非常弱鸡不说，还时不时的会蓝屏，碰上一次未保存，大半天都缓不过来，被气的难受到不行。这个朋友的性能需求

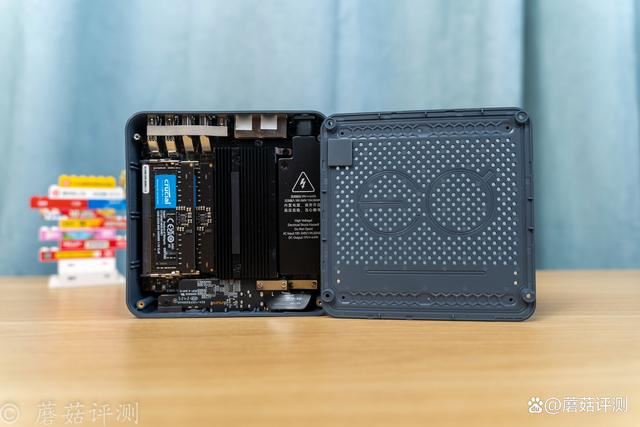

迷你主机的底盖采用四颗螺丝固定，拧掉就能轻松打开后壳。

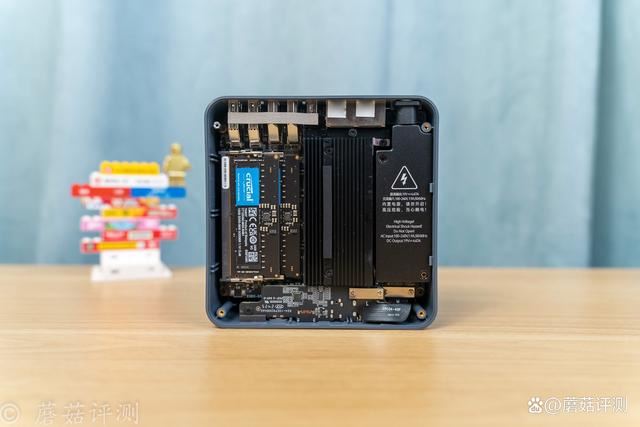

主机内部的结构很清晰，左侧是两个内存插槽，中间是m2固态的金属散热片，最右侧是内置的电源模块。

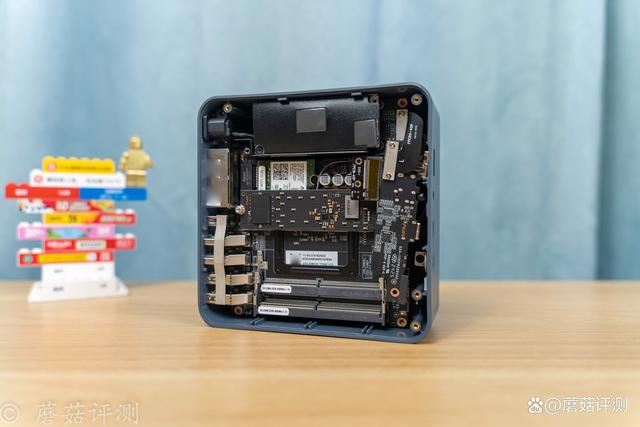

取下金属散热片之后，可以看到下面固定的一块m2固态硬盘，以及旁边控制的一个m2接口。

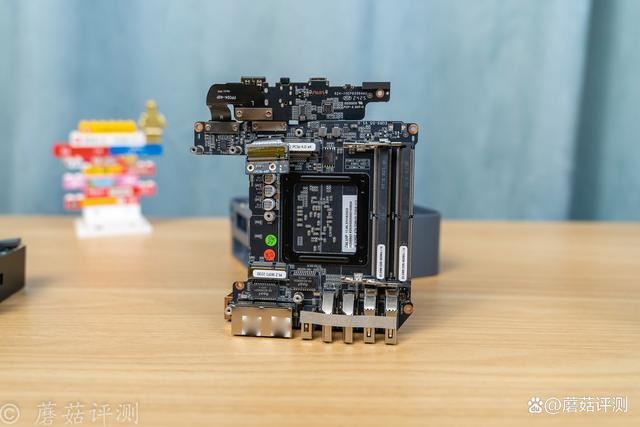

继续拆解，可以把迷你主机的主板取出来。主板整体的做工感觉不错，黑色的pcb，各种元件都非常规整，焊点都十分的饱满、大小十分统一。

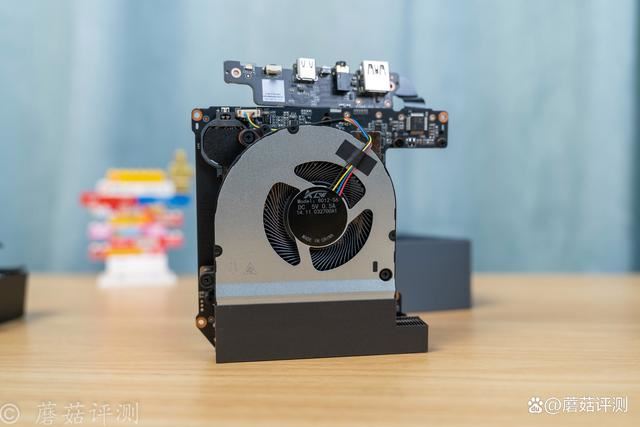

背面是巨大的风扇模组，这把散热风扇额定输入5v 0.5a，风扇的扇叶非常密集。
散热风扇的底部是两根扁热管，可以最大程度的增大和处理器的接触面积，提高散热效率。另外，在处理器上部的供电模组部分，也有金属件覆盖，可以辅助其散热，保证稳定运行。

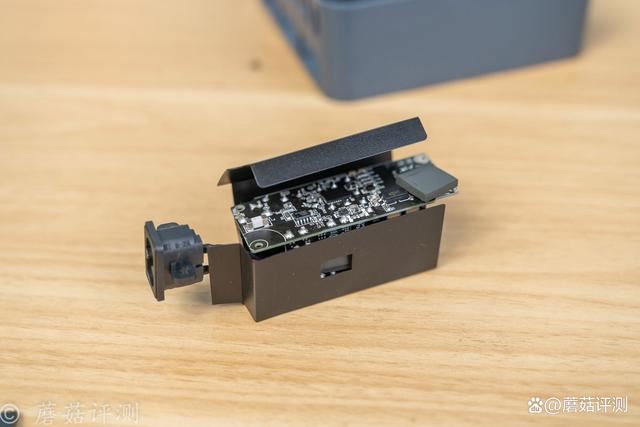

主机的这个内置电源模组，做工也十分不错，一些发热比较大的芯片，都有专门的导热垫配置，把热量散出来。另外，供电模组四周都有绝缘片包裹，可以和主机内部其他的硬件隔开，不错不错。

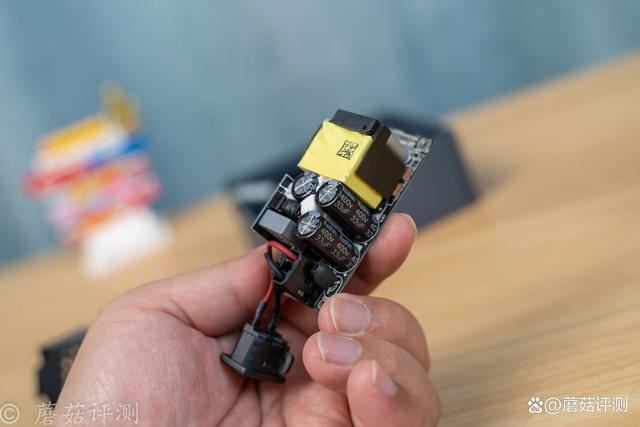

另外，像是电容这种较为高大的元件，都有专门的固定胶处理。变压器这种元件周围还有一些泡棉，可以减震。

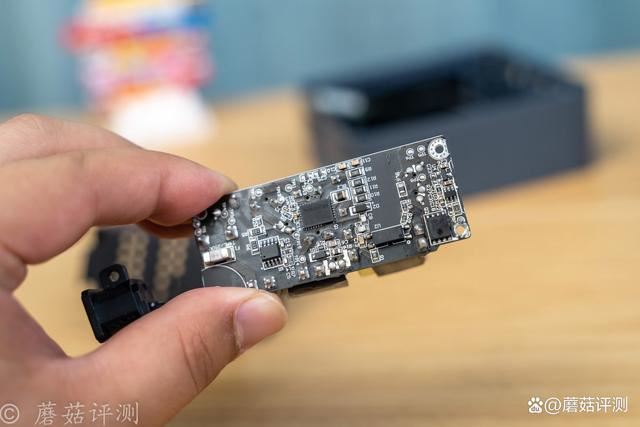

供电模组背面中间这颗巨大的芯片，是pfc升压开关管，navitas纳微半导体出品的丝印nv6134的氮化镓功率芯片。右下角那个芯片应该是一颗同步整流芯片，这颗芯片也有专门的导热垫覆盖。
