最近r5的cpu打骨折价，导致主板跟着涨价，考虑再三，决定入手一个性价比较高的b350m mortar 迫击炮，官方最新提供的bios是可以支持5代锐龙的
花了两天的时间，150在闲鱼收到一个微瑕的迫击炮，而且是没有刷过bios的，买回来自己折腾了一下刷了最新的bios，这里记录一下完整流程，因为我是踩了不少坑的
一、引脚顺序

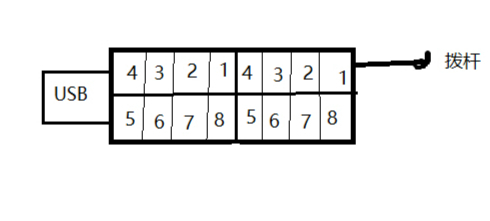

最坑的是这个顺序，当你摸清楚顺序后，轻易不要改变它，因为这个顺序作为最基础的东西，就连baidu都不好搜索到资料，照着我图上的顺序，准没错
编辑搜图
请点击输入图片描述（最多18字）
左边8个是25系列的bios，右边8个是24系列的bios
二、芯片电压

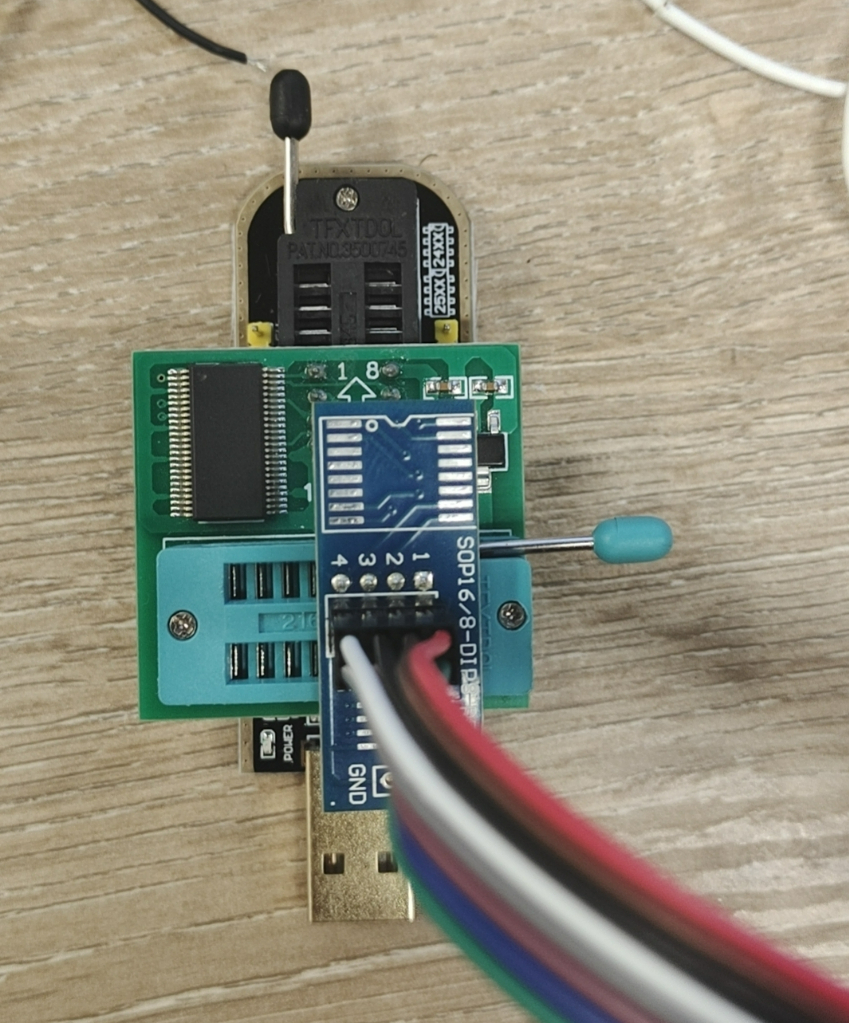

先找到bios上面的芯片型号，对应搜索一下，比如迫击炮的bios芯片是25u12873f，是1.8v的芯片，这种就需要上降压转接板
请点击输入图片描述（最多18字）
转接板上清楚的标了引脚序号，如果没有标就用万能表量一下，4脚为vcc，8脚为gnd，量出1.8v的电压就知道是哪个了
三、编程器软件

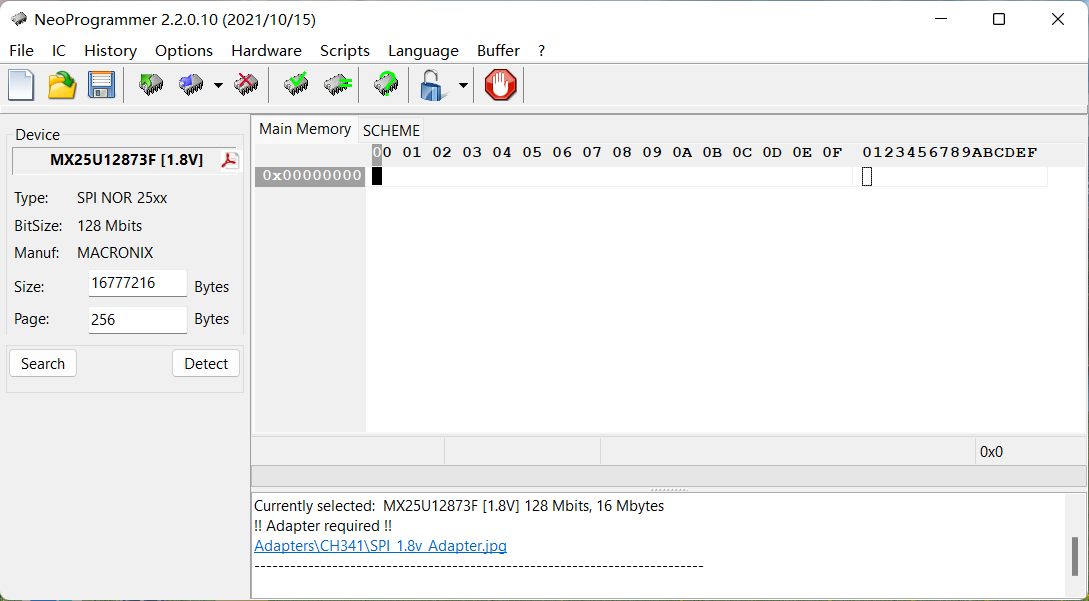

建议使用np，其他的我都试过，如果编程器本身有问题，其他软件是体现不出来的，类似于neo里面擦除很慢，但是在其他软件瞬间就完成了，我碰到一次是因为编程器本身的问题，换了一个编程器就好了
四、刷写方式
1、拆刷，有些主板是可以把bios芯片拆下来刷，这种一般都是大板
2，sop8烧录夹 适用于所有bios无法拆下，焊在主板上的情况，夹子的红线对准bios芯片上有坑的那个脚，夹子的技巧是，先夹住一边，然后慢慢的夹住另外一边，如果没有识别到，就反复多试几次
3，jspi1 有些主板带有jspi1烧录插座，其实跟夹子差不多意思，只不过比夹子稳定一下，网上可以买到专用的线，白色的脚对准jspi1上面白色的那个角
五、刷写步骤
-
检测芯片（如果检测不到，多半是有问题）
-
读取-->保存
-
擦除
-
查空
-
打开bios文件，如果不是.bin格式的，可以改一下打开窗口的格式再打开
-
编程
-
校验，如果校验失败，重复以上步骤，一直失败就直接亮机试一下，我有一次就是一直失败，但实际上是刷写成功了
