【traefik】基于k8s搭建traefik, nginx与traefik共存

目录

1. 关于traefik

2. 关于nginx与trarfik的冲突

3. 搭建步骤

3.1 创建crd与rbac

3.2 启动traefik ingress controller

3.3 创建service

3.4 开放dashboard

3.5 配置api入口路由 ingress

3.6 创建whoami服务

3.7 配置whoami的服务路由 ingressroute

1. 关于traefik

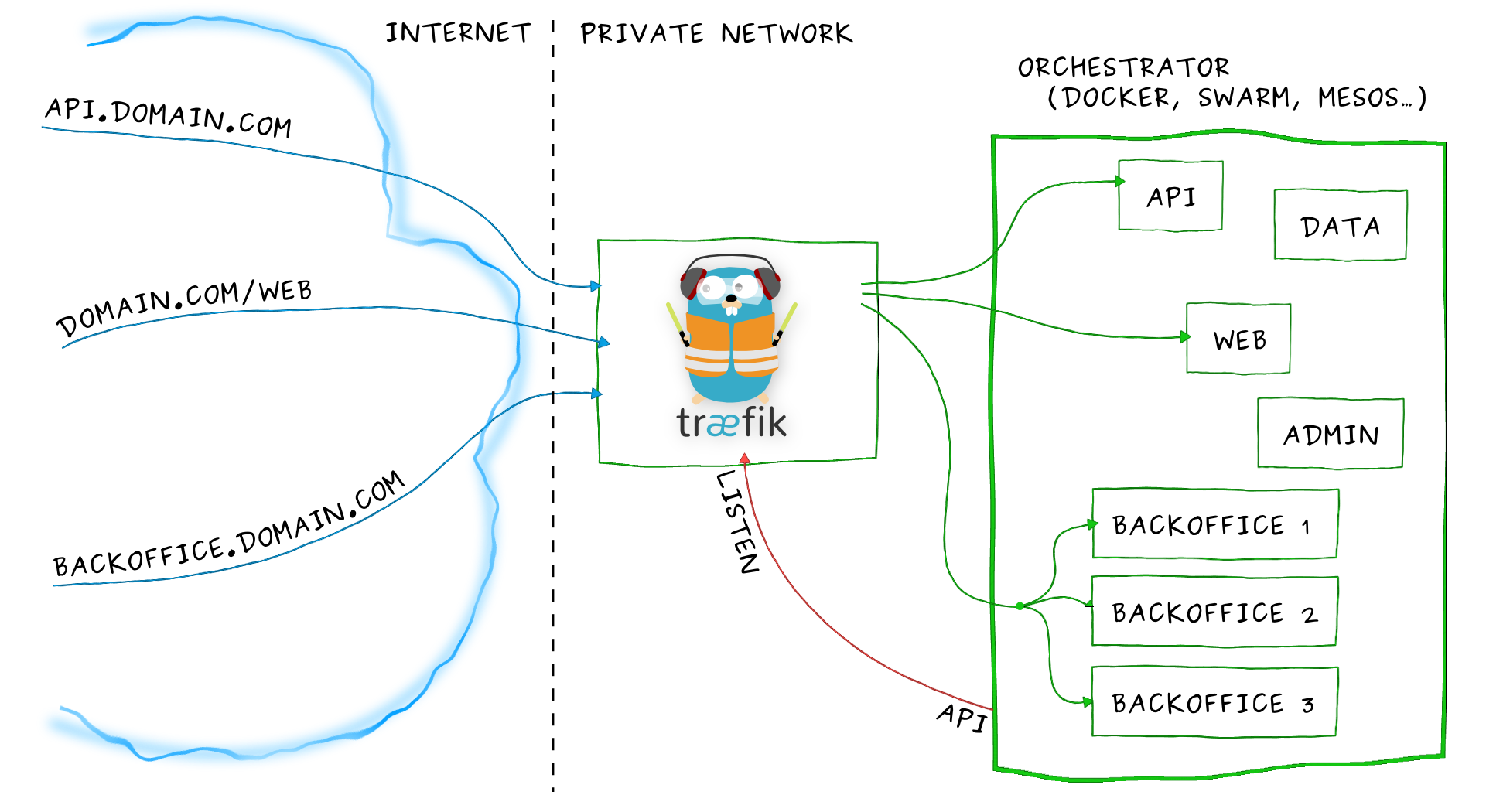

一种开源边缘路由器，支持：

• 动态配置：自动检测和更新服务的变化，配置热更新
• 服务发现：内置服务发现机制，自动检测集群中的服务变化，支持etcd、consul等多种
• 负载均衡：可以根据服务的健康状况和流量情况，自动调整请求的分配
• 原生兼容多种集群技术：kubernetes、docker、docker swarm、aws、mesos、marathon

2. 关于nginx与trarfik的冲突

背景：我们的 k8s 集群已存在一个nginx ingress controller，负责所有 namespace 路由的转发。希望在此基础上添加一个traefik，接管一部分服务的路由转发，即某一个ns由traefik管理，其他仍由nginx管理保持不变。

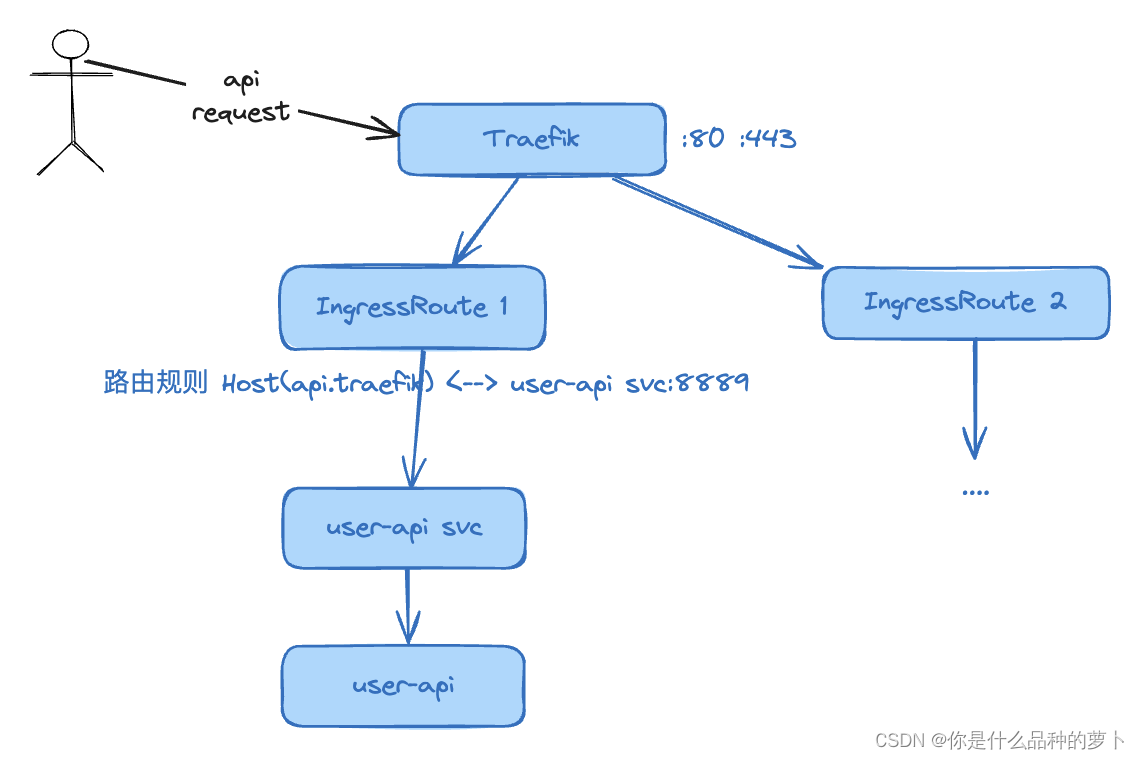

在没有nginx，仅traefik作为边缘路由的理想情况，期望的路由模式是：

• traefik管理主机的80 443端口，接管所有入口请求
• 定义好ingressroute路由规则，将url rule与具体服务关系映射起来。比如 http://api.traefik/user/* 都转发到 user-api service 上
• 用户发起请求时 curl http://api.traefik/user/xx，直接打到traefik上
• traefik 根据已注册的 ingressroute 规则，将请求转发给具体svc，完成路由任务

但是在我们的场景中，已经存在nginx在管理80 443来的所有请求了，和期望的traefik管理80 443冲突，那么有两种方案：

• 更换traefik入口端口号，就可以解决端口冲突。问题：用户请求时需要携带端口号
• 继续由nginx做入口，将请求转发给traefik，做两层转发。问题：转发链路变长

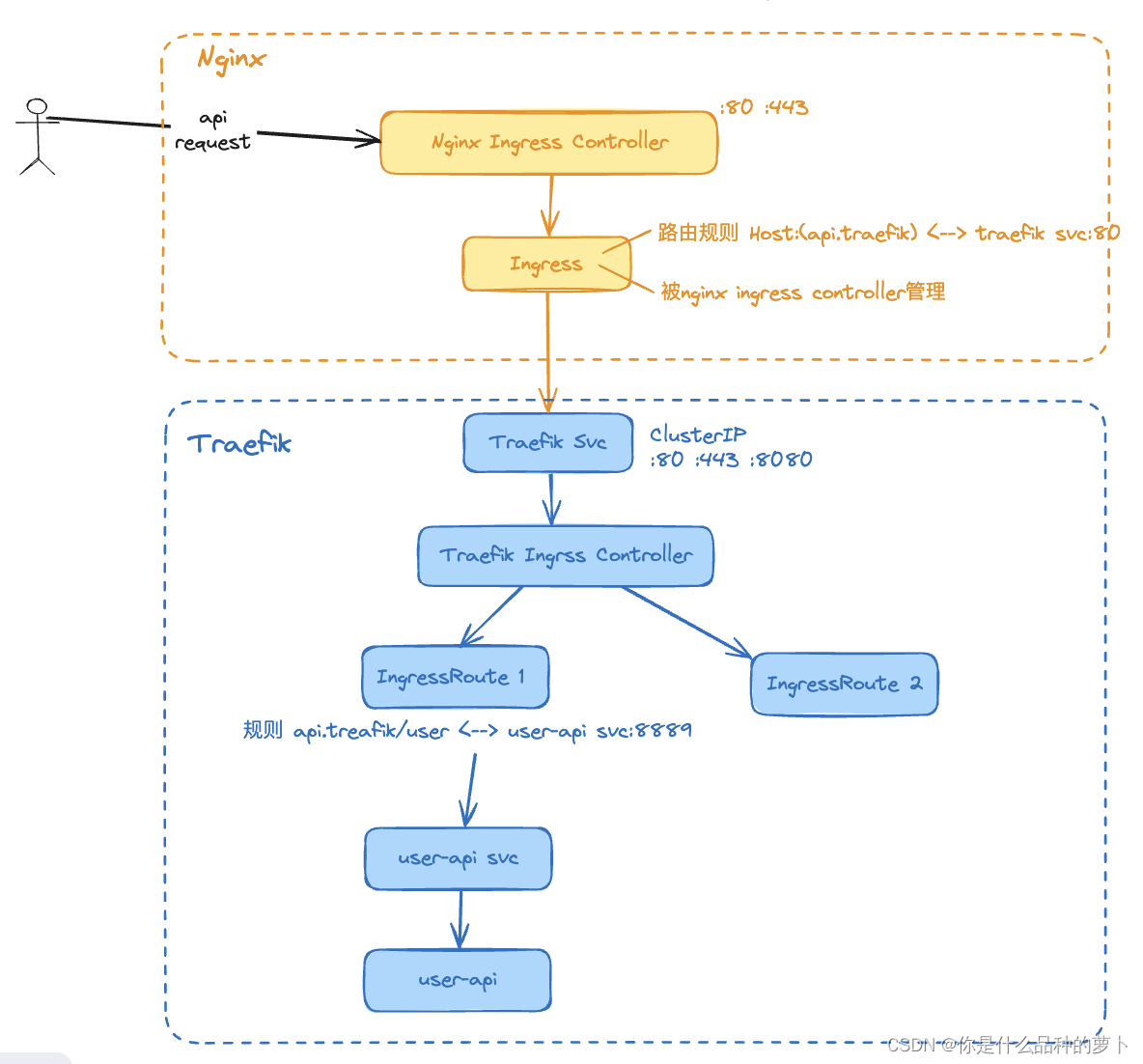

最终选择了第二种，两层转发的方式，即：

3. 搭建步骤

3.1 创建crd与rbac

下面的过程是在做：

• 安装traefik crd——这里的crd是traefik自定义的k8s资源类型，对k8s做了一些扩展操作
• 创建一个serviceaccount身份主体
• 定义clusterrole，一个全局授权对象，声明一组权限规则，包含对其他ns中ingress和service的访问权限
• 定义一个clusterrolebinding，将将clusterrole的权限绑定给serviceaccount主体
• 这样serviceaccount这个身份主体就拥有足够权限了，以便后续的身份权限绑定

ok开始：

先从官网下载 crd.yml 与rbac.yml

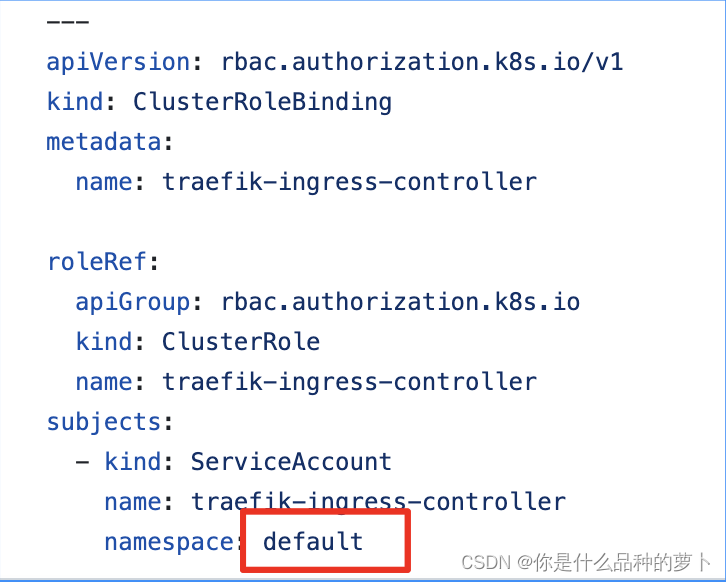

我这里即将把 traefik 服务部署到 k8s ns=traefik 上，所以修改 rbac.yml 中 clusterrolebinding 下面的 ns 为 traefik：

再自己定义一个serviceaccount.yml：

apiversion: v1
kind: serviceaccount
metadata:
  name: traefik-ingress-controller
  namespace: traefik

准备好以上三个yml，就可以先创建出来了：

kubectl create ns traefik
kubectl apply -f crd.yml -f rbac.yml -f serviceaccount.yml

3.2 启动traefik ingress controller

ingress controller 负责解析 ingress、ingressroute 的反向代理规则，当它收到请求后就会根据规则将请求转发到对应的 service。每种边缘路由都有自己的 ingress controller。

先准备 traefik 启动需要的配置文件 traefik.toml：

# traefik.toml

# 入口定义
[entrypoints]
  [entrypoints.http]
    address = ":80"
  [entrypoints.https]
    address = ":443"

# 日志设置
[log]
  level = "info"
[accesslog]

# 开启api和dashboard
[api]
  # 正式环境须为false
  insecure = true
  # 开启dashboard, 将监听:8080
  dashboard = true

# 开启crd以做rbac授权
[providers.kubernetescrd]

# 开启ingress处理
[providers.kubernetesingress]

此toml文件是静态的，不会热更新，关于动态配置文件下一篇再聊。

然后就可以根据toml配置文件创建出configmap:

kubectl -n traefik create cm traefik-config --from-file=traefik.toml

再定义 traefik 的 deployment：

# deployment.yml

kind: deployment
apiversion: apps/v1
metadata:
  name: traefik-ingress-controller
  namespace: traefik
  labels:
    app: traefik
spec:
  replicas: 1
  selector:
    matchlabels:
      app: traefik
  template:
    metadata:
      labels:
        app: traefik
    spec:
      serviceaccountname: traefik-ingress-controller  # 指定serviceaccount以获得其他ns的访问权限
      containers:
        - name: traefik-ingress-controller
          image: traefik:v2.11.0
          volumemounts:
            - name: traefik-config
              mountpath: /etc/traefik/traefik.toml
              subpath: traefik.toml
          env:
            - name: tz  # 顺便配个时区，方便看日志
              value: "asia/shanghai"
      volumes:
        - name: traefik-config  # 挂载配置文件
          configmap:
            name: traefik-config

推到k8s上：

kubectl apply -f deployment.yml

然后检查以下 pod 状态是否正常，running即可。

3.3 创建service

准备service.yml，开放 traefik 的端口给k8s集群：

# service.yml

apiversion: v1
kind: service
metadata:
  name: traefik-svc
  namespace: traefik
spec:
  selector:
    app: traefik
  type: clusterip
  ports:
    - name: http
      port: 80
      targetport: 80
    - name: https
      port: 443
      targetport: 443
    - name: admin
      port: 8080
      targetport: 8080

3.4 开放dashboard

创建一个 ingress-dashboard.yml 以开放 dashboard：

# ingress-dashboard.yml

apiversion: networking.k8s.io/v1
kind: ingress
metadata:
  name: traefik-dashboard
  namespace: traefik
spec:
  rules:
    - host: ui.traefik
      http:
        paths:
          - path: /dashboard
            pathtype: prefix
            backend:
              service:
                name: traefik-svc  # 对应svc name
                port:
                  number: 8080  # dashboard端口8080

kubectl apply -f service.yml -f ingress-dashboard.yml

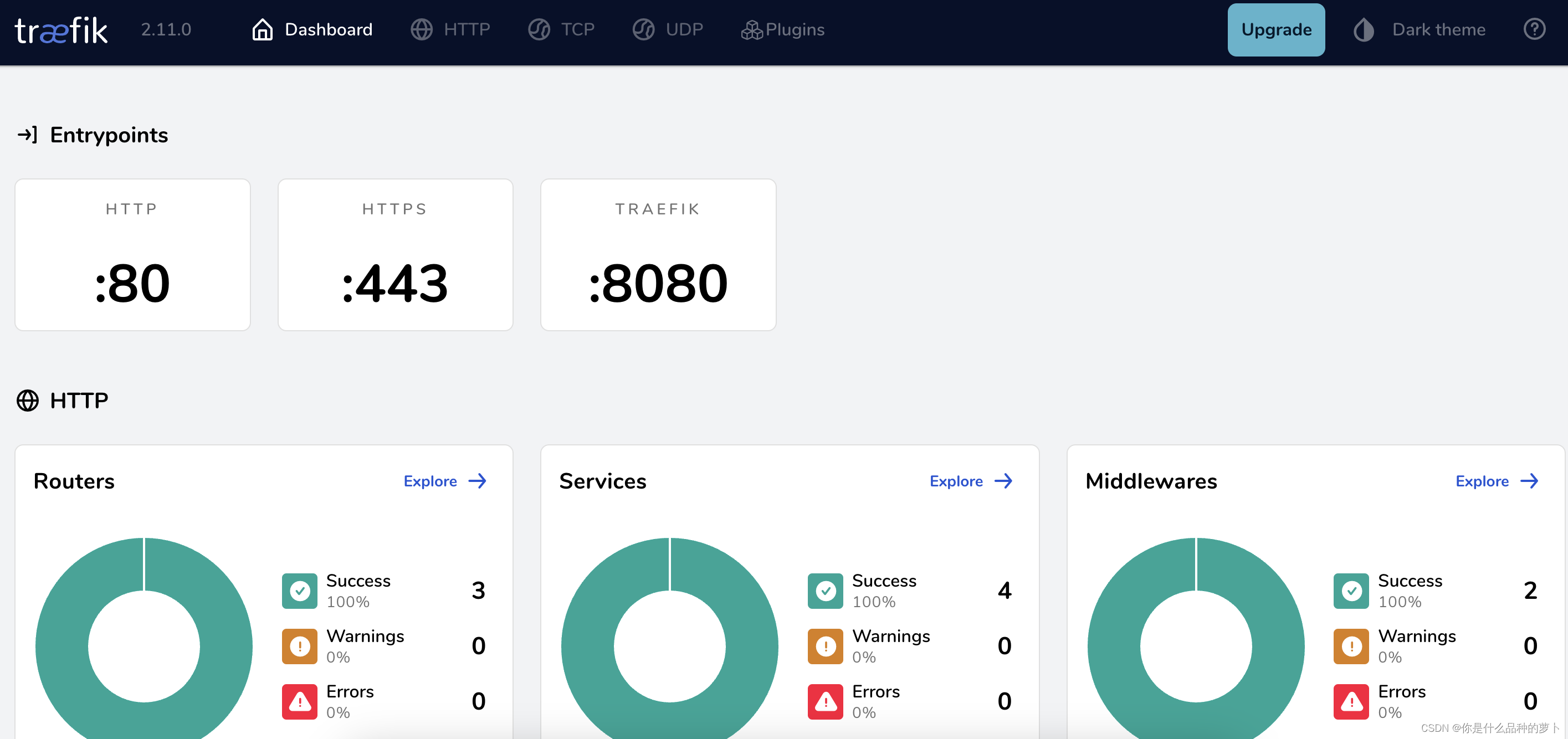

可以访问控制台啦 http://ui.traefik/dashboard/ 说明我们配置成功~

注意，这里创建的 ingress 是由 nginx ingress controller 接管的哦，请求直接到nginx，由nginx转发给traefik 8080端口。

3.5 配置api入口路由 ingress

上面我们仅仅开放了traefik的可视化页面，我们的最终目的是对所有api请求进行管理，还需要再配置api的规则。

api的入口规则定义是ingress类型，与dashboard类似，也就是第一层转发的nginx入口路由：

# ingress-api.yml

apiversion: networking.k8s.io/v1
kind: ingress
metadata:
  name: traefik-api
  namespace: traefik
spec:
  rules:
    - host: api.traefik
      http:
        paths:
          - path: /
            pathtype: prefix
            backend:
              service:
                name: traefik-svc
                port:
                  number: 80

kubectl apply -f ingress-api.yml

3.6 创建whoami服务

我们先创建一个测试服务 whoami 作为业务服务：

# whoami.yml

apiversion: apps/v1
kind: deployment
metadata:
  name: whoami
  namespace: apps
spec:
  selector:
    matchlabels:
      run: whoami
  replicas: 2
  template:
    metadata:
      labels:
        run: whoami
    spec:
      containers:
      - name: whoami
        image: containous/whoami
        ports:
        - containerport: 80
---
apiversion: v1
kind: service
metadata:
  name: whoami
  namespace: apps
  labels:
    run: whoami
spec:
  selector:
    run: whoami
  type: clusterip
  ports:
   - port: 80
     targetport: 80

kubectl apply -f whoami.yml

3.7 配置whoami的服务路由 ingressroute

为 treafik 定义这个服务的 ingressroute 路由规则，这是第二层路由：

# ingressroute.yml

apiversion: traefik.containo.us/v1alpha1
kind: ingressroute
metadata:
  name: traefik-route
  namespace: apps
  labels:
    run: whoami
spec:
  entrypoints:
    - http
  routes:
    - match: host(`api.traefik`) && pathprefix(`/whoami`)
      kind: rule
      services:
        - name: whoami
          port: 80

kubectl apply -f ingressroute.yml

大功告成，来验证一下：

curl http://api.traefik/whoami/test

正常请求即为成功~

可以看到traefik有日志输出：

[02/may/2024:16:29:52 +0000] "get /whoami/test http/1.1" 200 400 "-" "-" 13 "apps-traefik-route-282ee8b04349ccb17131@kubernetescrd" "http://10.244.0.9:80" 0ms
