【嵌入式硬件】快衰减和慢衰减_驱动开发

1.引语

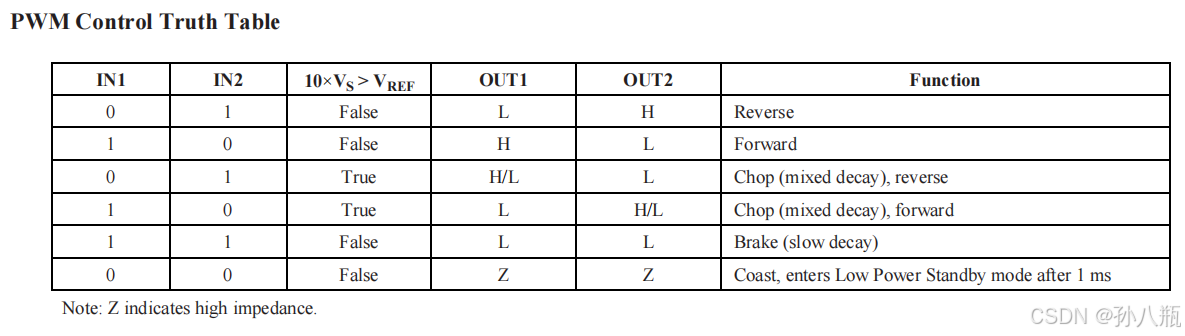

在使用直流有刷电机驱动芯片a4950时，这款芯片采用的是pwm控制方式，我发现他的正转、反转有两种控制方式，分别是快衰减和慢衰减。

2.理解

慢衰减：相当于加在电机(感性原件)两端电压消失，将电机两端正负短接。

快衰减：相当于加在电机(感性原件)两端电压消失，将电机两端快速接上与驱动电流相反的电流。

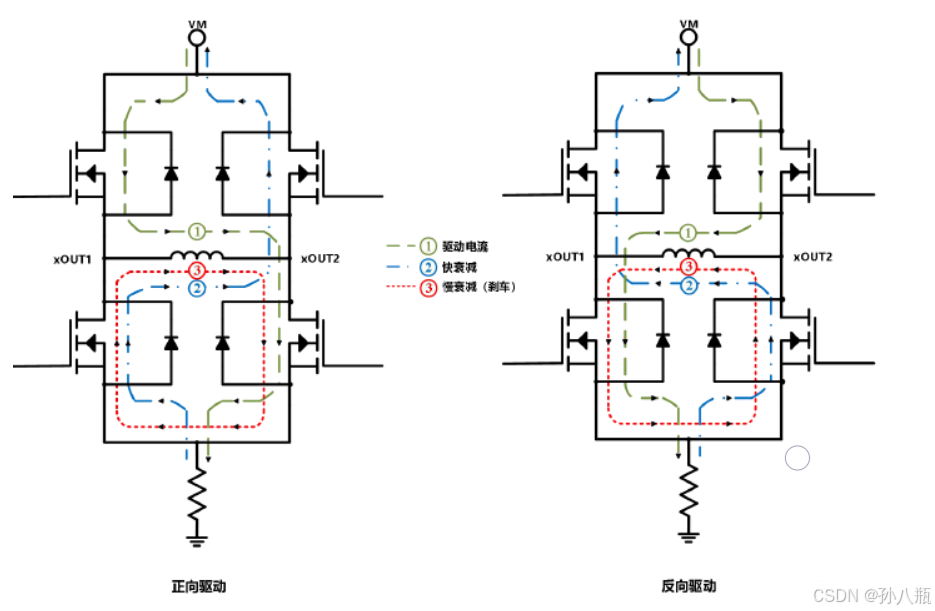

正转/快衰减，xout1的上桥功率管为pwm信号，下桥功率管为低电平，xout2的上桥臂功率管为低电平，下桥功率为高电平，电机驱动电流路径为正向驱动①所示。当有刷电机处于快衰减模式进行制动时，h桥所有功率管都关闭，电机线圈中的电流只能由功率管寄生的二极管中流过，电机电感上的电流通过路径②流进供电电源以及消耗在二极管上，因此电流会逐渐减小，这种衰减方式在电机上表现为电机滑行。

正转/慢衰减，正常驱动电流路径为正向驱动①所示，当有刷电机处于慢衰减模式进行制动时，h桥的上下桥功率管关断，下桥功率管均打开ÿ
