本例实验采用板载三位独立按键，可以搭配实现各种相关的功能。

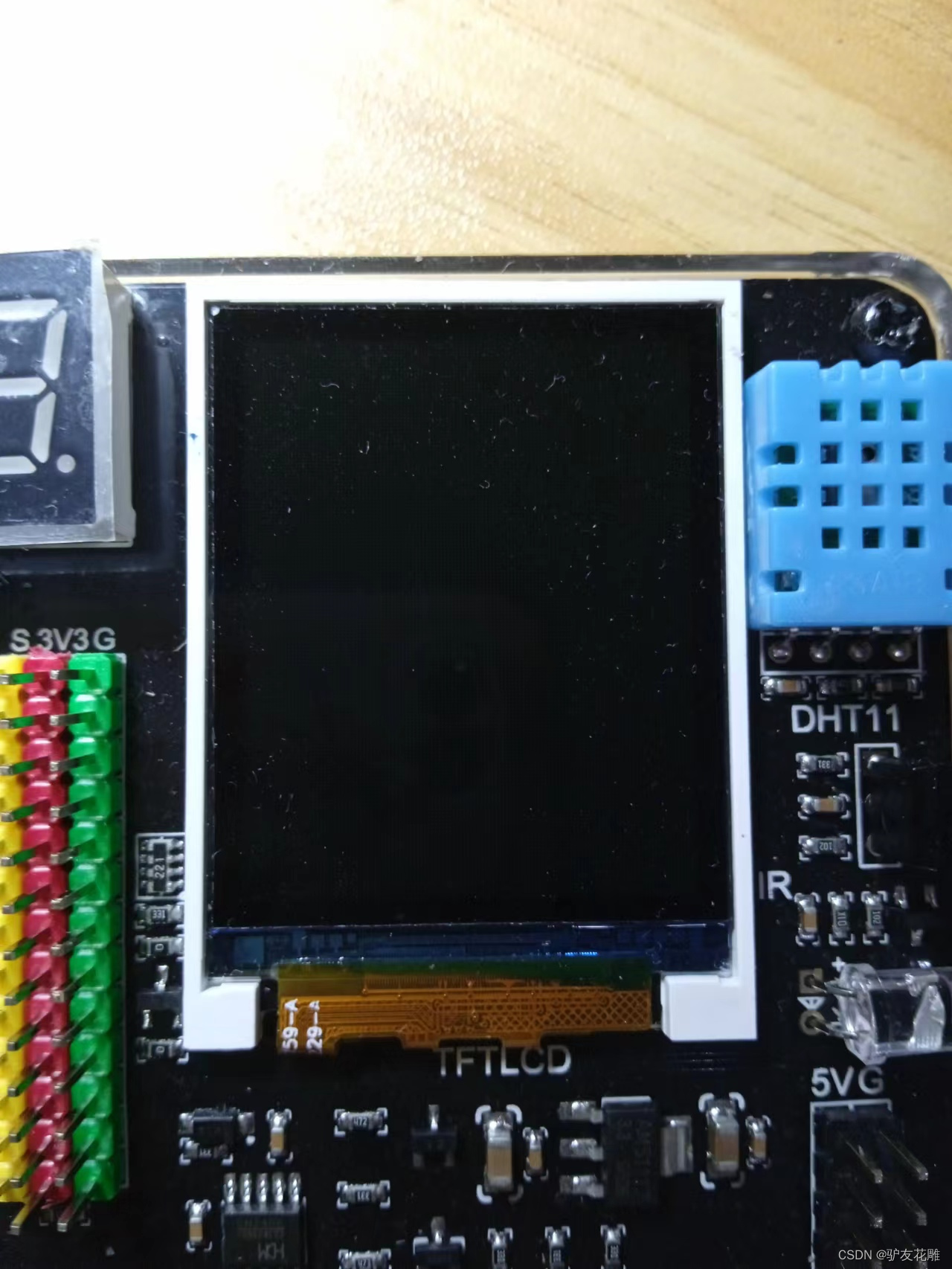

本例实验的spi彩色液晶1.77寸显示屏（st7735驱动）
tft177-spi，型号为sx177qqvga，像素128x160tft，驱动芯片为st7735s，这是一款支持spi接口的1.77寸tft彩屏，可以显示文字、图形、图片等内容，提高用户互动体验度。
电原理图

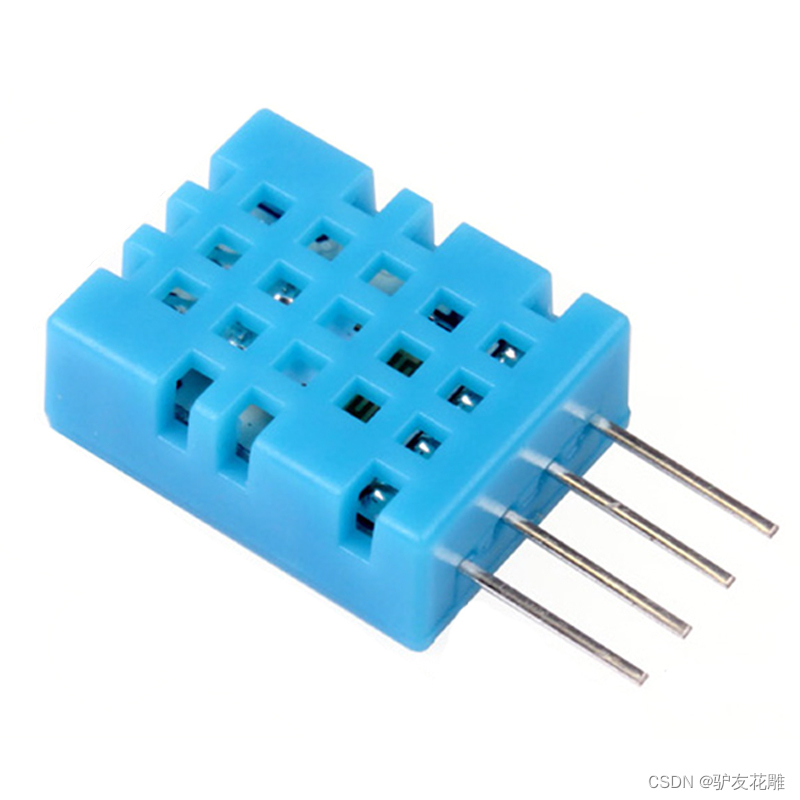

本例实验采用dht11

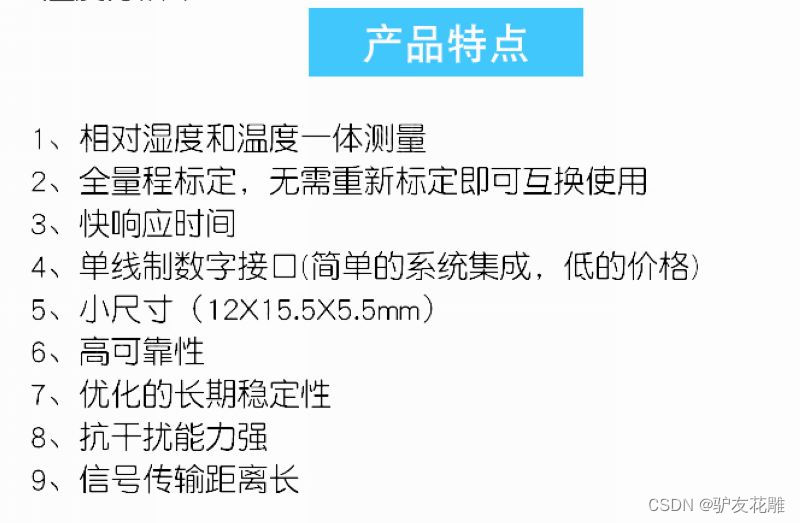

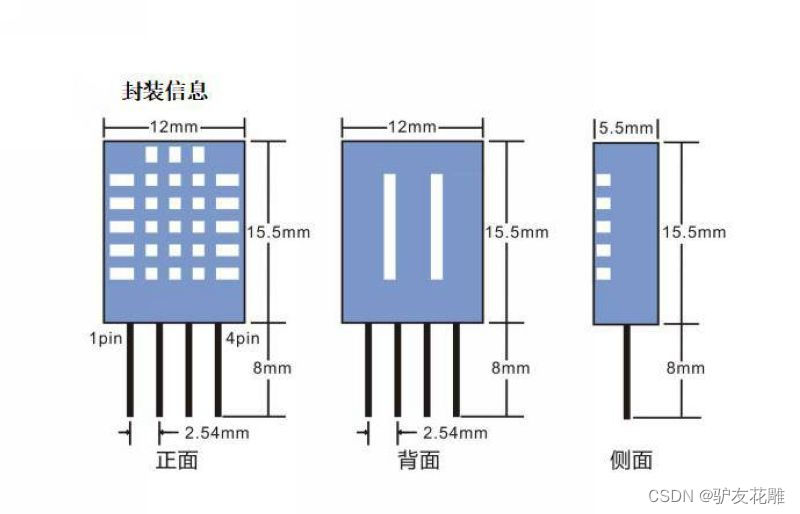

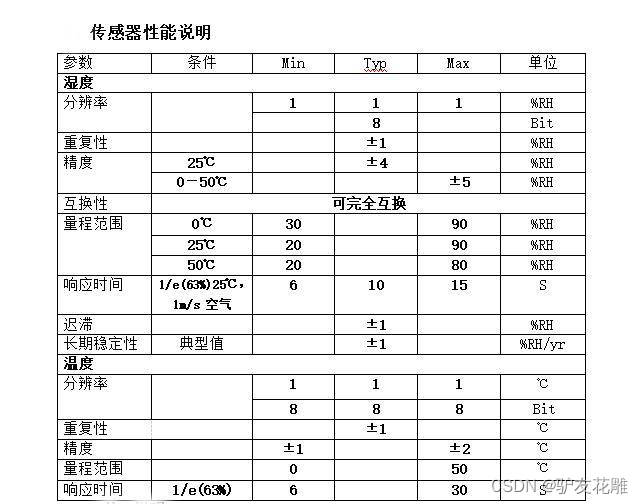

是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个ntc测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个dht11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在otp内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口，使系统集成变得简易快捷。超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。产品为4针单排引脚封装。连接方便，特殊封装形式可根据用户需求而提供。

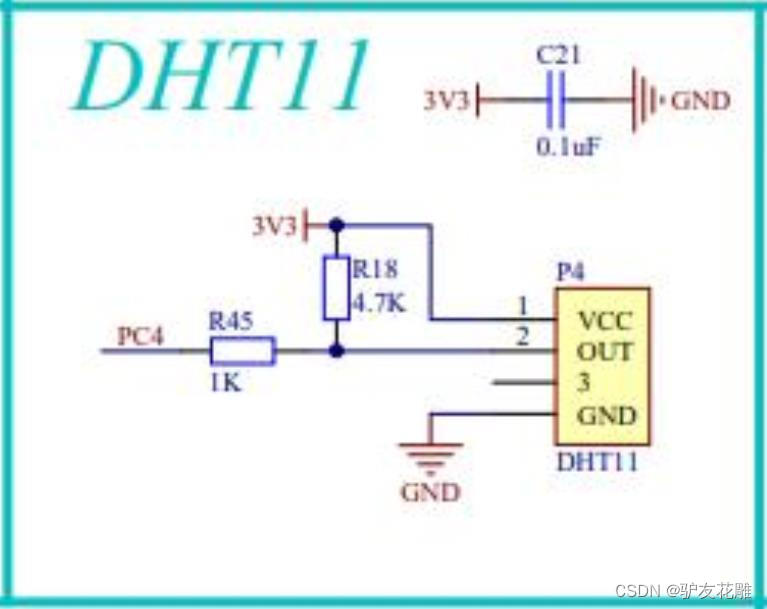

电原理图
【花雕动手做】实验二十五：使用按键和语音控制显示dht11温度与湿度
实验开源代码
#define asc2_12
#define st7735_cs_pin 9
#define st7735_cs_gpio_pin gpio_pin_1
#define st7735_dc_pin 1
#define st7735_dc_gpio_pin gpio_pin_1
#define st7735_rst_pin 25
#define st7735_rst_gpio_pin gpio_pin_1
#define st7735_sck_pin 3
#define st7735_sck_gpio_pin gpio_pin_3
#define st7735_mosi_pin 2
#define st7735_mosi_gpio_pin gpio_pin_2
#define asc2_32
#define st7735s_rgb_gbr_order 0
#define asc2_16
#include "asr.h"
extern "c"{
void * __dso_handle = 0 ;}
#include "setup.h"
#include "mylib/asr_st7735.h"
#include "mylib/asr_event.h"
#include "mylib/asr_dhtxx.h"
uint32_t snid;
uint8_t wen;
uint8_t shi;
void pins_attached();
void hardware_init();
spitft spi_tft(128, 160);
//{id:250,keyword:"命令词",asr:"最大音量",asrto:"音量调整到最大"}
//{id:251,keyword:"命令词",asr:"中等音量",asrto:"音量调整到中等"}
//{id:252,keyword:"命令词",asr:"最小音量",asrto:"音量调整到最小"}
dhtxx asr_dht_7(7, dht11);
void pins_attached(){
while (1) {
if((digital_read((18)) == 0)){
digital_write((21),1);
delay(200);
enter_wakeup(5000);
delay(200);
//{id:500,keyword:"命令词",asr:"耍接官",asrto:"按键模式读取温度"}
play_audio(500);
spi_tft.clear((0x8fff));
spi_tft.set_text_color((0x001f),(0x8fff));
spi_tft.set_cursor(30,50);
spi_tft
