阿里云物联网对接指导文档

1.平台介绍

阿里云物联网平台是一个集成了设备管理、数据安全通信和消息订阅等能力的一体化平台。向下支持连接海量设备，采集设备数据上云；向上提供云端api，服务端可通过调用云端api将指令下发至设备端，实现远程控制。

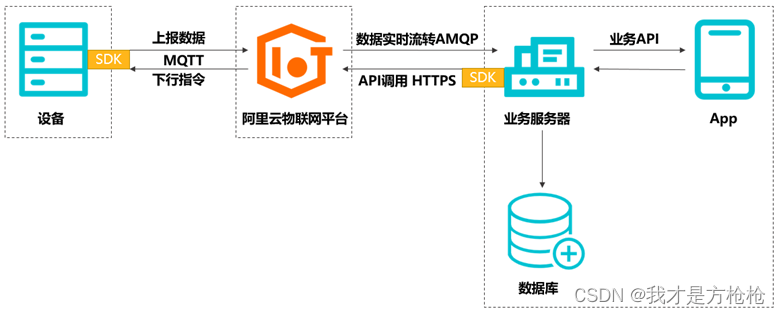

物联网平台与设备、服务端、客户端的消息通信流程如下。

数据通信说明：

上行通信：设备通过mqtt协议与物联网平台建立连接，上报数据到平台；平台通过amqp将数据流转到客户的服务器。

下行通信：通过业务应用下发指令，使业务服务器调用基于https协议的api接口pub，给topic发送指令，将数据发送到物联网平台；平台通过mqtt协议，推送数据到设备端。

2.基本概念介绍

实例、产品和设备类型、认证方式、物模型相关概念详见阿里云官方文档。

阿里云物联网平台的基本概念_物联网平台(iot)-阿里云帮助中心

阿里云物联网平台常见的认证方式分为一机一密与一型一密，具体可参考下图。

图1 一机一密

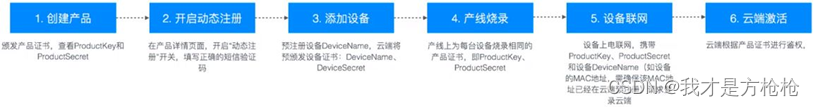

图2 一型一密

3.对接阿里云物联网流程

本章主要介绍物联网平台的基础能力，包括设备上云、设备上报消息、云端订阅设备消息、云端下发指令到设备等。主要分为以下几个步骤：

• 创建产品与设备
• 为产品定义物模型
• 接入云平台

• 创建产品与设备

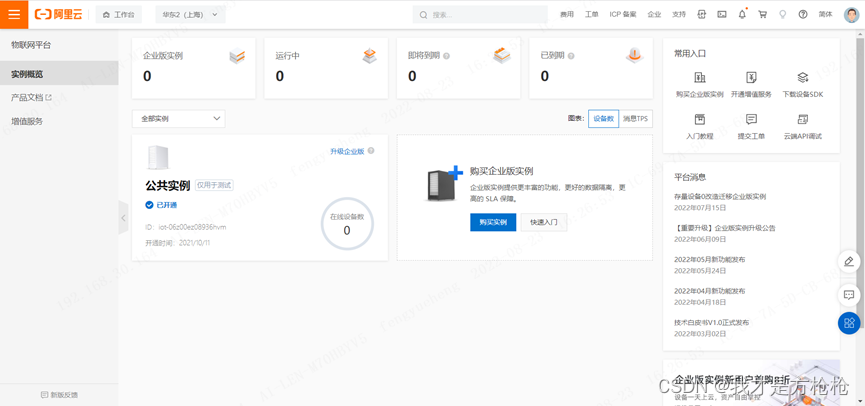

创建产品和设备的前提是创建实例，目前个人账户可以免费创建一个公共实例，创建后界面如下。

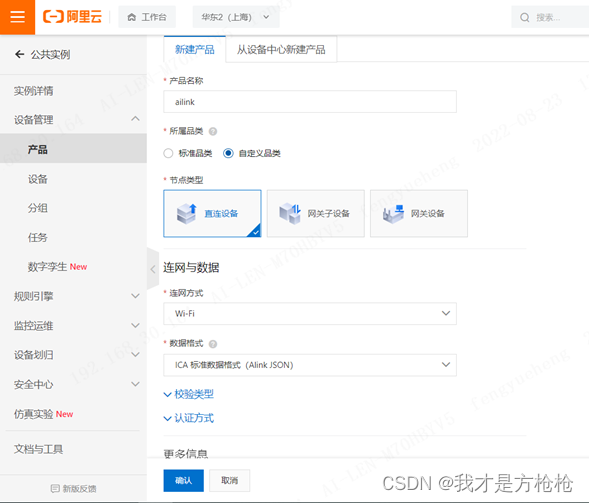

点击进入公共实例，左侧的设备管理中可以看到产品和设备两个条目，在左侧导航栏选择设备管理 > 产品，单击创建产品。

产品具体的参数选择和范围设置详情可参见阿里云官方文档

如何在物联网平台创建产品_物联网平台(iot)-阿里云帮助中心

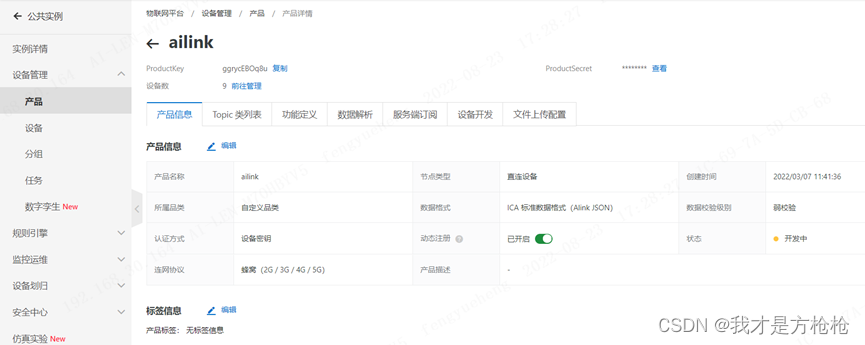

创建产品后在左侧导航栏，选择设备管理 > 产品，在产品列表中，单击产品对应的查看，进入产品详情页。单击相应页签，查看产品信息、topic类列表，设置自定义topic、功能定义（物模型）、数据解析脚本、服务端订阅等。

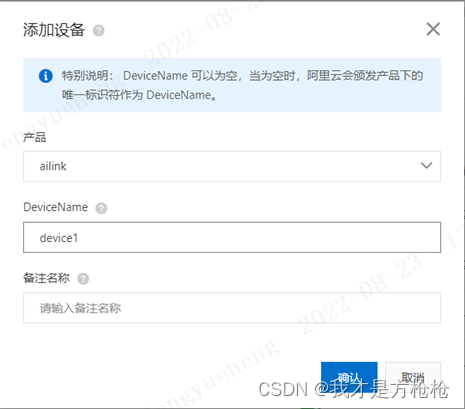

产品是设备的集合，通常指一组具有相同功能的设备。创建产品完成后，需在产品下添加设备，获取设备证书。创建产品同样在左侧导航栏，选择设备管理 > 设备。在设备页面，单击添加设备。在添加设备对话框中，输入设备信息，单击确认。

• 为产品定义物模型

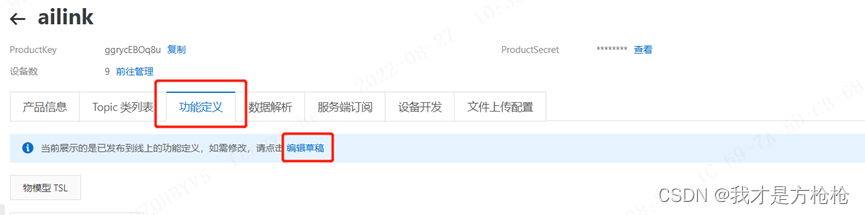

物模型是阿里云物联网平台为产品定义的数据模型，用于描述产品的功能。主要分为属性（property，一般用于描述设备运行时的状态）、服务（service，设备可被外部调用的能力或方法）、事件（event，设备运行时的事件）三种类型。物模型是产品的概念，定义后该产品下所有设备共享物模型的定义内容，在产品详情页—功能定义—编辑草稿，可以自定义物模型属性也可选择现有模型，配置完成后选择发布生效。

接入云平台

接入云平台的方式可以用模组现有的功能模块连接，也可以通过集成阿里云官方提供的sdk来对接云平台，两种方式均支持mqtt与http协议连接。

• 利用模组现有功能接入云平台

  • mqtt接入

首先介绍如何利用现有模组的mqtt功能连接阿里云平台，连接mqtt服务器至少需要五个参数，分别是客户端id、用户名、密码、服务器地址与端口号。如果使用一机一密的方式连接，则上述五个参数可以直接在对应设备详情页查看；若使用一型一密的方式连接（前提是在产品详情页开启动态注册功能），服务器地址与端口号不变，前三个参数需要构造，具体构造方法如下图。

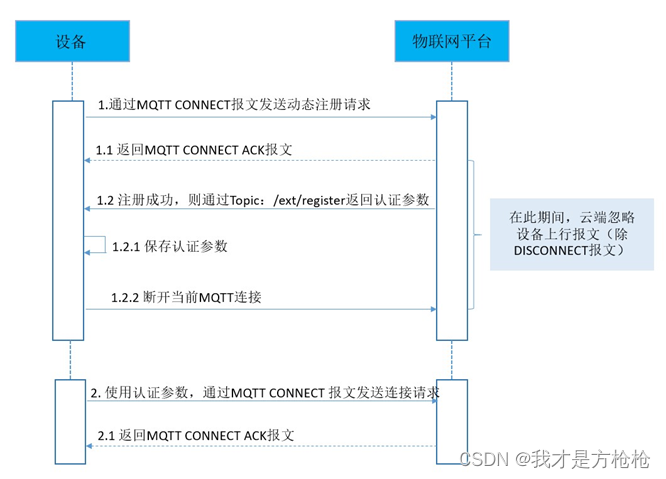

图3 动态注册获取mqtt连接参数

由图可知，连接流程主要分为两个步骤，第一步建立动态注册连接获取到devicesecret相关参数，第二步是通过获取到的devicesecret相关参数构造mqtt连接参数接入云平台。

获取devicesecret

第一步的连接参数构造如下：

mqttclientid: clientid+"|securemode=-2,authtype=xxxx,random=xxxx,signmethod=xxxx,instanceid=xxxx|"

mqttusername: devicename+"&"+productkey

mqttpassword: sign_hmac(productsecret,content)

对于mqttclientid，其中clientid为自定义字符串，控制在64个字符以内；securemode为一型一密的安全模式，预注册取值为2，免预注册取-2；authtype为一型一密认证方式，register：一型一密预注册认证方式，返回devicesecret，regnwl：一型一密免预注册认证方式，返回devicetoken、clientid；random为自定义随机数；signmethod签名算法，目前支持hmacmd5、hmacsha1、hmacsha256；instanceid实例id，请登录物联网平台控制台，在实例概览页面查看。

示例：

mqttclientid:ailink|securemode=2,authtype=register,random=789,signmethod=hmacsha1,instanceid=

iot-06z00ez08936hvm|

对于mqttusername，devicename和productkey均可从设备详情页获取。

示例：mqttusername: hello&ggryceboq8u

对于mqttpassword，productsecret可在产品详情页获取，而content的值是提交给服务器的必需参数和值（devicename、productkey、random）按照字母顺序排序、拼接（无拼接符号）的字符串，其中random与mqttclient中配置保持一致。然后，将content的值通过mqttclientid中的signmethod指定的算法，进行签名计算，可利用在线校验计算出mqttpassword。在线计算工具链接https://1024tools.com/hmac

示例：hmac_sha1(rhkkj6k6bhlhyuw7, devicenamedevice1productkeyxxxrandom789)

根据上述可计算出mqttpassword，并配置ca证书，下载路径见

使用tls加密设备和物联网平台的mqtt通信_物联网平台(iot)-阿里云帮助中心，配置完成后利用模组现有的at^aimqttcfg命令分别配置clientid、username和password，再利用at^aimqttopen连接云平台，连接成功后云平台会向topic为/ext/register主动推送如下格式的数据

{

  "productkey" : "xxx",

  "devicename" : "xxx",

  "devicesecret" : "xxxxxx"

}

获取mqtt连接云平台的必要参数

记录第一步获取到的devicesecret，来进行第二步的mqtt连接参数的构造，格式如下：

mqttclientid: clientid+"|securemode=3,signmethod=hmacsha1,timestamp=132323232|"

mqttusername: devicename+"&"+productkey

mqttpassword: sign_hmac(devicesecret,content)

对于mqttclientid，其中clientid为自定义字符串，控制在64个字符以内；securemode表示目前安全模式，可选值有2（tls直连模式）和3（tcp直连模式），目前阿里云已不支持非加密，所以此项只能取2；signmethod签名算法，目前支持hmacmd5、hmacsha1、hmacsha256；timestamp为时间戳，可以省略。

示例：mqttclientid:ailink|securemode=2,signmethod=hmacsha1|

对于mqttusername，同第一步。

示例：mqttusername: device1&ggryrtlgswt

对于mqttpassword，devicesecret即第一步连接获取值，而content的值是提交给服务器的必需参数和值（clientid，devicename、productkey）按照字母顺序排序、拼接（无拼接符号）的字符串，其中clientid与mattclientid中配置保持一致。然后，将content的值通过mqttclientid中的signmethod指定的算法，进行签名计算，可利用在线校验计算出mqttpassword。

示例：hmac_sha1("devicesecret", clientidailinkdevicenamedevice1productkeyxxx)

利用上述操作可获取到mqttpassword，至此，我们已经获取到mqtt连接云平台需要的所有必须参数，利用现有的at命令即可完成配置、连接、订阅、发布等操作。

• http接入

http接入与mqtt类似也分为两步，第一步获取token，第二步利用获取到的token连接云平台通信。获取token的前提是获取到设备的devicesecret。同理若通过一机一密方式则在设备详情页可以直接查看，若通过一型一密方式则需先获取设备devicesecret。

http获取devicesecret，构造请求格式如下：

post /auth/register/device  http/1.1

host: iot-auth.cn-shanghai.aliyuncs.com

content-type: application/x-www-form-urlencoded

content-length: 123

productkey=xxx&devicename=xxx&random=xxx&sign=xxx&signmethod=hmacmd5

其中productkey和devicename可通过设备详情页获取；random为自定义随机数；signmethod为签名方法，目前支持hmacmd5、hmacsha1、hmacsha256；sign类似上文中mqttpassword的构造，通过signmethod中指定的方法利用productsecret和content（包括productkey、devicename、random，构造格式同mqtt配置）计算。请求成功收到如下格式数据：

{

  "code": 200,

  "data": {

    "productkey": "xxx",

    "devicename": "xxx",

    "devicesecret": "xxxxxx"

  },

  "message": "success"

}

获取token

记录下上文获取到的devicesecret为获取token，构造post请求数据格式如下：

post /auth http/1.1

host: ${yourendpoint}

content-type: application/json

content-length: 192

body: {"version":"default","clientid":"xxx","signmethod":"hmacsha1","sign":"xxxxxxx","productkey":"zg1evte****","devicename":"device1","timestamp":"1501668289957"}

host可在实例详情页面右上角查看开发配置获取，body构造，clientid同mqtt配置，signmethod算法类型，支持hmacmd5和hmacsha1，若不传入默认为hmacmd5；sign类似上文中mqttpassword的构造，通过signmethod中指定的方法利用devicesecret和content（包括productkey、devicename、clientid，构造格式同mqtt）计算；productkey和devicename在设备详情页获取；timestamp为时间戳，可不传入。若认证成功可获取到如下格式返回数据

{

          "code": 0,

          "message": "success",

          "info": {

          "token":  "6944e5bfb92e4d4ea3918d1eda39****"

          }

}

上报数据

上报数据格式如下：

post /topic/${topic} http/1.1

host: ${yourendpoint}

password:${token}

content-type: application/octet-stream

content-length: 53

body: ${mqtmqttt物联网your_data}

topic为/${yourproductkey}/${yourdevicename}/pub，假设当前设备名称为device1，产品的productkey为xxx，那么您可以调用

https://iot-as-http.cn-shanghai.aliyuncs.com/topic/xxx/device1/pub地址来上报数据

• 集成sdk接入云平台

详见阿里云官方文档中mqtt与http接入示例

https://help.aliyun.com/document_detail/256389.html
