【快速入门 LVGL】-- 1、STM32 工程移植 LVGL_C/C++

一、lvgl 简述

二、复制一个stm32工程

三、下载 lvgl

~~ 约定 ~~

在文中的各个操作阶段，会适当提示你：编译。

请在各阶段提示位，谨遵执行。这样操作，能清晰地定位移植过程中的问题所在。

只要操作没错漏，都能成功开跑lvgl。

一、lvgl 简述

二、复制一个stm32工程

准备好一个stm32的工程，这个工程要求如下：

1、硬件的要求

芯片资源：flash>128k, ram>64k; （lvgl至少占用： flash>64k, ram>16k);
与芯片型号无关，f1、f4、h7等系列的芯片，满足上述资源的都行;
不建议使用常用的stm32f103c8，资源太小，裁剪难度大，强行移植了也会很卡。
显示屏：建议使用16位色深的彩屏, 1.44寸、2.8寸、4.3寸等等;
不建议使用常用的0.96寸oled屏，指甲大小的单色屏，耗100k资源去撑它，没搞头。

2、软件的环境

库支持方式：标准库、寄存器、手撸hal库、cubemx生成的hal库、ll库，都可以;
开发环境：keil、cubeide，都可以;

3、stm32工程的要求

堆栈大小：heap、stack，设置为:0x1000;
准备：画点函数，用于后面注册lvgl的显示功能;
准备：触摸检测函数 (返回：0-未按下、1-按下)、坐标获取函数，用于注册lvgl的触屏功能;

上述，是lvgl最基础的资源需要。

如果有一项你没看懂，就先把它盘透，回头再盘lvgl。

本篇，复制了开发板的一个示例作移植的基础工程："显示屏_2.8寸_触摸检测_xpt2046"。

4、复制源工程后，测试是否可用

编译：以确保 0 error;
烧录：以确保能正常运行，触摸和显示都正常（忽视下图中的文字显示，非必要）。
对于这个工程，最低限度，你必须已懂得调用函数，实现如下图画线效果。

三、下载 lvgl

尽管lvgl已发布了v9.0、v9.1等，但v8.3版，是目前最广泛使用的版本。

v8.3版本，网上教程资源众多、移植简单；

更重要的：多款主流可视化设计工具，都支持lvgl的v8.3版本！

因此，强烈推荐使用v8.3版本。

官方下载链接：https://github.com/lvgl/lvgl

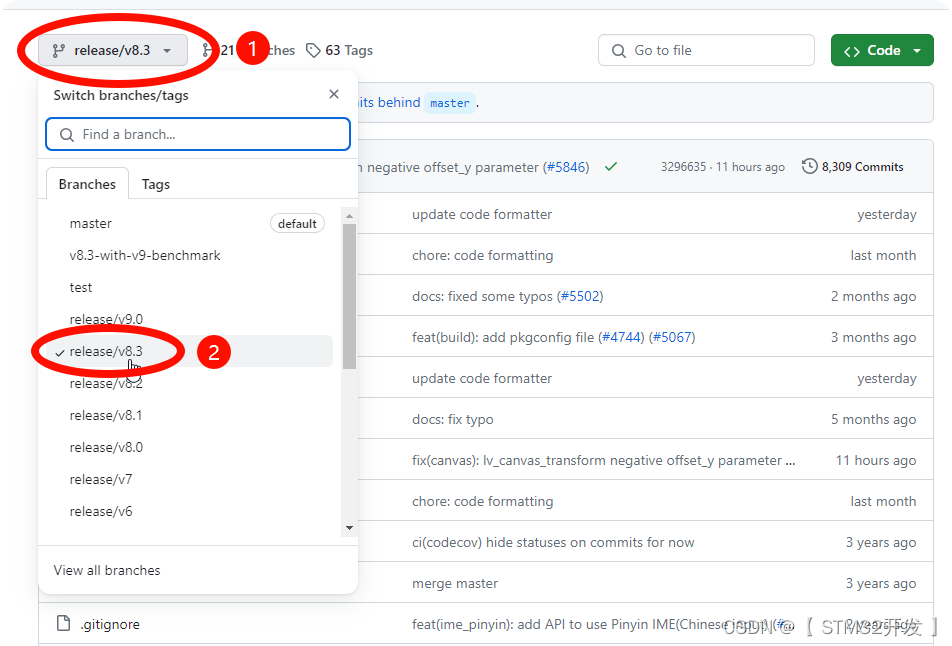

1、选择版本

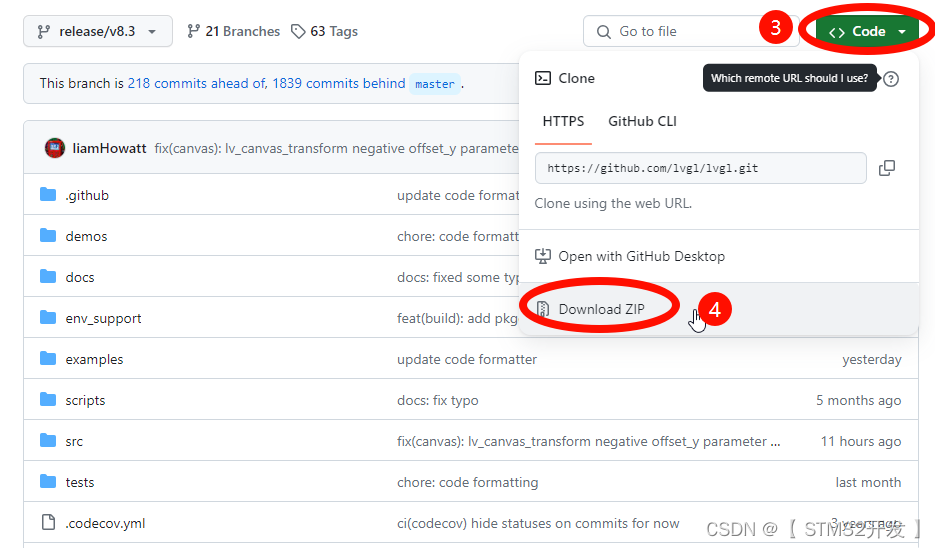

2、下载

3、下载后，解压缩得到文件夹：lvgl-release-v8.3

四、源文件裁剪

上一步得到的源文件夹： lvgl-release-v8.3。

里头文件众多：源代码、帮助文档、官方示例等等。

不用发晕，需要用到的，仅仅是：3个文件夹 + 2个h文件。

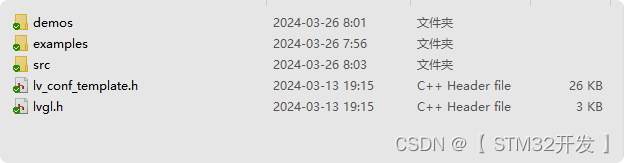

1、新建一个文件夹

因为lvgl源代码中的头文件，使用了相对路径，如在 "lvgl.h" 中：

为了令移植后的文件能直接使用这些相对路径，我们复制文件时，按下方目录结构来操作：

在你喜欢的硬盘位置，新建文件夹：lvgl

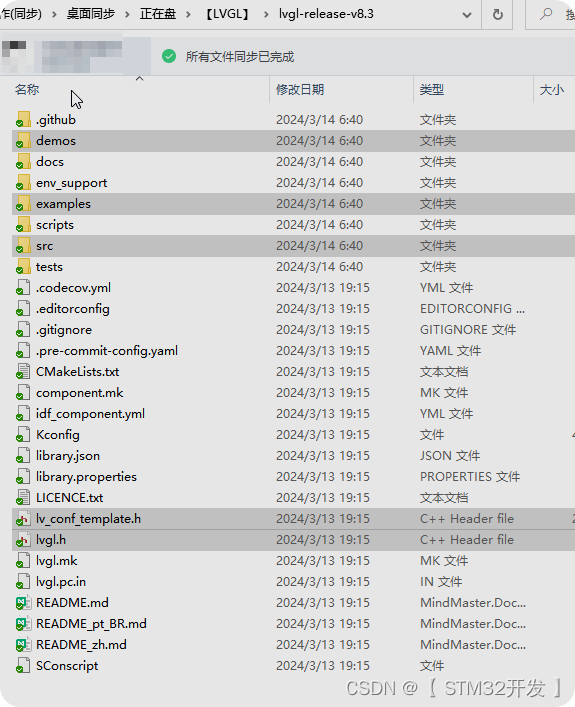

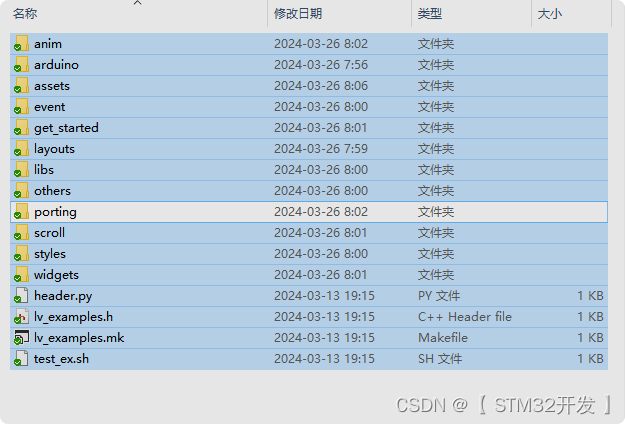

在源文件夹中，把下图选中的 3个文件夹、2个h文件, 复制到新建的 lvgl文件夹中;

完成后，"lvgl" 文件夹，是这个样子的：

提醒：

网上好些教程，在keil工程目录下新建 middlewares 文件夹，在里面再新建lvgl文件夹。
如果你使用的是标准库的工程，或者是自己手撸建立的hal库工程，都可以那样操作。
但是，如果使用cubemx、cubeide生成的工程，就不要使用 “middlewares” 作文件夹名称。
因为 "middlewares"，刚好是cubemx可能生成的文件夹，用来存放中间件，如：freertos、fatfs等支持文件。如果你没有使能这些中间件，那么，cubemx重新生成工程时，"middlewares"文件夹就会被认为不需要了，被删除掉。

2、修改 lv_conf.h 文件名

在 "lvgl" 文件夹中，有 h文件："lv_conf_template.h"，是lvgl配置参数的重要文件。

原文件名：“lv_conf_template.h”，修改为： "lv_conf.h";

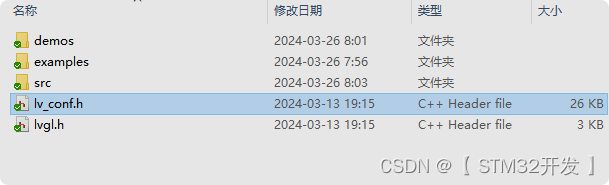

完成后， "lvgl" 文件夹，是这个样子的：

3、删除不需要的文件夹

打开文件夹："lvgl / examples":

只保留 porting 文件夹，其它的文件夹和文件，都删除掉。

完成后，文件夹"lvgl / examples"，是这个样子的：

4、修改 porting 里面的文件名称

打开刚才的 "porting" 文件夹：

6个文件的名称，都删除 "_template" 字样

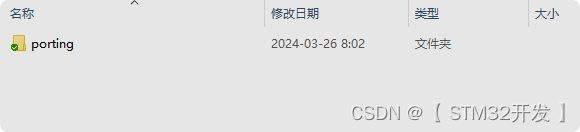

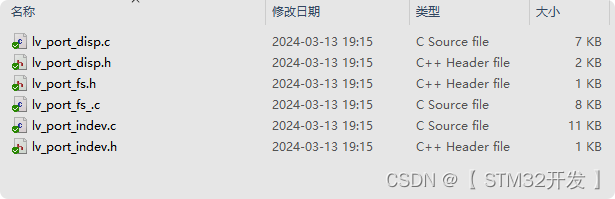

完成后，"porting" 文件夹，是这个样子的：

好了，现在 "lvgl" 文件夹，已经是我们需要的效果。

这个 "lvgl" 文件夹，以后可以复制给各类的工程使用，不限于stm32的工程，通用。

五、stm32工程添加 lvgl 文件

现在，我们开始给stm32工程添加lvgl源文件。

1、复制 lvgl 文件夹，粘贴到stm32工程目录下。

每个人的工程文件夹，几乎都不一样，没关系的。

把上一步做好的 lvgl 文件夹，复制到工程目录下

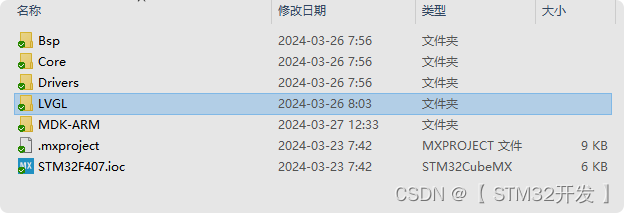

完成后，是这个样子的：

2、打开keil，在工程里，添加4个文件夹(groups);

文件夹名称 (groups)	用于存放什么文件
lvgl_mygui	用户自己的界面代码文件、官方demo等
lvgl_conf	lvgl 的两个h文件
lvgl_porting	lvgl 的接口文件, 如显示、触摸屏、键盘等
lvgl_src	lvgl 的所有底层c文件

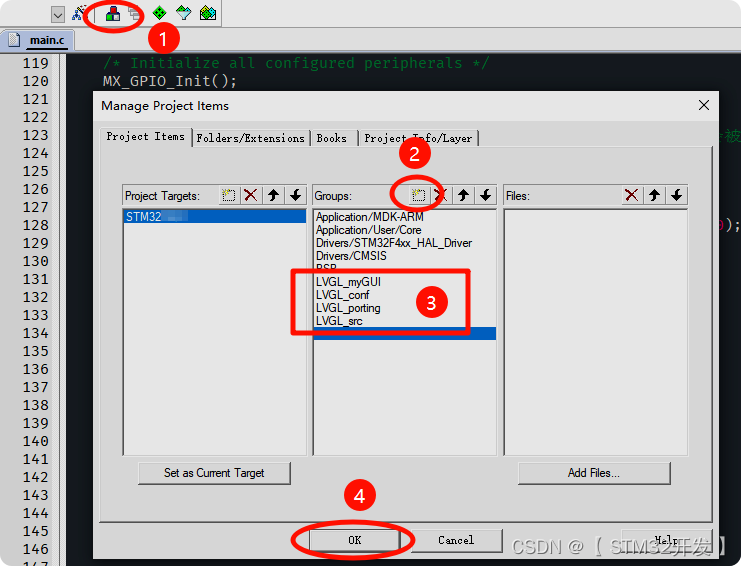

操作过程、完成后，是这个样子的：

提示：

操作完成后，先点击ok，保存操作。
网上好些教程会新建近10个group, 分开存放各个子功能文件。4个文件夹够了，简单直观。
这里用下划线作名称分界线。尝试过使用“ / ”, 感觉没下划线直观。你可以用自己喜欢风格。

添加完后，再编译一次，确认：0 error，不要觉得事多。

3、为每一个文件夹组（groups)，添加需要的文件

特别地：这一步，是整个移植里，最容易出错的步骤！务必在开始操作前，反复看两次本步图解。

很多人在后面的编译中，出现error，提示缺少文件，基本是在这一步把某个文件添加漏了。

提醒：一点也不难，但务必细心地操作。

操作过程，步骤如下：

重要：每个文件夹（group)，需要添加的文件，如下表：

文件夹（group)	添加文件
lvgl_mygui	不用添加。

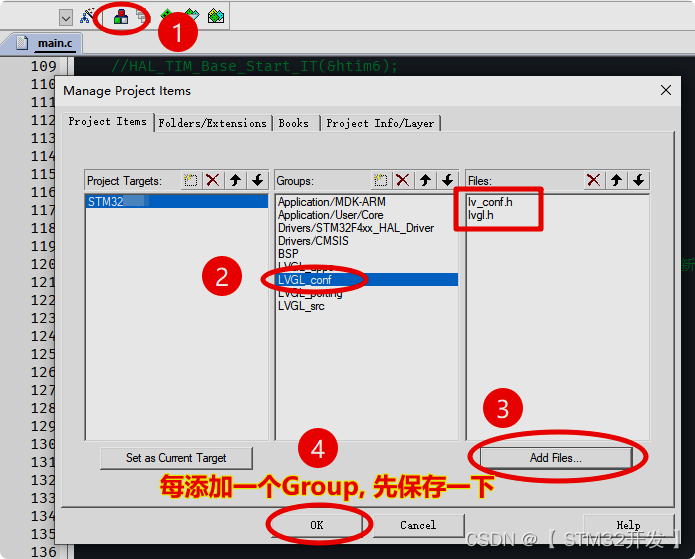

lvgl_conf	共2个文件："lvgl"下的: lv_conf.h、lvgl.h（要选择文件类型才能看到h文件)
lvgl_porting	共4个文件："lvgl/ examples / porting" 下的：lv_port_disp.c 、lv_port_disp.h、 lv_port_indev.c、lv_port_indev.h；（要选择文件类型才能看到 h 文件)
lvgl_src	近200+的c文件："lvgl / src" 下的所有 c 文件; 重点：包括src里所有子、子子文件夹的 c 文件. 不用添加h和mk文件.

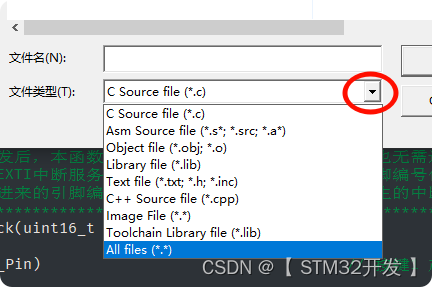

在操作 lvgl_conf 和 lvgl_porting 添加h文件时，需要在选择窗口中，把文件类型设置 *.*：

细细解释一下 lvgl_src 的添加,：

src文件夹下，会有多重的子文件夹，必须慢慢地、把每一个子文件夹的c文件全部添加进来;
只须添加 c 文件，不用添加其它类型的文件，如：h、mk等（技巧：文件类型配置为 *.c );
添加完毕后，必须点击"ok"保存, 不然，你会后悔。

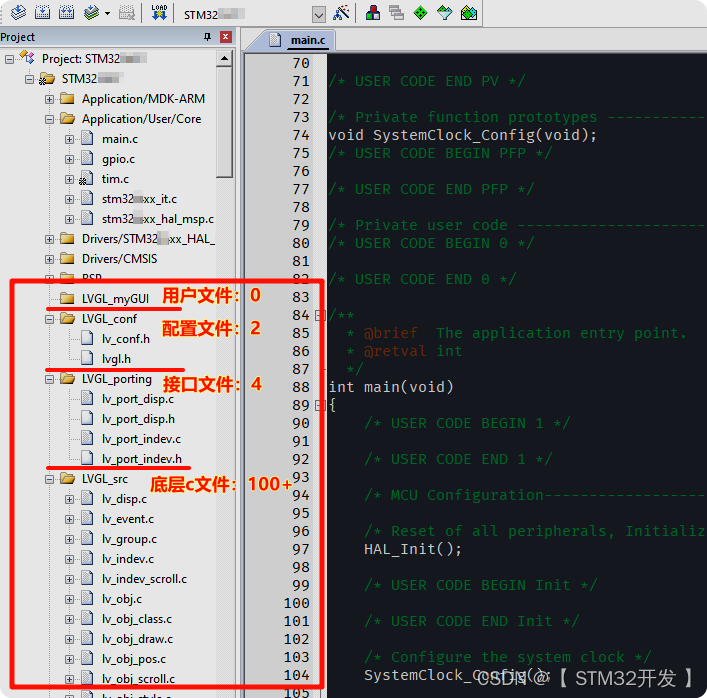

完成后，keil的工程文件管理器，是这个样子的：

4、添加头文件路径

打勾c99，并，添加3个头文件路径：

添加：lvgl 文件夹的路径
添加：lvgl\src 文件夹的路径
添加：lvgl\examples\porting 文件夹的路径

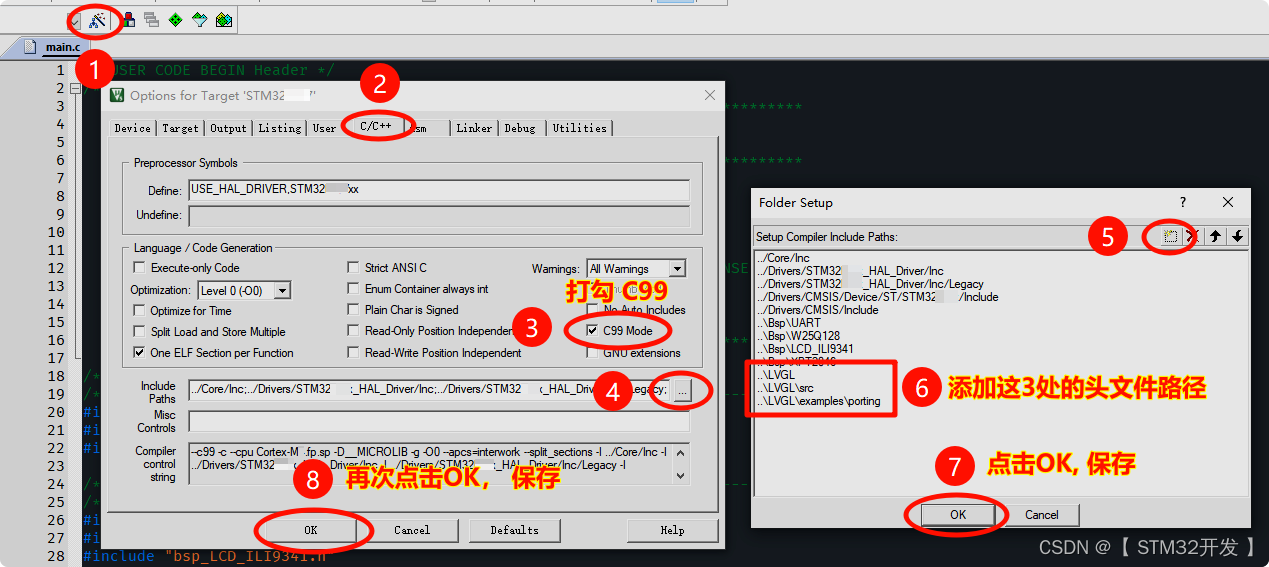

操作过程、完成后，是这个样子的：

5、编译验证

来到这一步，需要用到的文件，已经添加完毕。

我们在这里必须先编译一次，以验证文件是否都添加完整。

正常情况下，编译后: 0 error。会有一大堆 warning，不用管，不影响的。

如果，编译后有 error 报错：

检查是否打勾: c99
先检查头文件路径，是否添加完成;
排除上述两个原因后，编译还有报错，那就是添加文件那一步有遗漏：删除4个group里的文件，再次重新添加。

友情提示：

如果有error未解决，必须要解决了，再继续操作下文。

别心急！何况，下文没有你上面error的解决方法。多点耐心就好。

六、注册显示

1、启用 lv_conf.h

双击打开 lv_conf.h，对以下内容进行修改，以启用此文件。

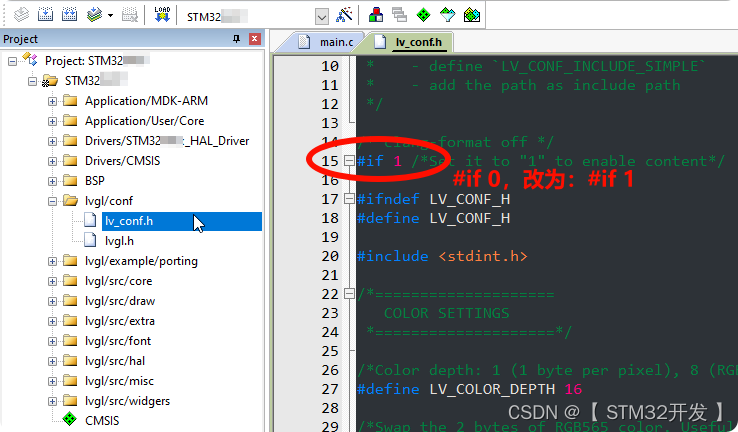

第15行，原：#if 0，修改为：#if 1

完成后，是这个样子的：

2、启用 lv_port_disp.h

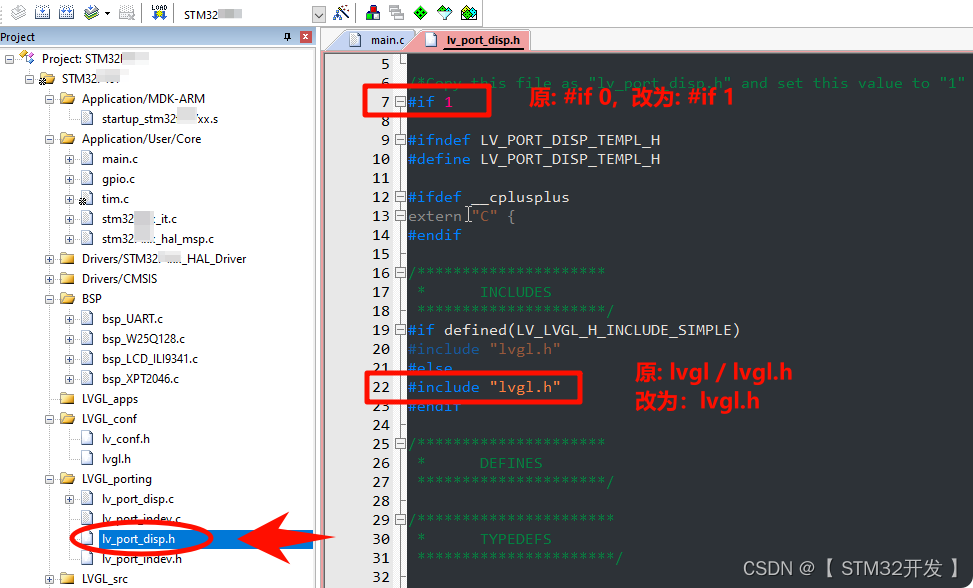

双击打开 lv_port_disp.h，修改以下内容，以启用此文件：

第7行，原：#if 0, 修改为：#if 1
第22行，原：“lvgl/lvgl.h", 修改为：”lvgl.h"

完成后，是这个样子的：

3、启用 lv_port_disp.c

双击打开 lv_port_disp.c，修改以下内容，以启用此文件：

第7行，原：#if 0, 修改为：#if 1
第12行，原"lv_port_disp_template.h", 修改为："lv_port_disp.h"

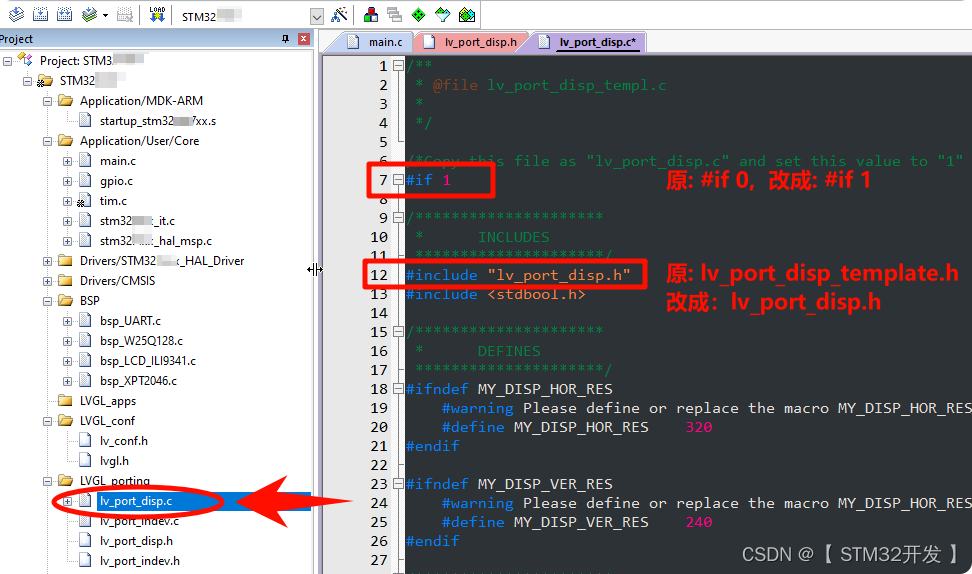

完成后，是这个样子的：

4、添加 lcd 驱动的头文件

在 lv_port_disp.c中：

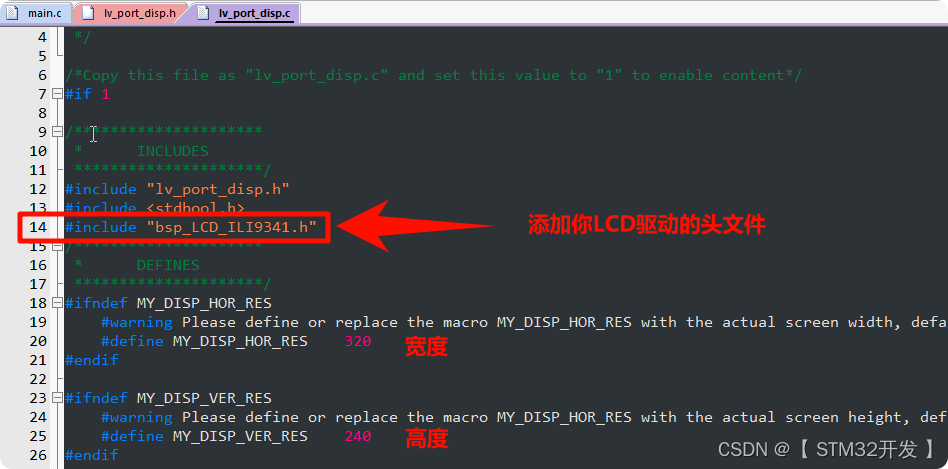

第14行，插入你的lcd驱动文件，如：#include "bsp_lcd_ili341.h"，写上你的h文件。
第20行、第25行，是显示屏的宽、高度。查看你的显示屏参数，填写实际像素即可。

插入lcd的头文件，目的是为了让这个c文件，能调用lcd的: 画点函数;

注意一个：lvgl默认使用横屏的方式，这一点要注意，别写反了。

完成后，是这个样子的

5、选择创建缓存的方式，3选1

还是在 lv_port_disp.c 中，向下滚动，

（会出现很多错误提示，不用管。也可以先编译一次，让刚才启用的h文件生效，错误就会消失）

第86行到101行，lvgl 提供了创建显示缓冲区的3种方式，这里，必须3选1。

绝大多数情况下，使用第1种方法，即：只创建1个缓冲区;

注释掉第90~101行，即：不使用第2和第3种方法;

完成后，是这个样子的：

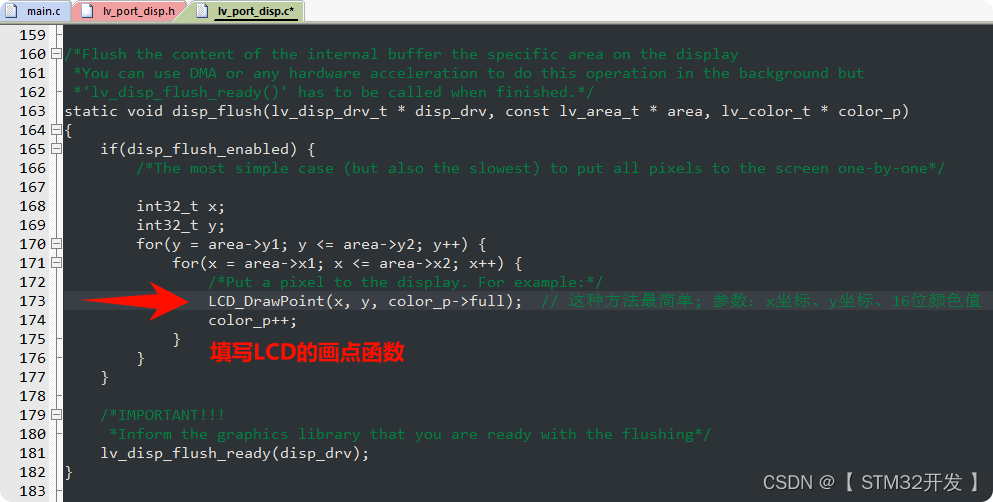

6、关联画点函数

还是在 lv_port_disp.c 中，向下滚动，找到disp_flush( )函数：

第173行，替换你的 lcd 的画点函数; 参数：x坐标、y坐标、16位颜色值。
小编用的画点函数：lcd_drawpoint( x, y, color_p->full) ;

你的画点函数，可能和小篇所用的不一样，照样画瓢即可。

完成后，是这个样子的：

这里给lvgl一个画点函数后， lvgl就能完成需要的显示操作了。

至此，显示部分的修改、注册，已完成。

点击编译：0 erros。

切记：如果有error未解决，必须要解决了，再继续操作下文。

七、注册触摸屏

1、启用 "lv_port_indev.h"

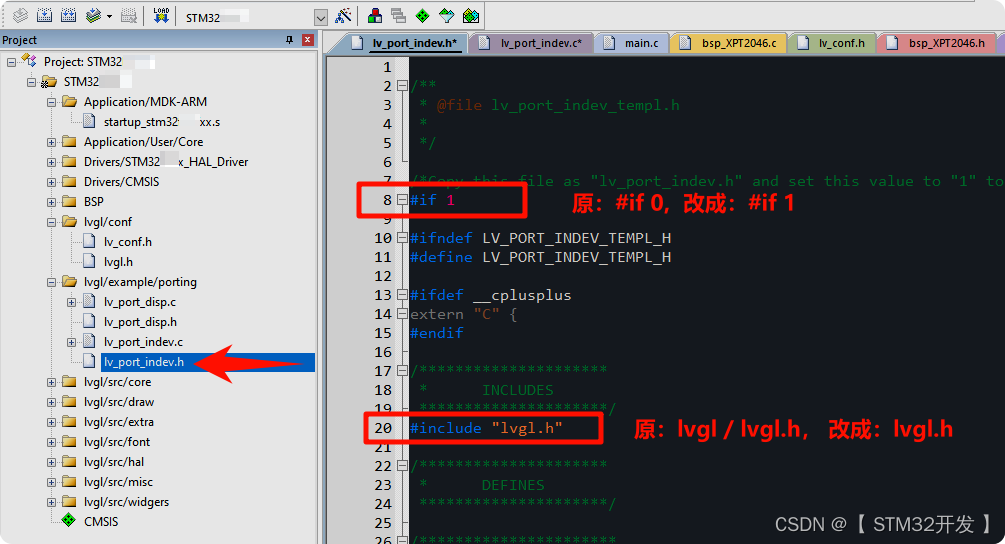

打开"lv_port_indev.h", 修改以下内容，以启动此文件：

第8行，原：#if 0, 修改成：#if 1
第20行，原："lvgl / lvgl.h"，修改成："lvgl.h"

完成后，是这个样子的：

2、启动 "lv_port_indev.c"

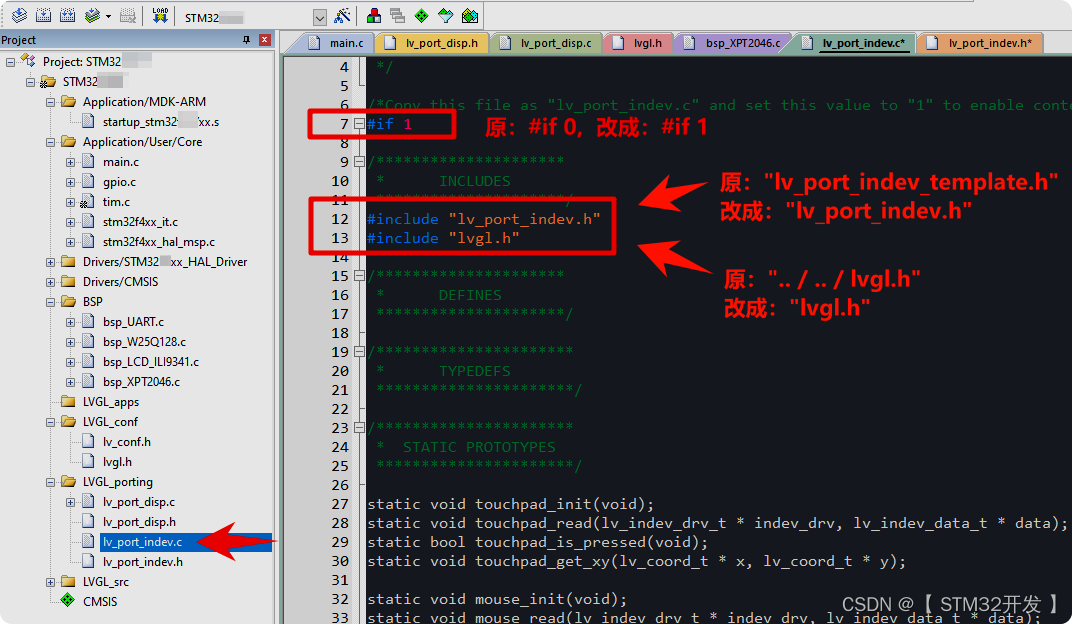

打开"lv_port_indev.c", 修改以下内容，以启动此文件：

第 7行，原：#if 0, 修改为：#if 1
第12行，原：“lv_port_indev_template.h", 修改为："lv_port_indev.h"
第13行，原："../../lvgl.h"，修改为："lvgl.h"

完成后，是这个样子的：

3、添加触屏的驱动头文件

还是在 "lv_port_indev.c" 中：

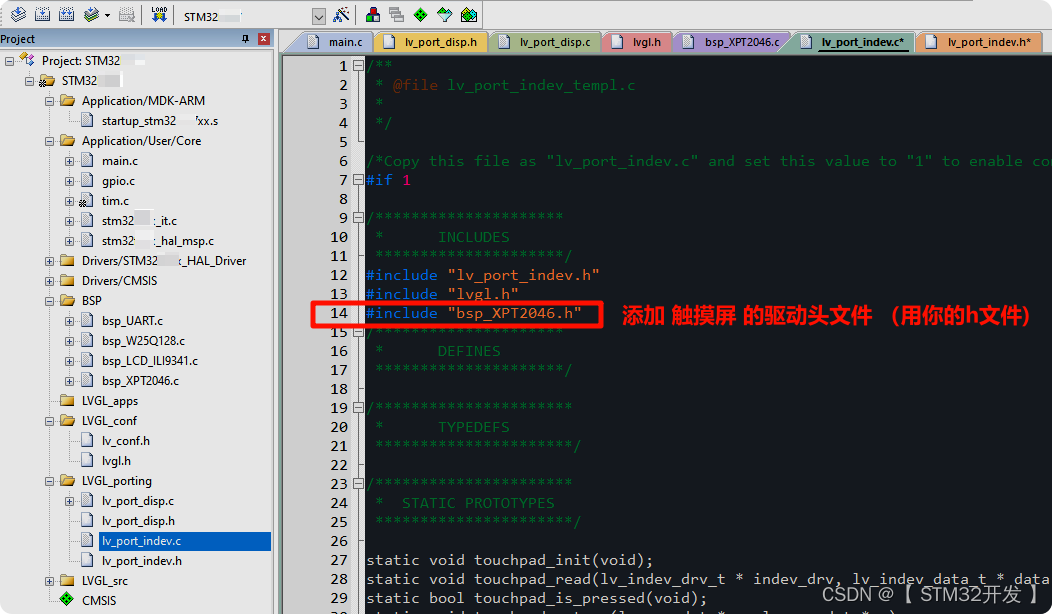

第14行，插入：#include "触摸屏的头文件"，小编这边是：#include "bsp_xpt2046.h"

目的是为了让这个c文件，能调用触屏的：触摸状态检测函数、坐标获取函数;

完成后，是这样子的：

4、注释掉不需要的输入任务注册

还是在 "lv_port_indev.c" 中，

向下滚动至大约70行，找到输入注册函数：lv_port_indev_init( )，

函数内有5种输入方式的任务注册：触屏、鼠标、键盘、编码器、物理按键;

保留触摸屏输入的任务注册;
其它4种输入任务的注册，注释掉,;

完成后，是这个样子的：

5、添加触摸检测函数

还是在 "lv_port_indev.c" 中，

向下滚动到大约209行，找到触摸检测函数：touchpad_is_pressed（），

这个是：触屏状态检测函数，函数返回：0-未按下、1-按下;

第213行，原 return false，注释掉;
第212行，原来是空行，插入：return xpt2046_ispressed();

这个是魔女开发板所提供的触屏检测函数，返回值已符合：0-未按下、1-按下;

你可以替换成你的方式，如原子哥的变量值方式。各施各法，只要符合函数要求，都行;

完成后，是这个样子的：

6、添加坐标获取函数

还是在 "lv_port_indev.c" 中，

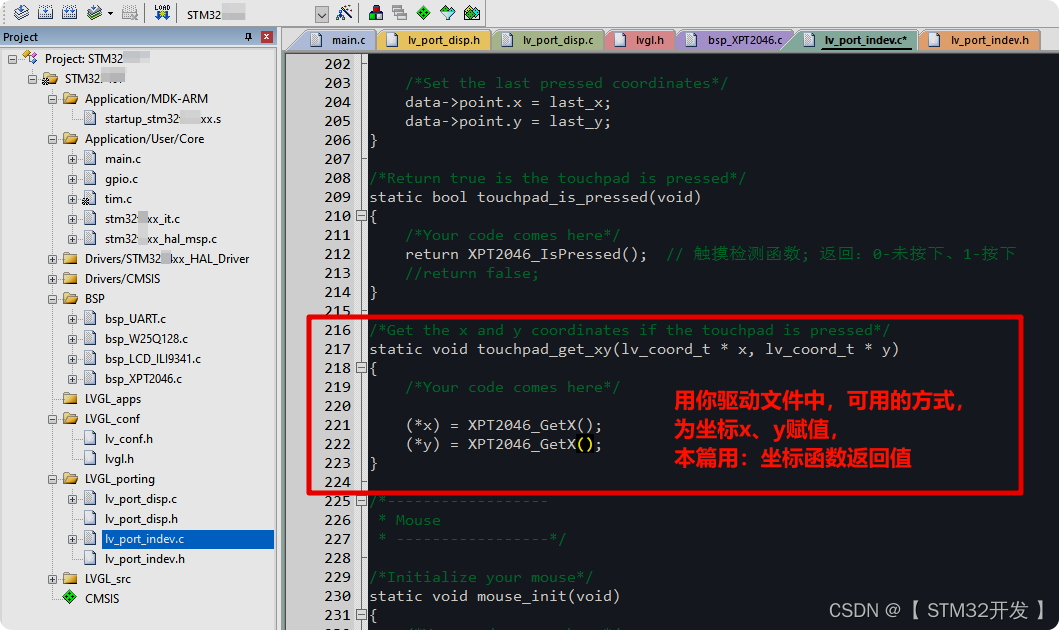

在刚才触摸检测函数的下方，大约217行，找到坐标获取函数：touchpad_get_xy();

本函数的作为：使lvgl能够获取到触摸按下时的x、y坐标;

第221行, 修改为：(*x) = xpt2046_getx();
第222行, 修改为：(*y) = xpt2046_gety();

同上，可以各施各法，用各种方法赋值。

完成后，是这个样子的：

至此，触摸屏的注册，已经完成。

点击编译：0 error。

八、添加 lvgl 的文件引用

之前的几个部分，已修改完成了lvgl显示、触摸支持。

现在，正式在工程中“应用” lvgl。

1、给工程，添加 lvgl 的头文件

打开 main.c，在顶部， #include 三个头文件（复制下面三行）：

#include "lvgl.h"                // 它为整个lvgl提供了更完整的头文件引用
#include "lv_port_disp.h"        // lvgl的显示支持
#include "lv_port_indev.h"       // lvgl的触屏支持

完成后，是这个样子的：

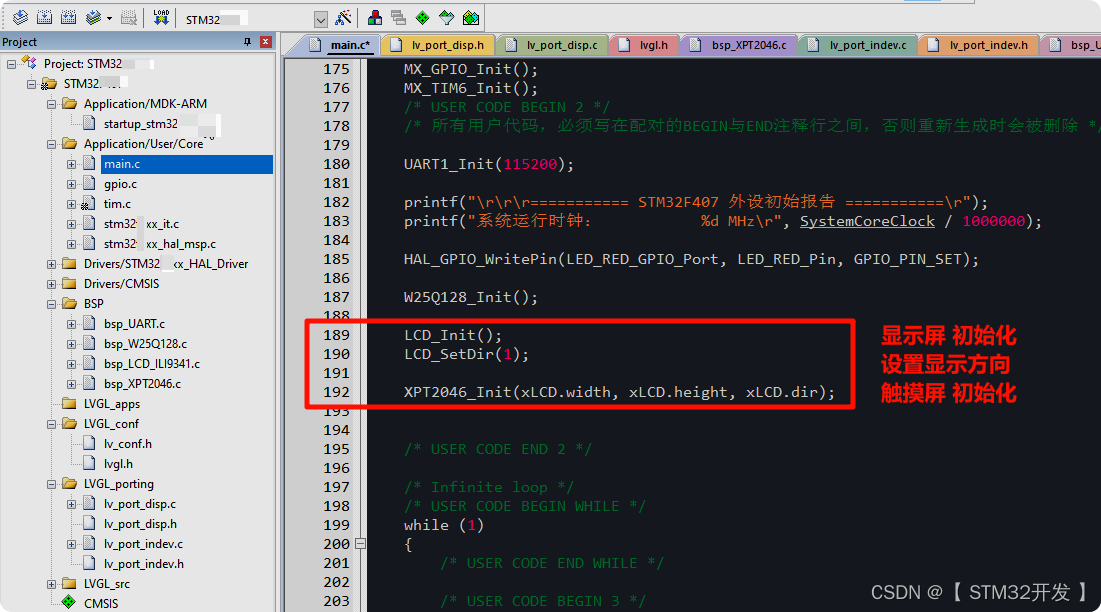

2、初始化lcd、触摸屏

在main函数内、 while 循环之前，调用lcd初始化函数、触摸屏初始化函数。

删除原示例中多余的显示测试代码、触摸测试代码。

下图，是小篇所用开发板的lcd驱动函数：

lcd_init();                                         // 初始化 lcd
lcd_setdir(1);                                      // 设置lcd的显示方向：横屏
xpt2046_init(xlcd.width, xlcd.height,  xlcd.dir);   // 初始化触摸屏

记得前几步时，我们没有像其它教程那样，给disp_init() 填入lcd的初始化函数。

现在，随着其它的设备，把初始化放在一起，更符合习惯、更直观。

完成后，是这个样子的：

3、初始化lvgl、显示、触屏

在硬件的初始化代码之后，进行lvgl的初始化（复制下面3行）：

lv_init();                             // lvgl 初始化
lv_port_disp_init();                   // 注册lvgl的显示任务
lv_port_indev_init();                  // 注册lvgl的触屏检测任务

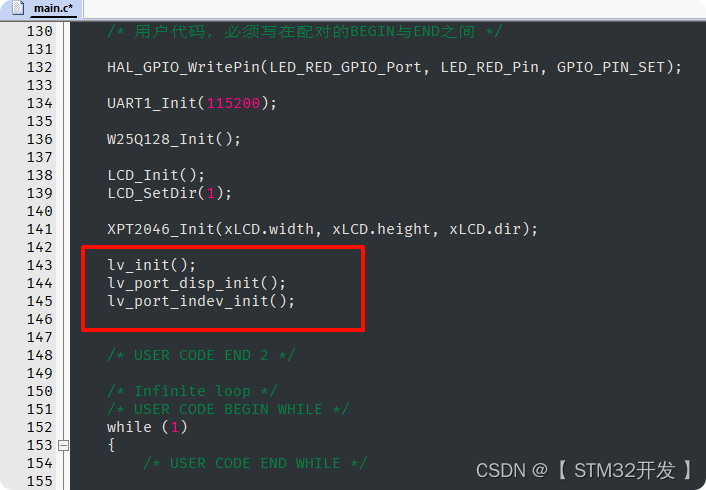

完成后，是这个样子的：

4、显示按钮控件、文本控件

在lvgl的初始化之后，添加lvgl控件，以测试lvgl的显示：

添加一个按钮
为按钮添加文本
添加一个独立的标签文本

具体代码如下：

    // 按钮
    lv_obj_t *mybtn = lv_btn_create(lv_scr_act());                               // 创建按钮; 父对象：当前活动屏幕
    lv_obj_set_pos(mybtn, 10, 10);                                               // 设置坐标
    lv_obj_set_size(mybtn, 120, 50);                                             // 设置大小

    // 按钮上的文本
    lv_obj_t *label_btn = lv_label_create(mybtn);                                // 创建文本标签，父对象：上面的btn按钮
    lv_obj_align(label_btn, lv_align_center, 0, 0);                              // 对齐于：父对象
    lv_label_set_text(label_btn, "test");                                        // 设置标签的文本

    // 独立的标签
    lv_obj_t *mylabel = lv_label_create(lv_scr_act());                           // 创建文本标签; 父对象：当前活动屏幕
    lv_label_set_text(mylabel, "hello world!");                                  // 设置标签的文本
    lv_obj_align(mylabel, lv_align_center, 0, 0);                                // 对齐于：父对象
    lv_obj_align_to(mybtn, mylabel, lv_align_out_top_mid, 0, -20);               // 对齐于：某对象

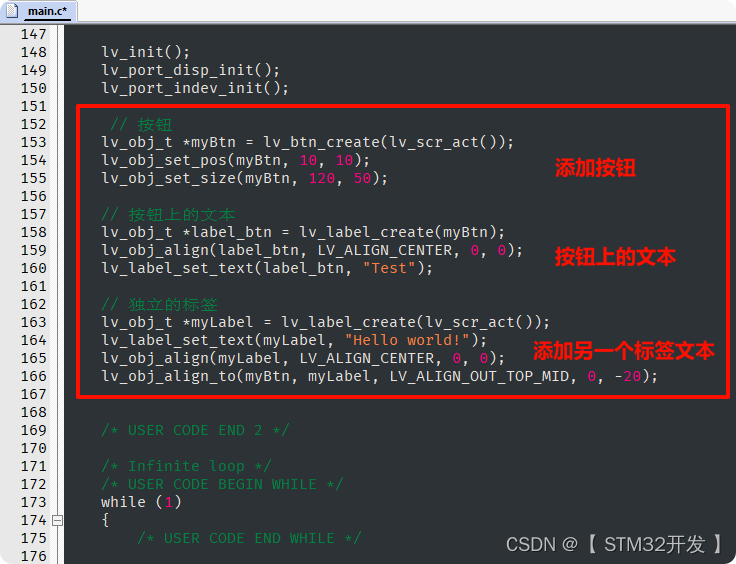

完成后，是这个样子的：

有没有一种感觉：lvgl的代码，与我们平时写的stm32的代码，风格区别相当大？

特别是刚玩嵌入式的兄弟，很不习惯：函数名称长、参数多......。

没事，不用太在意。

多读，多写写，慢慢就会喜欢上它这种“编码思维”：一致性、模块化、可配置性、可维护性！

好了，至此，已经编写好让lvgl显示控件的代码，离开跑只差两步操作！

不急，先编译一下！

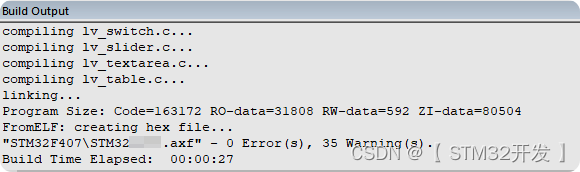

0 error, 35 warning ！！

只要是 0 error，就可以了！那些35个警告的，不用管它。

如果出现错误：

1：少量的错误，应该是某个操作错了，向上翻动编译信息，找到第1个 error, 按它的描述排查、对比刚才的操作。

2：数量众多的错误，如几十个！向上翻动编译信息，应该会看到一片相同的错误描述，如下图：

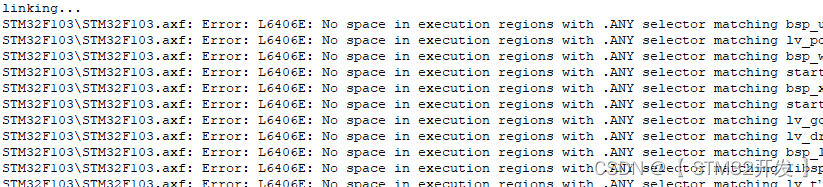

错误描述：error：l640e：no space in execution regions with .any....

这种情况就是内存不足了，程序需要的内存大于芯片ram。

具体解决：下面的裁剪方法，可以参考。

九、lvgl 心跳、任务刷新

按目前的移植进度，我们只差两个时间任务要处理：

第1个时间任务：为lvgl提供准确的心跳。必须间隔精准地，调用时基函数：lv_tick_inc()，俗称心跳，让lvgl精准地知道时间的流逝;
第2个时间任务：间隔5ms左右，调用周期性任务函数： lv_timer_handler() ，它的作用是检查所有注册任务的时间戳，执行那些已经到期的任务，如：屏显更新、动画更新、触控、定时器事件等;

1、给lvgl一个心跳时基

（概念上，有点类似freertos的1ms时基。）

lvgl心跳函数(时基函数)：lv_tick_inc()，每隔1ms调用一次;

这个函数对于图形界面的流畅运行比较重要，它令 lvgl 知道执行任务时流逝的时间。

如果 lv_tick_inc() 调用间隔不准确，可能会导致显示卡顿、任务处理不及时。

特别地，不建议使用滴答时钟systick产生这个时基，因为它常常需要被用于rtos等。

建议使用tim产生1ms中断，设置它的中断为高优先级，通过中断函数调用lvgl心跳时基。

可以使用各个tim、各种方法，产生1ms中断，如寄存器操作、标准库、手撸hal等等。

本篇，通过cubemx配置tim6，产生1ms中断。

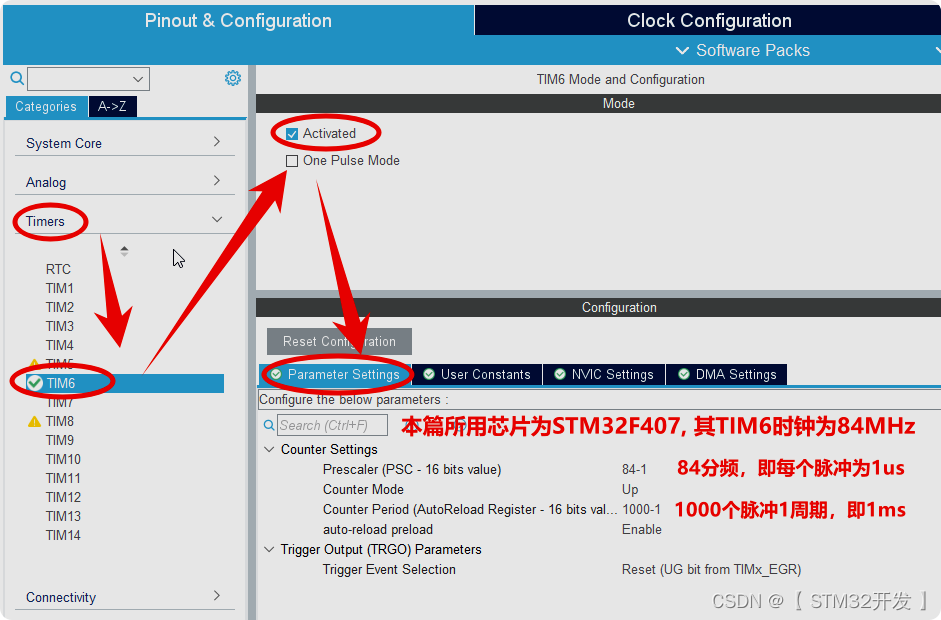

（ tim6 1ms中断，操作 5-1：设置tim6时基）

使能tim6，打勾 activated即可。
设置分频值(psc）：f103是72-1, f407是84-1。为什么要减1，因为执行时：寄存器值+1。
设置周期值(arr）：1000-1。

通过设置这两个参数，可以把周期设置为1ms，具体的计算方法：

周期时长 = psc/运行时钟*arr = 84/84000000*1000 = 0.001秒

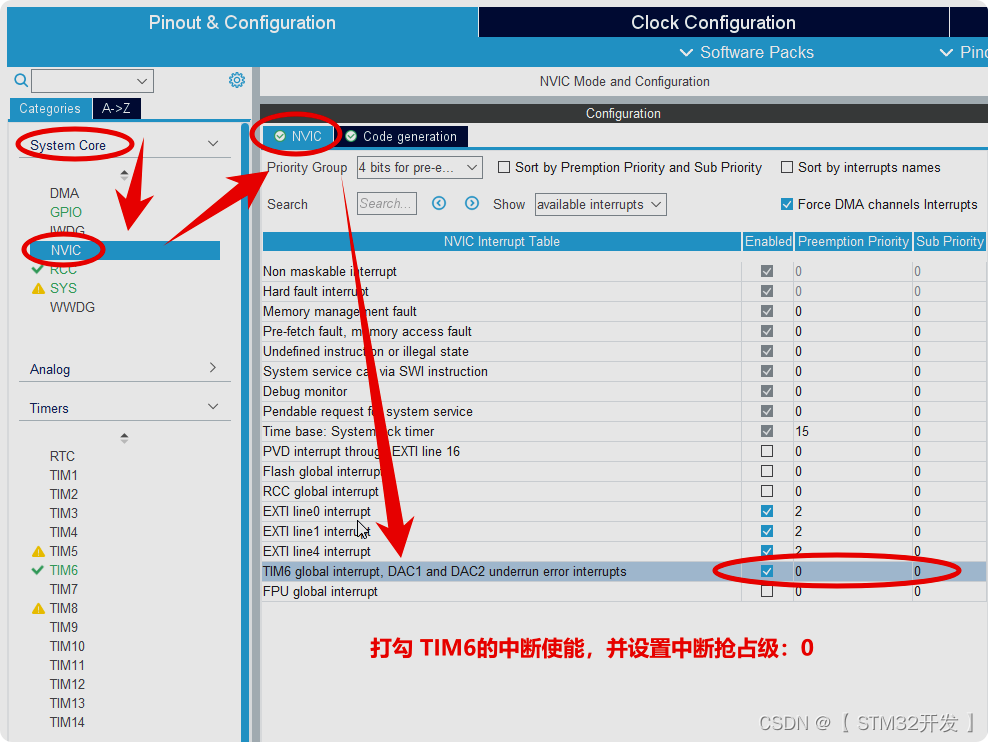

（ tim6 1ms中断，操作 5-2：设置tim6的中断）

设定好了周期，还要使能中断，令每一周期结束时产生一次中断。

打勾tim6的中断，并设置中断抢占级为：0，（默认也是0）;

tim6已设置好了。

（tim6 1ms中断，操作 5-3：cubemx 生成）

keil，先点击保存，不要嫌麻烦。如果之前最后的操作是编译，那么，它就已自动保存了。

现在点击cubemx里的生成按钮，令刚才的配置更新到工程里面。

切换为keil，如果刚才没有关闭，这时它就弹窗提示代码有更新，点击“是”, 当前工程即可更新代码。

（ tim6 1ms中断，操作 5-4：开启tim6 ）

回到main.c中，调用hal函数：启动tim6，并使能它的周期更新中断。

hal_tim_base_start_it(&htim6);

注意，这一行，建议插入在lvgl的初始化之后，如下图中位置。

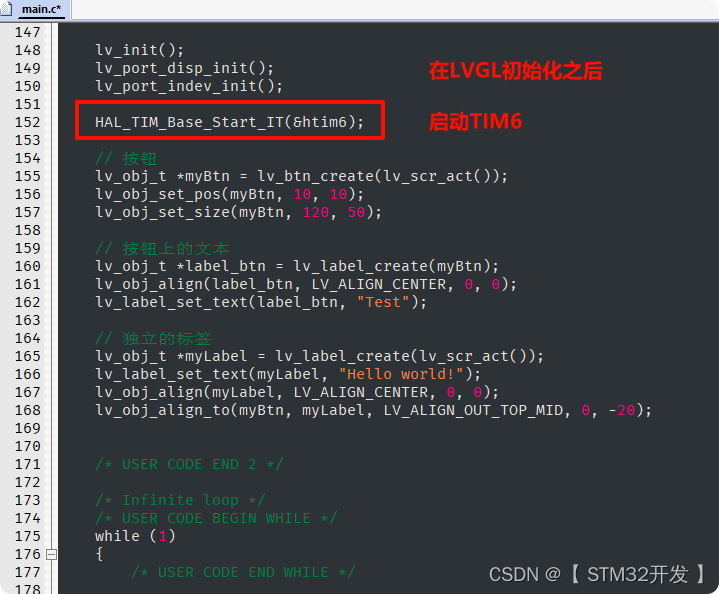

完成后，是这个样子的：

（ tim6 1ms中断，操作 5-5：中断回调函数）

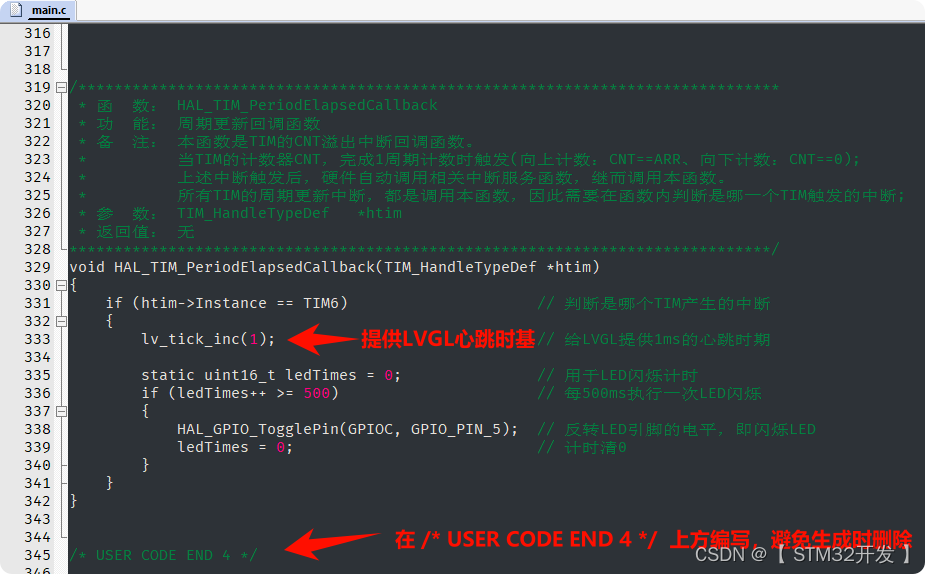

编写周期更新中断的回调函数中，在里面调用lv_tick_inc( )，给lvgl提供心跳;

本篇，在main.c的尾部，在/* user code begin 4 */ 的配对注释内，编写这个函数;

完成后，是这个样子的：

编写回调函数后，编译！

0 error, 35 warning。

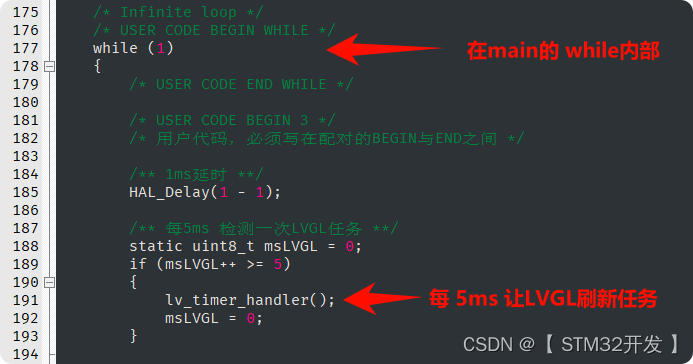

2、每隔5ms左右，调用任务刷新函数： lv_timer_handler()

简单地理解，每5ms让lvgl刷新（干活）一次。

让lvgl定期检查所有已注册任务的时间戳，执行那些已经到期的任务，如刷屏、检测触摸等;

官方的描述：大约5ms左右、在while循环中调用;

在msin.c的while中，每隔5ms调用：lv_timer_handler()

特别地：切勿通过tim中断调用它，因为它的执行时间有点长，避免霸占中断资源。

完成后，是这样子的：

至此，两个时间任务的，也处理完毕！

lvgl的移植，已全部完成！

点击编译：0 erros ！

开始烧录吧！

一百多k的程序，烧录时间有点长，大约耗时十来秒。

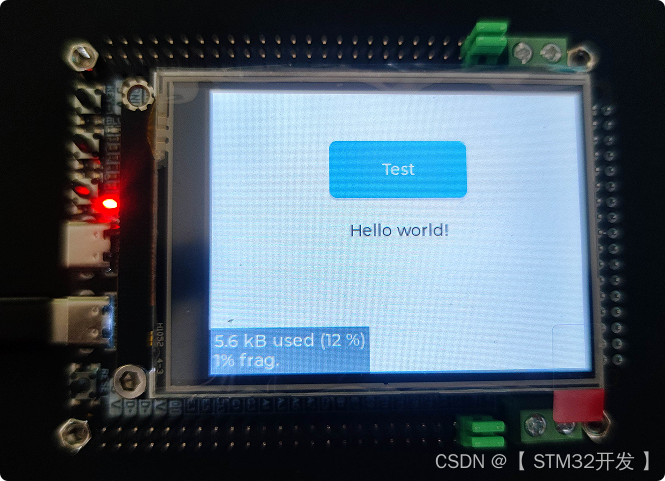

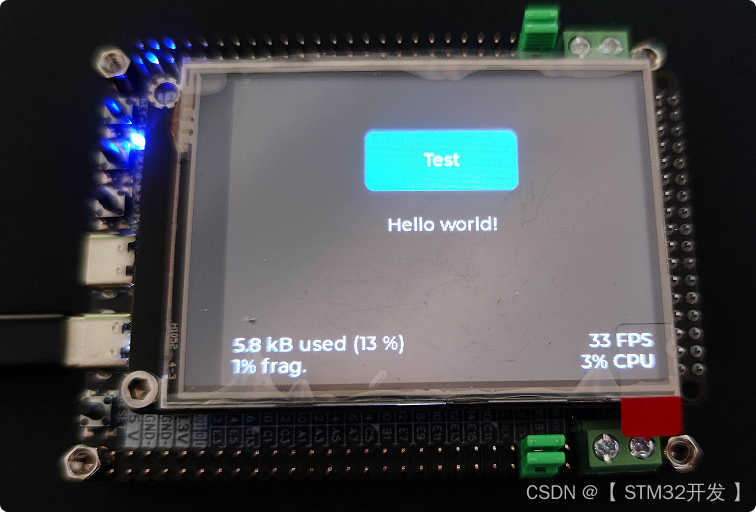

运行效果如下：

显示正常，显示部分已移植成功！

触摸正常，按下时按钮的状态生产了变化，触摸部分也移植成功！

（已移植成功的老乡，先别走！！建议耐心读完下半部分，干货！！）

5、触摸没反应的排查

一次就移植成功的机率太低太低了。

更大可能出现的情况是：显示正常，触摸没反应！

正常情况下：如上图gif 所显示的，点击按钮时，按下、释放，按钮的状态是不一样的。

如果按钮在按下时没有反应、不会产生状态变化，主要排查3项：

触摸检测：lv_port_indev.c 第209行：touchpad_is_pressed()，返回值是否相符;
坐标获取：lv_port_indev.c 第217行：touchpad_get_xy();
坐标不符：触摸屏坐标与显示屏坐标不符，需要重新校准;

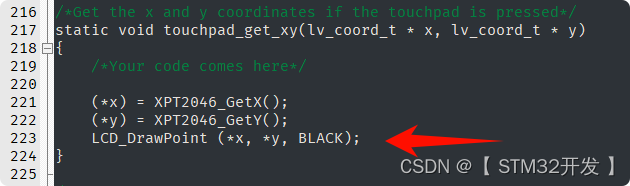

如果已按上面（七-7）的步骤，在touchpad_get_xy()函数预埋了画点函数，如下图:

配合这个预埋，现在可以这样测试：在显示屏空白的地方，用指甲，慢慢地，划几道线。

如果划不出黑线（断断续续的黑线），排查硬件初始化，和上面的1、2两项;
如果划出了黑线，但是坐标不对，那就是触摸屏需要重新校准了，即上面的3;

注意：有时候，黑点黑线，是被画在了屏的边上，堆在一起了，要注意细看。

关于第一种错误，检查：触摸检测函数返回值，是否正确。

用printf大法！把触摸返回值、坐标获取值，printf出来，在串口助手上观察;
必须确认：触摸按下时，有返回值，而且返回值正确（0-未按下、1-按下),
如果返回值对了，再确认坐标获取是否正常，查对printf出来的数据。
最后，就是从本篇开头，一步步对归照，是哪一步出现漏做了。

关于第二种，重新校准

不同的开发板，问一问屏的商家，如何重新校准触摸屏;
本篇使用的“魔女开发板”在这个工程中，使用串口助手发送：xpt2046, 即可进入重新校准。进入了校准界面后，用笔尖，点击依次出现的四个十字线，即可完成重新校准。

十、控件的事件添加、响应处理

当上述问题都解决了，按钮能正常触控后，再操作这一步部分。

lvgl的学习，可以大概地为分两部分：界面绘制、事件处理。

1、界面的绘制

我们这里不啰嗦，上面的示范代码，你能看个明白即可，无需深挖。

因为lvgl的界面绘制，更常规的操作：使用可视化工具进行设计，再把界面工程移植回stm32。

2、事件处理

可视化工具，能帮我们处理好：控件生成、布局、屏幕切换等;

但是，不能处理stm32上的事，如按下按钮，发送某can通信等;

这些，都是需要回到keil或者cubeide里，自行增加编写的。

所以，特意增加一章，示范：事件的添加、编写响应处理函数。

明白了响应和处理的操作，后面使用可视化工具时，能有更好的理解。

下面，以按钮的点击为例，示范：事件添加、响应处理。

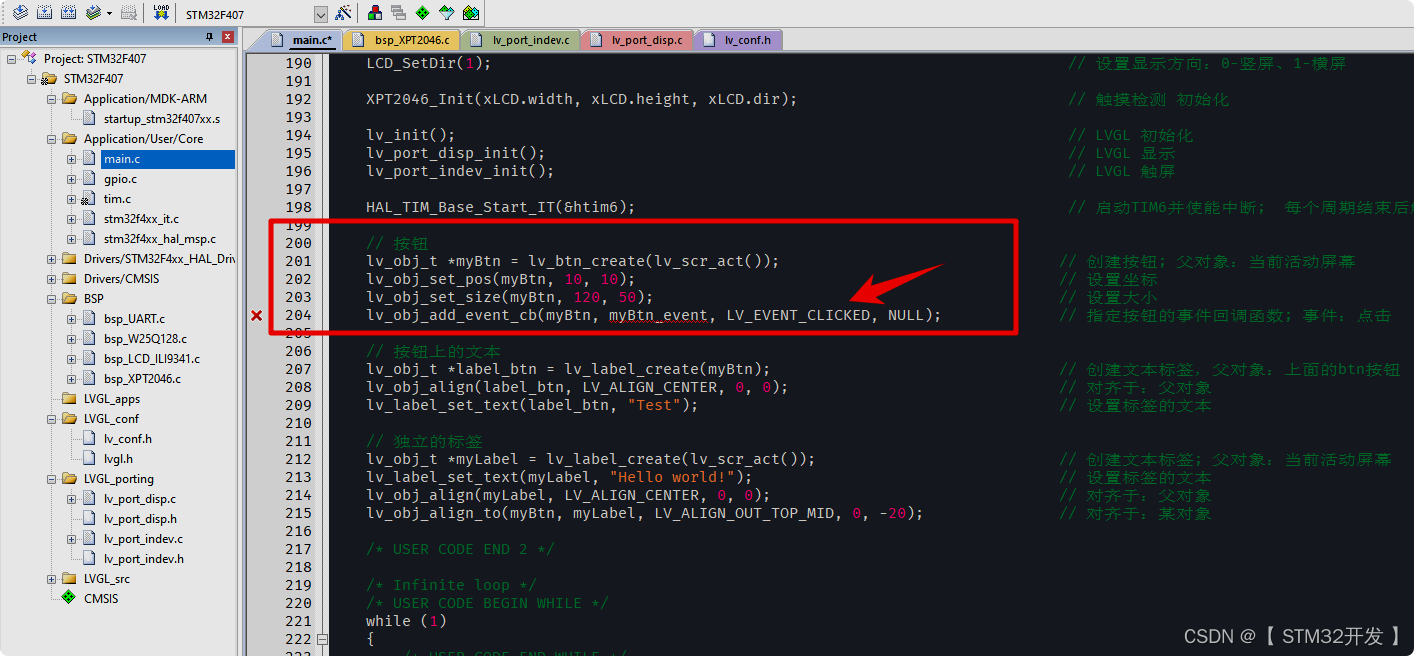

回到main函数，在添加按钮的那三行代码下方，增加一行，为控件添加事件：

lv_obj_add_event_cb(mybtn, mybtn_event, lv_event_clicked, null);

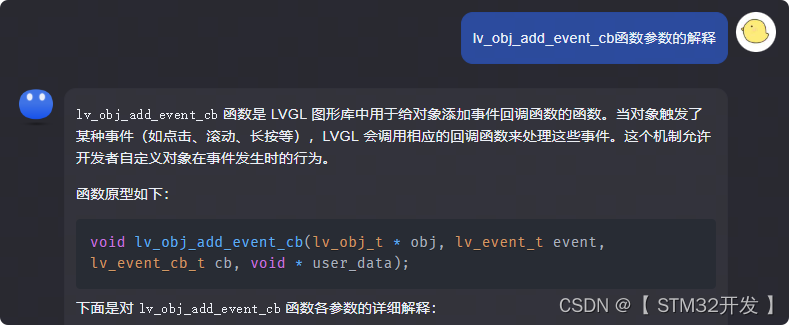

这行有点复杂，对参数稍作解释：

mybtn：控件的名称（不限于按钮）;

mybtn_event：事件响应时，lvgl调用的处理函数（等一会儿要手动编写这个函数）;

lv_event_clicked：点击事件; 不同的控件，有不同的事件类型;

null：传递给回调函数的可选用户数据，这里暂时不用;

完成后，是这个样子的：

然后，开始编写刚才说的那个事件回调函数。

在main函数的上方，注释begin 0 与 end 0之间，编写回调函数：mybtn_event();

// 按钮的事件回调函数
static void mybtn_event(lv_event_t *event)
{
    lv_obj_t *btn = lv_event_get_target(event);                    // 获得调用这个回调函数的对象
    if (event->code == lv_event_clicked)
    {
        static uint8_t cnt = 0;
        cnt++;
        lv_obj_t *label = lv_obj_get_child(btn, null);             // 获取第1个子对象(我们在设计时，已安排了它的第1个子对象是一个label对象)
        lv_label_set_text_fmt(label, "button: %d", cnt);           // 设置标签的文本，写法类似printf
    }
}

对函数内的代码行，上面已有注释，比较简单，这里也就不啰嗦了。

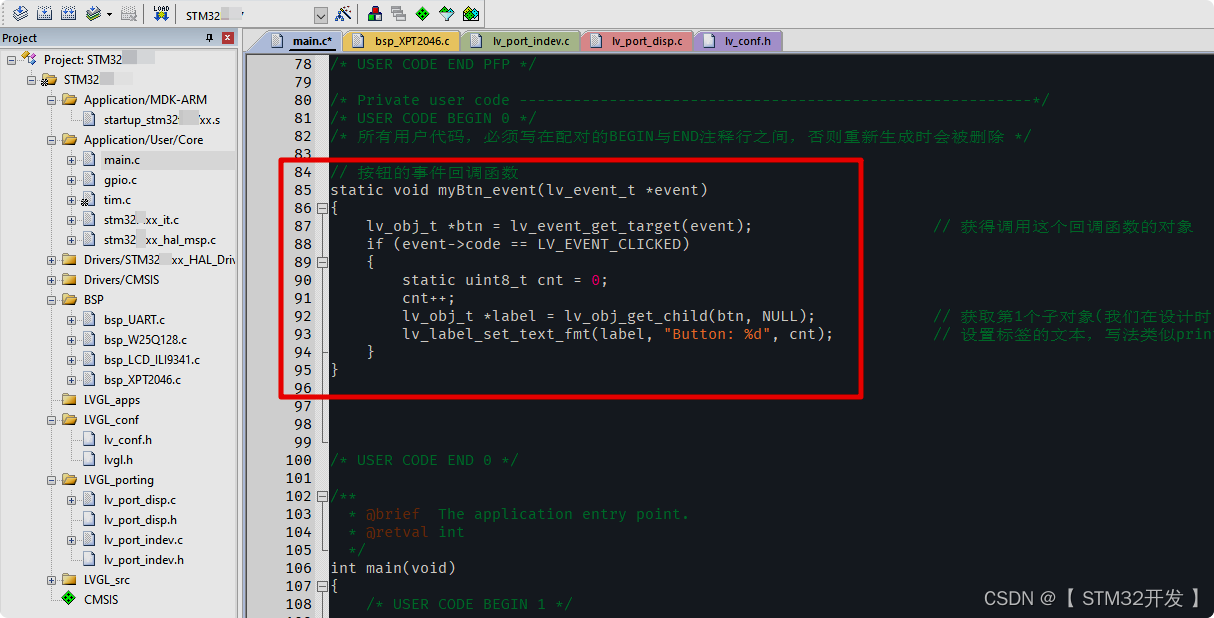

完成后，是这个样子的：
