我要评论comsol在和其他第三方软件进行交互上做的非常好，这篇文章中我将记录一下对livelink for matlab的探索。
comsol和matlab的交互分两种：
①主要在comsol界面操作的调用matlab函数的操作；
②主要在matlab界面通过代码流控制仿真的操作。
这一篇文章主要介绍后者。
创建仿真模型mph文件
完全可以通过api在matlab中一步一步的去创建，但是这样并不是最高效率的，也没必要。
我们比较理想的情况是通过comsol desktop创建好仿真文件，然后在matlab端交互调用，这样就可以把仿真模型以matlab为桥梁和其他软件进行联合仿真。
这里以livlink for matlab库中的一个简单模型来演示：
打开安装comsol的硬盘，依次打开目标文件 ↓↓↓↓↓↓↓↓↓
comsol60\multiphysics\applications\livelink_for_matlab\tutorials\model_tutorial_llmatlab.mph。
这个案例只有参数设置、几何创建等，并没有研究和后处理。
（另如果是自己创建的模型，那创建完成后保存，关闭comsol，等待从matlab端打开comsol。）
【comsol中打开该mph文件】
从matlab端打开mph模型
①先启动comsol with matlab：

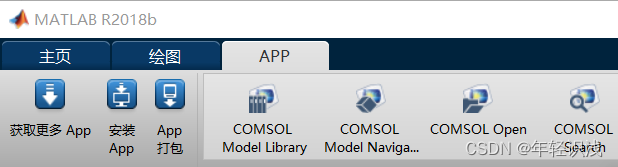

②此时会打开matlab。然后，在matlab端找到comsolapp，如下面四个插件，
【如果没有安装，可以点击左方安装app按钮，选择安装comsol60\multiphysics\mli\toolbox\livelink for matlab.mltbx这个文件。】
这四个插件，其中
①lib是罗列了livelink for matlab的案例mph；
②nav是调出模型model的插件；
③open是打开mph文件的插件，
④search是搜索的插件。
这里注意，只有先open之后才能nav。这里没什么复杂的，摸索一下就可以搞懂。

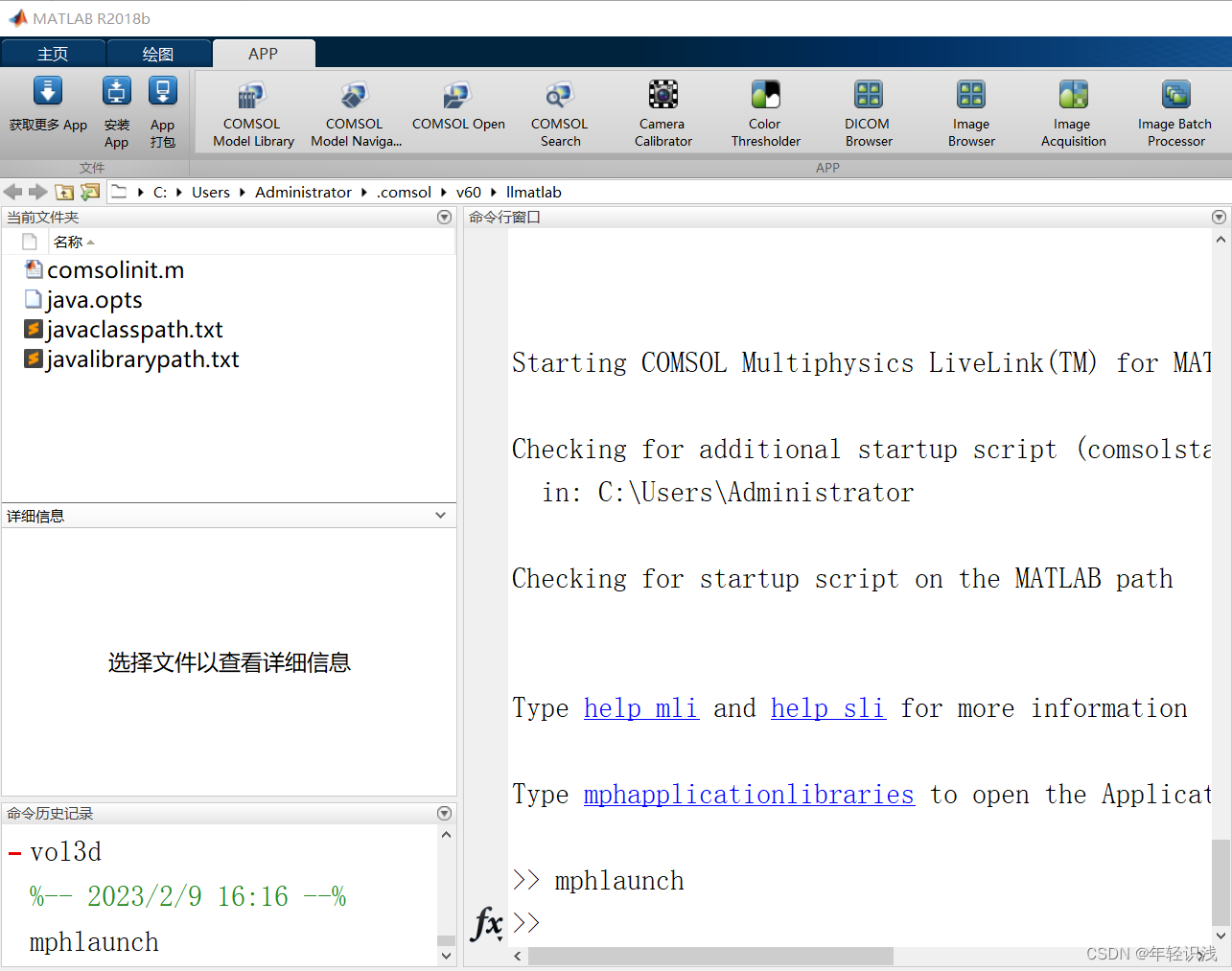

这时候在comsol的命令行窗口通过mphlaunch启动comsol。
先打开open插件，browser打开目标文件，再打开nav插件，出现comsol的结构树：
我们先预览下结构树，发现和我们在comsol中的一样。这时候找到需要修改的参数，这里举两个例子。
1、修改全局定义参数：

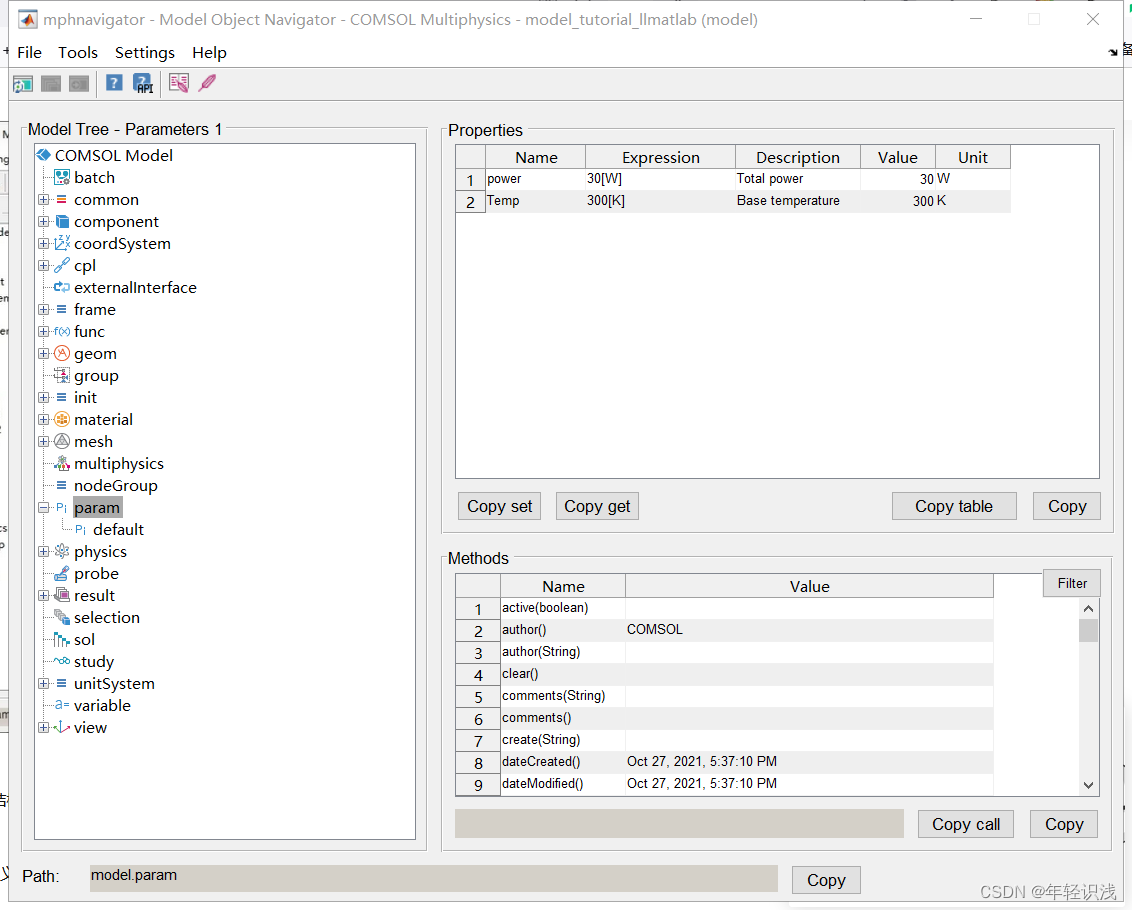

找到param，选中其中一个参数，如power，点击copy set，复制设置命令（这里后期如果对api指令熟悉之后，可以自己打，但是其实没必要，复制挺方便的），将指令粘贴在matlab命令行：

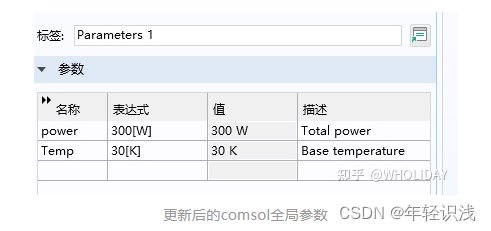

这个结构很清晰，model就是我们的仿真模型mph文件，param是全局参数，set（）函数进行内容设置，后边的内容就和我们在全局参数表格里设置的一样，我们这里将30[w]改为300[w],回车运行指令，在comsol端也会实时更新了。
【原作者数据更新，我的没有反应】？？？？？？？？
2、修改几何模型尺寸参数：

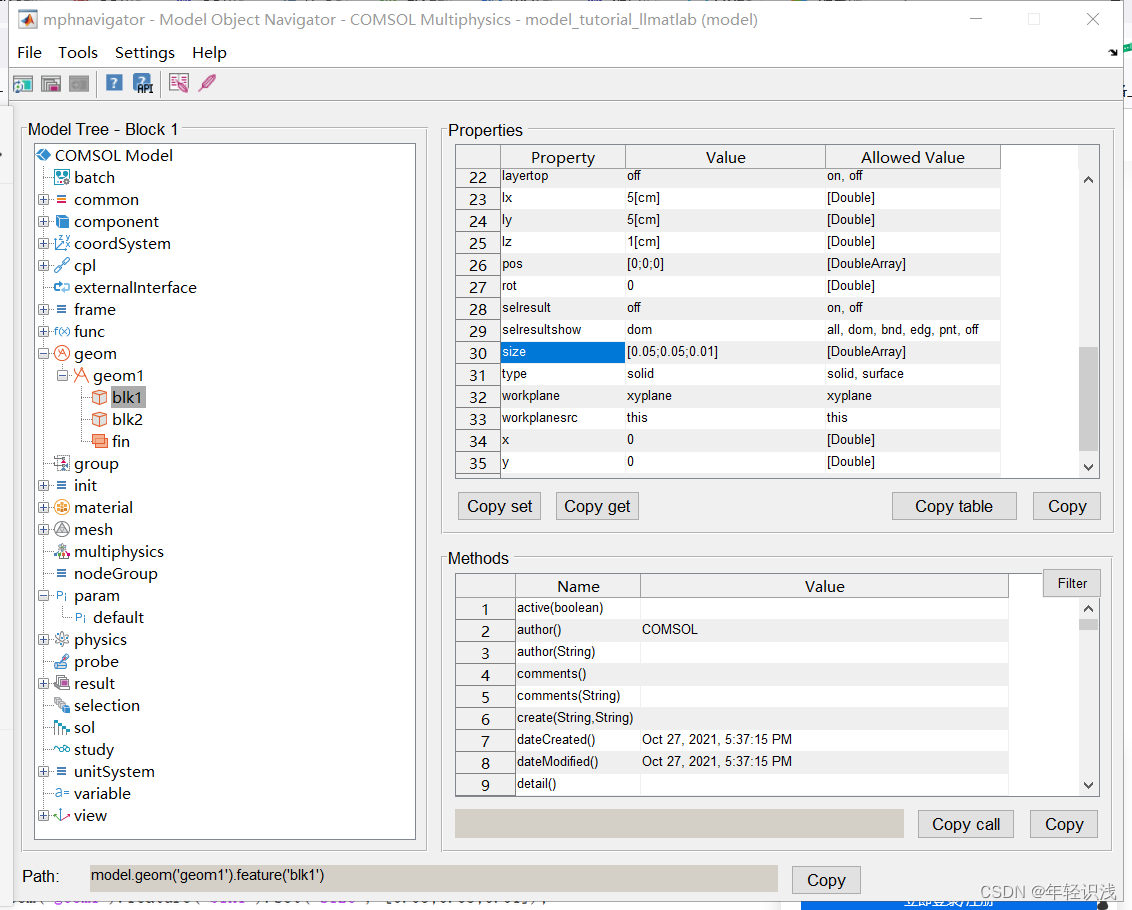

同样的操作，在nav中找到几何模型设置：
copyset复制命令，在matlab命令行粘贴：

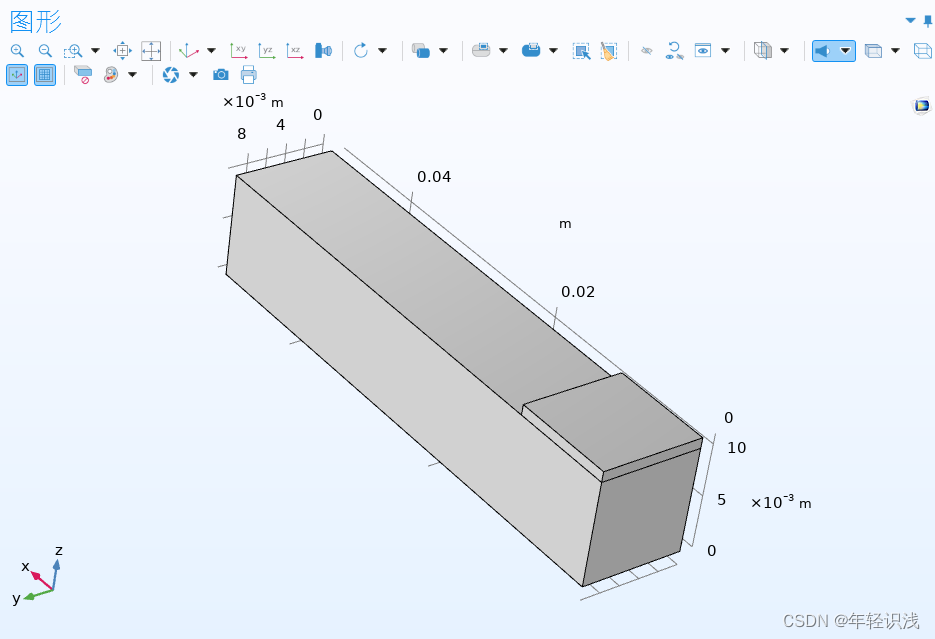

这里的结构也很清楚，mph模型，几何，特征，矩形，尺寸。根据我们想要的参数进行设置尺寸，比如[0.05；0.1；0.01].回车执行命令。回到comsol端，这时候的几何模型是没有更新的，更新绘图需要构建对象，构建完成后就更新了：
【大兄弟啊！为啥子你的都更新了，我comsol里面数据没有更新，这还是我手动改的构造】
这是一个非常简单的例子，但是完全说明了如何通过matlab为平台，通过指令控制comsol模型并仿真。我自己的方向是不确定性量化，那么我就可以通过控制参数使其成为随机变量，然后采样、运行、得到输出，这样反复操作，就可以在matlab端进行不确定性分析了。
comsol官网有丰富的学习资料，关于comsol的 livelink for matlab请参考曹蕾老师的网络研讨会：
点击这里观看会议回放
