图像处理之DBSCAN算法（C++）

图像处理之dbscan算法（c++）

前言

dbscan聚类算法是一种无监督的数据分类方法，该算法不需要训练数据就可以实现对数据的分类。

一、dbscan算法原理

主要概念与参数：

• ε值：样本与样本之间的距离阈值，如果样本a与样本b的距离小于该阈值，则认为样本a在样本b的邻域内，同时样本b也在样本a的邻域内
• minpts：每一个样本的邻域内样本数阈值，如果该样本邻域内的样本数大于等于该阈值，则认为该样本是核心点

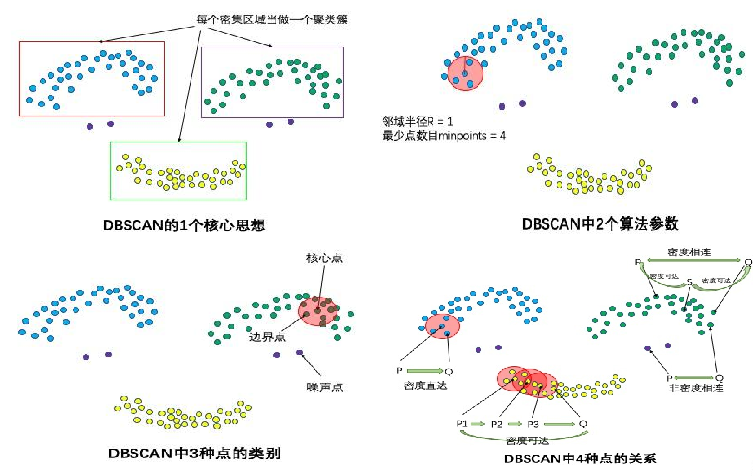

• 核心点：即邻域内的样本数大于等于minpts的样本。如下图所示，如果样本a的邻域内（以a为圆心的圆内）样本数达到minpts以上，则认为a为核心点
• 样本距离：欧式距离与曼哈顿距离是两种很常见的衡量数据样本距离的指标，假设有样本a(a1,a2,…,an)和样本b(b1,b2,…,bn)，那么a与b的欧式距离为

  曼哈顿距离为：

• 样本的访问标记：一开始将所有样本的标记设置为-1，表示所有样本都没有被访问。算法执行过程中，会遍历一遍所有样本，经过遍历的样本则将其标记置1，表示该样本已经被访问过，不用再处理。
• 样本的类编号：设置一个初始类编号为-1，分类过程中，每新增一个类，类编号加1。每当一个样本被归类到某一个类之后，该样本的类编号则设置为当前新增的类编号。所以可以通过判断该样本的类编号是否为-1来判断其是否已经被归类。

二、代码实现

#include <opencv.hpp>
#include <iostream>
using namespace std;
using namespace cv;

/**********dbscan算法***************/
//数据结构
//样本点
class dbscanpoint {
public:
	int col;		//纵坐标
	int row;		//横坐标
	int grayvalue;	//灰度值
	int cluster;	//簇类的类别,-1表示不属于任何簇类
	int visited;	//访问标志位，1--表示已访问，0--表示未访问
	int pointtype;	//1--噪声点;2--边界点;3--核心点
	int pts;		//该点的领域内点的个数
	dbscanpoint():cluster(-1),visited(0),pointtype(1),pts(0){ }
};

//邻域内的点
class nepspoint{
public:
	dbscanpoint p;		//样本点
	int index;			//样本点在原点集中的索引
};

//每一个邻域中的点所属于的核心点
class nepslist {
public:
	int centerindex;		//该邻域中所属核心点的索引
	int nearindex;			//该邻域中点的索引
};

//计算曼哈顿距离
float calcudistance(dbscanpoint& a, dbscanpoint& b)
{
	return abs(a.col - b.col) + abs(a.row - b.row) + abs(a.grayvalue - b.grayvalue);
}

//将图像mat数据类型转换成dbscanpoint类型的数组
void mat2dbscanpoint(cv::mat& src,std::vector<dbscanpoint>& dst)
{
	dbscanpoint tmp;
	for(int i=0;i<src.rows;i++)
		for (int j = 0; j < src.cols; j++)
		{
				tmp.row = i;
				tmp.col = j;
				tmp.grayvalue = src.at<uchar>(i, j);
				dst.push_back(tmp);
		}
}

//对每一类的像素进行可视化，赋予不同的颜色
void displayimg(std::vector<std::vector<dbscanpoint>> clusters,cv::size size,cv::mat& dst)
{
	cv::mat tmpimg(size, cv_8uc3);

	//rng rng = therng();
	srand((unsigned)time(null));
	for (int i = 0; i < clusters.size(); i++)
	{
		/*int r = rng.uniform(0, 255);
		int b = rng.uniform(0, 255);
		int g = rng.uniform(0, 255);*/
		int r = rand() % (255 + 1);
		int g = rand() % (255 + 1);
		int b = rand() % (255 + 1);
		for (int j = 0; j < clusters[i].size(); j++)
		{
			int row = clusters[i][j].row;
			int col = clusters[i][j].col;
			tmpimg.at<cv::vec3b>(row, col)[0] = b;
			tmpimg.at<cv::vec3b>(row, col)[1] = g;
			tmpimg.at<cv::vec3b>(row, col)[2] = r;
		}
	}
	tmpimg.copyto(dst);
}

/*
* @param std::vector<dbscanpoint> p	样本点集合(输入)
* @param float eps		样本与样本点之间的距离阈值，即半径
* @param int minpts		集合中点的最小数量
* @param std::vector<std::vector<dbscanpoint>> clusters   分类后的集合(输出)
* @breif dbscan算法实现
*/
void dbscan(std::vector<dbscanpoint>& p, float eps, int minpts, std::vector<std::vector<dbscanpoint>>& clusters)
{
	// 计算每一个点的邻域点集
	std::vector<std::vector<nepslist>> centerpoints(p.size());
	for(int i=0;i<p.size();i++)
		for (int j = i; j < p.size(); j++)
		{
			if (calcudistance(p[i], p[j]) < eps)
			{
				p[i].pts++;					//计数每一个点的邻域点集的个数
				nepslist tmpepslist;
				tmpepslist.centerindex = i;
				tmpepslist.nearindex = j;
				centerpoints[i].push_back(tmpepslist);		//将点j加入到点i的邻域点集中

				if (i != j)
				{
					p[j].pts++;
					tmpepslist.centerindex = j;
					tmpepslist.nearindex = i;
					centerpoints[j].push_back(tmpepslist);	//将点j加入到点i的邻域点集中v
				}
			}
		}

	//判断是否是核心点，判断的标准是：邻域内点的个数是否达到minpts
	for (int i = 0; i < p.size(); i++)
	{
		if (p[i].pts >= minpts)
		{
			p[i].pointtype = 3;		//标记核心点
		}
	}

	int cluster_num = -1;	//簇号初始化为-1

	for (int i = 0; i < p.size(); i++)
	{
		if (p[i].visited == 1)		//如果当前点已经被访问，则跳过
			continue;

		p[i].visited = 1;			//如果当前点未被访问，则标记为已访问

		if (p[i].pointtype == 3)		//如果当前点为核心点
		{
			cluster_num++;						//簇编号+1
			std::vector<dbscanpoint> cluster;	//新建一个簇
			cluster.push_back(p[i]);			//将当前的核心点加入到新建的簇中
			p[i].cluster = cluster_num;			//将当前的簇序号赋值给当前点的所属簇编号

			//求当前核心点的邻域点集
			std::vector<nepspoint> currentpoints;
			for (int k = 0; k < centerpoints[i].size(); k++)
			{
				nepspoint tmpepspoint;
				tmpepspoint.p = p[centerpoints[i][k].nearindex];
				tmpepspoint.index = centerpoints[i][k].nearindex;
				currentpoints.push_back(tmpepspoint);
			}

			//遍历当前核心点的所有邻域点集
			for (int j = 0; j < currentpoints.size(); j++)
			{
				if (p[currentpoints[j].index].visited == 0)	//通过index访问当前核心点在原点集中的邻域点，如果未被访问则继续，已被访问则跳过
				{
					p[currentpoints[j].index].visited = 1;	//邻域点在原点集未被访问，则标记为已访问
					currentpoints[j].p.visited = 1;			//邻域点未被访问，则标记为已访问


					if (p[currentpoints[j].index].pointtype == 3)
					{
						for (int m = 0; m < centerpoints[currentpoints[j].index].size(); m++)
						{
							nepspoint tmpepspoint;
							tmpepspoint.p = p[centerpoints[currentpoints[j].index][m].nearindex];
							tmpepspoint.index = centerpoints[currentpoints[j].index][m].nearindex;
							currentpoints.push_back(tmpepspoint);
						}
					}

					if (p[currentpoints[j].index].cluster == -1)			//如果当前遍历点未加入任何簇
					{
						cluster.push_back(p[currentpoints[j].index]);		//将该点加入新建的簇中
						p[currentpoints[j].index].cluster = cluster_num;	//将当前的核心点加入到新建的簇中
						currentpoints[j].p.cluster = cluster_num;			//将当前的簇序号赋值给当前遍历点的所属簇编号
					}
				}
			}
			clusters.push_back(cluster);
		}
	}
}


int main()
{
	// 读取图片
	string filepath = "f://work_study//algorithm_demo//dbscan (3).jpg";
	cv::mat src = cv::imread(filepath,cv::imread_grayscale);
	if (src.empty())
	{
		return -1;
	}
	std::vector<dbscanpoint> points;
	mat2dbscanpoint(src, points);


	std::vector<std::vector<dbscanpoint>> clusters;
	dbscan(points, 15, 25, clusters);

	cv::mat dst;
	displayimg(clusters, src.size(), dst);



	cv::imwrite("dst.jpg", dst);
	cv::waitkey(0);
	return 0;
}

原图：

结果图：

总结

本文主要介绍了dbscan算法的原理以及使用opencv、c++对灰度图的算法实现，大家可以根据自己的需求结合dbscan算法使用。

参考资料：
dbscan聚类算法的理解与应用
