C/C++开发，opencv-ml库学习，支持向量机（SVM）应用

目录

一、opencv支持向量机（svm）模块

1.1 opencv的机器学习库

1.2 svm（支持向量机）模块

1.3 支持向量机（svm）应用步骤

二、支持向量机（svm）应用示例

 2.1  训练及验证数据获取

2.2 训练及验证数据加载

2.3 svm（支持向量机）训练及验证，输出svm模型

2.4 svm（支持向量机）实时识别应用

三、完整代码编译

3.1 opencv+mingw的makefile编译

3.2 opencv+vc2015+cmake编译

3.3 执行效果

3.4 附件，main.cpp全文

一、opencv支持向量机（svm）模块

1.1 opencv的机器学习库

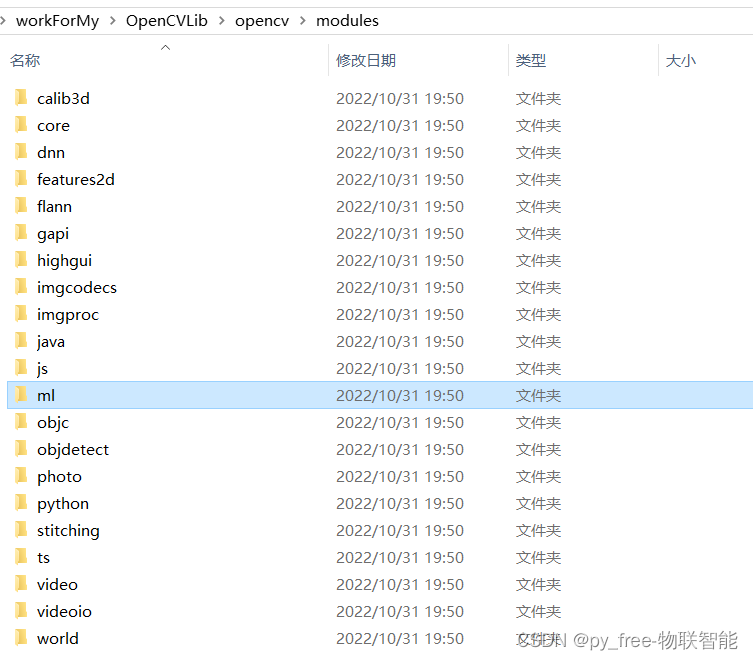

        opencv-ml库是opencv（开放源代码计算机视觉库）中的机器学习模块，常用于分类和回归问题，它是 opencv 众多modules下的一个模块。

        该模块提供了一系列常见的统计模型和分类算法，用于进行各种机器学习任务。以下是关于opencv-ml库的一些主要功能和特点：

1. 丰富的算法支持：opencv-ml库包含了多种机器学习算法，如支持向量机（svm）、决策树、boosting方法、k近邻（knn）、随机森林等。这些算法可以用于分类、回归、聚类等多种任务。
2. 易于使用：opencv-ml库提供了简洁的api接口，使得开发者能够方便地调用各种机器学习算法。同时，它也支持多种数据格式，方便用户导入和处理数据。
3. 高效性：opencv-ml库经过优化，能够高效地处理大规模数据集，并且具有较快的运算速度。这使得它能够满足实时处理和分析的需求。
4. 与opencv其他模块的集成：opencv-ml库与opencv的其他模块（如imgproc、features2d等）紧密集成，可以方便地进行图像处理和特征提取，然后将提取的特征用于机器学习任务。

1.2 svm（支持向量机）模块

        opencv 的 svm（支持向量机）模块是 opencv 机器学习库中的一个重要组成部分，它实现了支持向量机算法，用于解决分类和回归问题。支持向量机是一种监督学习模型，广泛应用于各种领域，特别是在图像分类和识别任务中。

        opencv 的 svm 模块提供了灵活的参数设置和多种核函数选择，以适应不同的数据集和问题。以下是一些关于 opencv svm 模块的主要特点：

1. 多种核函数：支持线性核、多项式核、径向基函数（rbf）核和 sigmoid 核等，可以根据问题的特性选择合适的核函数。

2. 参数调整：可以通过调整 svm 的参数，如 c 值（错误项的惩罚系数）和 gamma 值（对于 rbf、poly 和 sigmoid 核函数），来优化模型的性能。

3. 多类分类支持：通过“一对一”或“一对多”的方式，可以处理多类分类问题。

4. 概率估计：svm 可以输出类别的概率估计，这对于某些应用（如置信度评估）非常有用。

5. 易于使用：opencv 提供了简洁的 api，使得 svm 的训练和测试过程相对简单。

1.3 支持向量机（svm）应用步骤

        在opencv中，使用支持向量机（svm）进行预测涉及几个步骤。首先，获得训练数据，用于训练一个svm模型，然后使用该模型对新的、未见过的数据进行预测。

    使用svm模型，包含必要的头文件：

#include <opencv2/opencv.hpp>
#include <opencv2/ml/ml.hpp>

   1） 准备训练和测试数据：

    你需要为svm准备训练和测试数据。这些数据通常是特征向量，存储在cv::mat对象中。每个特征向量对应一个标签（分类的类别）。
    2）创建和训练svm模型：
    使用opencv的cv::ml::svm类来创建svm模型。然后，使用train方法来训练模型。
   3） 进行预测：
    使用训练好的模型对新数据进行预测。这通常涉及将新数据作为输入传递给模型的predict方法。

二、支持向量机（svm）应用示例

 2.1  训练及验证数据获取

        以下展示如何使用opencv的机器学习模块来实现一个基于svm的手写数字识别器。首先前往网站：mnist handwritten digit database, yann lecun, corinna cortes and chris burges，下载mnist database，用于实现一个svm的手写数字识别模型训练及验证。

        下载完成后，进行解压操作：

        解压后是idx1-ubyte 和 idx3-ubyte 是两种常见的标签编码格式，主要用于图像分割任务中。它们都是用来表示图像中每个像素所属类别的标签图像（也称为掩码或mask）。

1. idx1-ubyte:

   • idx: 表示这是一个索引图像。
   • 1: 表示每个像素用一个字节（8位）来表示，且这些值从0开始，通常是连续的整数。
   • ubyte: 表示无符号字节类型，其值的范围是0到255。在idx1-ubyte格式中，通常会将0用作背景或未标记的类别，而其他值则用于表示不同的分割区域或类别。

2. idx3-ubyte:

   • idx: 同样表示这是一个索引图像。
   • 3: 这里并不是指每个像素用3个字节来表示，而是指每个像素用一个字节来表示，但值的范围是从0到255，通常用来表示256个不同的类别（包括0作为背景或未标记的类别）。注意，虽然名为idx3，但实际上它并不是用3个字节来存储每个像素的值。
   • ubyte: 同样表示无符号字节类型。

        在图像分割任务中，这些标签图像通常与原始rgb图像一起使用。rgb图像用于显示给人类观察者或作为模型的输入，而标签图像则用于训练模型或评估模型的性能。

2.2 训练及验证数据加载

        idx3-ubyte 文件通常与 mnist 数据集相关联，这是一个大型的手写数字数据库，经常用于机器学习和深度学习中的图像识别任务。mnist 数据集包含两个文件：train-images-idx3-ubyte 和 train-labels-idx1-ubyte（用于训练），以及 t10k-images-idx3-ubyte 和 t10k-labels-idx1-ubyte（用于测试）。这些文件使用特定的二进制格式存储图像和标签。

        通过两个函数来读取手写图像数据集和手写图像数据对应的标签（每个标签都是一个 0 到 9 之间的整数，表示对应图像中的手写数字）。

//大小端转换
int intreverse(int num)
{
	return (num>>24|((num&0xff0000)>>8)|((num&0xff00)<<8)|((num&0xff)<<24));
}

//读取手写图像数据集
cv::mat read_mnist_image(const std::string filename) {
	int magic_number = 0;
	int number_of_images = 0;
	int img_rows = 0;
	int img_cols = 0;

	cv::mat datamat;

	std::ifstream file(filename, std::ios::binary);
	if (file.is_open())
	{
		std::cout << "open images file: "<< filename << std::endl;

		file.read((char*)&magic_number, sizeof(magic_number));//format
		file.read((char*)&number_of_images, sizeof(number_of_images));//images number
		file.read((char*)&img_rows, sizeof(img_rows));//img rows
		file.read((char*)&img_cols, sizeof(img_cols));//img cols

		magic_number = intreverse(magic_number);
		number_of_images = intreverse(number_of_images);
		img_rows = intreverse(img_rows);
		img_cols = intreverse(img_cols);
		std::cout << "format:" << magic_number
			<< " img num:" << number_of_images
			<< " img row:" << img_rows
			<< " img col:" << img_cols << std::endl;

		std::cout << "read img data" << std::endl;

		datamat = cv::mat::zeros(number_of_images, img_rows * img_cols, cv_32fc1);
		unsigned char temp = 0;
		for (int i = 0; i < number_of_images; i++) {
			for (int j = 0; j < img_rows * img_cols; j++) {
				file.read((char*)&temp, sizeof(temp));
				//svm data is cv_32fc1
				float pixel_value = float(temp);
				datamat.at<float>(i, j) = pixel_value;
			}
		}
		std::cout << "read img data finish!" << std::endl;
	}
	file.close();
	return datamat;
}
//读取手写标签
cv::mat read_mnist_label(const std::string filename) {
	int magic_number;
	int number_of_items;

	cv::mat labelmat;

	std::ifstream file(filename, std::ios::binary);
	if (file.is_open())
	{
		std::cout << "open label file: "<< filename << std::endl;

		file.read((char*)&magic_number, sizeof(magic_number));
		file.read((char*)&number_of_items, sizeof(number_of_items));
		magic_number = intreverse(magic_number);
		number_of_items = intreverse(number_of_items);

		std::cout << "format:" << magic_number << "  ;label_num:" << number_of_items << std::endl;

		std::cout << "read label data" << std::endl;
		//data type:cv_32sc1,channel:1
		labelmat = cv::mat::zeros(number_of_items, 1, cv_32sc1);
		for (int i = 0; i < number_of_items; i++) {
			unsigned char temp = 0;
			file.read((char*)&temp, sizeof(temp));
			labelmat.at<unsigned int>(i, 0) = (unsigned int)temp;
		}
		std::cout << "read label data finish!" << std::endl;

	}
	file.close();
	return labelmat;
}

2.3 svm（支持向量机）训练及验证，输出svm模型

        1）加载训练图像数据和标签数据，采用cv::mat存储，图像数据虚归一化；

        2）创建svm模型，设置svm模型的各关联参数，不同参数设置，对应模型精度有较大影响；

        3）加载测试图像数据和标签数据，采用cv::mat存储，图像数据虚归一化；

        4）采用测试图像数据验证已经训练好的svm模型，获得测试推演结果；

        5）通过测试结果和已有的标签数据进行校对，验证该模型精度。

        6）将训练好的模型保持输出。便于后续用于实时识别应用。

//change path for real paths
std::string trainimgfile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\train-images.idx3-ubyte";
std::string trainlabefile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\train-labels.idx1-ubyte";
std::string testimgfile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\t10k-images.idx3-ubyte";
std::string testlabefile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\t10k-labels.idx1-ubyte";

void train_svm()
{
	//read train images, data type cv_32fc1
	cv::mat trainingdata = read_mnist_image(trainimgfile);
	//images data normalization
	trainingdata = trainingdata/255.0;
	std::cout << "trainingdata.size() = " << trainingdata.size() << std::endl;
	//read train label, data type cv_32sc1
	cv::mat labelsmat = read_mnist_label(trainlabefile);
	std::cout << "labelsmat.size() = " << labelsmat.size() << std::endl;
	std::cout << "trainingdata & labelsmat finish!" << std::endl;

    //create svm model
    cv::ptr<cv::ml::svm> svm = cv::ml::svm::create();
	//set svm args,type and kerneltypes
    svm->settype(cv::ml::svm::c_svc);
	svm->setkernel(cv::ml::svm::poly);
	//kerneltypes poly is need set gamma and degree
	svm->setgamma(3.0);
	svm->setdegree(2.0);
	//set iteration termination conditions, maxcount is importance
	svm->settermcriteria(cv::termcriteria(cv::termcriteria::eps | cv::termcriteria::count, 1000, 1e-8));
	std::cout << "create svm object finish!" << std::endl;

	std::cout << "trainingdata.rows = " << trainingdata.rows << std::endl;
	std::cout << "trainingdata.cols = " << trainingdata.cols << std::endl;
	std::cout << "trainingdata.type() = " << trainingdata.type() << std::endl;
    // svm model train
    svm->train(trainingdata, cv::ml::row_sample, labelsmat);
	std::cout << "svm training finish!" << std::endl;
    // svm model test
	cv::mat testdata = read_mnist_image(testimgfile);
	//images data normalization
	testdata = testdata/255.0;
	std::cout << "testdata.rows = " << testdata.rows << std::endl;
	std::cout << "testdata.cols = " << testdata.cols << std::endl;
	std::cout << "testdata.type() = " << testdata.type() << std::endl;
	//read test label, data type cv_32sc1
	cv::mat testlabel = read_mnist_label(testlabefile);
	cv::mat testresp;
	float response = svm->predict(testdata,testresp);
	// std::cout << "response = " << response << std::endl;
	testresp.convertto(testresp,cv_32sc1);
	int map_num = 0;
	for (int i = 0; i <testresp.rows&&testresp.rows==testlabel.rows; i++)
	{
		if (testresp.at<int>(i, 0) == testlabel.at<int>(i, 0))
		{
			map_num++;
		}
		// else{
		// 	std::cout << "testresp.at<int>(i, 0) " << testresp.at<int>(i, 0) << std::endl;
		// 	std::cout << "testlabel.at<int>(i, 0) " << testlabel.at<int>(i, 0) << std::endl;
		// }
	}
	float proportion  = float(map_num) / float(testresp.rows);
	std::cout << "map rate: " << proportion * 100 << "%" << std::endl;
	std::cout << "svm testing finish!" << std::endl;
	//save svm model
	svm->save("mnist_svm.xml");
}

2.4 svm（支持向量机）实时识别应用

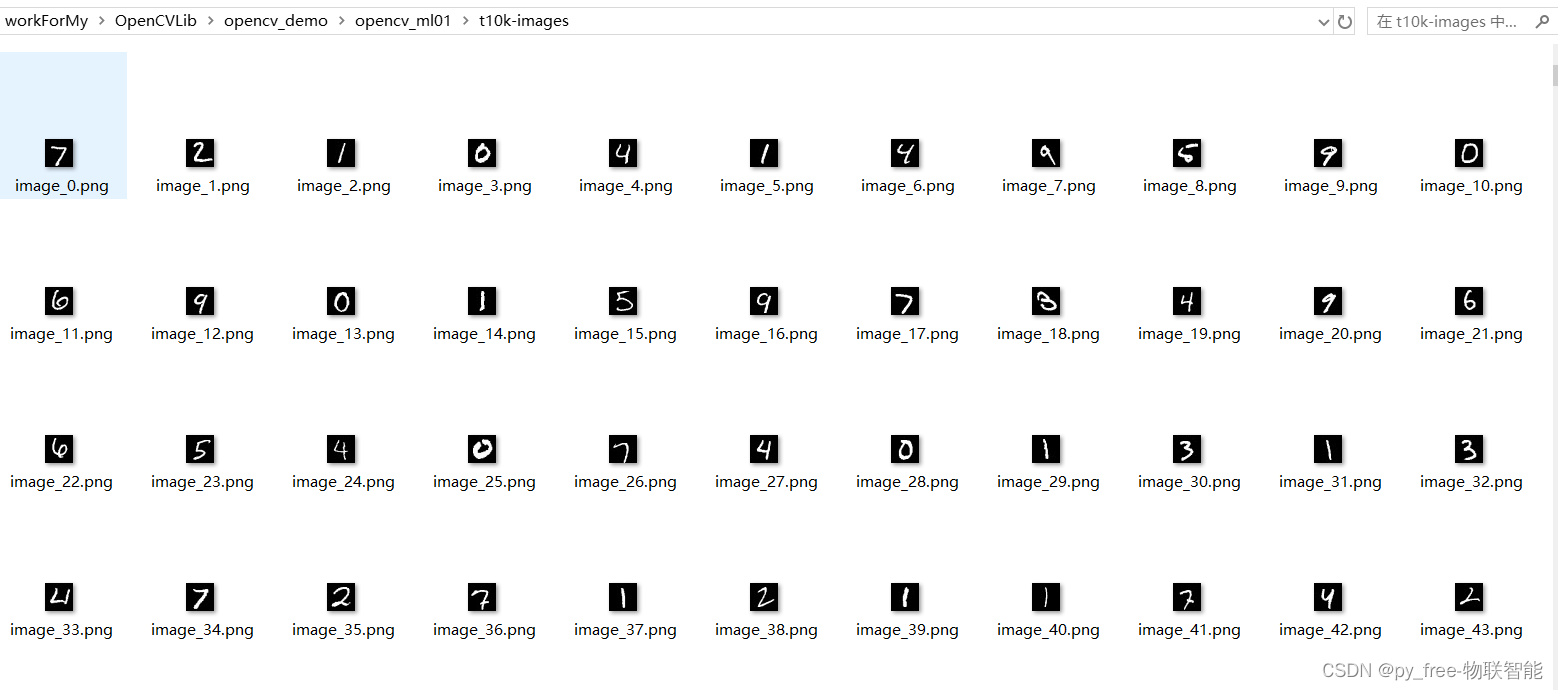

        将t10k-images.idx3-ubyte处理成图片数据，用于svm模型调用示例，本文主要是通过一段python代码，将t10k-images.idx3-ubyte另存为一张张手写图片。

import numpy as np
import os
from pil import image
from struct import unpack

def read_idx3_ubyte(filename):
    with open(filename, 'rb') as f:
        magic, num_images, rows, cols = unpack('>iiii', f.read(16))
        buf = f.read()
        data = np.frombuffer(buf, dtype=np.uint8).reshape((num_images, rows, cols))
    return data

def save_images_as_png(idx3_file, output_dir, prefix='image'):
    images = read_idx3_ubyte(idx3_file)
    for i, image in enumerate(images):
        image_pil = image.fromarray(image, 'l')  # 'l' 表示灰度模式
        filename = f"{output_dir}/{prefix}_{i}.png"
        image_pil.save(filename)

# 使用示例
# idx3_file = 'train-images.idx3-ubyte'
# output_dir = 'train-images'
# if not os.path.exists(output_dir):#检查目录是否存在
# 	os.makedirs(output_dir)#如果不存在则创建目录
# save_images_as_png(idx3_file, output_dir)

idx3_file = 't10k-images.idx3-ubyte'
output_dir = 't10k-images'
if not os.path.exists(output_dir):#检查目录是否存在
	os.makedirs(output_dir)#如果不存在则创建目录
save_images_as_png(idx3_file, output_dir)

        在获得图片数据后，将加载这些图片，和上述已保存的svm模型（mnist_svm.xml），实现模型调用验证。

void prediction(const std::string filename,cv::ptr<cv::ml::svm> svm)
{
	//read img 28*28 size
	cv::mat image = cv::imread(filename, cv::imread_grayscale);
	//uchar->float32
	image.convertto(image, cv_32f);
	//image data normalization
	image = image / 255.0;
	//28*28 -> 1*784
	image = image.reshape(1, 1);

	//预测图片
	float ret = svm->predict(image);
	std::cout << "predict val = "<< ret << std::endl;
}

std::string imgdir = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\t10k-images\\";
std::string imgfiles[5] = {"image_0.png","image_10.png","image_20.png","image_30.png","image_40.png",};
void predictimgs()
{
	//load svm model
	cv::ptr<cv::ml::svm> svm = cv::ml::statmodel::load<cv::ml::svm>("mnist_svm.xml");
	for (size_t i = 0; i < 5; i++)
	{
		prediction(imgdir+imgfiles[i],svm);
	}
}

三、完整代码编译

3.1 opencv+mingw的makefile编译

        本文是采用win系统下，opencv采用mingw编译的静态库（c/c++开发，win下opencv+mingw编译环境搭建_opencv mingw-csdn博客），建立makefile：

#/bin/sh
#win32
cx= g++ -dwin32
#linux
#cx= g++ -dlinux

bin 		:= ./
target      := opencv_ml01.exe
flags		:= -std=c++11 -static
srcdir 		:= ./
#includes
includedir 	:= -i"../../opencv_mingw/include" -i"./"
#-i"$(srcdir)"
staticdir   := ../../opencv_mingw/x64/mingw/staticlib/
#libdir		:= $(staticdir)/libopencv_world460.a\
#			   $(staticdir)/libade.a \
#			   $(staticdir)/libilmimf.a \
#			   $(staticdir)/libquirc.a \
#			   $(staticdir)/libzlib.a \
#			   $(wildcard $(staticdir)/liblib*.a) \
#			   -lgdi32 -lcomdlg32 -loleaut32 -lole32 -luuid
#opencv_world放弃前，然后是opencv依赖的第三方库，后面的库是mingw编译工具的库

libdir 	    := -l $(staticdir) -lopencv_world460 -lade -lilmimf -lquirc -lzlib \
				-llibjpeg-turbo -llibopenjp2 -llibpng -llibprotobuf -llibtiff -llibwebp \
				-lgdi32 -lcomdlg32 -loleaut32 -lole32 -luuid
source		:= $(wildcard $(srcdir)/*.cpp)

$(target) :
	$(cx) $(flags) $(includedir) $(source)  -o $(bin)/$(target) $(libdir)

clean:
	rm  $(bin)/$(target)

        编译如下：

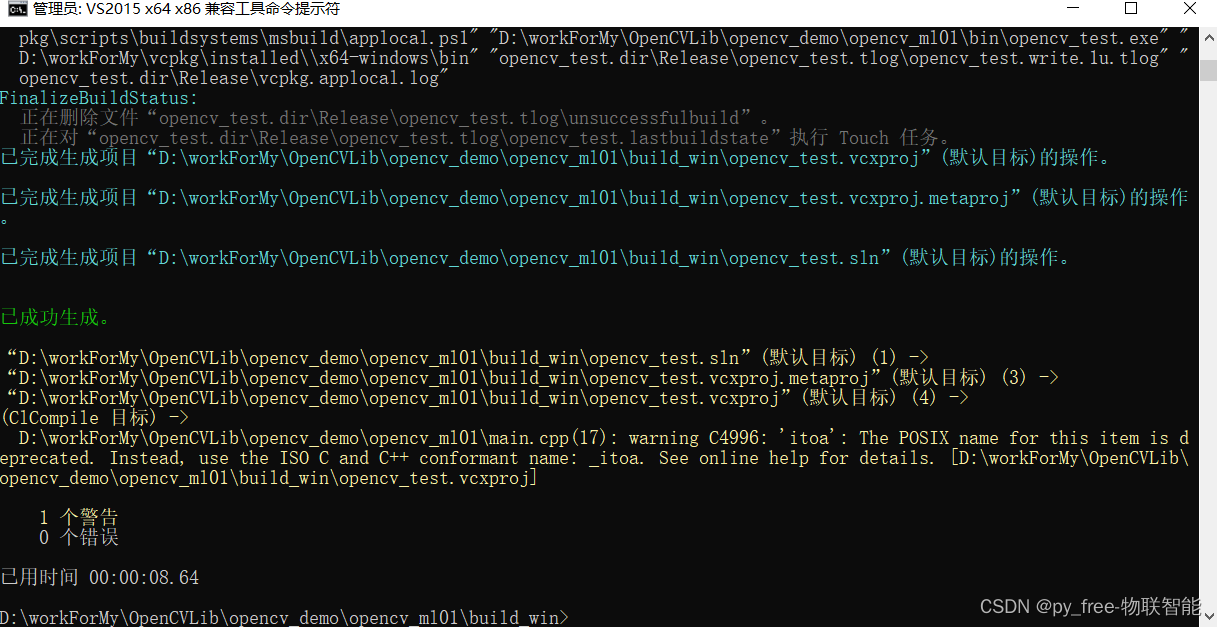

3.2 opencv+vc2015+cmake编译

        第二种编译，本文采用了vs2015 x64编译了opencv库（c/c++开发，opencv在win下安装及应用_windows安装opencv c++-csdn博客）。

        建立cmake文件：

# cmake 最低版本号要求
cmake_minimum_required (version 2.8)
# 项目信息
project (opencv_test)
#
message(status "windows compiling...")
add_definitions(-d_platform_is_windows_)
set(cmake_cxx_flags_release "${cmake_cxx_flags_release} /mt")
set(cmake_cxx_flags_debug "${cmake_cxx_flags_debug} /mtd")
set(win_os true)

#
set(executable_output_path ${project_source_dir}/bin)

# 指定源文件的目录,并将名称保存到变量
set(source_h
    #
  )

set(source_cpp
    #
	${project_source_dir}/main.cpp
  )

#头文件目录
include_directories(${project_source_dir}/../../opencv_vc/include)

set(cmake_cxx_flags "${cmake_cxx_flags} /wd4819")

add_definitions(
  "-d_crt_secure_no_warnings"
  "-d_winsock_deprecated_no_warnings"
  "-dno_warn_mbcs_mfc_deprecation"
  "-dwin32_lean_and_mean"
)

link_directories(
	${project_source_dir}/../../opencv_vc/x64/vc14/bin
	${project_source_dir}/../../opencv_vc/x64/vc14/lib
	)

if (cmake_build_type strequal "debug")

set(cmake_runtime_output_directory_debug ${project_source_dir})
# 指定生成目标
add_executable(opencv_testd ${source_h} ${source_cpp})

else(cmake_build_type)

set(cmake_runtime_output_directory_release ${project_source_dir})
# 指定生成目标
add_executable(opencv_test ${source_h} ${source_cpp})

target_link_libraries(opencv_test opencv_world460.lib opencv_img_hash460.lib)

endif (cmake_build_type)

# mkdir build_win
# cd build_win
# cmake -g "visual studio 14 2015 win64" -dcmake_build_type=release ..
# msbuild opencv_test.sln /p:configuration="release" /p:platform="x64"

启动vs2015 x64的命令工具（使前面配置的环境变量生效），进入main.cpp文件目录，编译如下：

mkdir build_win
cd build_win
cmake -g "visual studio 14 2015 win64" -dcmake_build_type=release ..
msbuild opencv_test.sln /p:configuration="release" /p:platform="x64"

        编译输出大致如下：

3.3 执行效果

        【1】opencv+mingw+makefile编译程序执行输出，准确率达到98%以上（ps，大家可尝试去调设svm模型的参数设置，看怎样设置可以获得更高的准确率）

        通过模型调用识别图片全ok（呵呵，毕竟是测试集内的图片数据）

【2】opencv+vc2015+cmake编译程序执行输出，同样能到达效果。

3.4 附件，main.cpp全文

#include <opencv2/opencv.hpp>
#include <opencv2/ml/ml.hpp>
#include <opencv2/imgcodecs.hpp>
#include <iostream>
#include <vector>
#include <iostream>
#include <fstream>

int intreverse(int num)
{
	return (num>>24|((num&0xff0000)>>8)|((num&0xff00)<<8)|((num&0xff)<<24));
}

std::string inttostring(int num)
{
	char buf[32]={0};
	itoa(num,buf,10);
	return std::string(buf);
}


cv::mat read_mnist_image(const std::string filename) {
	int magic_number = 0;
	int number_of_images = 0;
	int img_rows = 0;
	int img_cols = 0;

	cv::mat datamat;

	std::ifstream file(filename, std::ios::binary);
	if (file.is_open())
	{
		std::cout << "open images file: "<< filename << std::endl;

		file.read((char*)&magic_number, sizeof(magic_number));//format
		file.read((char*)&number_of_images, sizeof(number_of_images));//images number
		file.read((char*)&img_rows, sizeof(img_rows));//img rows
		file.read((char*)&img_cols, sizeof(img_cols));//img cols

		magic_number = intreverse(magic_number);
		number_of_images = intreverse(number_of_images);
		img_rows = intreverse(img_rows);
		img_cols = intreverse(img_cols);
		std::cout << "format:" << magic_number
			<< " img num:" << number_of_images
			<< " img row:" << img_rows
			<< " img col:" << img_cols << std::endl;

		std::cout << "read img data" << std::endl;

		datamat = cv::mat::zeros(number_of_images, img_rows * img_cols, cv_32fc1);
		unsigned char temp = 0;
		for (int i = 0; i < number_of_images; i++) {
			for (int j = 0; j < img_rows * img_cols; j++) {
				file.read((char*)&temp, sizeof(temp));
				//svm data is cv_32fc1
				float pixel_value = float(temp);
				datamat.at<float>(i, j) = pixel_value;
			}
		}
		std::cout << "read img data finish!" << std::endl;
	}
	file.close();
	return datamat;
}

cv::mat read_mnist_label(const std::string filename) {
	int magic_number;
	int number_of_items;

	cv::mat labelmat;

	std::ifstream file(filename, std::ios::binary);
	if (file.is_open())
	{
		std::cout << "open label file: "<< filename << std::endl;

		file.read((char*)&magic_number, sizeof(magic_number));
		file.read((char*)&number_of_items, sizeof(number_of_items));
		magic_number = intreverse(magic_number);
		number_of_items = intreverse(number_of_items);

		std::cout << "format:" << magic_number << "  ;label_num:" << number_of_items << std::endl;

		std::cout << "read label data" << std::endl;
		//data type:cv_32sc1,channel:1
		labelmat = cv::mat::zeros(number_of_items, 1, cv_32sc1);
		for (int i = 0; i < number_of_items; i++) {
			unsigned char temp = 0;
			file.read((char*)&temp, sizeof(temp));
			labelmat.at<unsigned int>(i, 0) = (unsigned int)temp;
		}
		std::cout << "read label data finish!" << std::endl;

	}
	file.close();
	return labelmat;
}

//change path for real paths
std::string trainimgfile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\train-images.idx3-ubyte";
std::string trainlabefile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\train-labels.idx1-ubyte";
std::string testimgfile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\t10k-images.idx3-ubyte";
std::string testlabefile = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\t10k-labels.idx1-ubyte";

void train_svm()
{
	//read train images, data type cv_32fc1
	cv::mat trainingdata = read_mnist_image(trainimgfile);
	//images data normalization
	trainingdata = trainingdata/255.0;
	std::cout << "trainingdata.size() = " << trainingdata.size() << std::endl;
	//read train label, data type cv_32sc1
	cv::mat labelsmat = read_mnist_label(trainlabefile);
	std::cout << "labelsmat.size() = " << labelsmat.size() << std::endl;
	std::cout << "trainingdata & labelsmat finish!" << std::endl;

    //create svm model
    cv::ptr<cv::ml::svm> svm = cv::ml::svm::create();
	//set svm args,type and kerneltypes
    svm->settype(cv::ml::svm::c_svc);
	svm->setkernel(cv::ml::svm::poly);
	//kerneltypes poly is need set gamma and degree
	svm->setgamma(3.0);
	svm->setdegree(2.0);
	//set iteration termination conditions, maxcount is importance
	svm->settermcriteria(cv::termcriteria(cv::termcriteria::eps | cv::termcriteria::count, 1000, 1e-8));
	std::cout << "create svm object finish!" << std::endl;

	std::cout << "trainingdata.rows = " << trainingdata.rows << std::endl;
	std::cout << "trainingdata.cols = " << trainingdata.cols << std::endl;
	std::cout << "trainingdata.type() = " << trainingdata.type() << std::endl;
    // svm model train
    svm->train(trainingdata, cv::ml::row_sample, labelsmat);
	std::cout << "svm training finish!" << std::endl;
    // svm model test
	cv::mat testdata = read_mnist_image(testimgfile);
	//images data normalization
	testdata = testdata/255.0;
	std::cout << "testdata.rows = " << testdata.rows << std::endl;
	std::cout << "testdata.cols = " << testdata.cols << std::endl;
	std::cout << "testdata.type() = " << testdata.type() << std::endl;
	//read test label, data type cv_32sc1
	cv::mat testlabel = read_mnist_label(testlabefile);
	cv::mat testresp;
	float response = svm->predict(testdata,testresp);
	// std::cout << "response = " << response << std::endl;
	testresp.convertto(testresp,cv_32sc1);
	int map_num = 0;
	for (int i = 0; i <testresp.rows&&testresp.rows==testlabel.rows; i++)
	{
		if (testresp.at<int>(i, 0) == testlabel.at<int>(i, 0))
		{
			map_num++;
		}
		// else{
		// 	std::cout << "testresp.at<int>(i, 0) " << testresp.at<int>(i, 0) << std::endl;
		// 	std::cout << "testlabel.at<int>(i, 0) " << testlabel.at<int>(i, 0) << std::endl;
		// }
	}
	float proportion  = float(map_num) / float(testresp.rows);
	std::cout << "map rate: " << proportion * 100 << "%" << std::endl;
	std::cout << "svm testing finish!" << std::endl;
	//save svm model
	svm->save("mnist_svm.xml");
}


void prediction(const std::string filename,cv::ptr<cv::ml::svm> svm)
{
	//read img 28*28 size
	cv::mat image = cv::imread(filename, cv::imread_grayscale);
	//uchar->float32
	image.convertto(image, cv_32f);
	//image data normalization
	image = image / 255.0;
	//28*28 -> 1*784
	image = image.reshape(1, 1);

	//预测图片
	float ret = svm->predict(image);
	std::cout << "predict val = "<< ret << std::endl;
}

std::string imgdir = "d:\\workformy\\opencvlib\\opencv_demo\\opencv_ml01\\t10k-images\\";
std::string imgfiles[5] = {"image_0.png","image_10.png","image_20.png","image_30.png","image_40.png",};
void predictimgs()
{
	//load svm model
	cv::ptr<cv::ml::svm> svm = cv::ml::statmodel::load<cv::ml::svm>("mnist_svm.xml");
	for (size_t i = 0; i < 5; i++)
	{
		prediction(imgdir+imgfiles[i],svm);
	}
}

int main()
{
	train_svm();
	predictimgs();
    return 0;
}
