小板背面是两颗电感和电容。

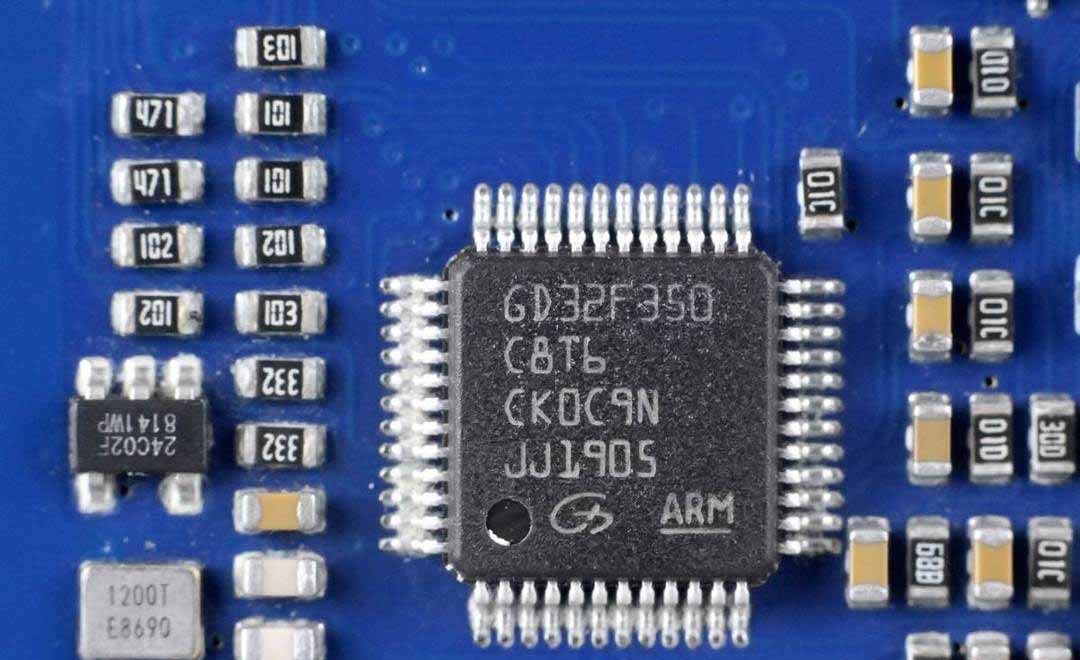

移动电源主控芯片采用兆易创新gd32f350c8t6 cortex-m4内核，64k闪存，8k内存，采用lqfp48封装。

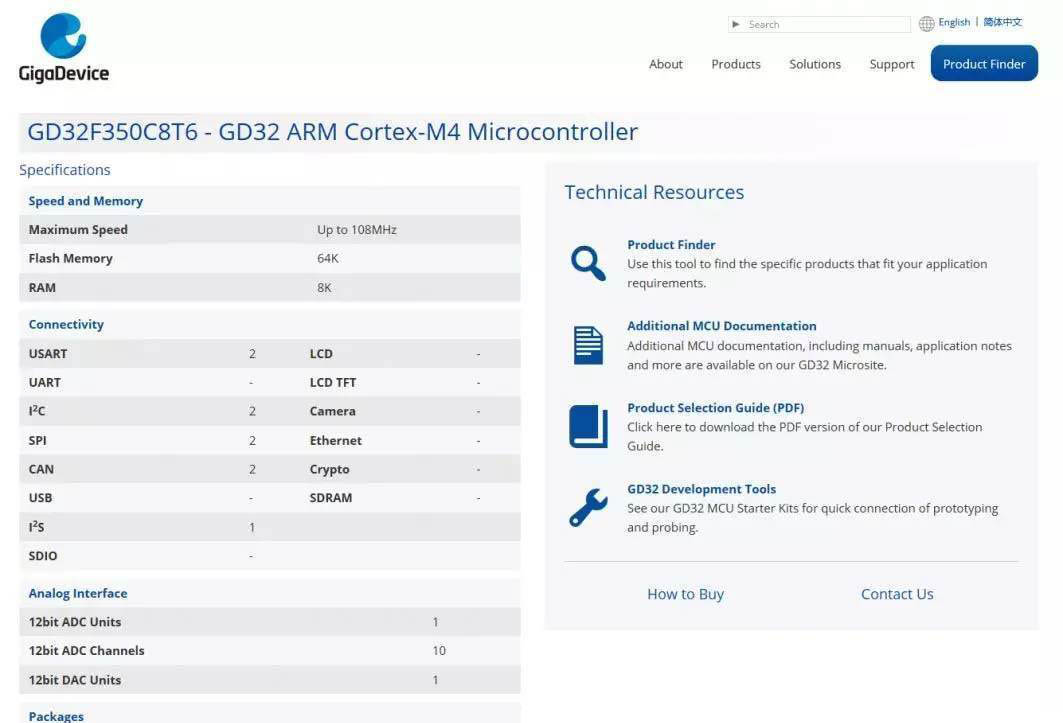

兆易创新 gd32f350c8t6 介绍。

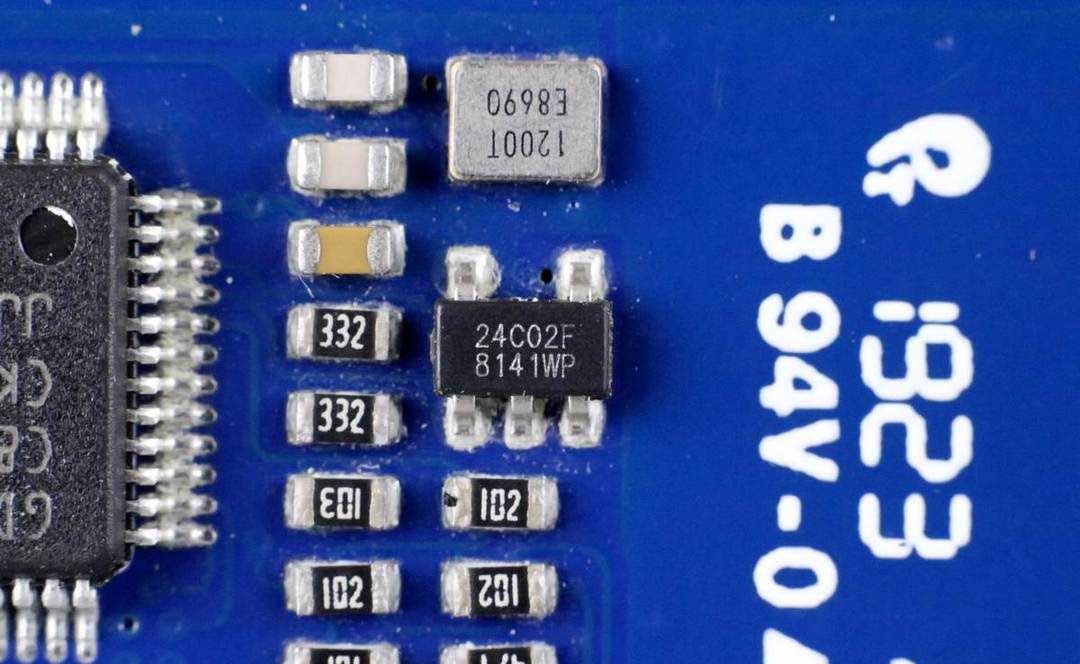

24c02存储器，用于存储配置信息。
乐得瑞 ldr6035，单口usb-c控制器，支持qc2.0/3.0，是完整的usb-c接口解决方案，适用于充电器、车充、移动电源。

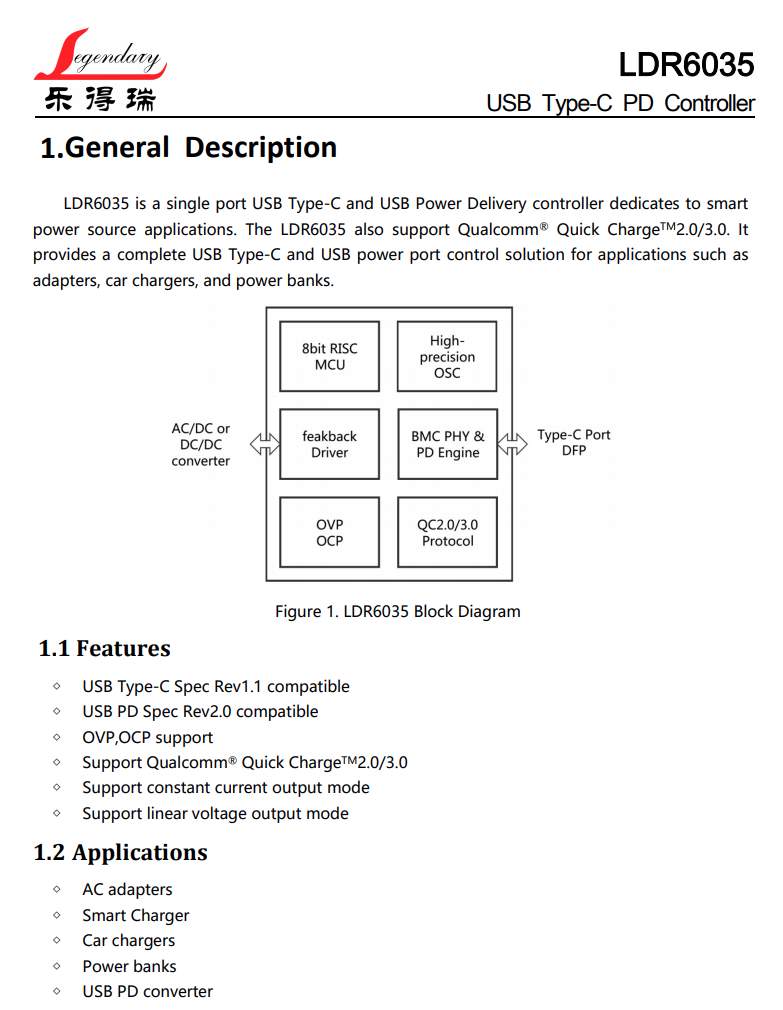

乐得瑞 ldr6035 资料信息。

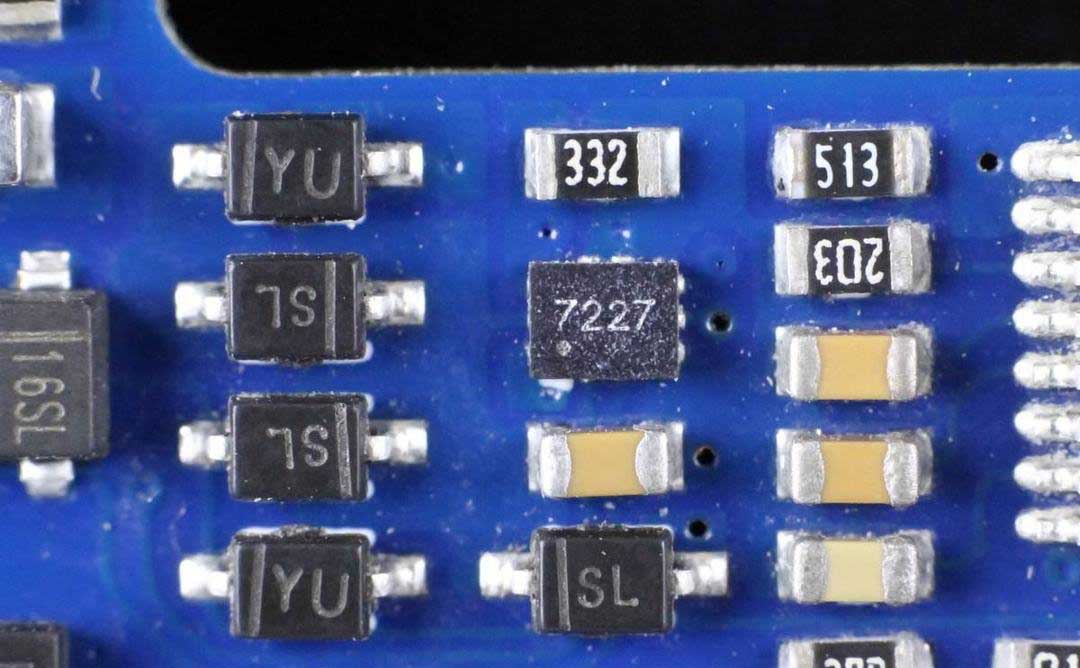

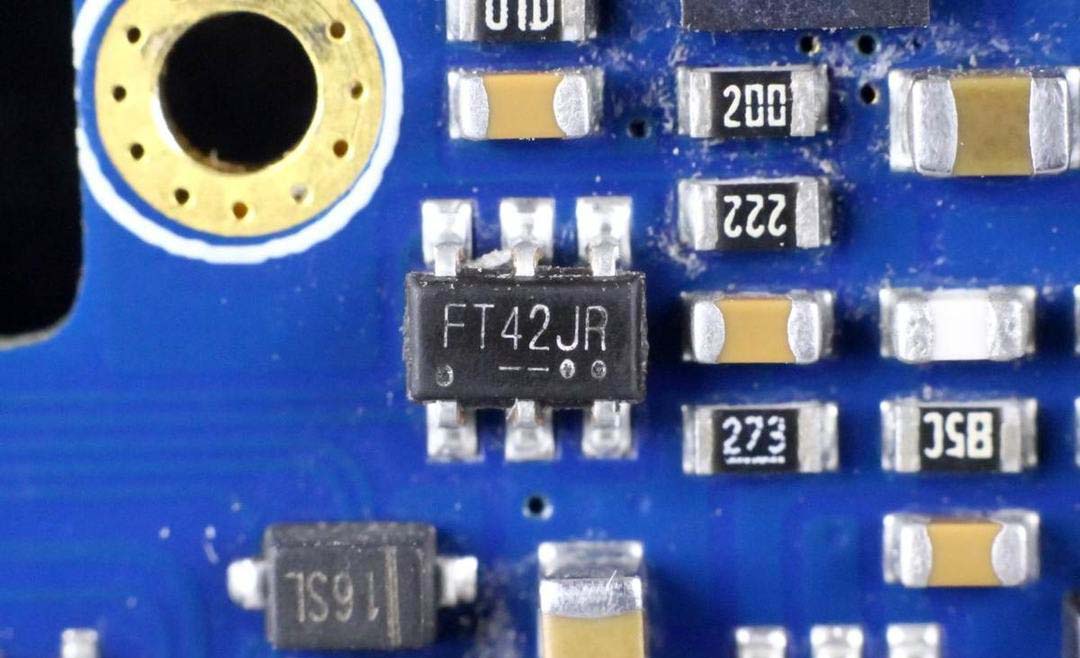

7227切换开关。

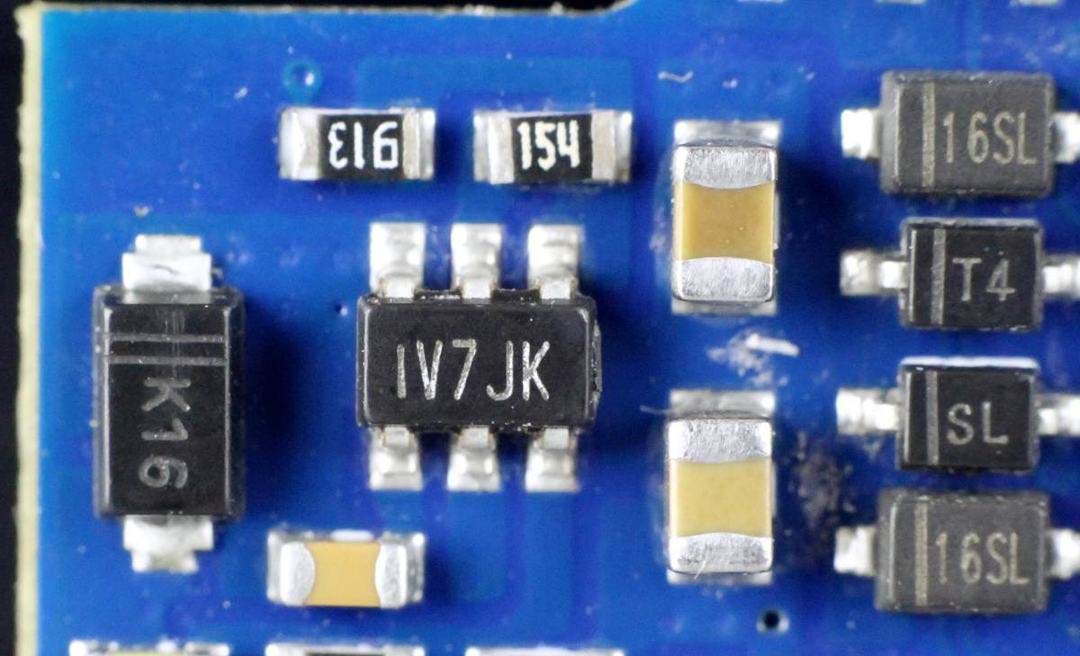

mps mp2451 36v输入的降压转换器，内置开关管，用于为mcu供电。

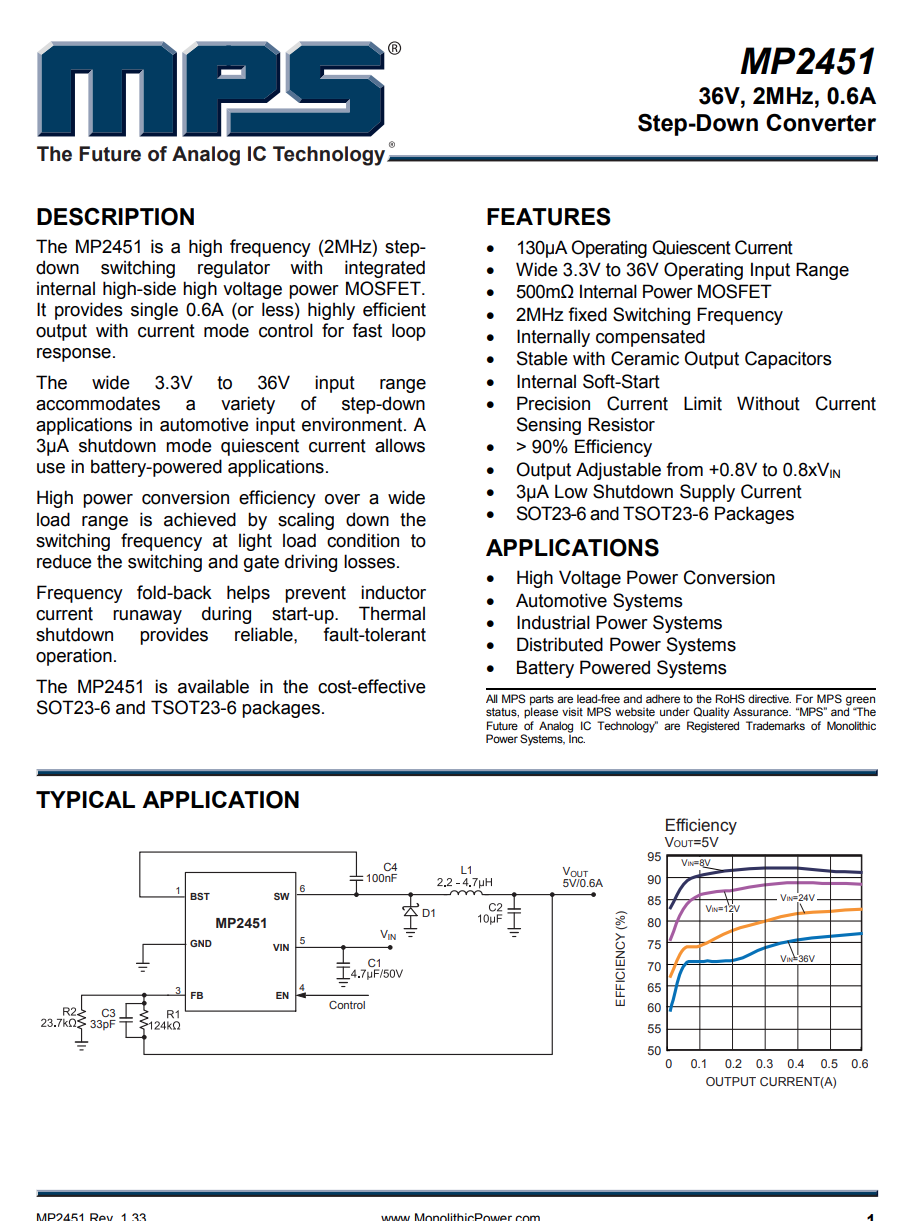

mps mp2451 详细资料。

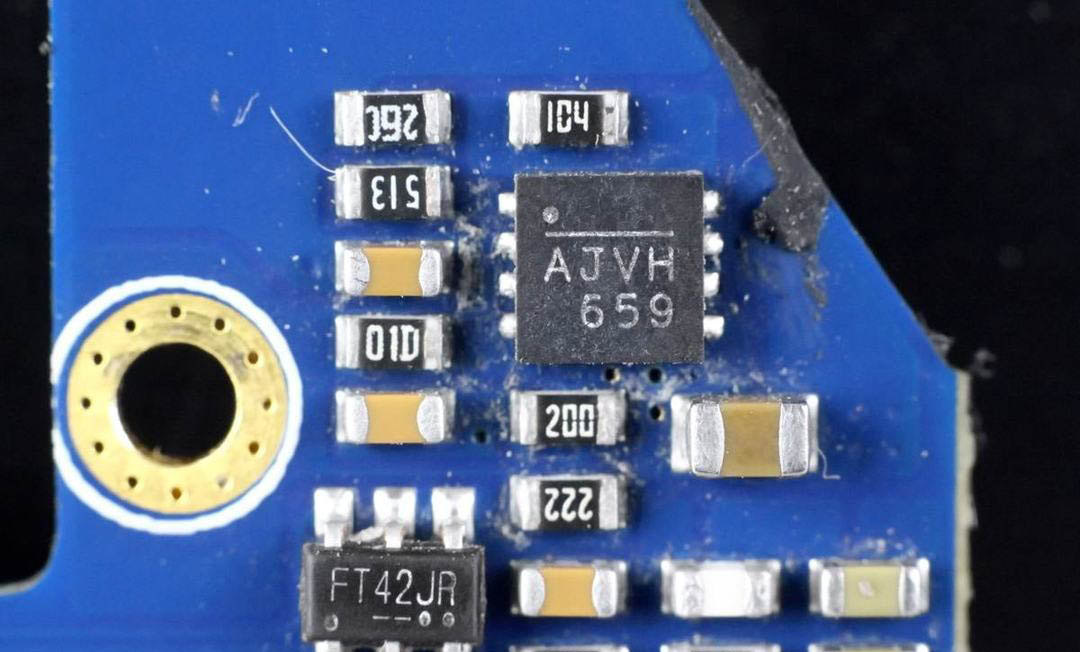

另一个a口的降压转换器。
协议芯片也是天德钰fp6601q。

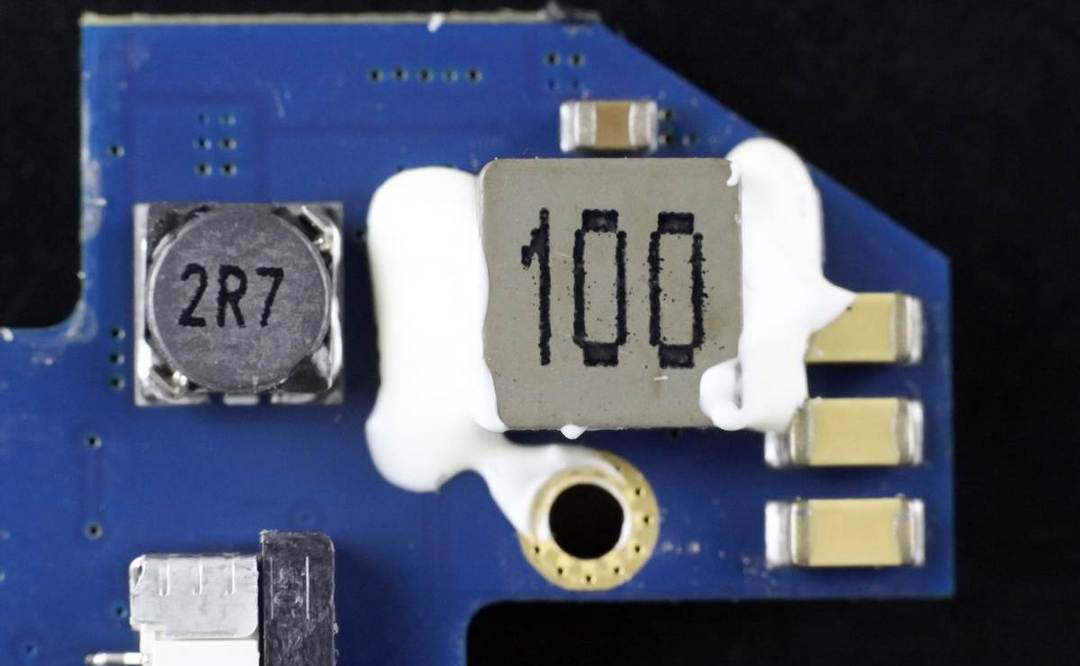

降压电感打胶固定，小的电感为显示电路降压。

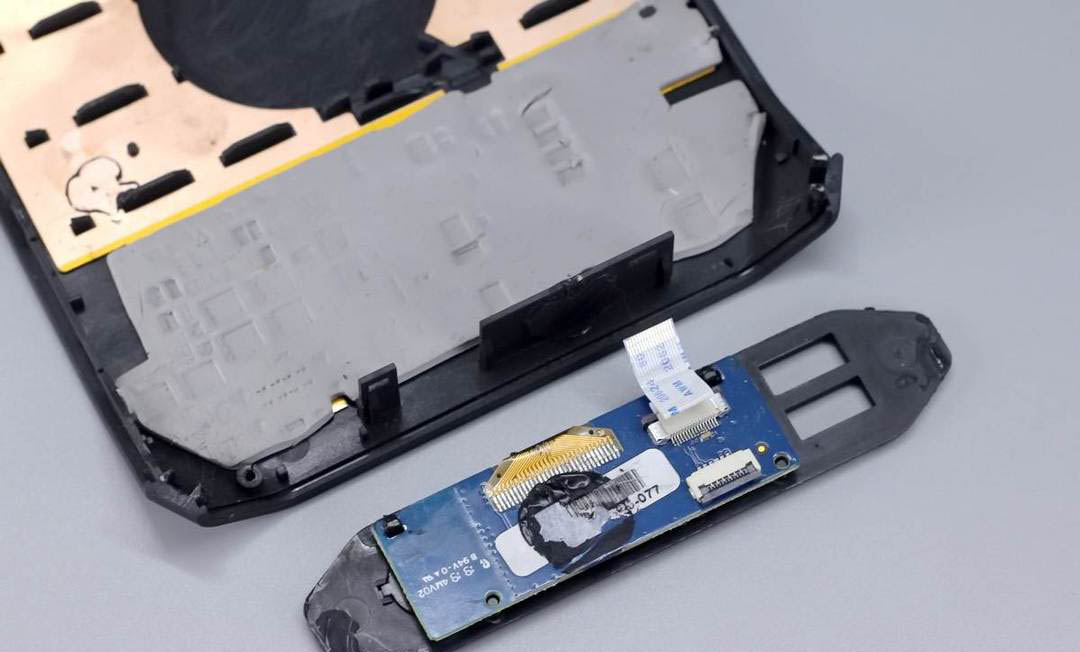

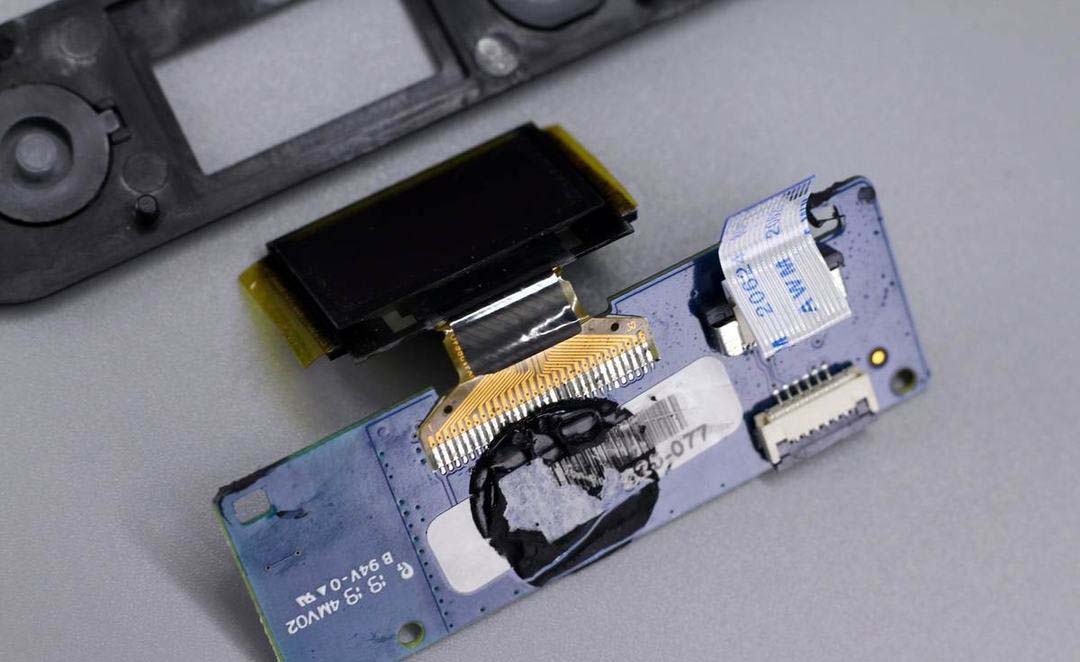

将显示屏小板拆下，背面打胶和挡板固定在一起。
小板背面都是插槽。

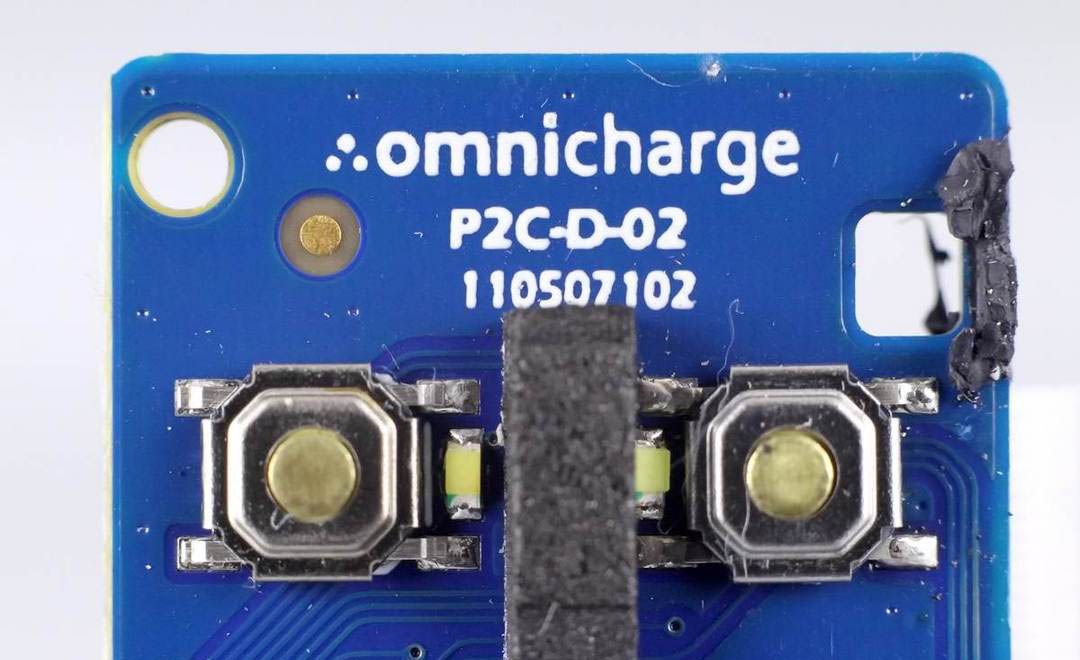

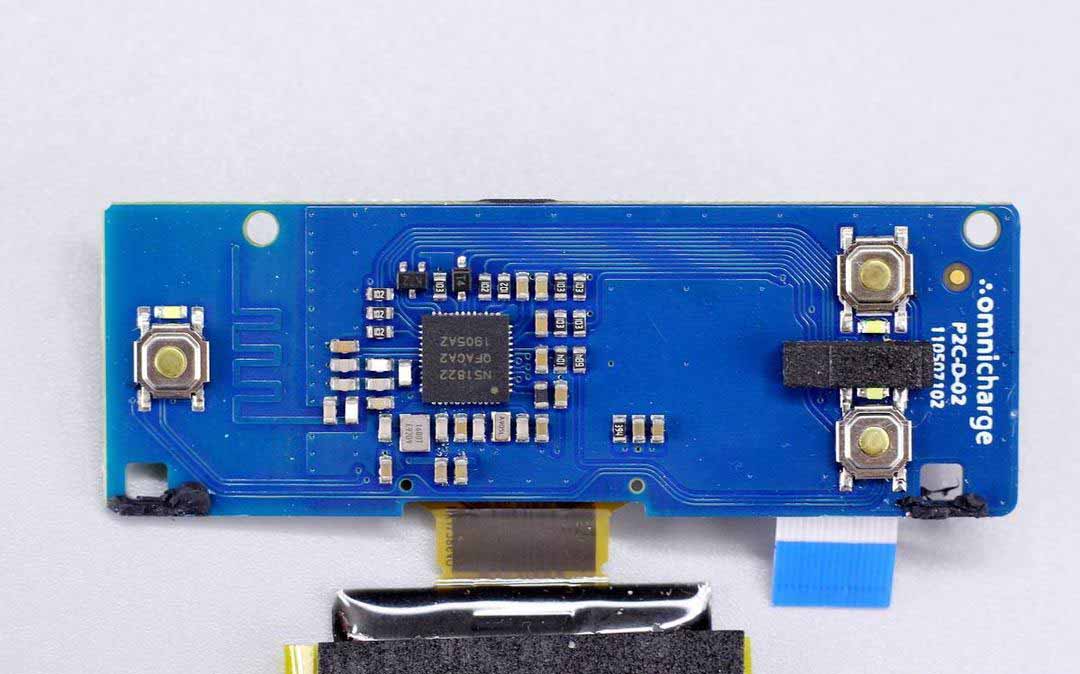

另一面设有一颗芯片，三个开关按键。

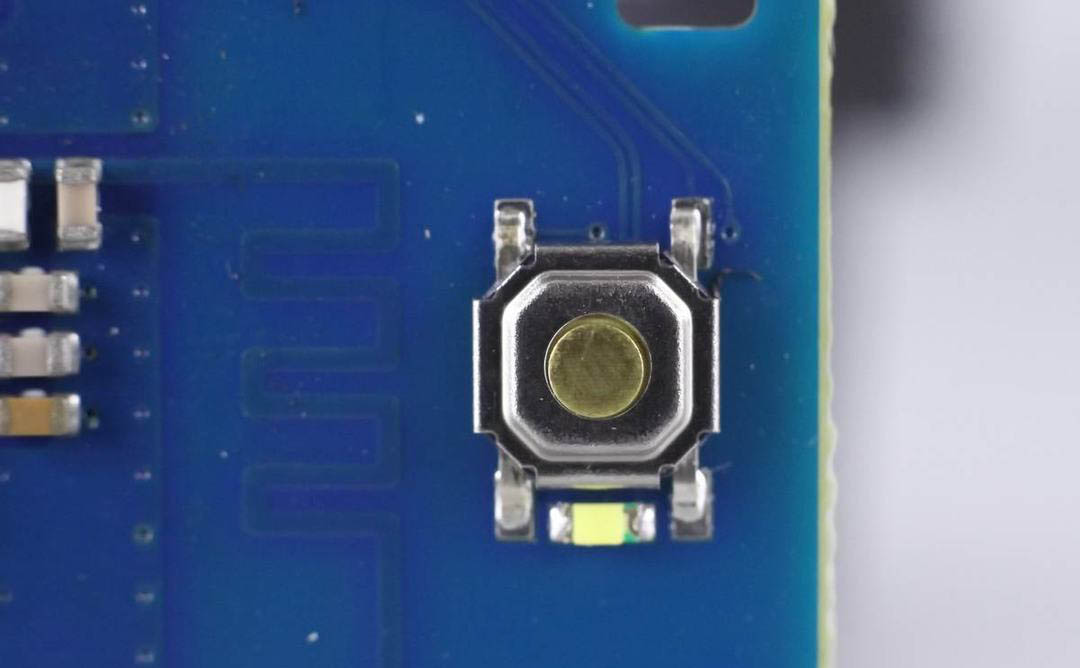

电源键特写。
交流和直流供电开关特写，都配有led灯，并有泡棉隔离防串光。
nordic单芯片蓝牙解决方案，nrf51822，支持多协议，用于蓝牙连接手机及屏幕显示驱动。
nordic nrf51822 详细资料。
小编拆解总结
ac/dc支持最大100w功率，usb-c口支持60w快充，usb-a口支持18w快充，无线充兼容qi协议，最大功率可达10w，支持华为、三星、苹果等手机无线充电。产品拥有如此丰富的功能以及强悍性能，自然价格不菲，某东上售价一千多元足以劝退很多人，可以说是一款专为经常出行人员设计的全能充电宝。
小编通过拆解了解到，充电宝内置大面积散热片以及导热垫来帮助散热。 电池组采用6颗比克18650锂电池串联，汽车级动力电池，寿命长，并采用艾普凌科s8209a进行保护。移动电源主控芯片采用兆易创新gd32f350c8t6，usb-a接口采用mps mp4423降压，天德钰fp6601q协议芯片控制输出电压；usb-c口采用南芯sc8815升降压，乐得瑞ldr6035控制输出电压；无线充主控芯片采用英集芯ip6808。产品无论是用料还是设计上，都相当可靠。
