新功率ncep6080ag资料信息。

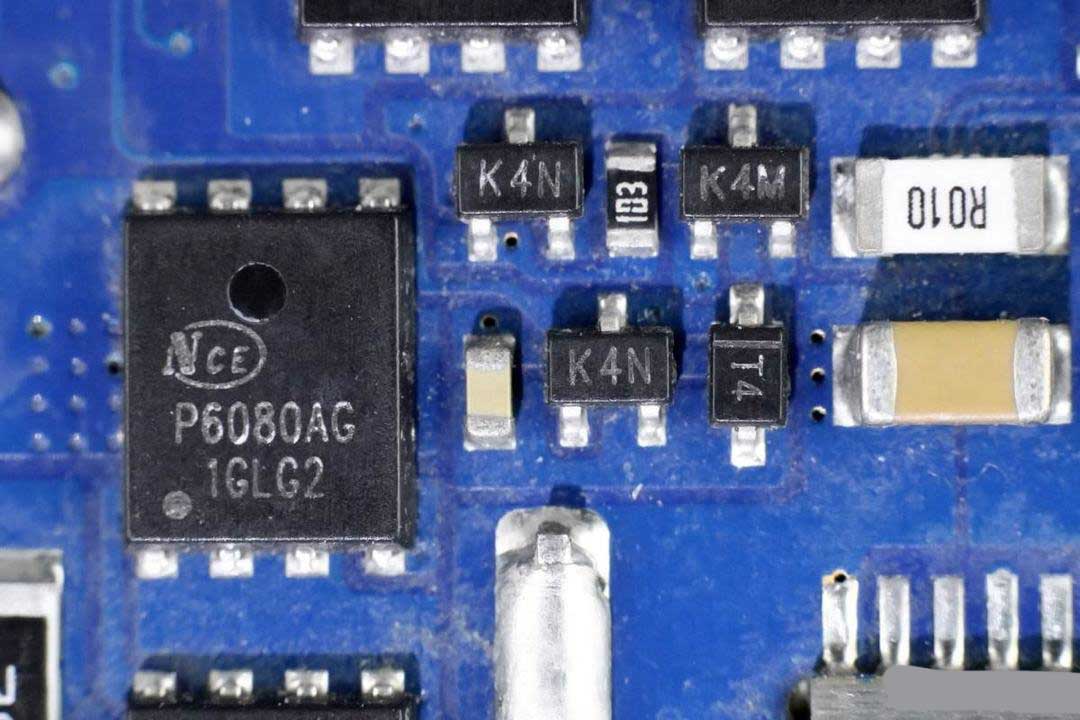

另一颗特写，旁边还有二极管和三极管。
usb-c母座使用小板垂直焊接，小板打胶加固，同时母座也套有一个塑料罩密封。

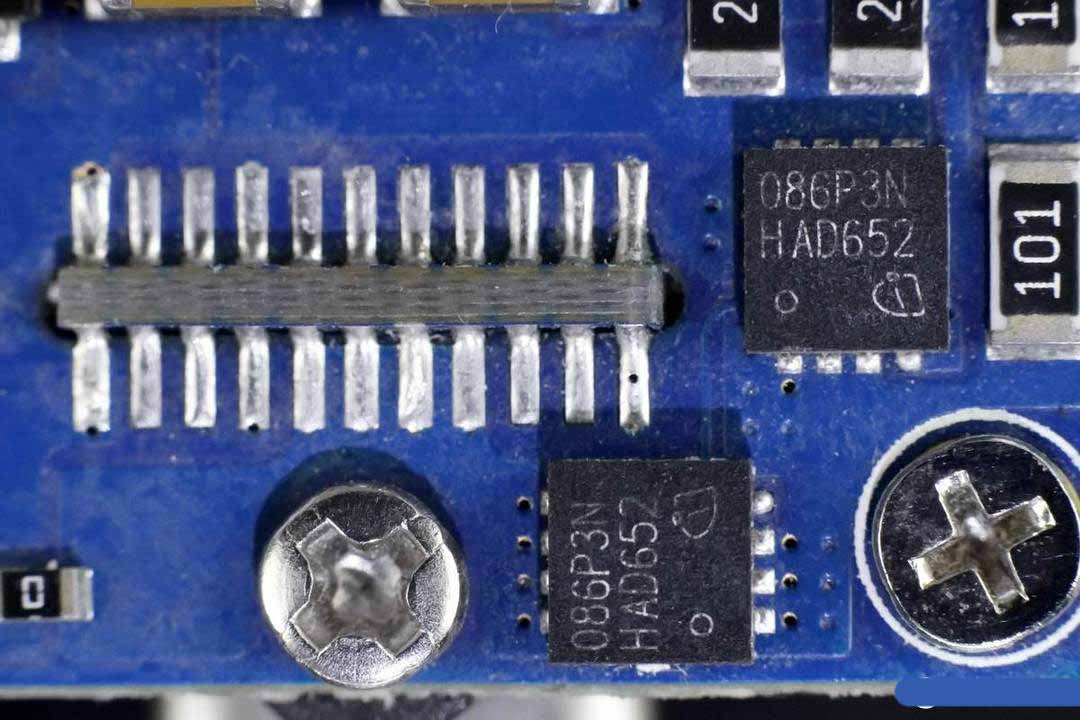

usb-c接口采用英飞凌两颗bsz086p03ns3 g mos管进行切换保护，耐压30v，导阻8.6mω，pg-tsdson-8封装。

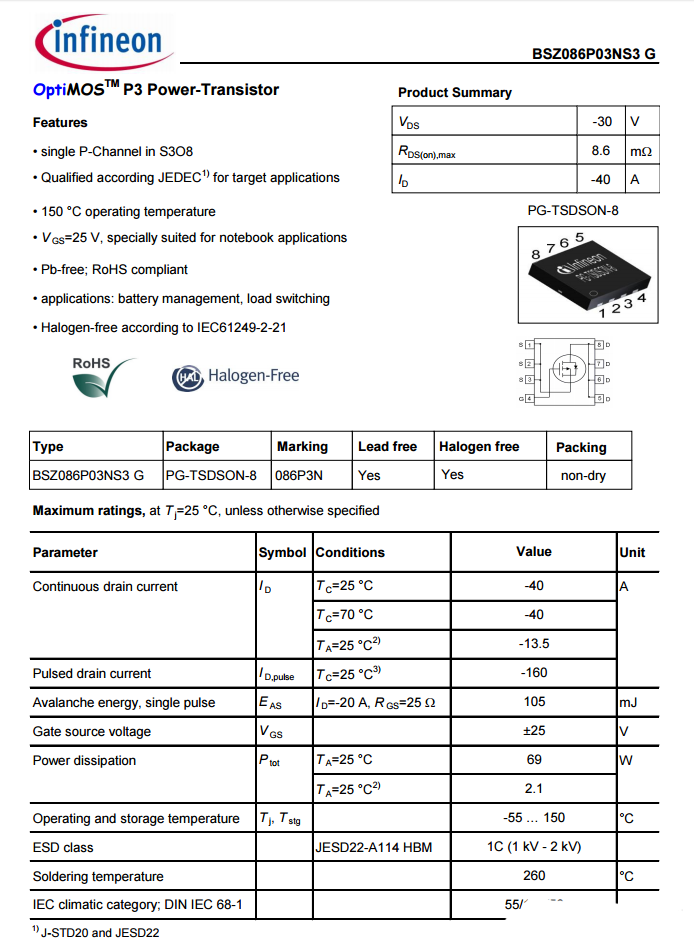

英飞凌bsz086p03ns3 g资料信息。

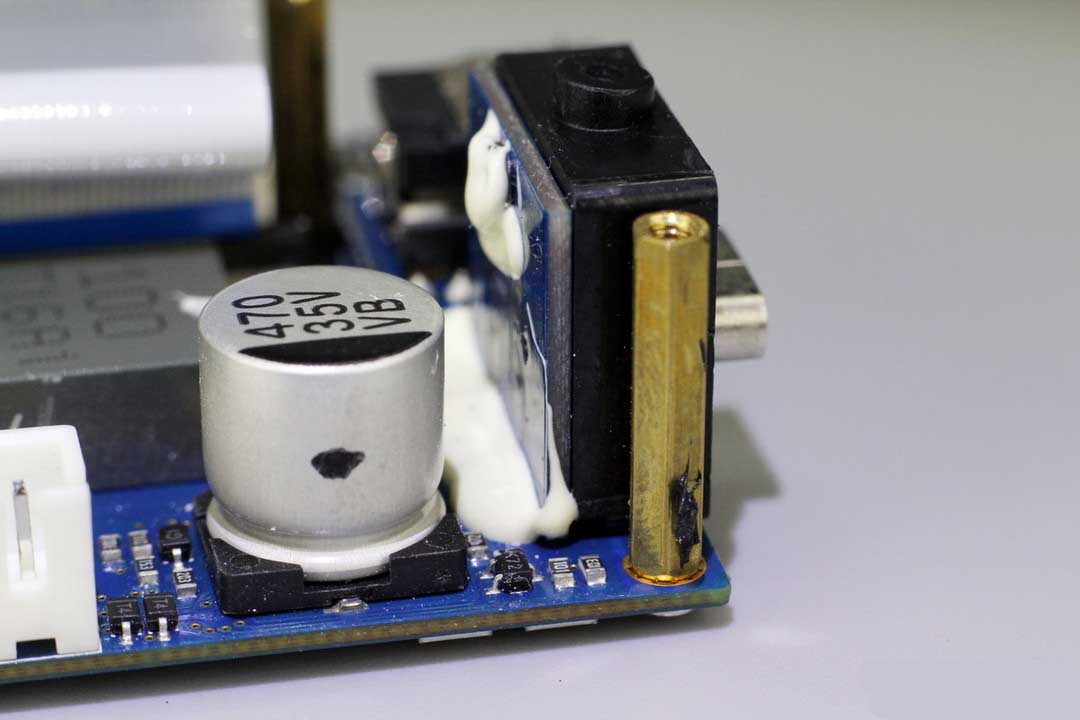

滤波电容，规格为35v 470μf。

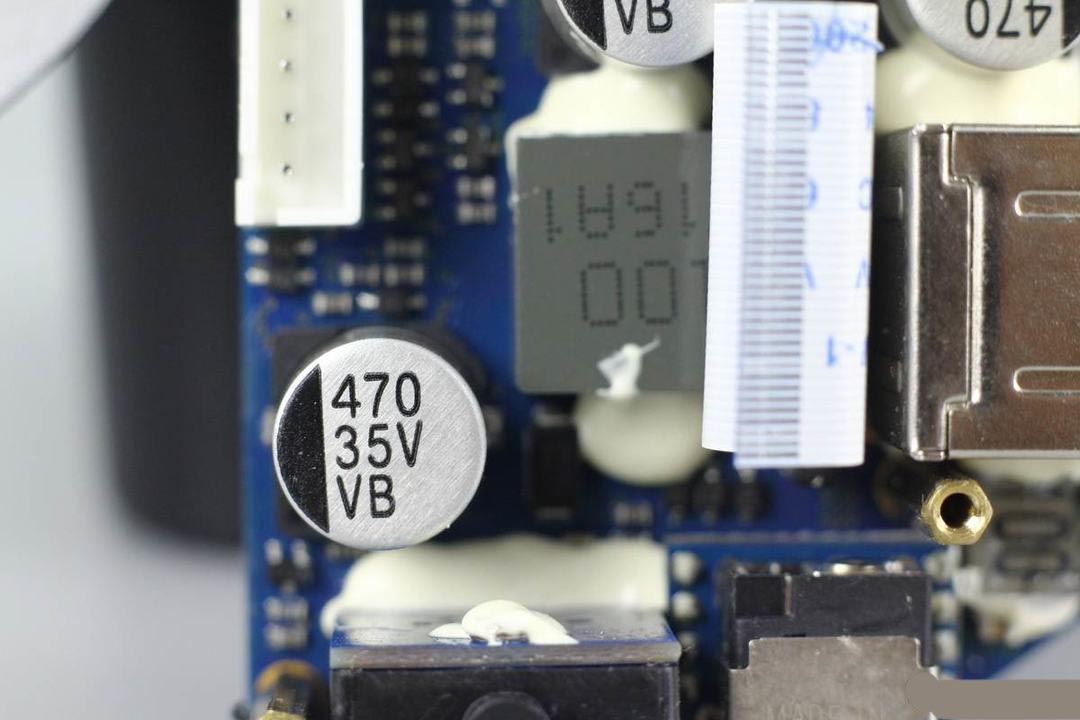

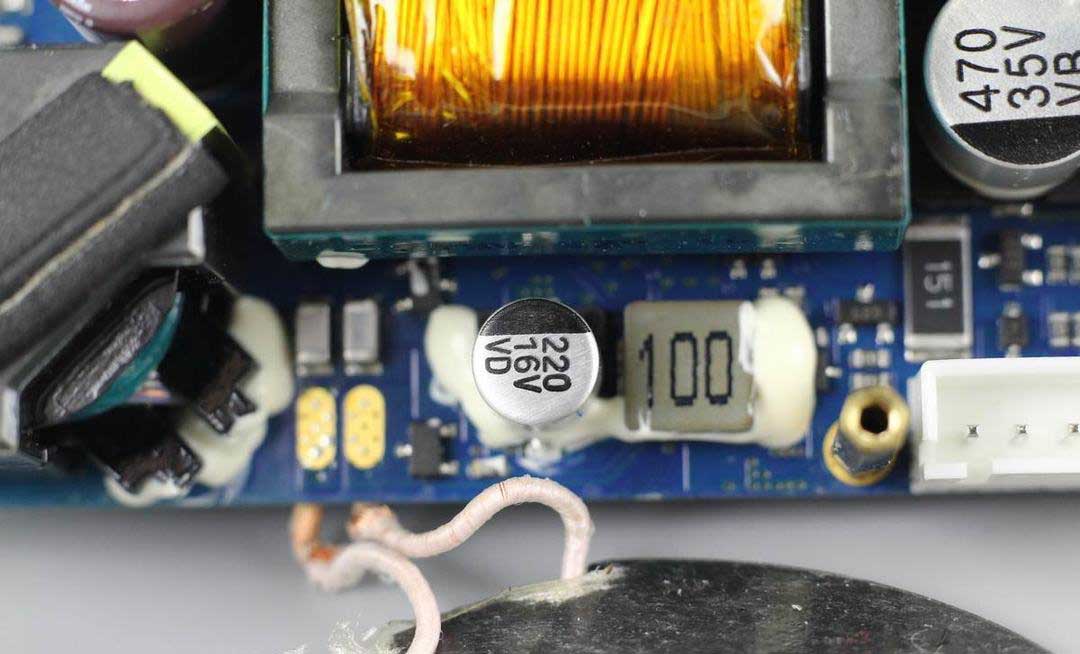

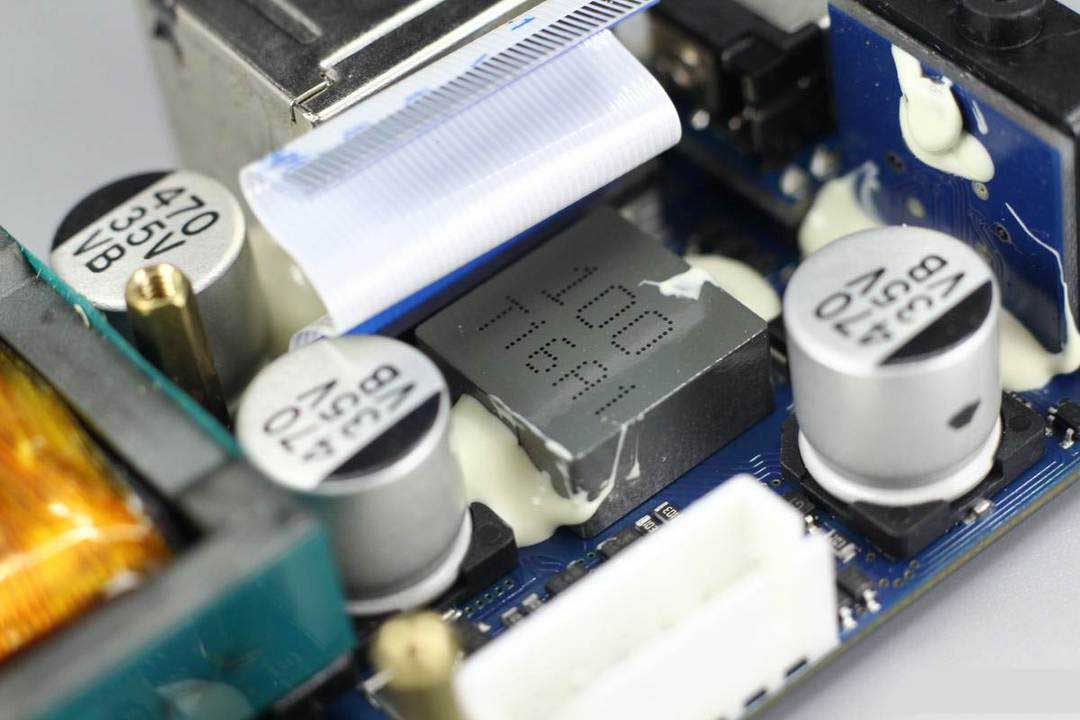

旁边的合金电感打胶固定，用于dc和c口输入输出升降压。
板子背面对应区域有dc和c口升降压电路，下方还有一排四颗mos管。

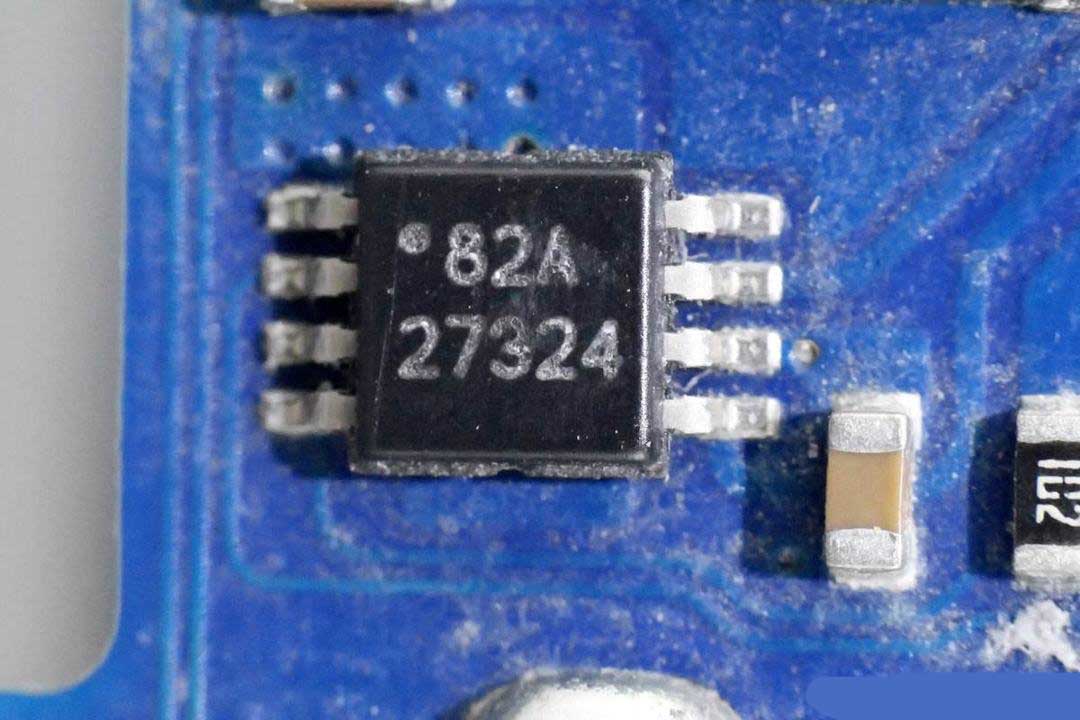

丝印27324的mcu。

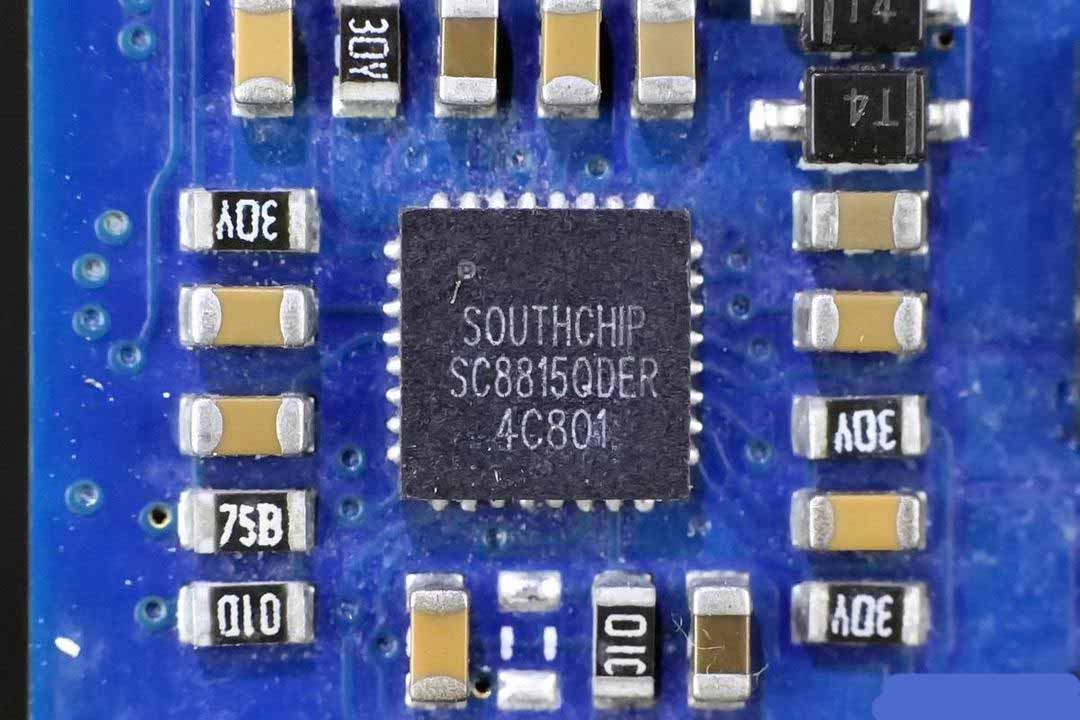

同步升降压控制器采用南芯半导体sc8815。这款芯片的i²c可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 adc；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。

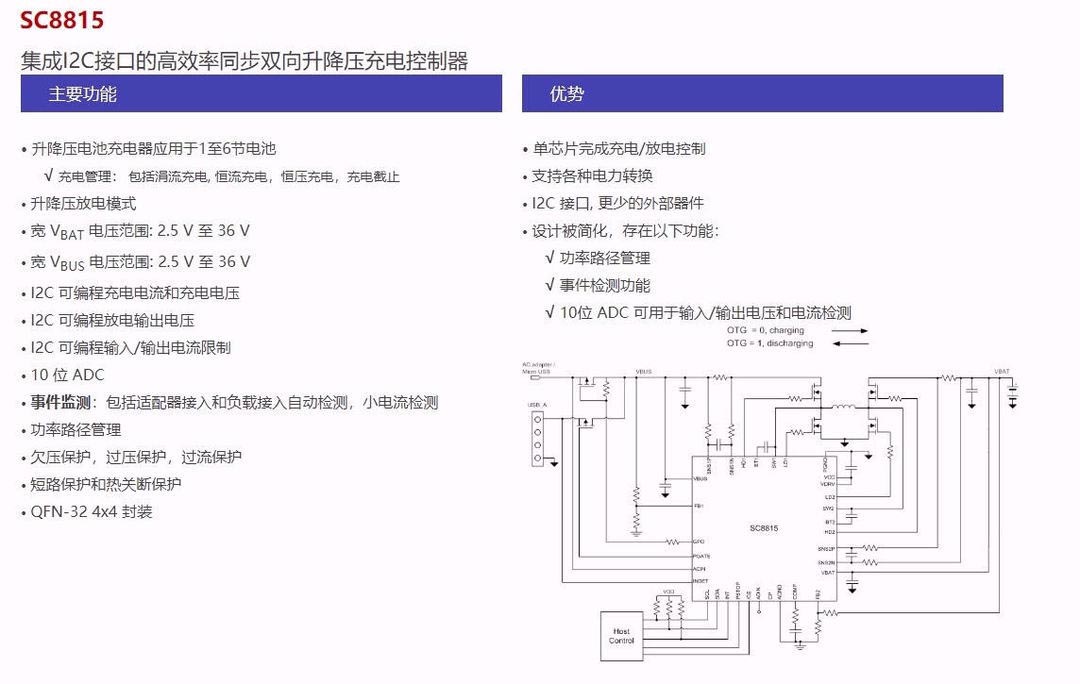

南芯sc8815资料信息。
小编拆解了解到，南芯半导体的快充方案还被安克powerhouse ii 400户外电源、羽博300w便携式储能电源、紫米20号200w pd快充移动电源、征拓100w双向快充移动电源supertank pro、三星10000mah 25w pd快充移动电源、小米20000mah移动电源 50w超级闪充版等数十款产品采用。

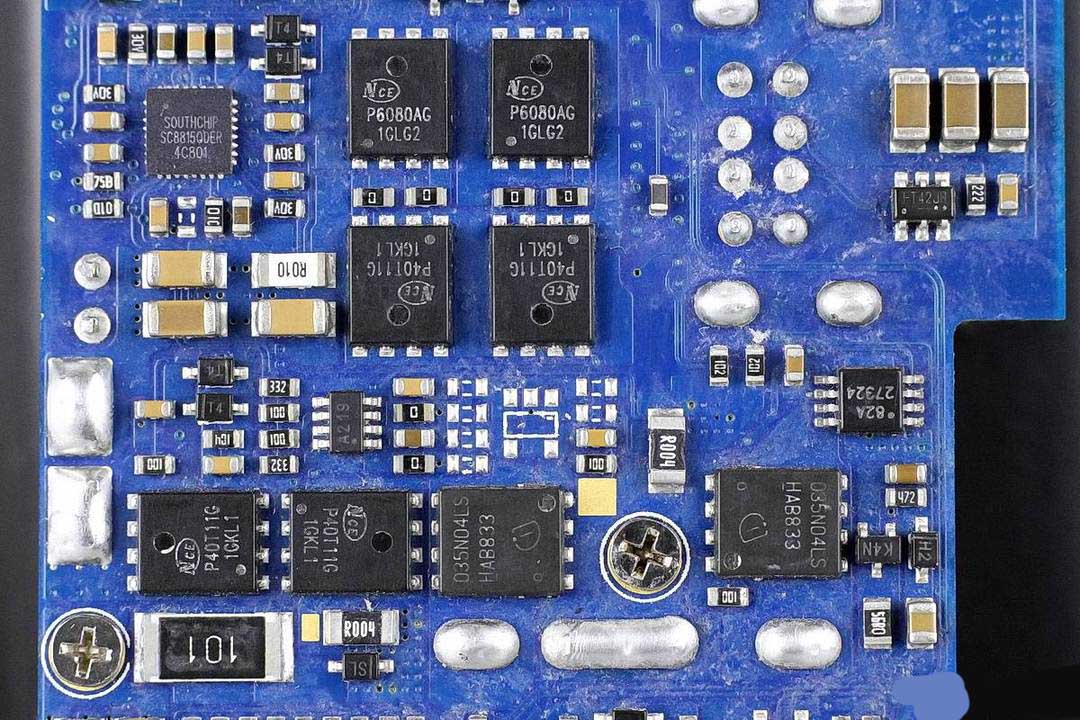

同时外挂四颗mos管输出升降压，四颗都是新功率ncep6080ag。

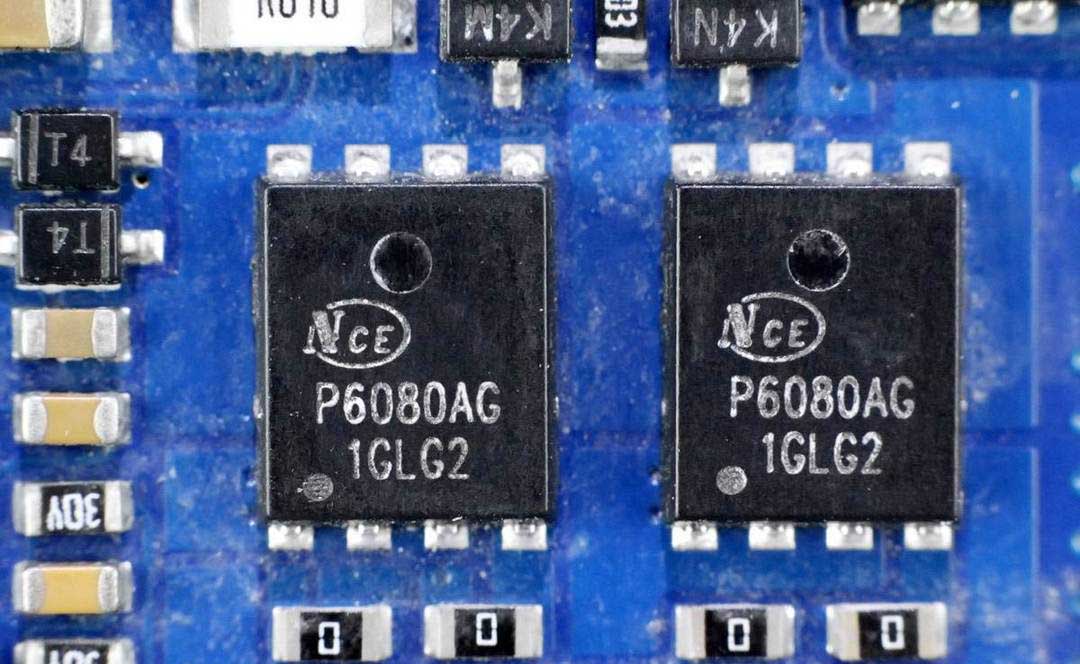

另外两颗特写。

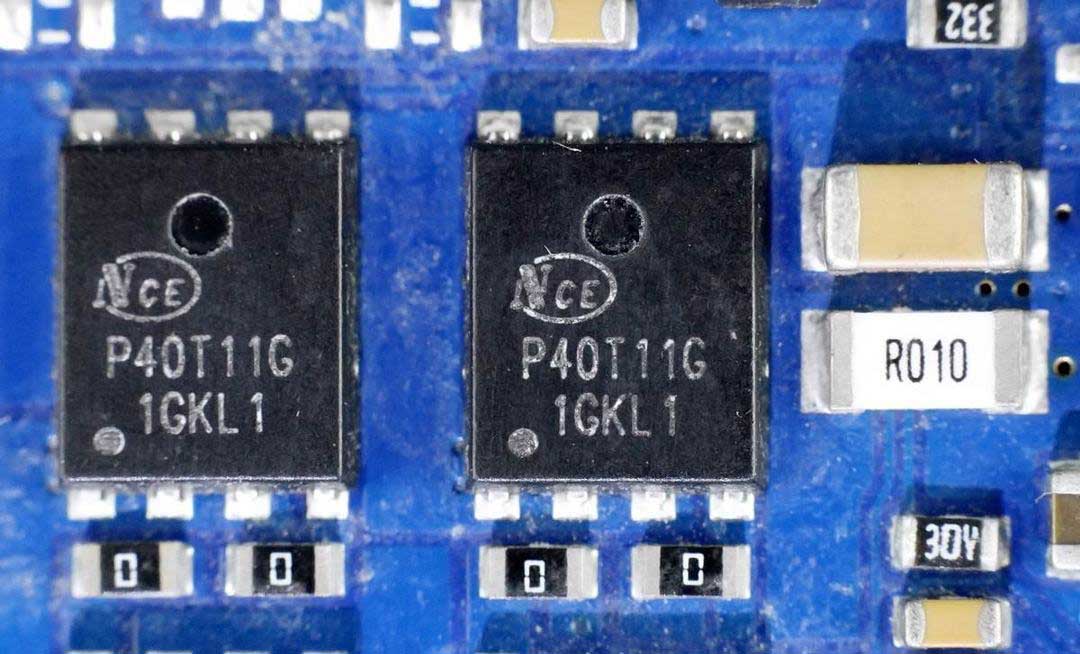

另外四颗mos管是新功率ncep40t11g，耐压40v，dfn5x6-8l封装。

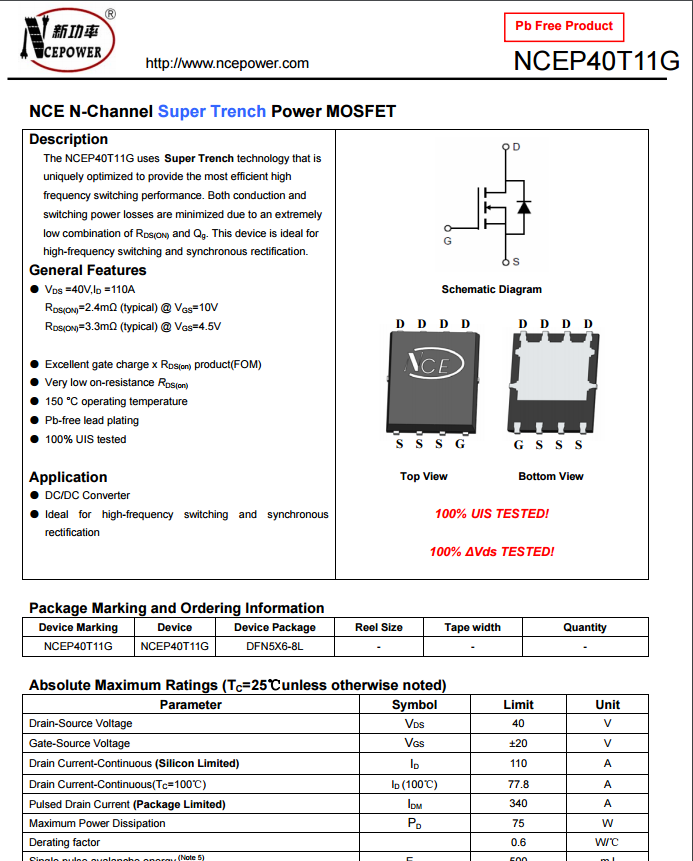

新功率ncep40t11g资料信息。

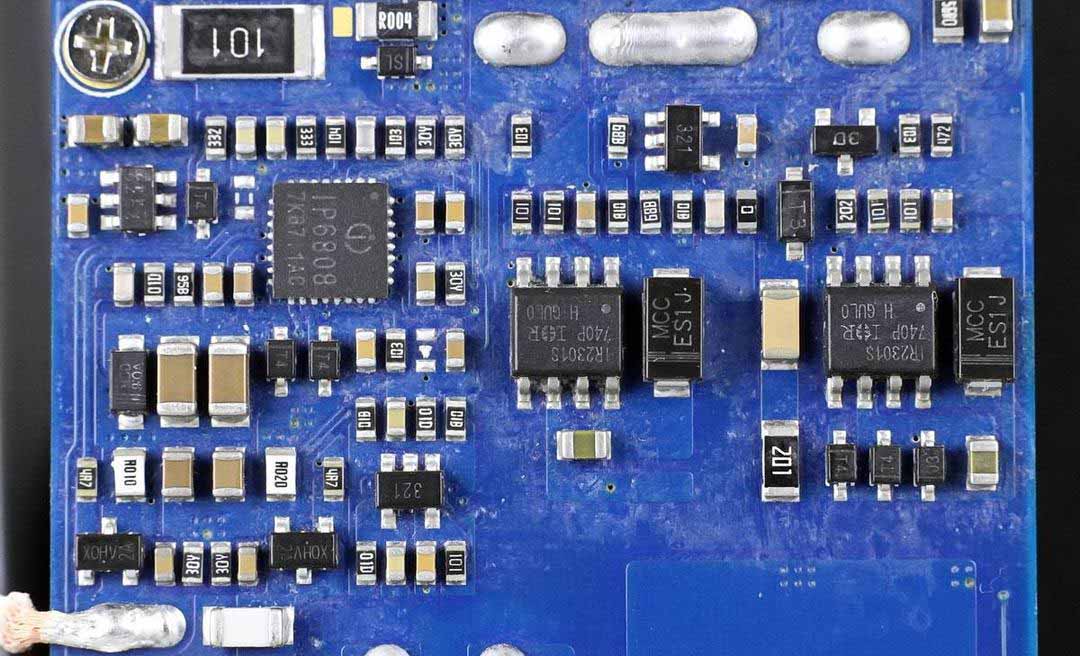

此外板子背面还有无线充主控芯片额两颗逆变器调制信号驱动芯片。
