用于无线充电路供电的降压电路。

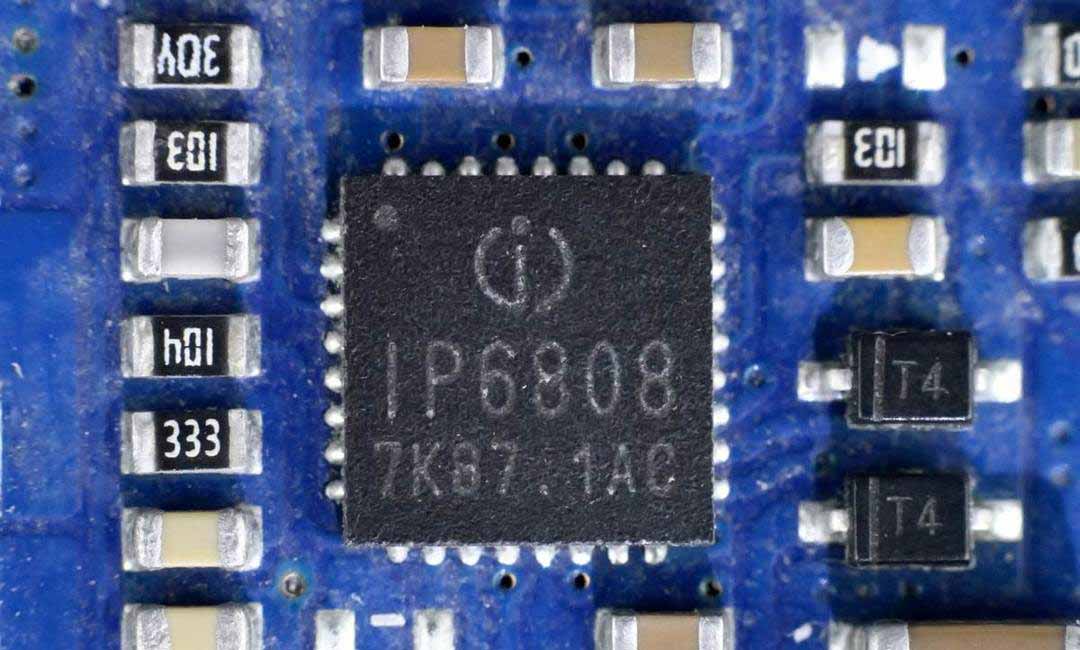

无线充主控芯片采用英集芯ip6808。这是一款无线充电发射端控制soc芯片，兼容wpc qi v1.2.4最新标准，支持a11线圈，支持5w、苹果7.5w、三星10w无线充电。ip6808内集成全桥驱动电路和电压&电流两路ask通讯解调模块，集成度很高，有效帮助降低方案尺寸和bom成本。

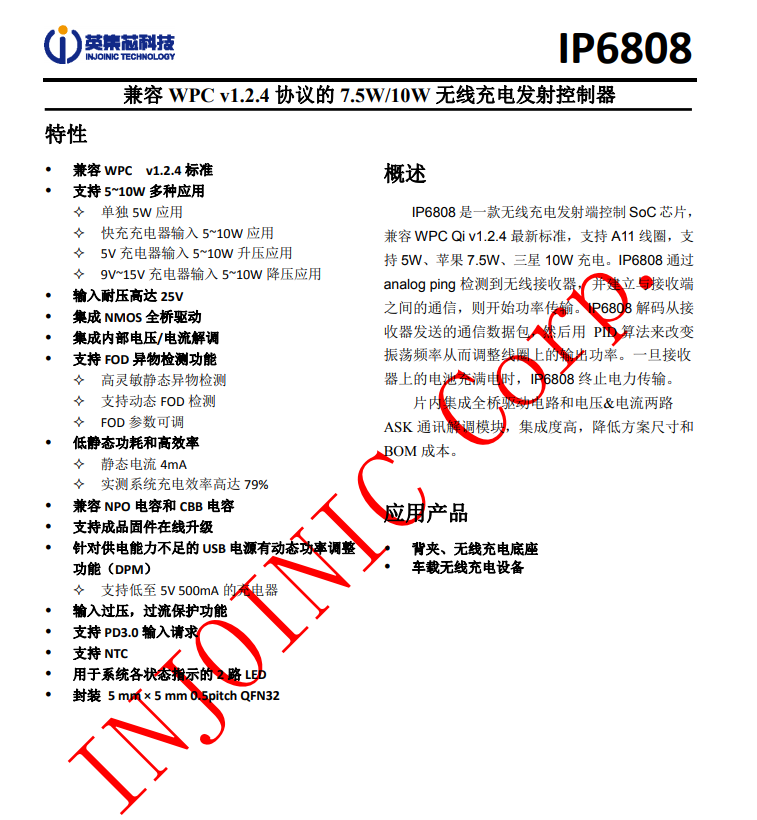

英集芯ip6808资料信息。
小编拆解了解到，采用英集芯ip6808的无线充产品还有tegic 8000mah无线充移动电源、麦泡pop candle多用途无线充电宝、巧友6500mah易捷磁能无线充电宝、omnicharge omnimobile 12800 pro移动电源、摩米士q.power plug三合一充电器等。此外，英集芯的无线充、快充芯片已被数十款产品采用。

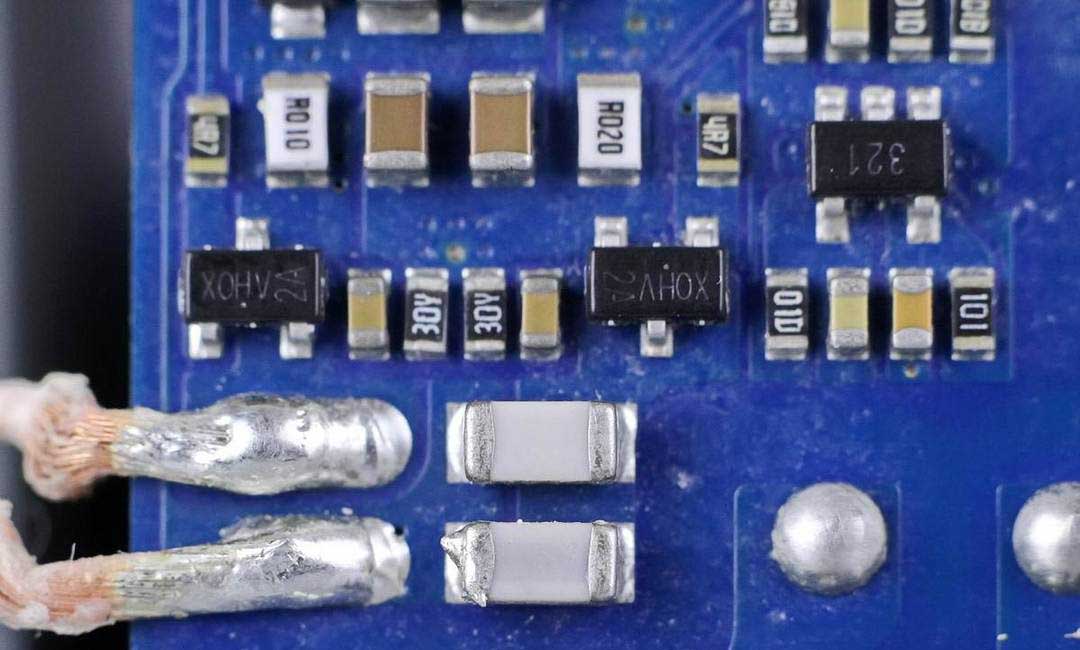

两颗npo谐振电容特写和无线充电功率管特写，无线充电功率管采用sot23封装。
正面还有两颗npo谐振电容。

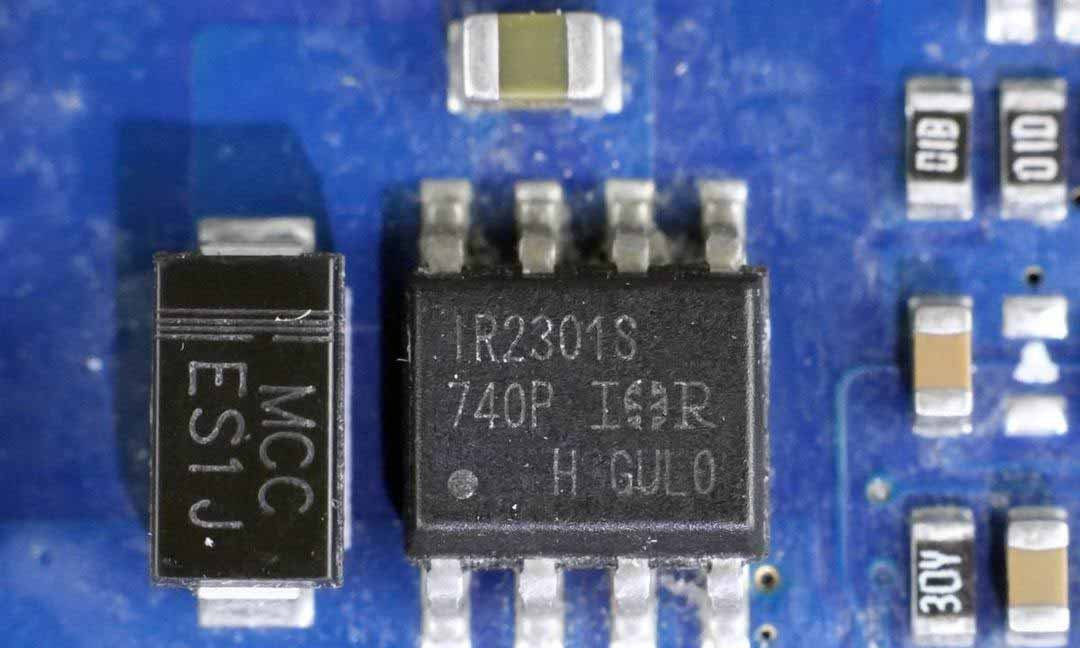

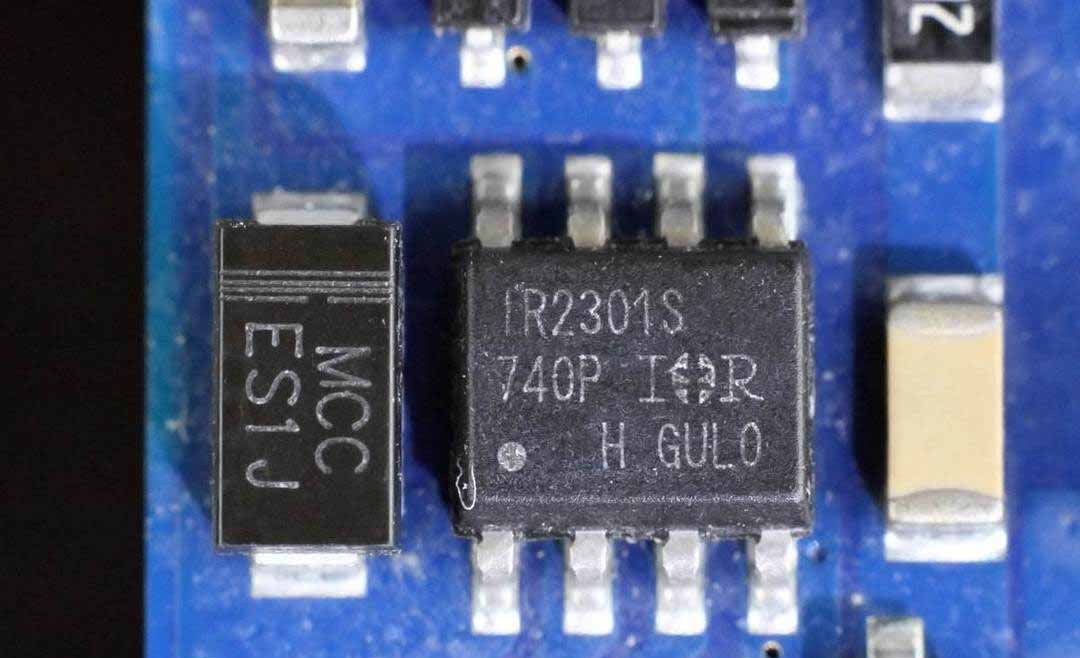

英飞凌ir2301s，用于逆变器调制信号驱动，输出交流。
英飞凌ir2301s资料信息。
另一颗特写。

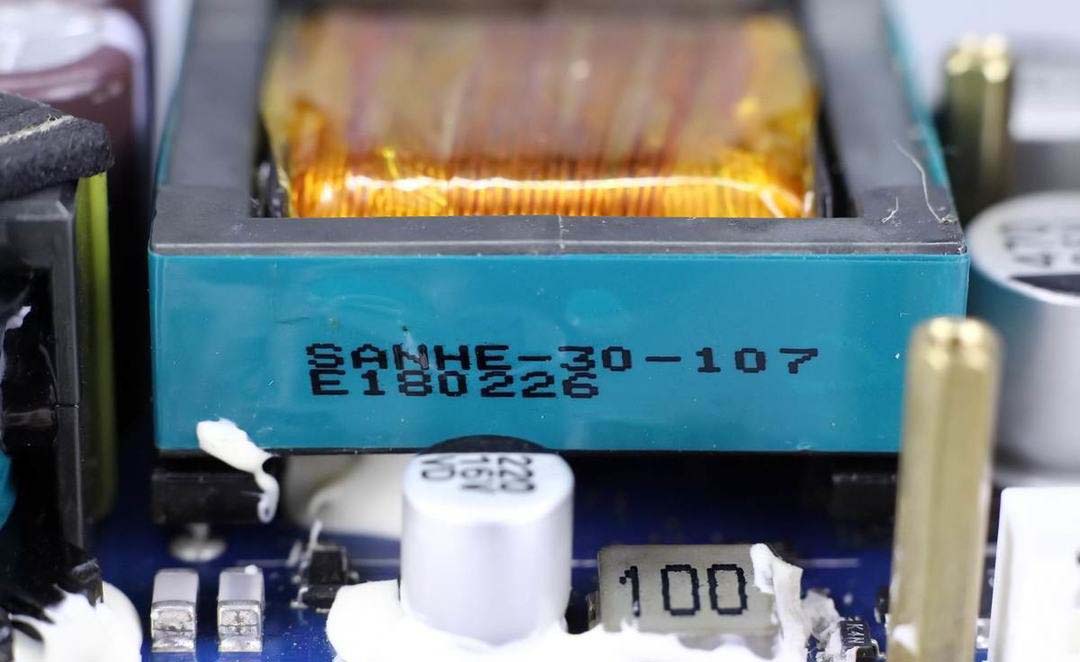

逆变变压器特写。

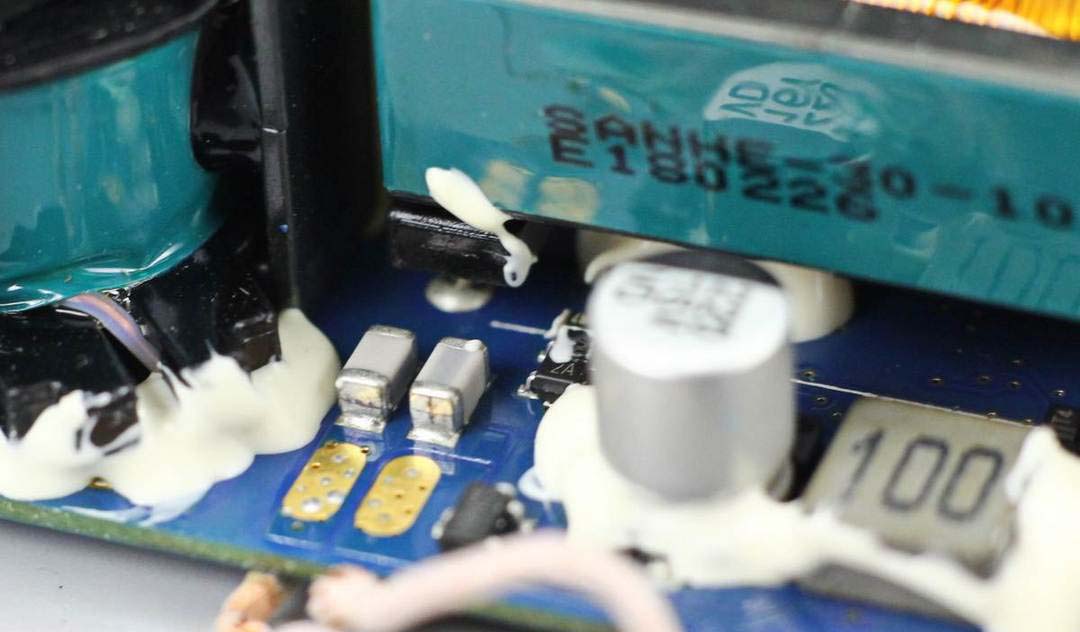

这里是逆变的输出电路，滤波电容和滤波电感。

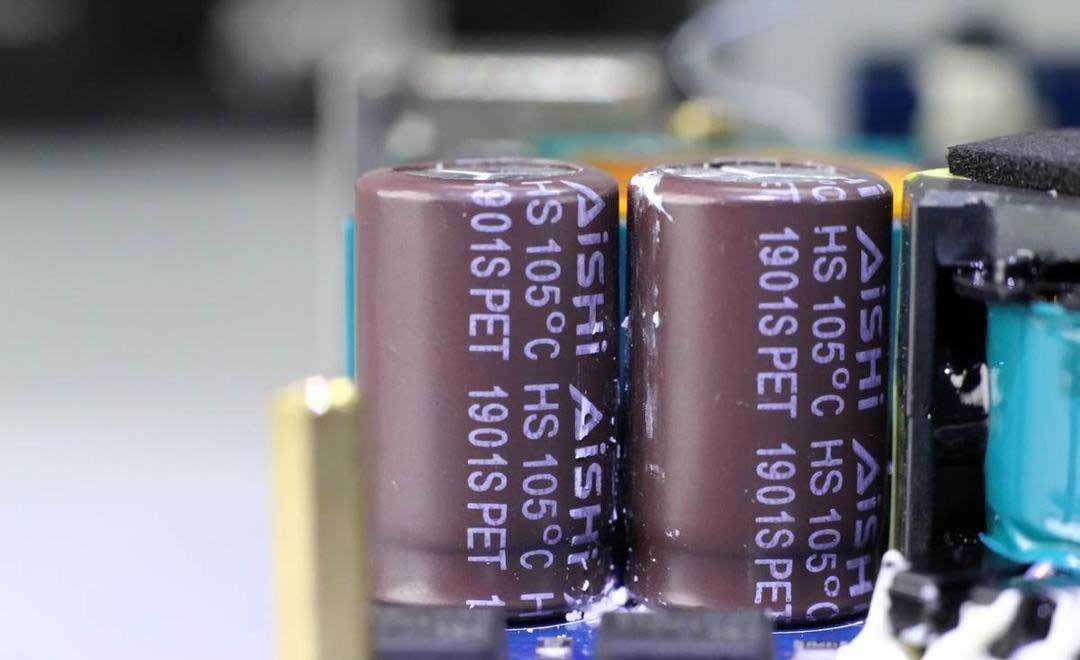

两颗高压输出滤波电解电容来自aishi艾华。

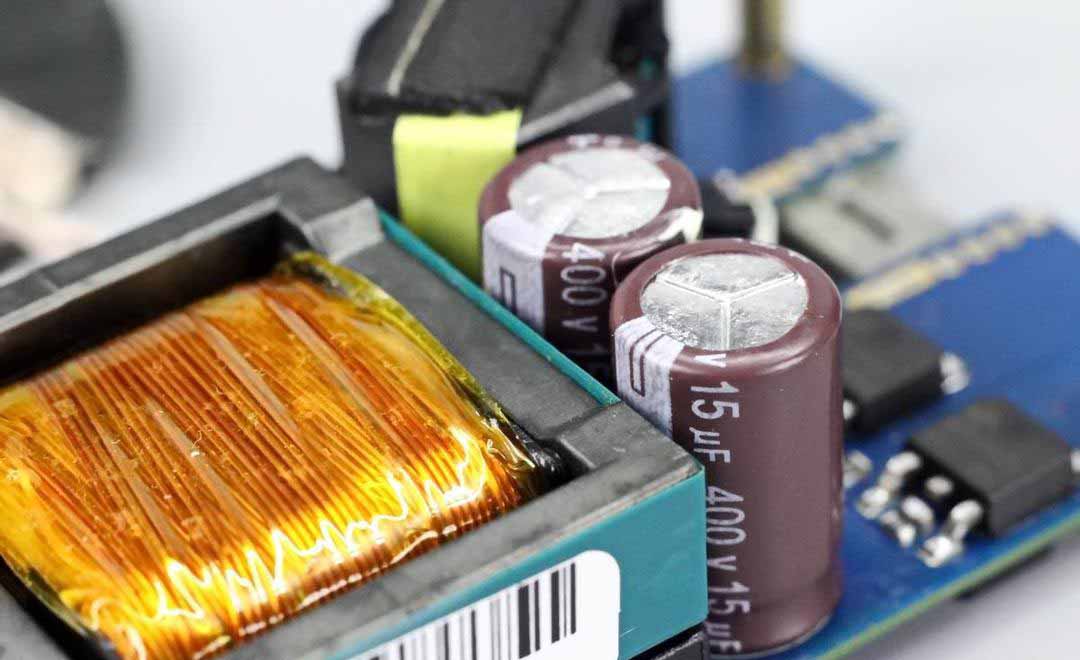

规格都是400v 15μf。

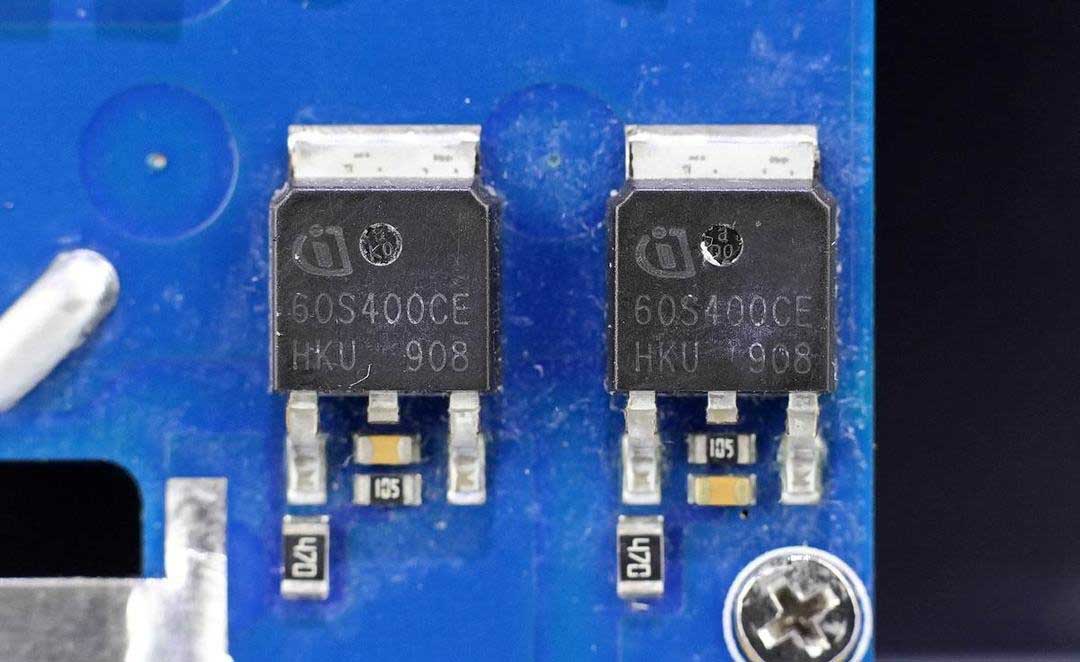

英飞凌ipd60r400ce，搭配ir2301s控制。

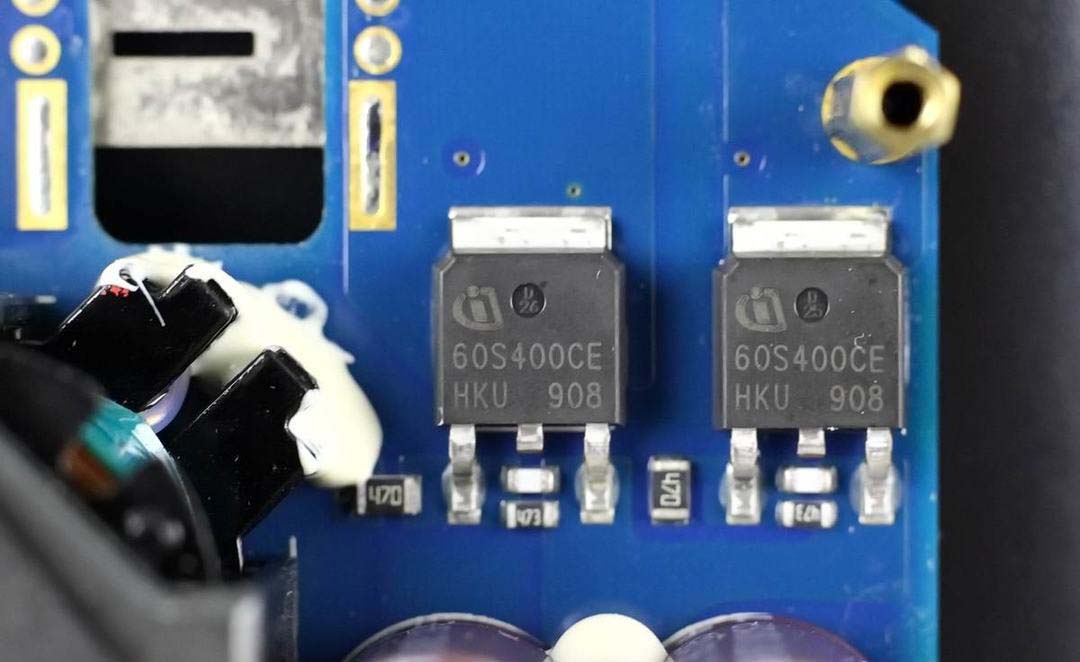

背面还有两颗，四颗用于交流输出调制。

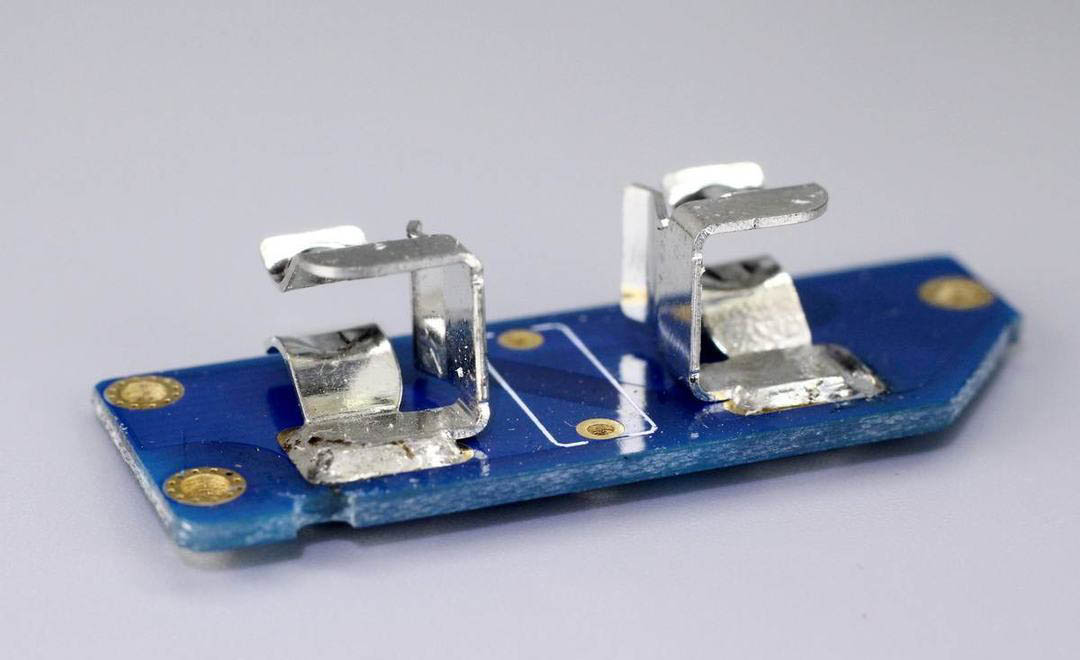

ac输出小板特写，金属插座过孔焊接。

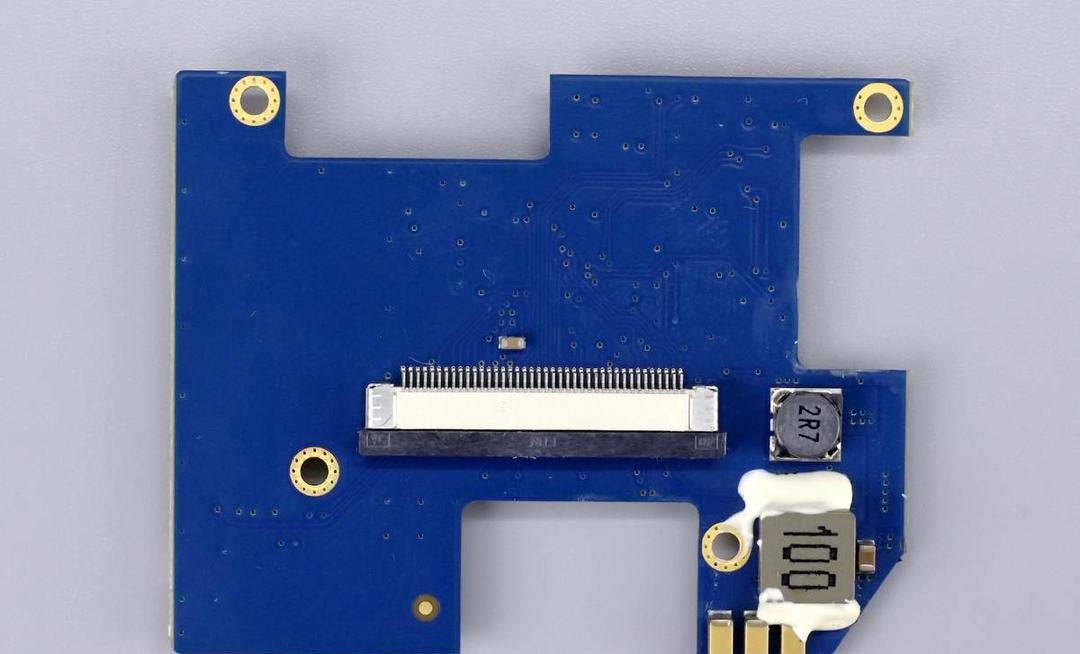

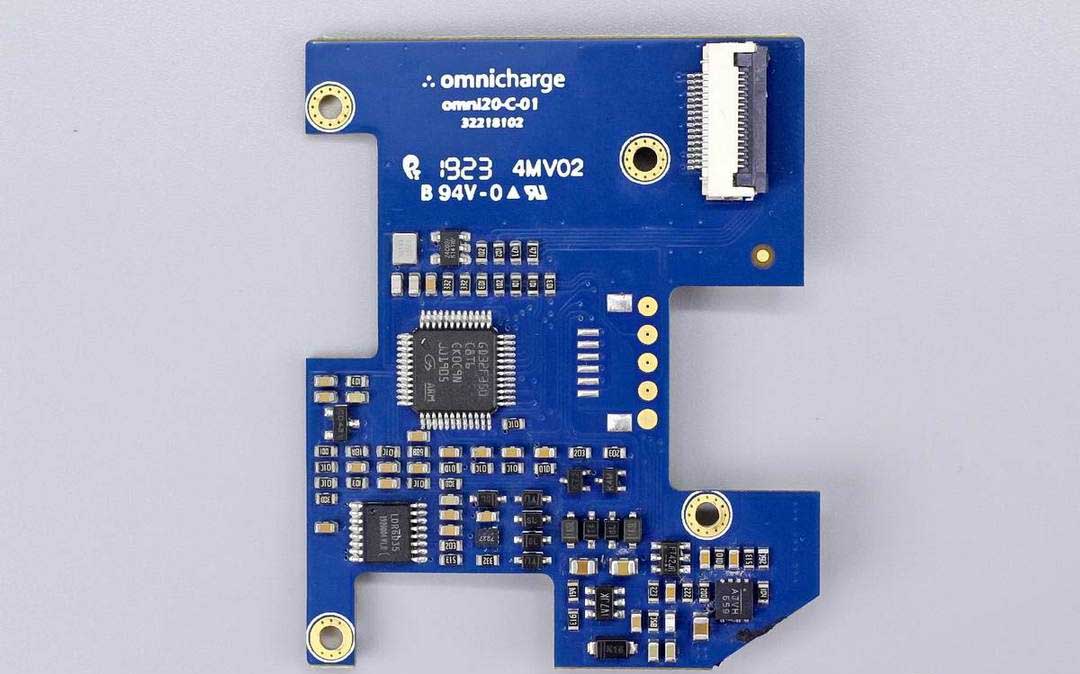

第三块小板正面一览。
