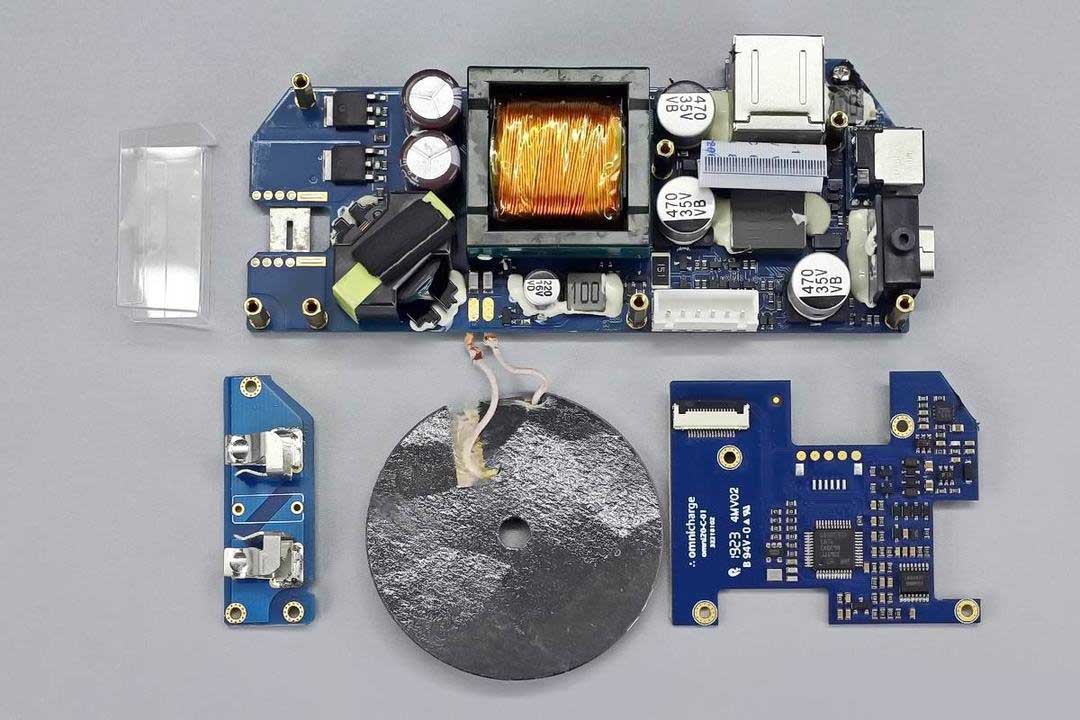

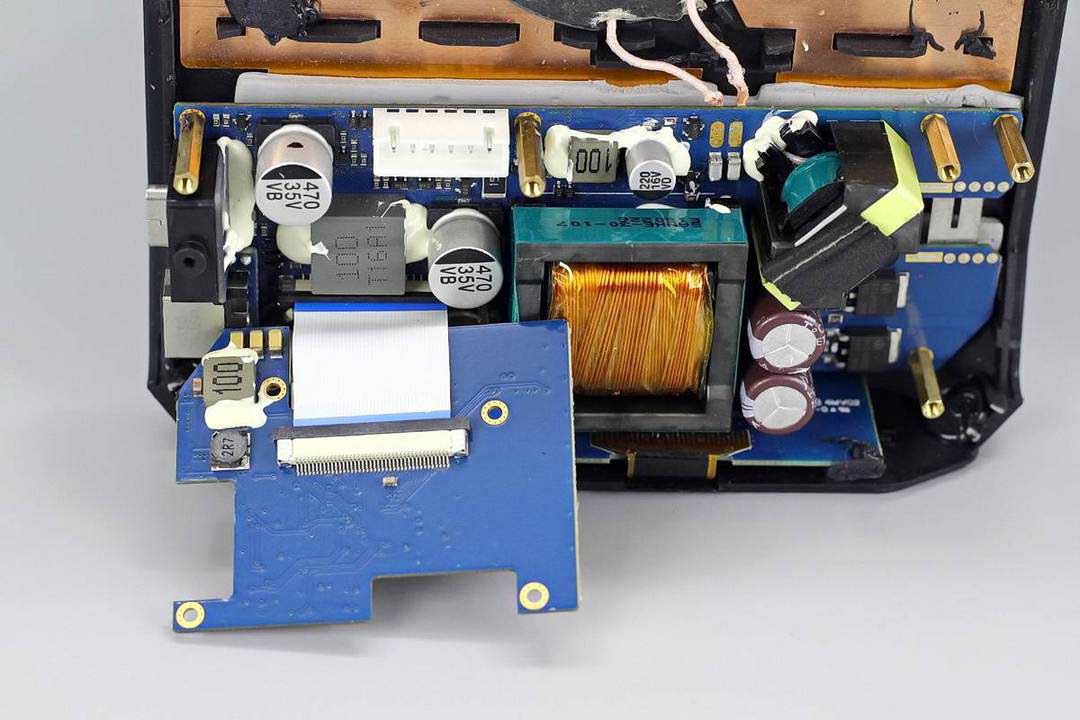

pcb模块由多块小板组成，上层两块小板均使用铜柱支撑固定。

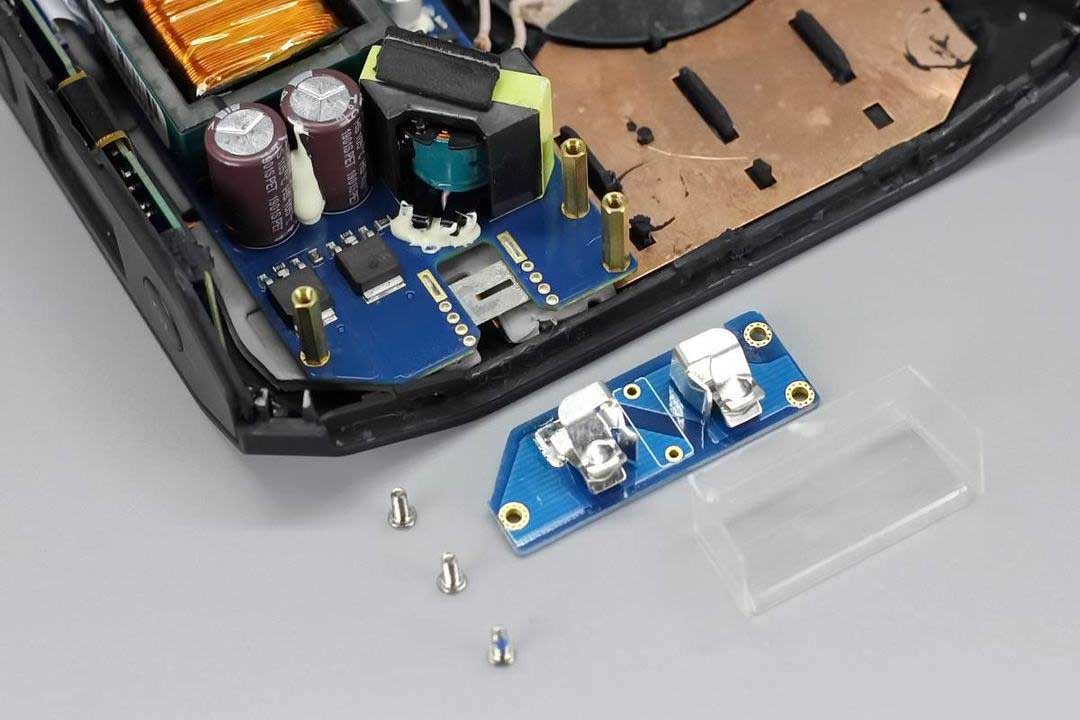

侧面ac插口小板使用金属柱和螺丝支撑固定，同时还有透明塑料壳进行隔离绝缘。
另一块小板通过排线连接。
模块底部放有大面积导热垫帮助导热。

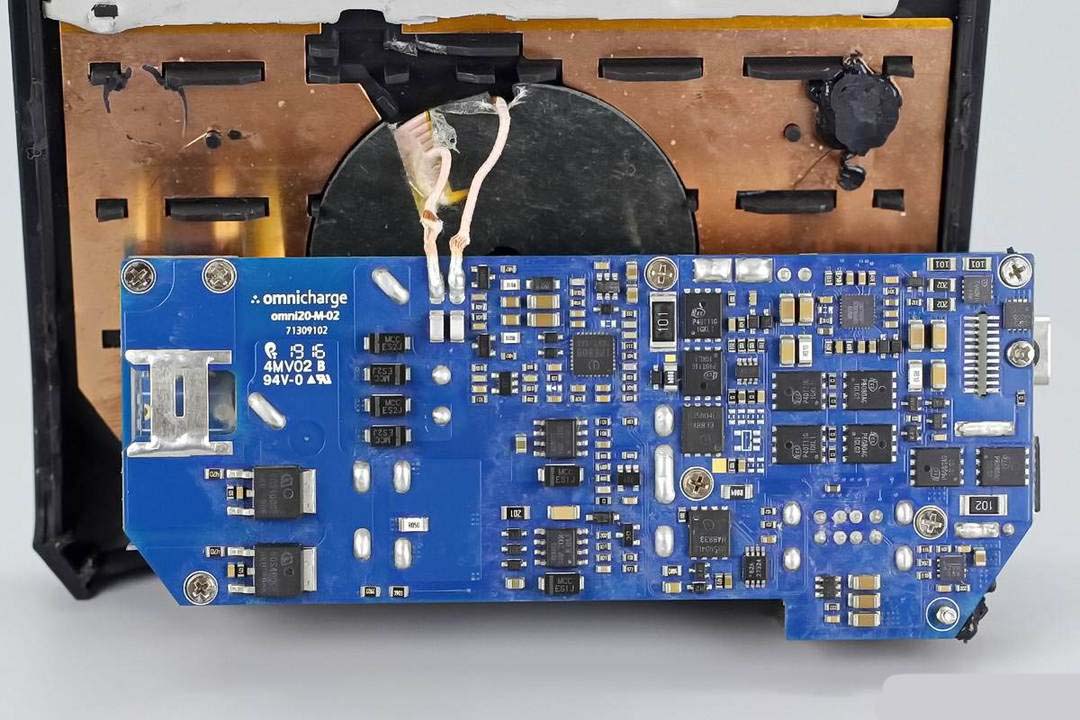

大pcb板背面有升降压转换器以及很多颗mos管。

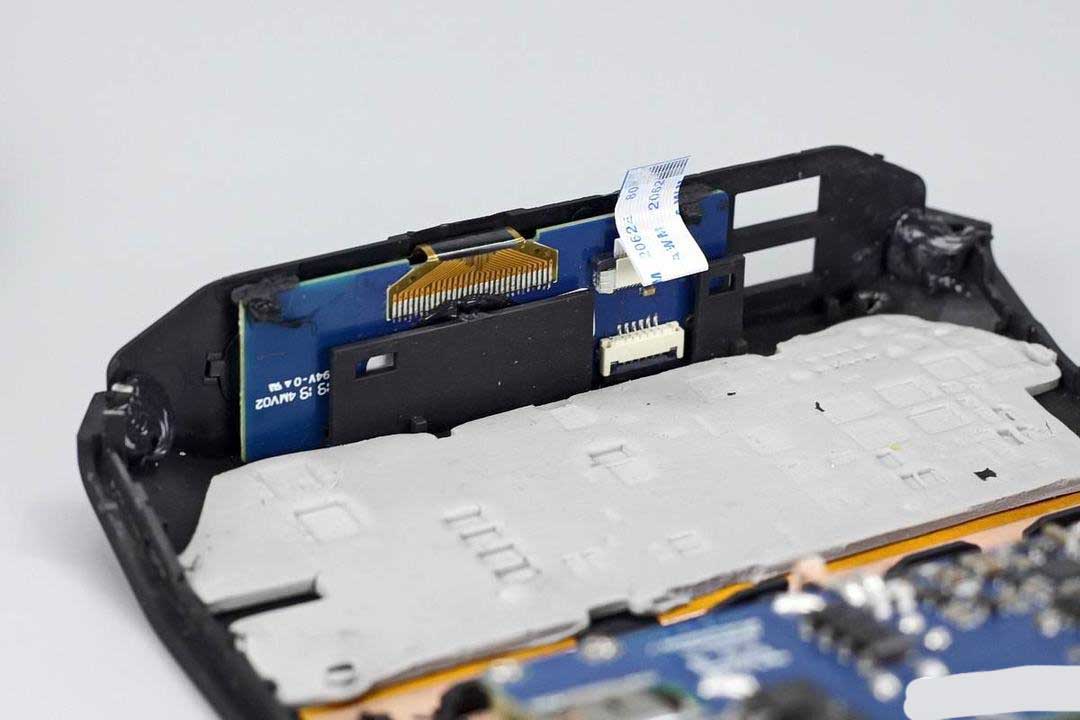

此外前端还插有一块oled显示屏小板，使用挡板固定。

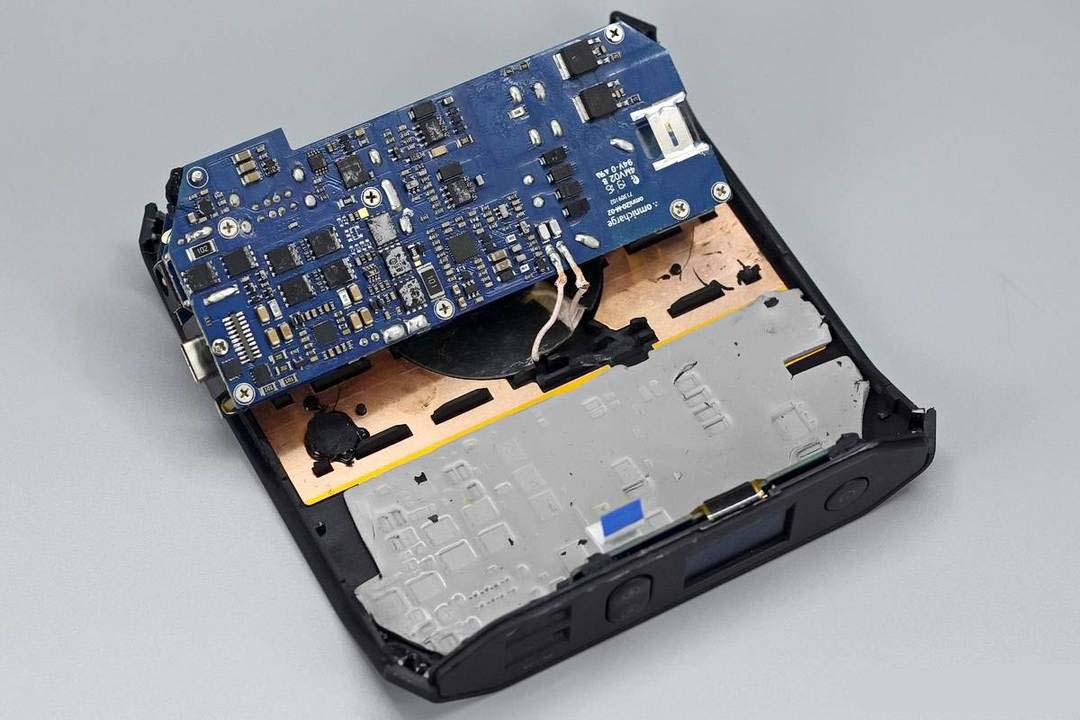

移动电源主要电路板一览。

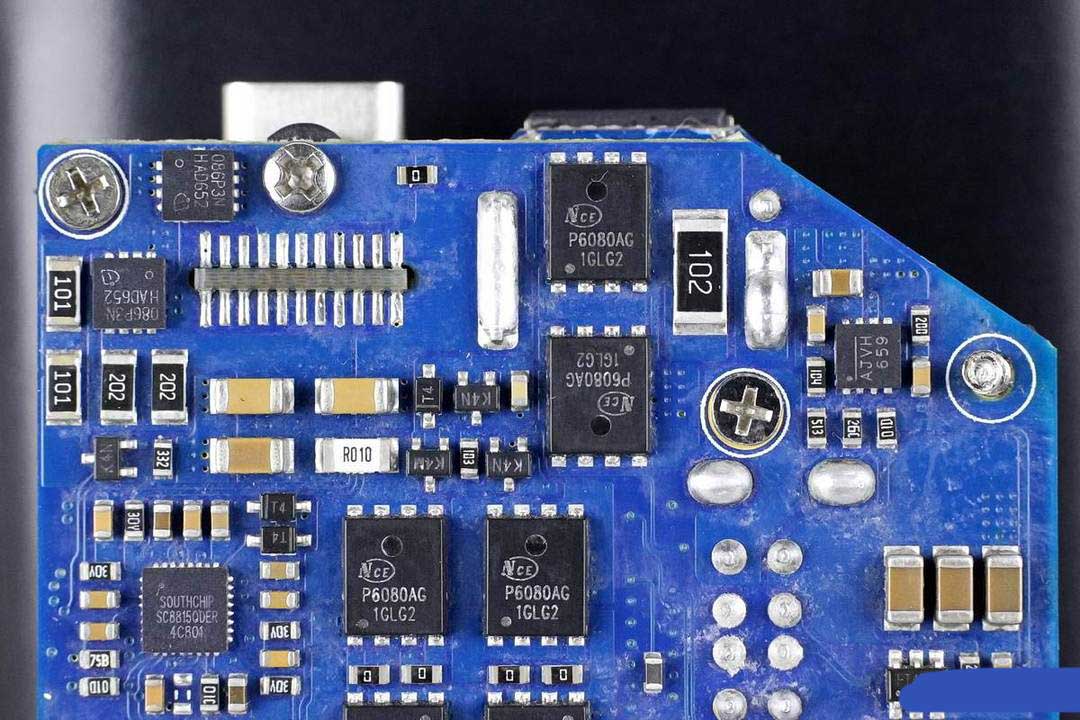

主板背面一侧设有dc和usb-c口输入输出保护管，usb-a口降压输出转换器和协议芯片。

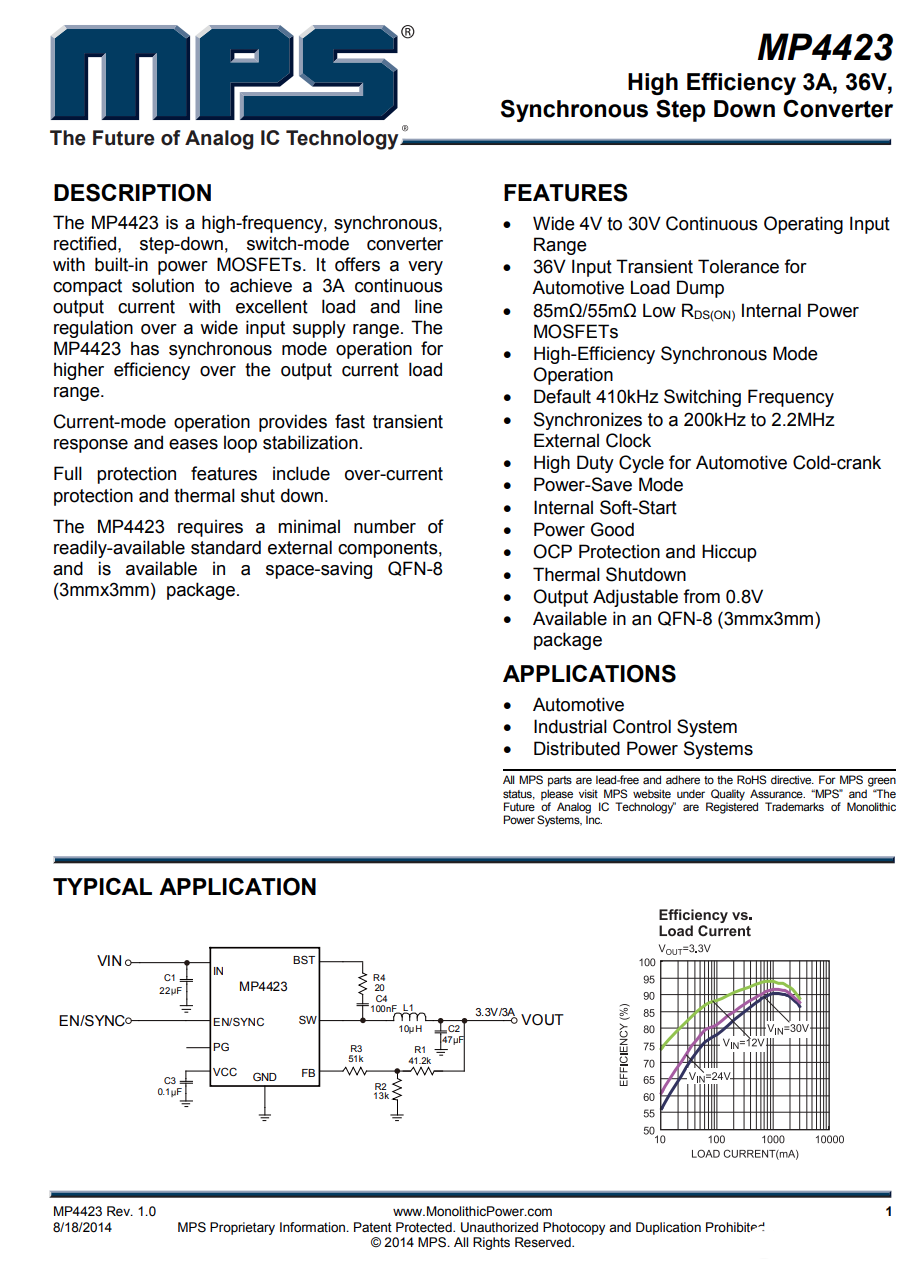

a口输出降压转换器特写，mps mp4423，高效率同步整流降压转换器。
mps mp4423资料信息。

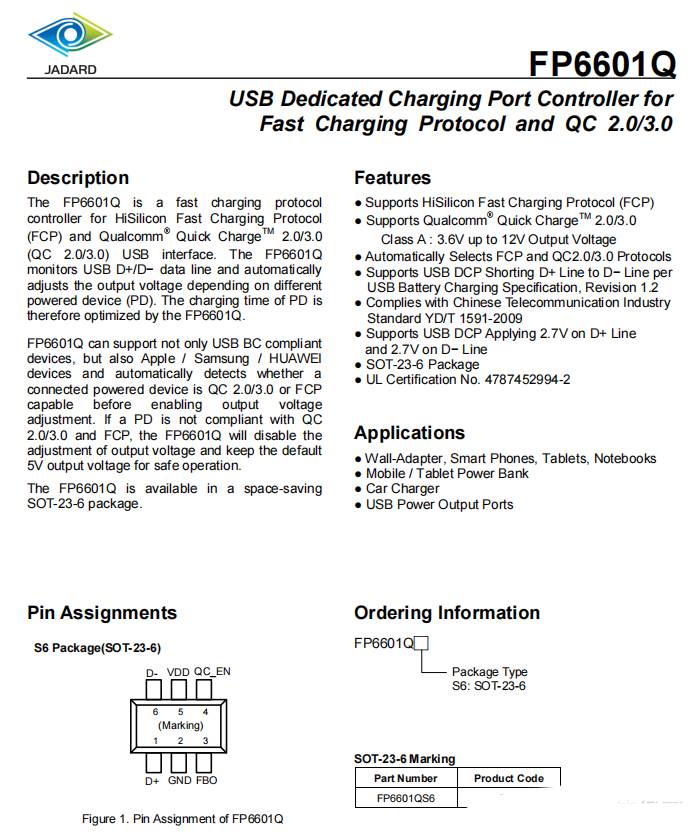

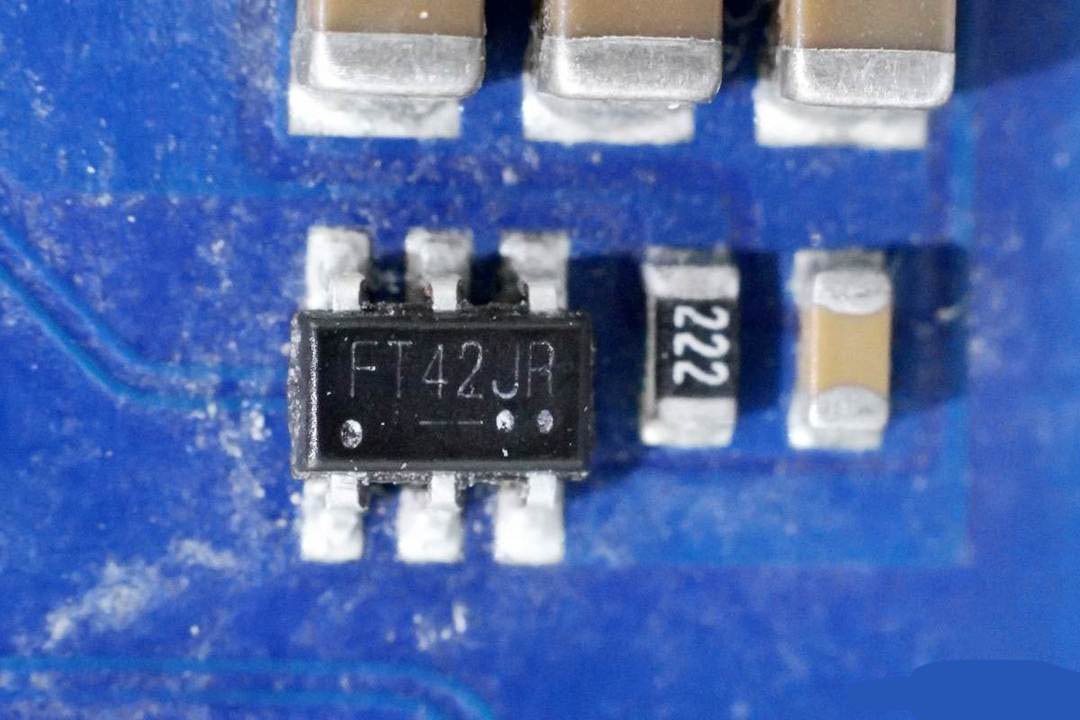

协议芯片采用天德钰fp6601q，支持高通qc3.0/2.0与华为fcp，通过监控usb d+/d-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持qc3.0，qc2.0和fcp的情况下，还能自动识别apple、三星、bc1.2协议。
天德钰fp6601q详细规格资料。
据小编了解，天德钰fp6601q快充协议芯片此前已被紫米18w qc3.0快充充电器、紫米65w usb pd三口快充充电器、dhl usb pd双口充电器等产品采用。此外，fp6601q还可用于车充、移动电源领域，并被数十款电源配件采用。

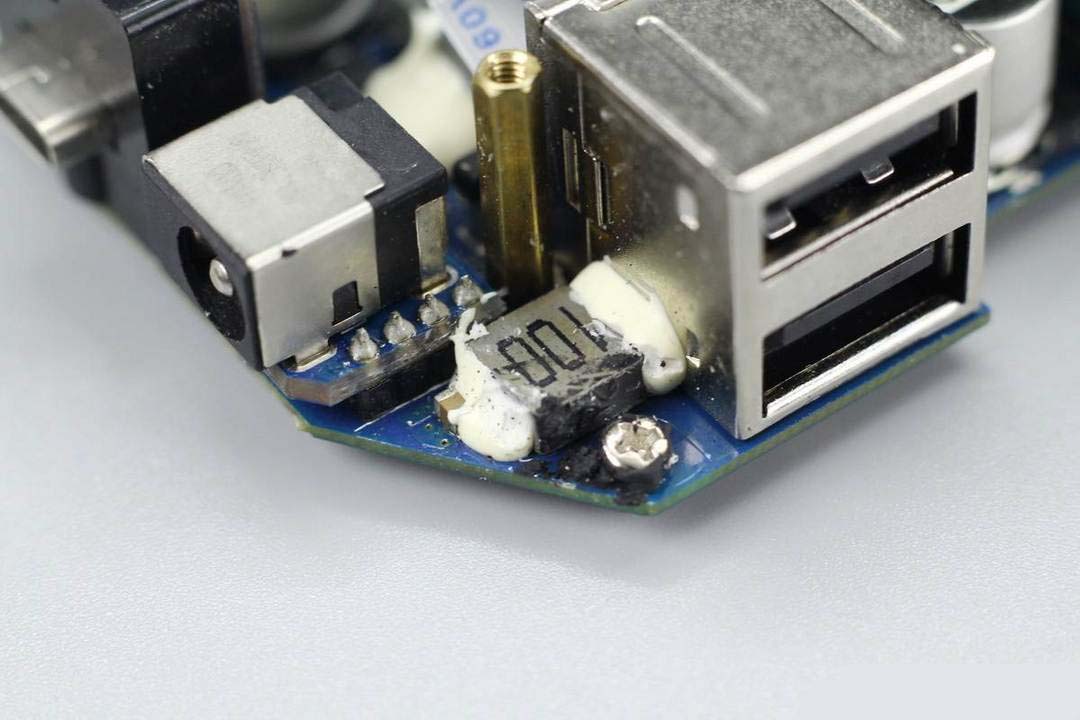

对应的合金降压电感打胶加固。

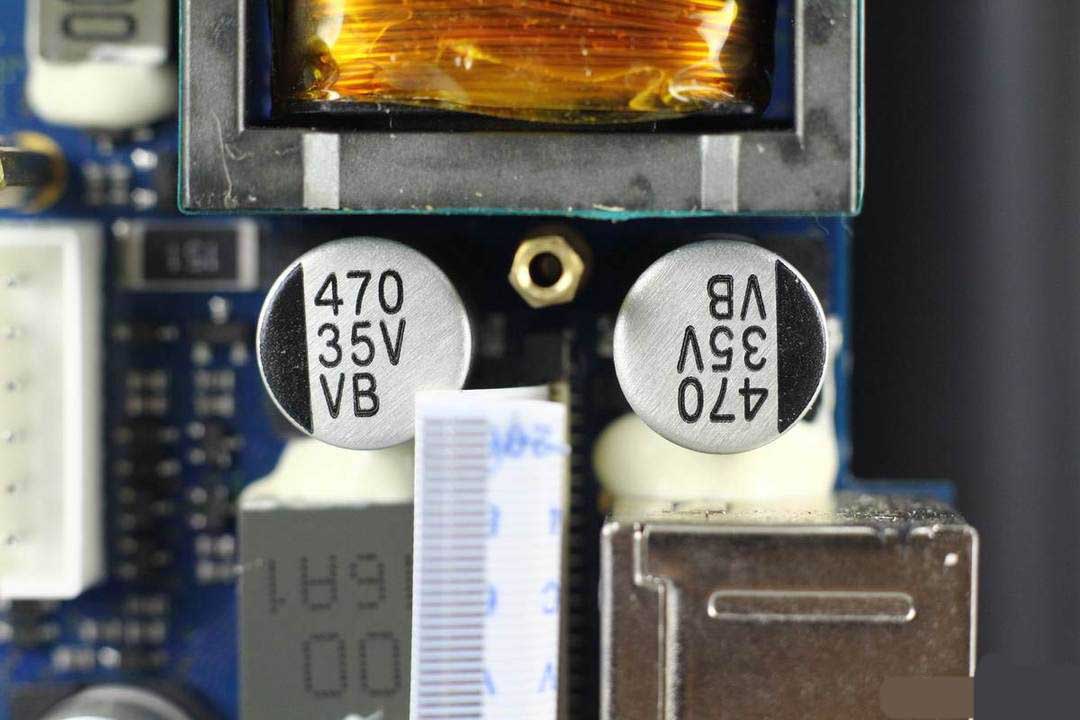

变压器一侧设有两颗输入滤波固态电容，规格都是35v 470μf。

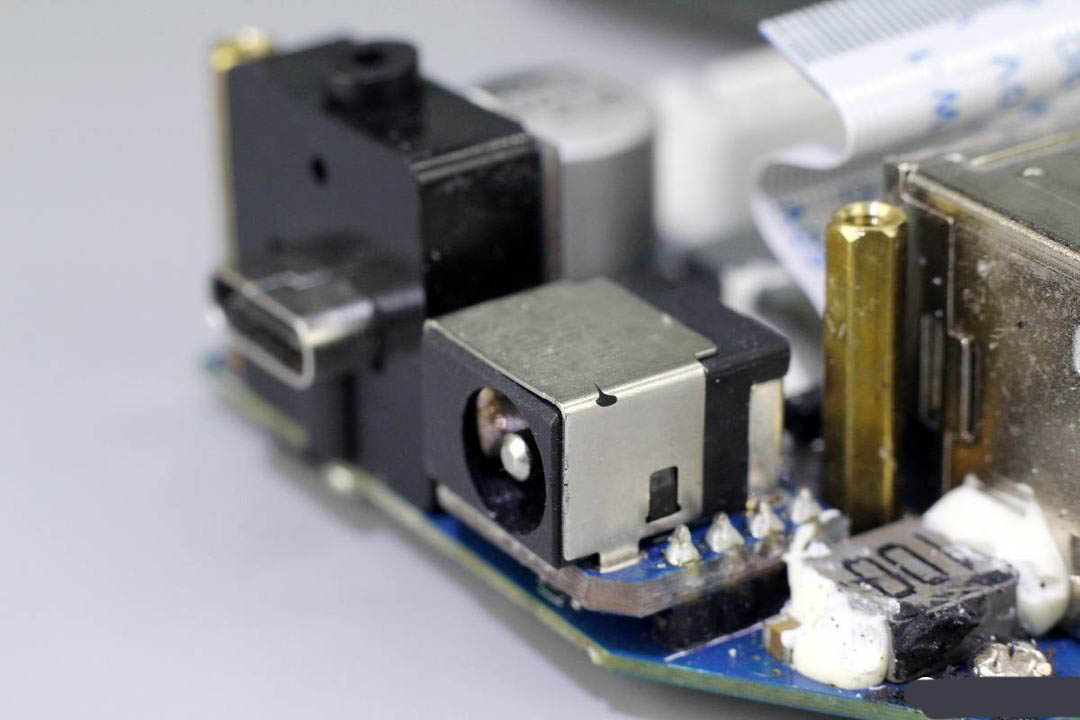

dc双向快充母座使用小板支撑焊接。

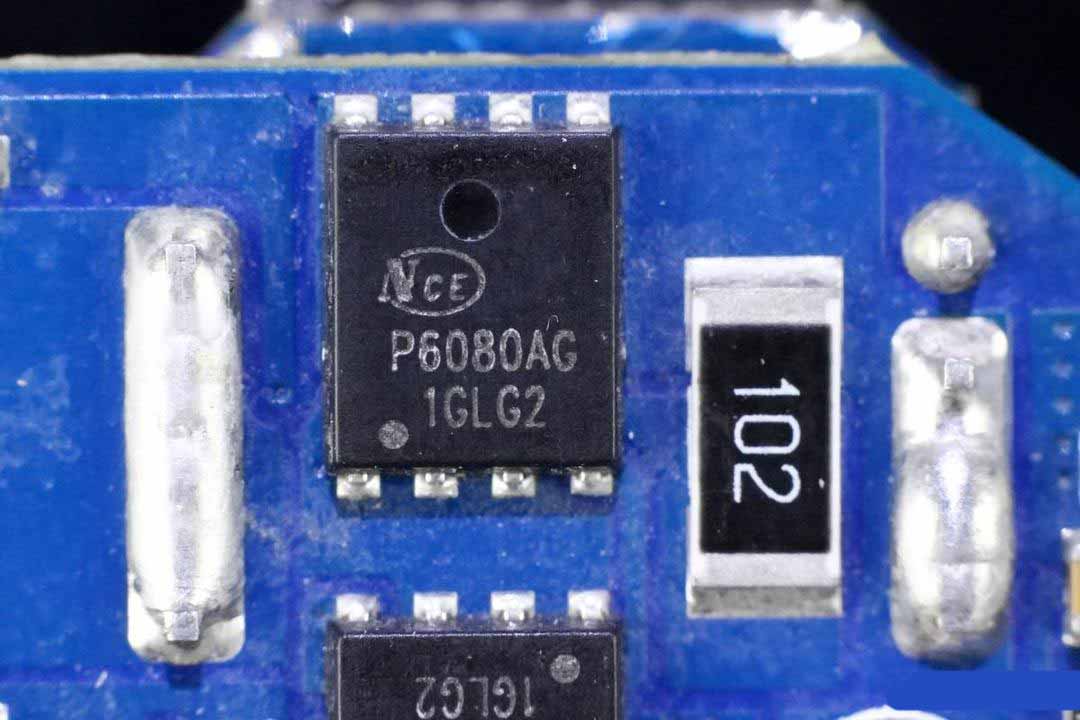

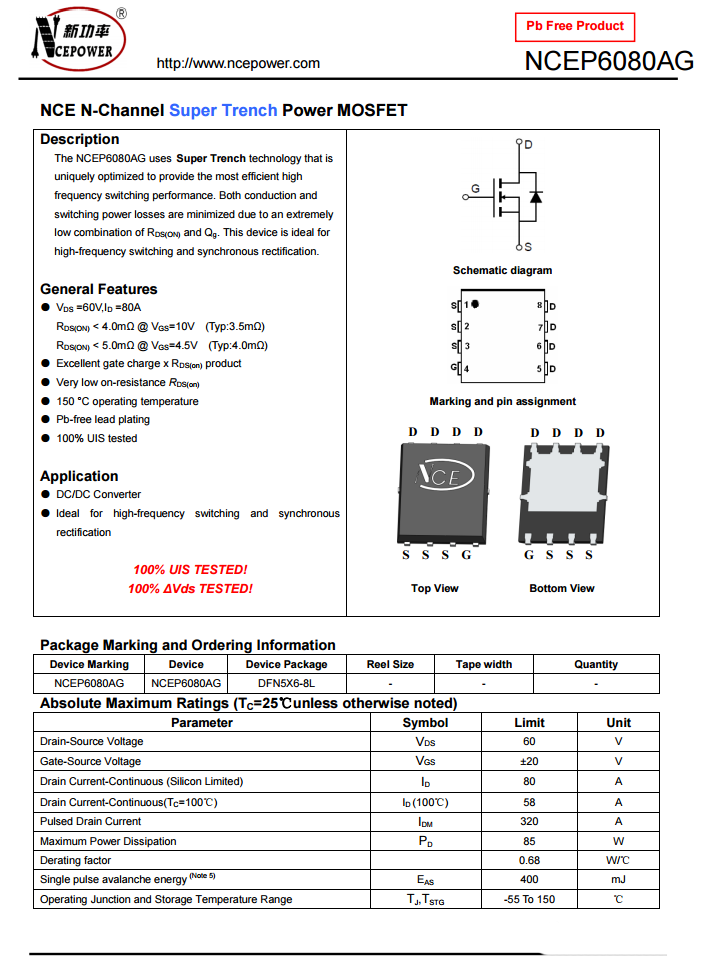

dc输入输出切换保护管采用新功率ncep6080ag，耐压60v，dfn5x6-8l封装。
