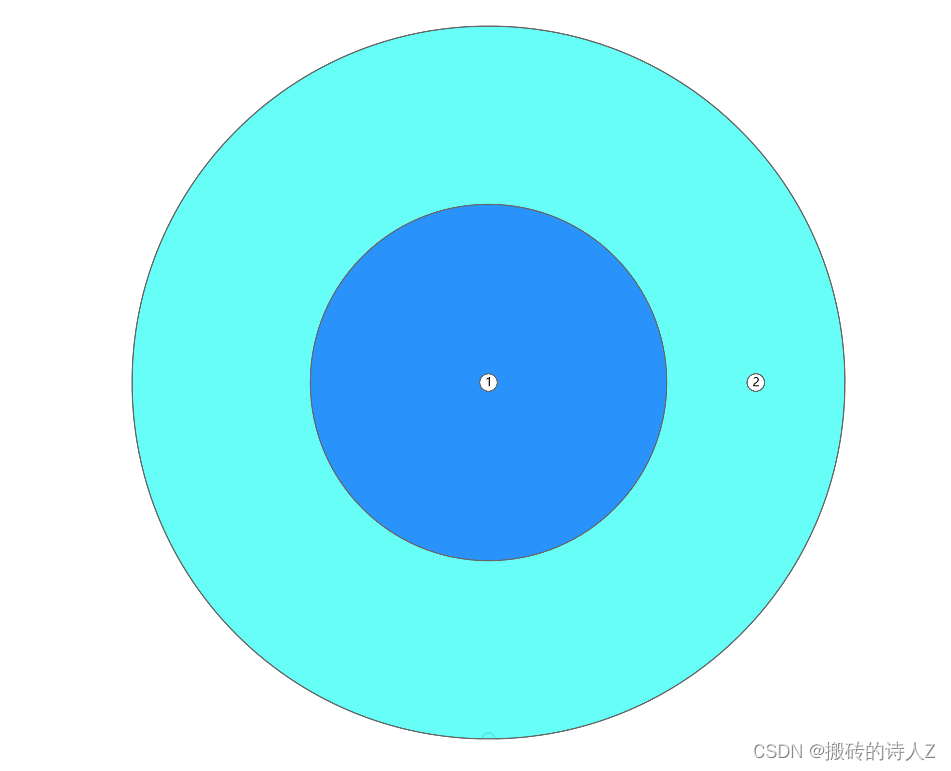

我要评论wpf 使用drawingcontext绘图，指定忽略一个区域，比如绘制同心圆扣除内圆范围
实现代码
using system;
using system.windows;
using system.windows.media;
public class mydrawingvisual : drawingvisual
{
public void drawellipsewithhole()
{
using (drawingcontext drawingcontext = renderopen())
{
// 创建外部大圆的ellipsegeometry
ellipsegeometry outerellipse = new ellipsegeometry(new point(150, 150), 200, 200);
// 创建内部小圆的ellipsegeometry
ellipsegeometry innerellipse = new ellipsegeometry(new point(150, 150), 100, 100);
// 创建一个geometrygroup，并将外部大圆和内部小圆添加到其中
geometrygroup geometrygroup = new geometrygroup();
geometrygroup.fillrule = fillrule.evenodd; // 设置fillrule为evenodd以处理排除区域
geometrygroup.children.add(outerellipse);
geometrygroup.children.add(innerellipse);
// 使用geometry.combine方法将内部小圆的geometry设置为exclude模式，从而在最终的geometry中去除中心的圆形区域
geometrygroup = new geometrygroup();
geometrygroup.fillrule = fillrule.evenodd; // 设置fillrule为evenodd以处理排除区域
geometrygroup.children.add(outerellipse);
geometrygroup.children.add(innerellipse);
geometrygroup = geometry.combine(geometrygroup, innerellipse, geometrycombinemode.exclude, null);
// 使用geometrygroup绘制圆环
drawingcontext.drawgeometry(brushes.blue, null, geometrygroup);
}
}
}
public class mainwindow : window
{
public mainwindow()
{
// 创建一个画布
drawingvisual drawingvisual = new mydrawingvisual();
// 创建主窗口内容
((mydrawingvisual)drawingvisual).drawellipsewithhole();
// 创建一个image对象，用于显示绘制的图像
image imagecontrol = new image();
// 使用drawingvisual对象创建一个drawingimage
drawingimage drawingimage = new drawingimage(drawingvisual.drawing);
// 将drawingimage设置为image控件的源
imagecontrol.source = drawingimage;
// 将image添加到主窗口中
content = imagecontrol;
}
}
// 在这里调用主窗口
public class program
{
[stathread]
public static void main(string[] args)
{
mainwindow mainwindow = new mainwindow();
mainwindow.showdialog();
}
}到此这篇关于wpf使用drawingcontext实现简单绘图的文章就介绍到这了,更多相关wpf drawingcontext绘图内容请搜索代码网以前的文章或继续浏览下面的相关文章希望大家以后多多支持代码网！
