我要评论一、下载idea插件

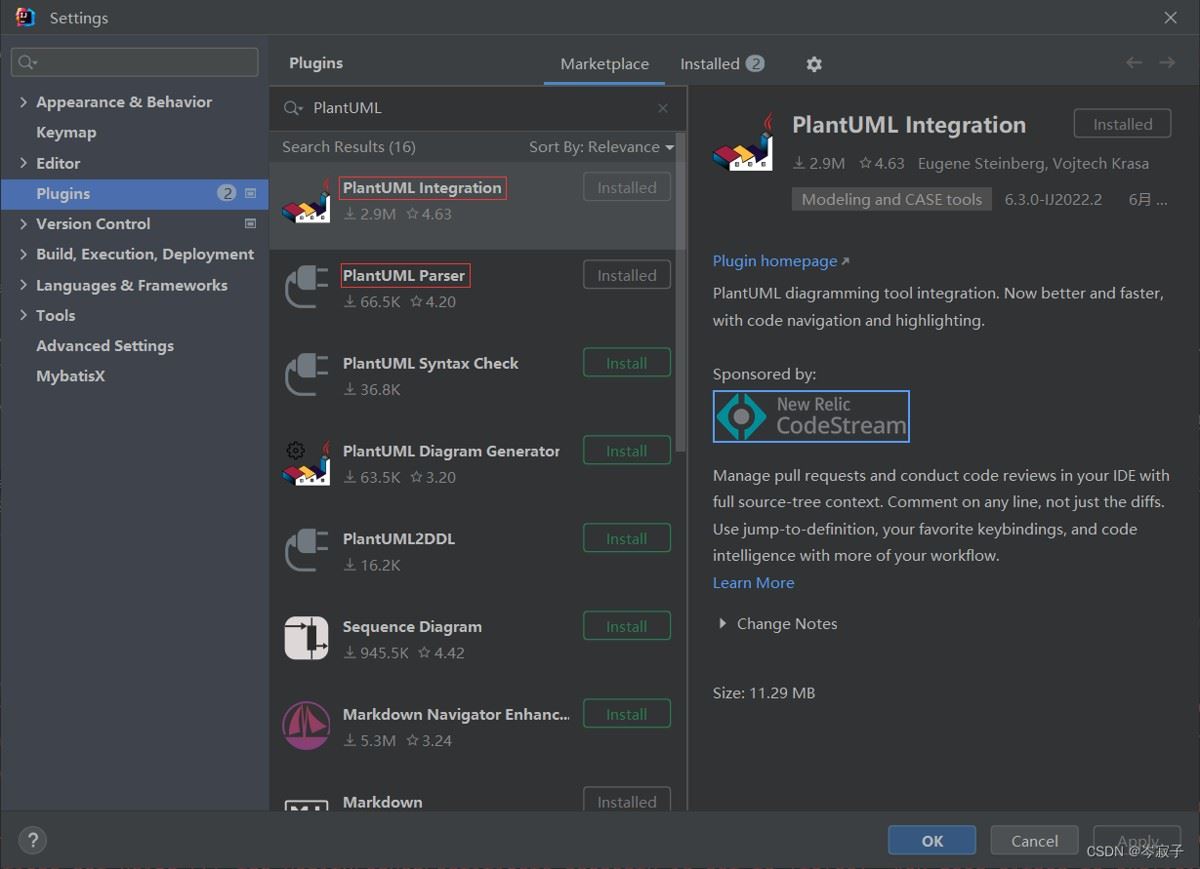

idea从file-->settings-->plugins-->marketplace进入到插件下载界面，搜索plantuml，点击"install"下载最上面的两个插件plantuml integration和plantuml parser，速度可能比较慢，下载完毕后重启idea。
二、安装graphviz

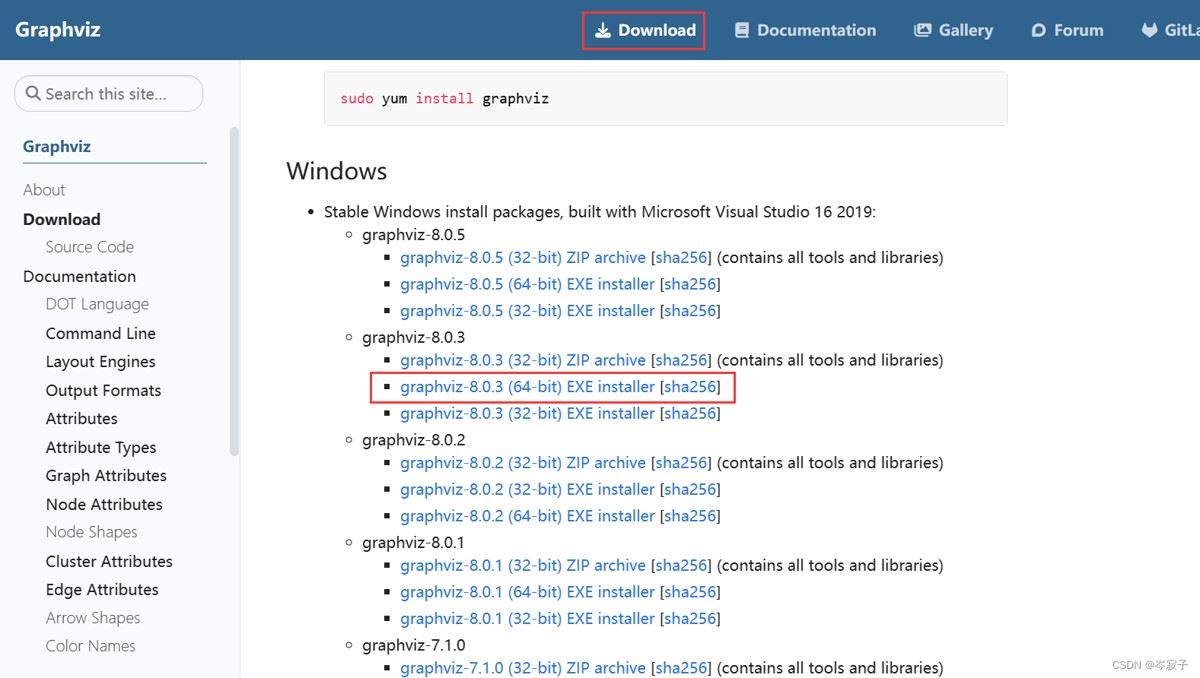

2.1 进入官网：download | graphviz，往下滑找到自己适合自己电脑的版本，点击即可进行下载，我下载的版本是graphviz-8.0.3。

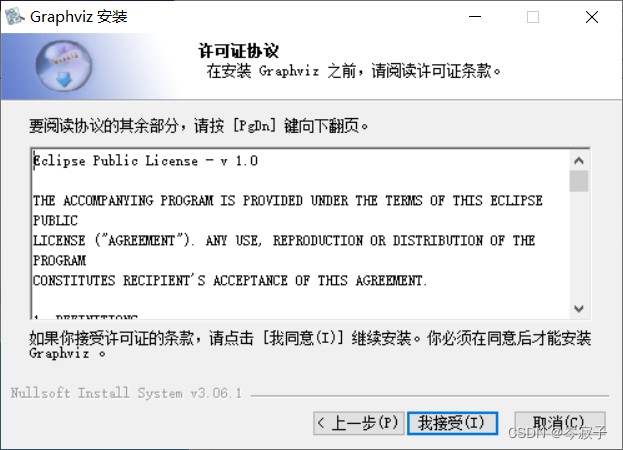

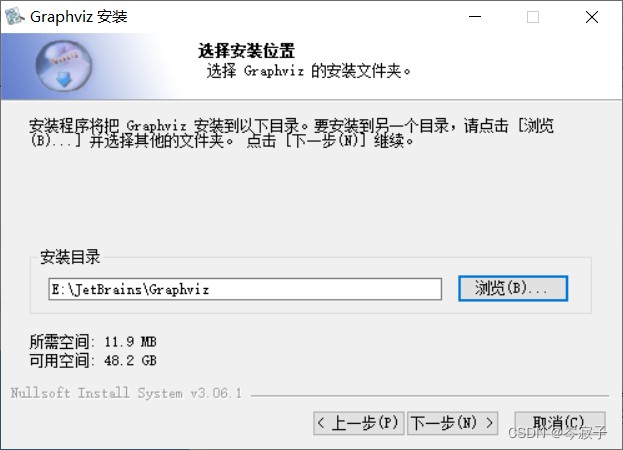

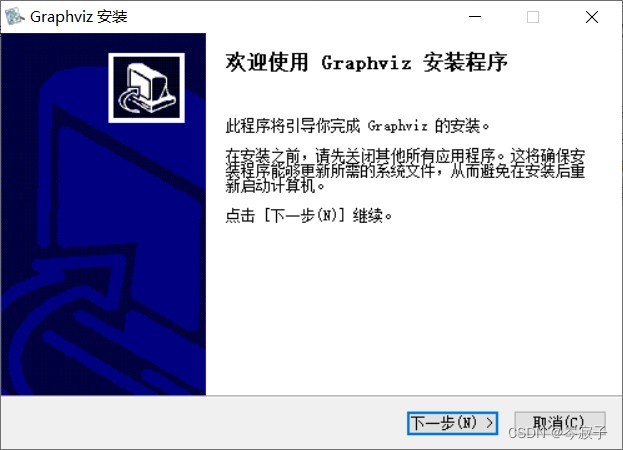

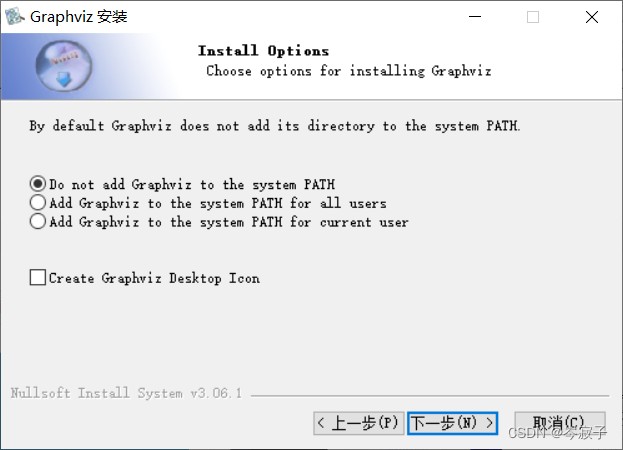

2.2 双击安装包进行安装，一直点下一步，可自定义安装路径。
三、idea结合graphviz

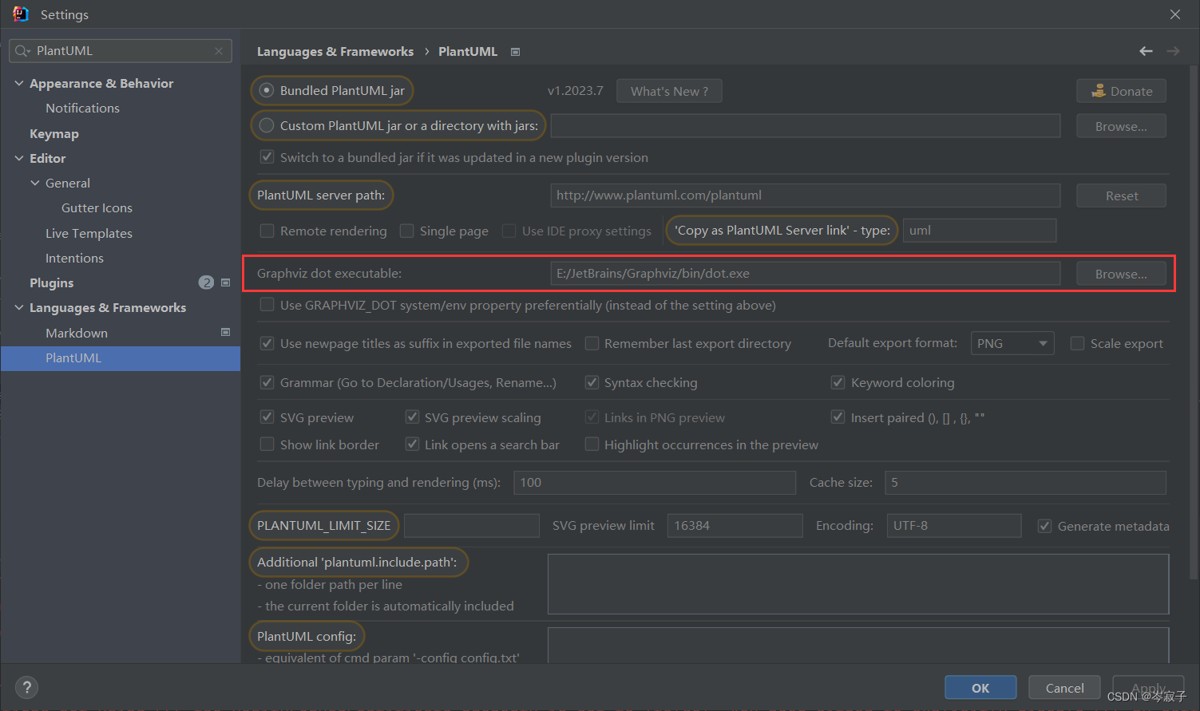

3.1 idea进入file-->settings，搜索plantuml，点击browse选择graphviz-->bin-->dot.exe，点击apply然后ok。

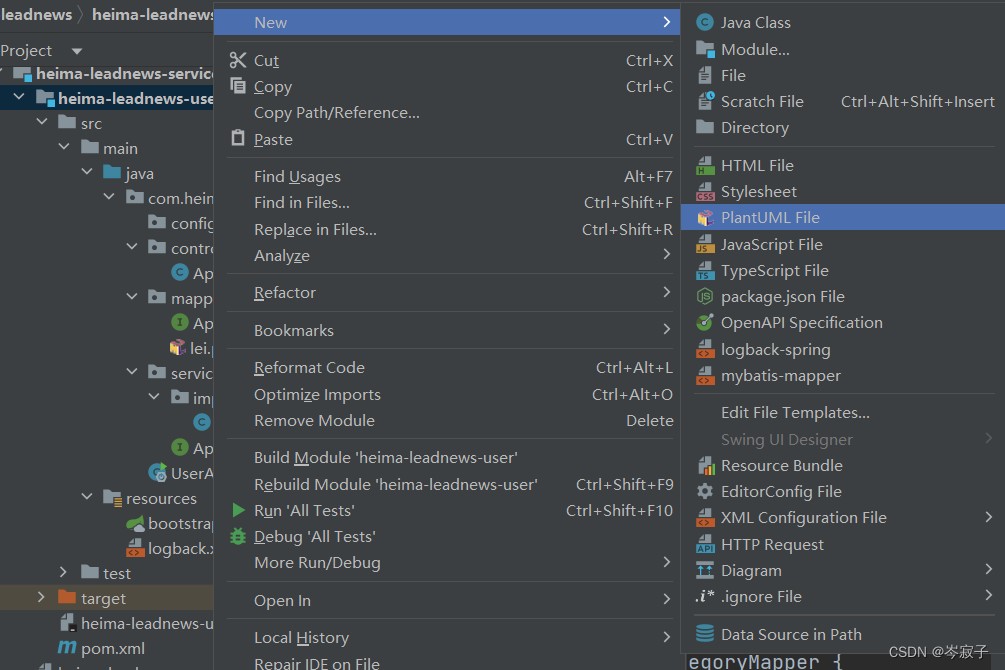

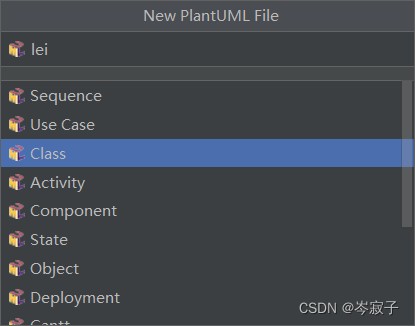

3.2 在任意目录下右键-->new-->plantuml file，以类图为例，先点击“class”，意为要生成的是类图，再输入文件名，回车，puml文件会新建在该目录下，默认有puml代码。
四、plantuml结合ai

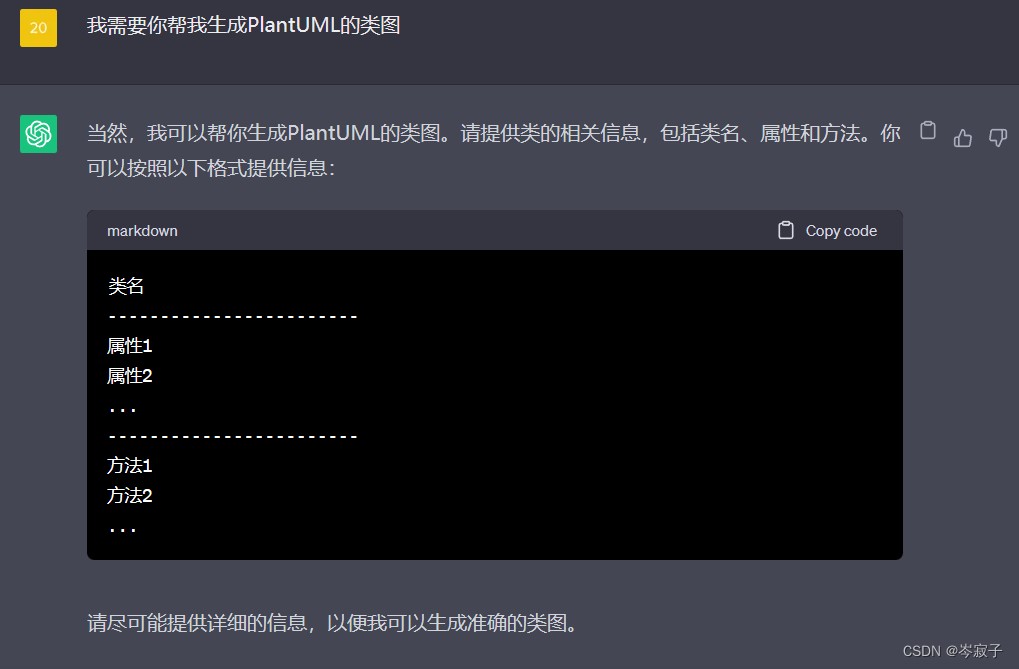

4.1 以chatgpt为例生成puml代码。因为以类图为例，所以需要先告诉chatgpt帮我们生成plantuml的类图，再把整个功能或流程有关的类的信息发给chatgpt，包括类名、属性和方法。
4.2 例如我发送给chatgpt的类信息为：
分类推荐类：
- controller类：public class indexcontroller {
- 属性：private categoryservice categoryservice;
- 方法：public resultvo firstlevel()
- service接口类：public interface categoryservice {
- 方法：public resultvo firstproductlist();
- service实现类：public class categoryserviceimpl implements categoryservice {
- 属性：private categorymapper categorymapper;
- 方法：public resultvo firstproductlist()
- mapper类：categorymapper
4.3chatgpt生成的代码为：
@startuml
class indexcontroller {
- categoryservice: categoryservice
+ firstlevel(): resultvo
}
interface categoryservice {
+ firstproductlist(): resultvo
}
class categoryserviceimpl {
- categorymapper: categorymapper
+ firstproductlist(): resultvo
}
interface categorymapper {
// ... mapper methods ...
}
class resultvo {
- code: int
- msg: string
- data: object
}
indexcontroller --> categoryservice : categoryservice
indexcontroller --> resultvo
categoryservice --> resultvo
categoryserviceimpl ..|> categoryservice : implements
categoryserviceimpl --> categorymapper : categorymapper
categoryserviceimpl --> resultvo
@enduml

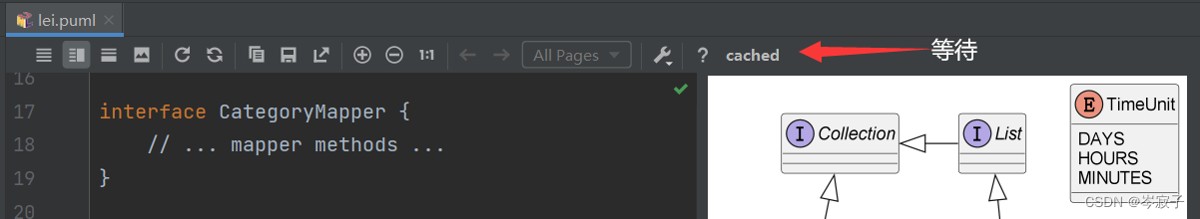

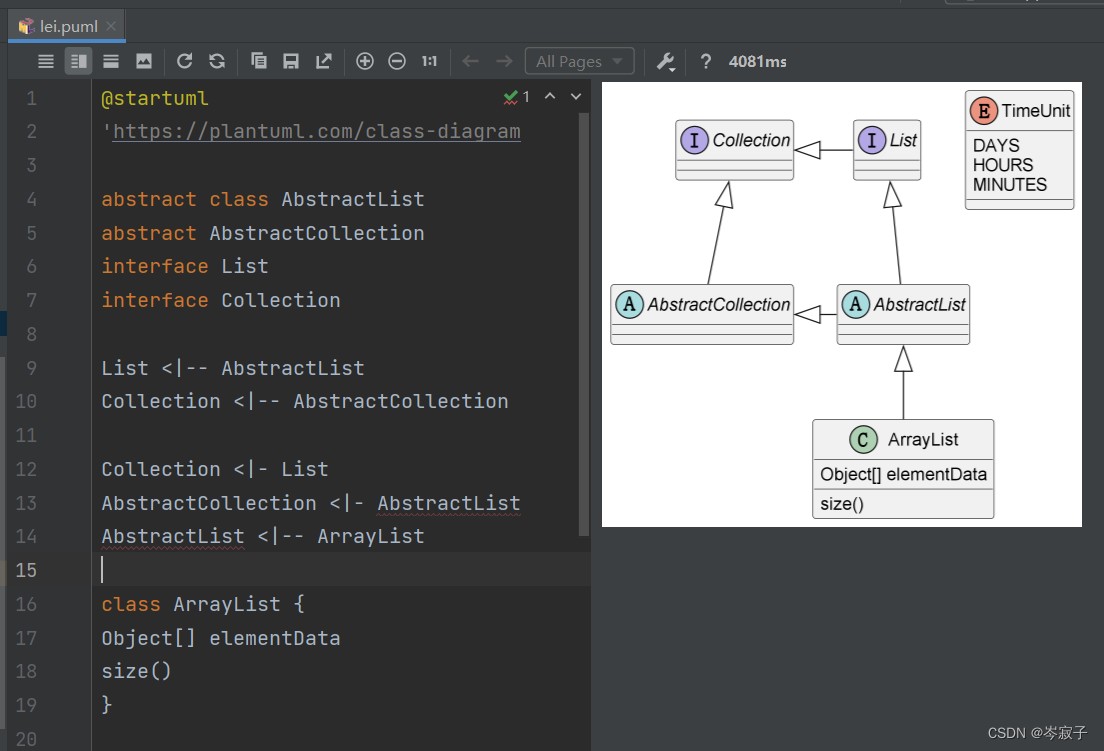

4.4 将其复制粘贴到puml文件中，等待自动生成uml类图，右键图片点击save diagram可将类图保存为png等多种格式。
总结
以上为个人经验，希望能给大家一个参考，也希望大家多多支持代码网。
