在数据可视化中，坐标轴标签和刻度标签的呈现方式直接影响图表的可读性和美观性。matplotlib 作为 python 中最流行的绘图库，提供了丰富的接口来自定义坐标轴的视觉样式。本文将详细介绍如何设置坐标轴标题的字体样式、如何正确显示负号，以及如何自定义坐标轴刻度标签的多种方法。每个示例代码块都是独立的，读者可以直接复制运行。
坐标轴标题字体设置
matplotlib 中设置坐标轴标题字体的方法有多种，每种方法适用于不同的场景。以下是几种常用的设置方式。

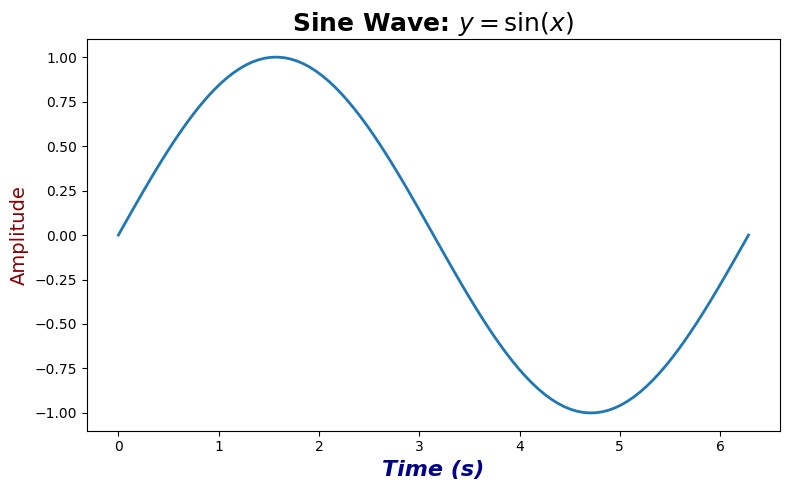

通过 fontdict 参数设置
fontdict 参数允许我们通过字典来指定字体属性，包括字体族、大小、粗细、样式和颜色等。这种方法提供了最全面的控制。
import matplotlib.pyplot as plt
import numpy as np
# 创建示例数据
x = np.linspace(0, 2 * np.pi, 100)
y = np.sin(x)
fig, ax = plt.subplots(figsize=(8, 5))
ax.plot(x, y, linewidth=2)
# 使用fontdict设置字体属性
ax.set_xlabel('time (s)',
fontdict={
'family': 'times new roman', # 字体名称
'size': 16, # 字体大小
'weight': 'bold', # 字体粗细
'style': 'italic', # 字体样式
'color': 'darkblue' # 字体颜色
})
ax.set_ylabel('amplitude',
fontdict={
'family': 'arial',
'size': 14,
'weight': 'normal',
'color': 'darkred'
})
ax.set_title('sine wave: $y = \\sin(x)$', fontsize=18, fontweight='bold')
plt.tight_layout()
plt.show()

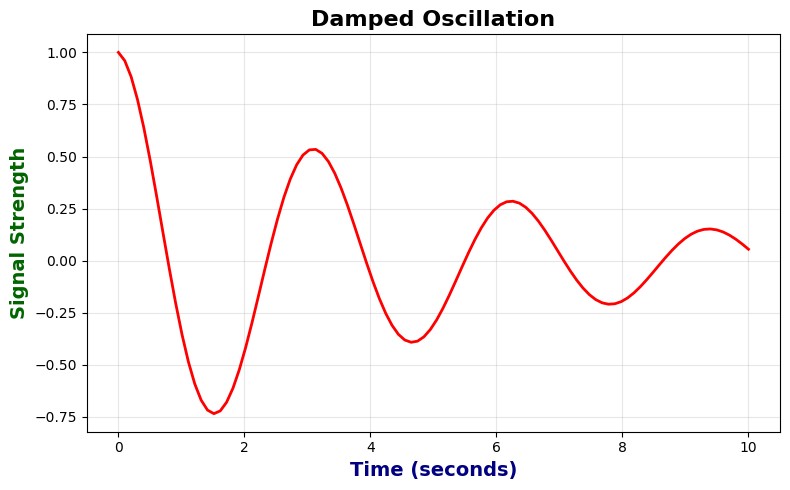

通过关键字参数设置
对于简单的字体设置，可以直接使用关键字参数，代码更加简洁直观。
import matplotlib.pyplot as plt
import numpy as np
x = np.linspace(0, 10, 100)
y = np.exp(-x/5) * np.cos(2*x)
fig, ax = plt.subplots(figsize=(8, 5))
ax.plot(x, y, 'r-', linewidth=2)
# 使用关键字参数设置字体
ax.set_xlabel('time (seconds)',
fontsize=14,
fontweight='bold',
fontstyle='normal',
fontfamily='dejavu sans',
color='navy')
ax.set_ylabel('signal strength',
fontsize=14,
fontweight='semibold',
fontfamily='helvetica',
color='darkgreen')
ax.set_title('damped oscillation',
fontsize=16,
fontweight='bold',
fontfamily='times new roman')
plt.grid(true, alpha=0.3)
plt.tight_layout()
plt.show()
通过 text 对象设置
获取坐标轴标签的 text 对象后，可以直接修改其属性。这种方法特别适合在创建标签后需要进行动态调整的场景。
import matplotlib.pyplot as plt
import numpy as np
x = np.linspace(-5, 5, 200)
y = np.exp(-x**2/2) / np.sqrt(2*np.pi)
fig, ax = plt.subplots(figsize=(8, 5))
ax.plot(x, y, 'b-', linewidth=2, alpha=0.7)
# 获取 text 对象
xlabel = ax.set_xlabel('$x$ (input variable)')
ylabel = ax.set_ylabel('$f(x)$', rotation=0)
# 通过 text 对象的方法设置属性
xlabel.set_fontsize(15)
xlabel.set_fontweight('bold')
xlabel.set_fontfamily('times new roman')
xlabel.set_color('darkblue')
xlabel.set_style('italic')
ylabel.set_fontsize(15)
ylabel.set_fontweight('bold')
ylabel.set_fontfamily('times new roman')
ylabel.set_color('darkred')
ylabel.set_verticalalignment('center')
ylabel.set_position((0, 0.5)) # 调整标签位置
ax.set_title('normal distribution: $f(x) = \\frac{1}{\\sqrt{2\\pi}} e^{-x^2/2}$',
fontsize=16, fontweight='bold')
plt.grid(true, alpha=0.2, linestyle='--')
plt.tight_layout()
plt.show()

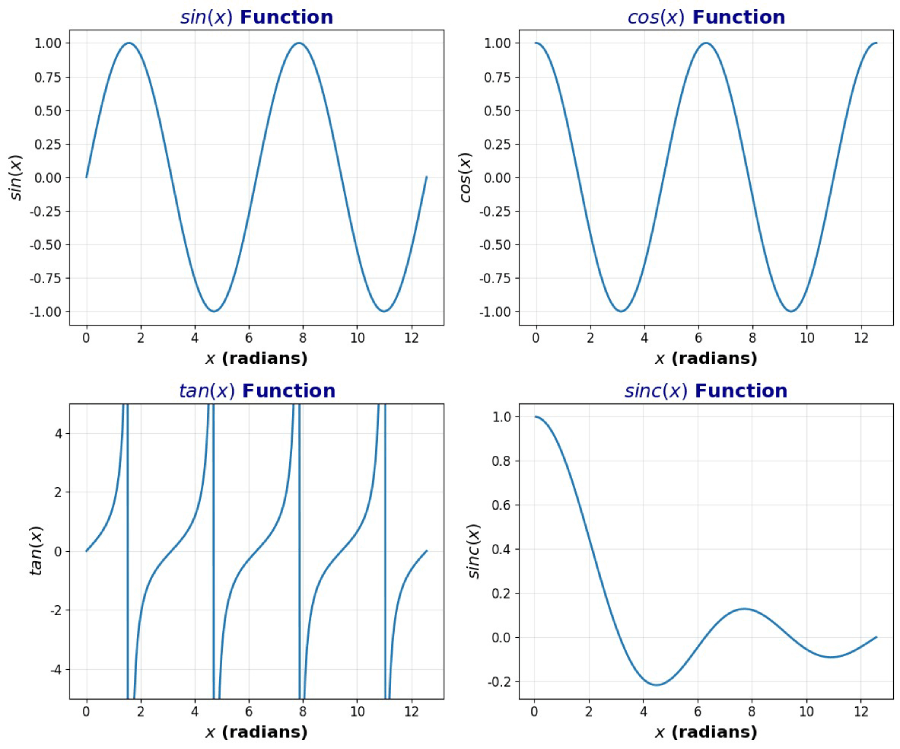

通过 rcparams 全局设置
当需要在整个项目或会话中保持一致的字体样式时，可以使用 rcparams 进行全局设置。
import matplotlib.pyplot as plt
import matplotlib
import numpy as np
# 配置全局设置
matplotlib.rcparams.update({
'axes.labelsize': 16,
'axes.labelweight': 'bold',
'axes.labelcolor': 'black',
'axes.titlecolor': 'darkblue',
'axes.titlesize': 18,
'axes.titleweight': 'bold',
'font.family': 'sans-serif',
'font.sans-serif': ['arial', 'dejavu sans', 'helvetica']
})
# 创建子图
fig, axes = plt.subplots(2, 2, figsize=(12, 10))
x = np.linspace(0, 4*np.pi, 200)
# 绘制不同的三角函数
functions = [('sin', np.sin), ('cos', np.cos),
('tan', np.tan), ('sinc', lambda x: np.sin(x)/x)]
for ax, (name, func) in zip(axes.flat, functions):
y = func(x)
ax.plot(x, y, linewidth=2)
ax.set_xlabel('$x$ (radians)')
ax.set_ylabel(f'${name}(x)$')
ax.set_title(f'${name}(x)$ function')
ax.grid(true, alpha=0.3)
# 对正切函数设置显示范围，避免极端值
if name == 'tan':
ax.set_ylim(-5, 5)
plt.tight_layout()
plt.show()
# 重置为默认设置
matplotlib.rcparams.update(matplotlib.rcparamsdefault)
正确显示负号
在使用某些字体（特别是中文字体）时，负号可能无法正确显示。以下是解决此问题的几种方法。
基本配置
设置 axes.unicode_minus 为 false 是解决负号显示问题的关键。

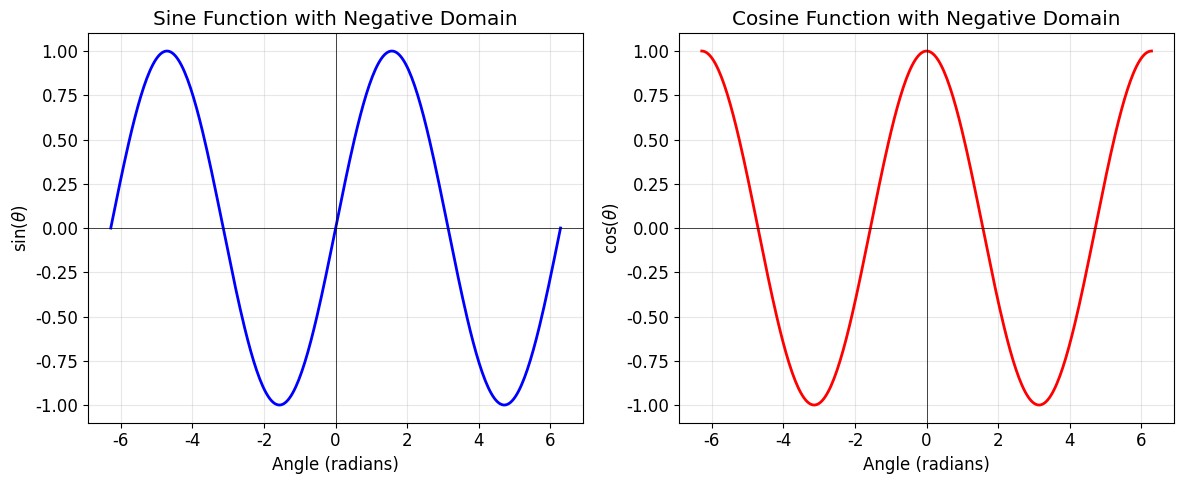

import matplotlib.pyplot as plt
import numpy as np
# 解决负号显示问题的基本配置
plt.rcparams['font.sans-serif'] = ['arial', 'dejavu sans', 'helvetica']
plt.rcparams['axes.unicode_minus'] = false # 关键设置
# 创建包含负值的数据
x = np.linspace(-2*np.pi, 2*np.pi, 300)
y1 = np.sin(x)
y2 = np.cos(x)
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
# 第一个子图：正弦函数
ax1.plot(x, y1, 'b-', linewidth=2)
ax1.set_xlabel('angle (radians)')
ax1.set_ylabel('$\\sin(\\theta)$')
ax1.set_title('sine function with negative domain')
ax1.grid(true, alpha=0.3)
ax1.axhline(y=0, color='black', linewidth=0.5, linestyle='-')
ax1.axvline(x=0, color='black', linewidth=0.5, linestyle='-')
# 第二个子图：余弦函数
ax2.plot(x, y2, 'r-', linewidth=2)
ax2.set_xlabel('angle (radians)')
ax2.set_ylabel('$\\cos(\\theta)$')
ax2.set_title('cosine function with negative domain')
ax2.grid(true, alpha=0.3)
ax2.axhline(y=0, color='black', linewidth=0.5, linestyle='-')
ax2.axvline(x=0, color='black', linewidth=0.5, linestyle='-')
plt.tight_layout()
plt.show()

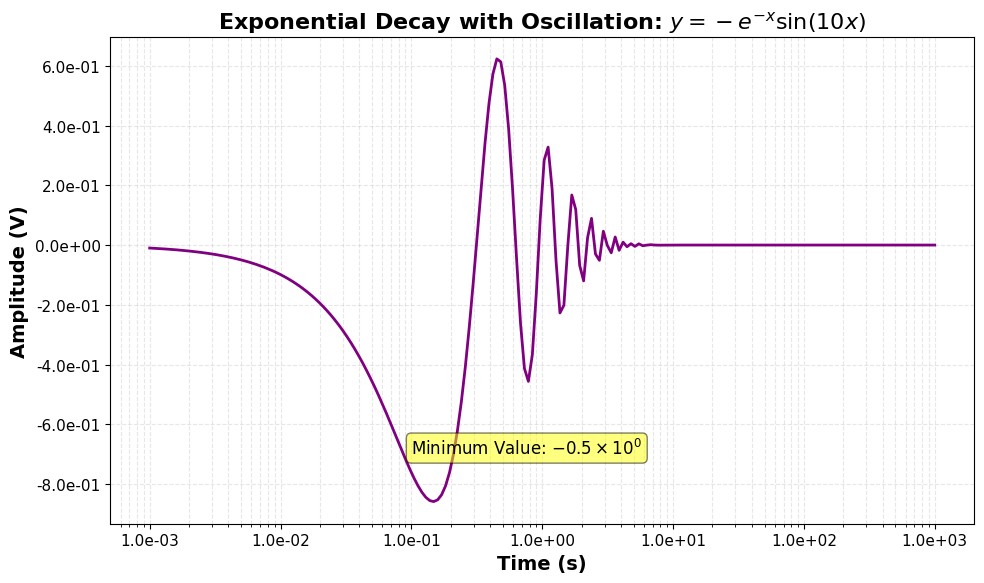

包含科学记数法的负值显示
当数据范围很大或很小时，科学记数法中的负号也需要正确显示。
import matplotlib.pyplot as plt
import numpy as np
from matplotlib.ticker import funcformatter
# 配置以正确显示负号
plt.rcparams['axes.unicode_minus'] = false
plt.rcparams['font.size'] = 12
# 创建包含较大负值的数据
x = np.logspace(-3, 3, 200) # 从 $10^{-3}$ 到 $10^{3}$
y = -np.exp(-x) * np.sin(10*x)
fig, ax = plt.subplots(figsize=(10, 6))
ax.semilogx(x, y, linewidth=2, color='purple')
# 使用科学记数法格式化刻度标签
formatter = funcformatter(lambda val, pos: f'{val:.1e}')
ax.xaxis.set_major_formatter(formatter)
ax.yaxis.set_major_formatter(formatter)
# 自定义刻度参数
ax.tick_params(axis='both', which='major', labelsize=11)
ax.tick_params(axis='both', which='minor', labelsize=9)
ax.set_xlabel('time (s)', fontsize=14, fontweight='bold')
ax.set_ylabel('amplitude (v)', fontsize=14, fontweight='bold')
ax.set_title('exponential decay with oscillation: $y = -e^{-x}\\sin(10x)$',
fontsize=16, fontweight='bold')
ax.grid(true, alpha=0.3, which='both', linestyle='--')
# 添加包含负值的文本标注
ax.text(0.1, -0.7, 'minimum value: $-0.5\\times10^{0}$',
fontsize=12, bbox=dict(boxstyle='round', facecolor='yellow', alpha=0.5))
plt.tight_layout()
plt.show()
坐标轴刻度字体设置
坐标轴刻度标签的字体设置同样重要，matplotlib 提供了多种方法来定制刻度标签的外观。
通过 tick_params 方法设置
tick_params 方法是最常用的设置刻度标签样式的方法，它可以同时设置多个属性。
import matplotlib.pyplot as plt
import numpy as np
# 设置中文字体和负号显示
plt.rcparams['font.sans-serif'] = ['simhei', 'microsoft yahei', 'dejavu sans']
plt.rcparams['axes.unicode_minus'] = false
x = np.linspace(0, 10, 100)
y = np.sin(x)
fig, ax = plt.subplots(figsize=(8, 6))
ax.plot(x, y, linewidth=2)
# 设置刻度字体
ax.tick_params(axis='both', # 同时设置 x 和 y 轴
labelsize=12, # 刻度标签大小
labelcolor='darkblue', # 刻度标签颜色
rotation=0) # 刻度标签旋转角度
# 或者分别设置 x 轴和 y 轴
ax.tick_params(axis='x', labelsize=14, labelcolor='red', rotation=45)
ax.tick_params(axis='y', labelsize=12, labelcolor='green')
ax.set_xlabel('x轴标题', fontsize=14)
ax.set_ylabel('y轴标题', fontsize=14)
ax.set_title('刻度字体设置示例', fontsize=16)
plt.tight_layout()
plt.show()

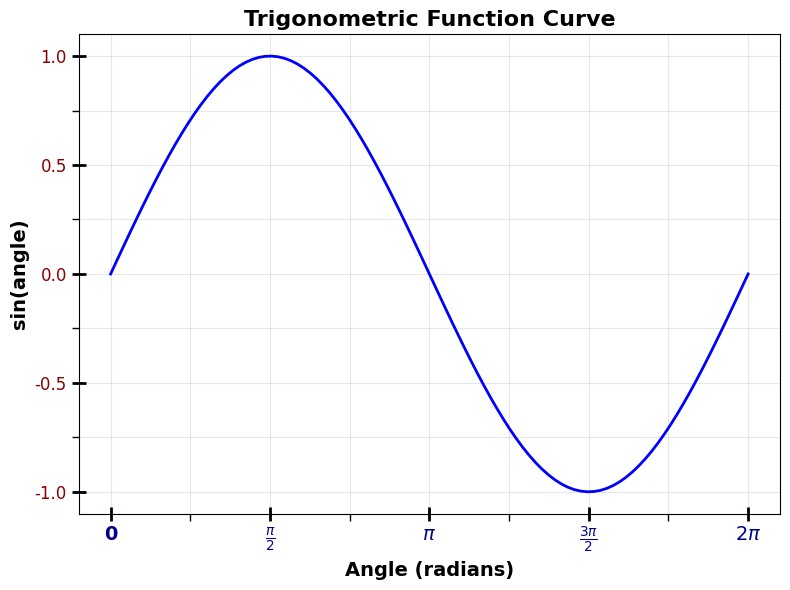

通过 set_xticklabels 和 set_yticklabels 设置
这种方法可以更精细地控制每个刻度标签的属性，包括使用不同的字体族、样式等。
import matplotlib.pyplot as plt
import numpy as np
# 创建数据
x = np.linspace(0, 2*np.pi, 100)
y = np.sin(x)
fig, ax = plt.subplots(figsize=(8, 6))
ax.plot(x, y, 'b-', linewidth=2)
# 设置自定义刻度位置
x_ticks = [0, np.pi/2, np.pi, 3*np.pi/2, 2*np.pi]
x_tick_labels = ['0', r'$\frac{\pi}{2}$', r'$\pi$', r'$\frac{3\pi}{2}$', r'$2\pi$']
y_ticks = [-1, -0.5, 0, 0.5, 1]
# 设置刻度位置和标签
ax.set_xticks(x_ticks)
ax.set_xticklabels(x_tick_labels,
fontsize=14,
fontfamily='times new roman',
fontweight='bold',
color='darkblue')
ax.set_yticks(y_ticks)
ax.set_yticklabels([f'{tick:.1f}' for tick in y_ticks],
fontsize=12,
fontfamily='arial',
color='darkred')
# 设置刻度线样式
ax.tick_params(axis='both',
which='major',
length=10,
width=2,
direction='inout')
# 添加次刻度
from matplotlib.ticker import autominorlocator
ax.xaxis.set_minor_locator(autominorlocator(2))
ax.yaxis.set_minor_locator(autominorlocator(2))
ax.tick_params(axis='both', which='minor', length=5, width=1)
ax.set_xlabel('angle (radians)', fontsize=14, fontweight='bold')
ax.set_ylabel('sin(angle)', fontsize=14, fontweight='bold')
ax.set_title('trigonometric function curve', fontsize=16, fontweight='bold')
ax.grid(true, alpha=0.3, which='both')
plt.tight_layout()
plt.show()

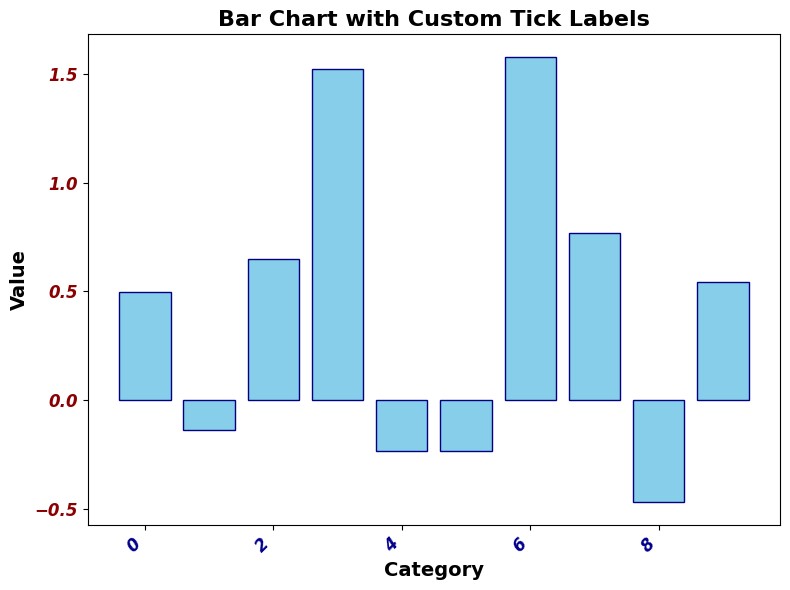

通过循环设置每个刻度标签
对于需要为不同刻度设置不同样式的复杂情况，可以遍历刻度标签并分别设置。
import matplotlib.pyplot as plt
import numpy as np
from matplotlib.font_manager import fontproperties
fig, ax = plt.subplots(figsize=(8, 6))
x = np.arange(0, 10, 1)
y = np.random.randn(10)
ax.bar(x, y, color='skyblue', edgecolor='navy')
# 创建字体属性对象
tick_font = fontproperties(
family='microsoft yahei',
size=12,
weight='bold',
style='italic'
)
# 设置 x 轴刻度字体
for label in ax.get_xticklabels():
label.set_fontproperties(tick_font)
label.set_color('darkblue')
label.set_rotation(45)
label.set_horizontalalignment('right')
# 设置 y 轴刻度字体
for label in ax.get_yticklabels():
label.set_fontproperties(tick_font)
label.set_color('darkred')
ax.set_xlabel('category', fontsize=14, fontweight='bold')
ax.set_ylabel('value', fontsize=14, fontweight='bold')
ax.set_title('bar chart with custom tick labels', fontsize=16, fontweight='bold')
plt.tight_layout()
plt.show()

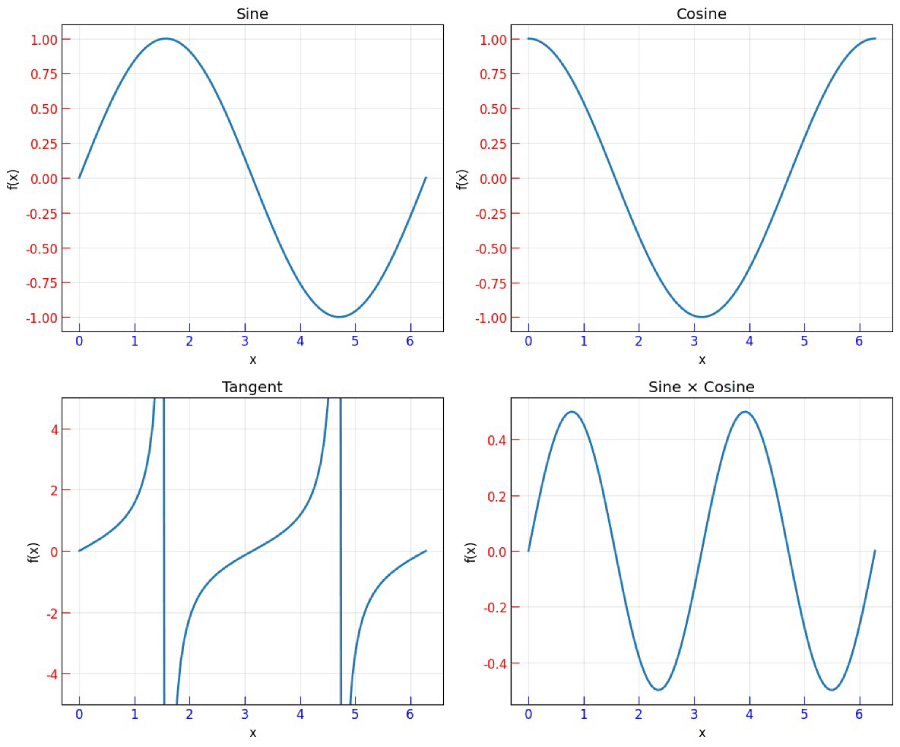

全局设置刻度字体
通过 rcparams 可以全局设置所有图表的刻度字体样式，确保整个项目中的图表具有一致的外观。
import matplotlib.pyplot as plt
import matplotlib
import numpy as np
# 使用 update 方法全局设置
matplotlib.rcparams.update({
'xtick.labelsize': 12, # x 轴刻度字体大小
'ytick.labelsize': 12, # y 轴刻度字体大小
'xtick.color': 'blue', # x 轴刻度颜色
'ytick.color': 'red', # y 轴刻度颜色
'xtick.direction': 'in', # x 轴刻度方向
'ytick.direction': 'in', # y 轴刻度方向
'xtick.major.size': 8, # x 轴主刻度长度
'ytick.major.size': 8, # y 轴主刻度长度
'xtick.minor.size': 4, # x 轴次刻度长度
'ytick.minor.size': 4, # y 轴次刻度长度
'font.family': 'arial', # 字体族
'axes.unicode_minus': false
})
# 创建图表
fig, axes = plt.subplots(2, 2, figsize=(12, 10))
x = np.linspace(0, 2*np.pi, 100)
# 绘制不同的三角函数
functions = [np.sin, np.cos, np.tan, lambda x: np.sin(x)*np.cos(x)]
titles = ['sine', 'cosine', 'tangent', 'sine × cosine']
for ax, func, title in zip(axes.flat, functions, titles):
y = func(x)
ax.plot(x, y, linewidth=2)
ax.set_xlabel('x')
ax.set_ylabel('f(x)')
ax.set_title(title)
ax.grid(true, alpha=0.3)
# 对正切函数设置显示范围
if title == 'tangent':
ax.set_ylim(-5, 5)
plt.tight_layout()
plt.show()
# 重置为默认设置
matplotlib.rcparams.update(matplotlib.rcparamsdefault)

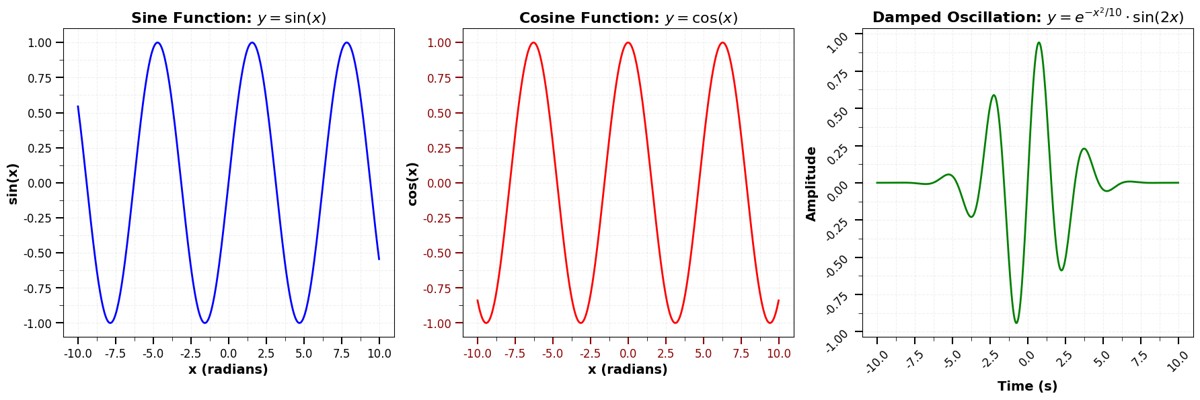

综合示例
以下是一个综合示例，展示了如何同时设置坐标轴标题字体、正确显示负号，以及自定义刻度标签。
import matplotlib.pyplot as plt
import numpy as np
from matplotlib.ticker import multiplelocator, autominorlocator
# 全局设置
plt.rcparams['font.size'] = 12
plt.rcparams['axes.unicode_minus'] = false
plt.rcparams['font.family'] = 'arial'
# 创建包含负值的数据
x = np.linspace(-10, 10, 400)
y1 = np.sin(x)
y2 = np.cos(x)
y3 = np.exp(-x**2/10) * np.sin(2*x)
# 创建图形和子图
fig, axes = plt.subplots(1, 3, figsize=(18, 6))
# 第一个子图：正弦函数
axes[0].plot(x, y1, 'b-', linewidth=2)
axes[0].set_xlabel('x (radians)', fontsize=14, fontweight='bold', fontfamily='times new roman')
axes[0].set_ylabel('sin(x)', fontsize=14, fontweight='bold', fontfamily='times new roman')
axes[0].set_title('sine function: $y = \\sin(x)$', fontsize=16, fontweight='bold')
# 设置刻度
axes[0].tick_params(axis='both', which='major', labelsize=12, length=8, width=1.5)
axes[0].tick_params(axis='both', which='minor', length=4)
axes[0].xaxis.set_minor_locator(autominorlocator(2))
axes[0].yaxis.set_minor_locator(autominorlocator(2))
axes[0].grid(true, which='both', alpha=0.2, linestyle='--')
# 第二个子图：余弦函数
axes[1].plot(x, y2, 'r-', linewidth=2)
axes[1].set_xlabel('x (radians)', fontsize=14, fontweight='bold')
axes[1].set_ylabel('cos(x)', fontsize=14, fontweight='bold')
axes[1].set_title('cosine function: $y = \\cos(x)$', fontsize=16, fontweight='bold')
# 设置刻度
axes[1].tick_params(axis='both', which='major', labelsize=12, length=8, width=1.5, colors='darkred')
axes[1].tick_params(axis='both', which='minor', length=4)
axes[1].xaxis.set_minor_locator(autominorlocator(2))
axes[1].yaxis.set_minor_locator(autominorlocator(2))
axes[1].grid(true, which='both', alpha=0.2, linestyle='--')
# 第三个子图：阻尼振荡
axes[2].plot(x, y3, 'g-', linewidth=2)
axes[2].set_xlabel('time (s)', fontsize=14, fontweight='bold')
axes[2].set_ylabel('amplitude', fontsize=14, fontweight='bold')
axes[2].set_title('damped oscillation: $y = e^{-x^2/10} \\cdot \\sin(2x)$', fontsize=16, fontweight='bold')
# 设置刻度
axes[2].tick_params(axis='both', which='major', labelsize=12, length=8, width=1.5, rotation=45)
axes[2].tick_params(axis='both', which='minor', length=4)
axes[2].xaxis.set_minor_locator(autominorlocator(2))
axes[2].yaxis.set_minor_locator(autominorlocator(2))
axes[2].grid(true, which='both', alpha=0.2, linestyle='--')
plt.tight_layout()
plt.show()
结语
matplotlib 提供了丰富的接口来自定义坐标轴标题和刻度标签的字体样式。通过本文介绍的多种方法，读者可以根据具体需求选择最适合的方式来美化图表。无论是简单的字体大小调整，还是复杂的多字体混合使用，matplotlib 都能提供灵活的解决方案。正确配置坐标轴标签的字体样式不仅能提升图表的美观性，还能增强信息的传达效果，是数据可视化中不可或缺的一环。
以上就是使用matplotlib实现自定义坐标轴字体及刻度样式详解的详细内容，更多关于matplotlib自定义坐标轴字体及刻度的资料请关注代码网其它相关文章！
发表评论
