在科研和数据分析领域，当我们需要同时展示多个维度的数据对比时，传统的柱状图或折线图往往显得力不从心。这时候，雷达图（radar chart） 就像一位全能选手，以其独特的环形布局，让多维数据的对比变得直观又美观。
比如在材料科学中，我们可能需要同时对比不同合金的屈服强度、抗拉强度、延伸率等多个性能指标。想象一下，当四种不同的铁基合金材料的七项关键属性摆在你面前，如何一眼看出它们的优势和短板？雷达图正是为解决这类问题而生 —— 它用辐射状的坐标轴代表不同维度，用闭合区域的面积直观反映综合性能，让数据对比瞬间 “立体化”！
代码解析

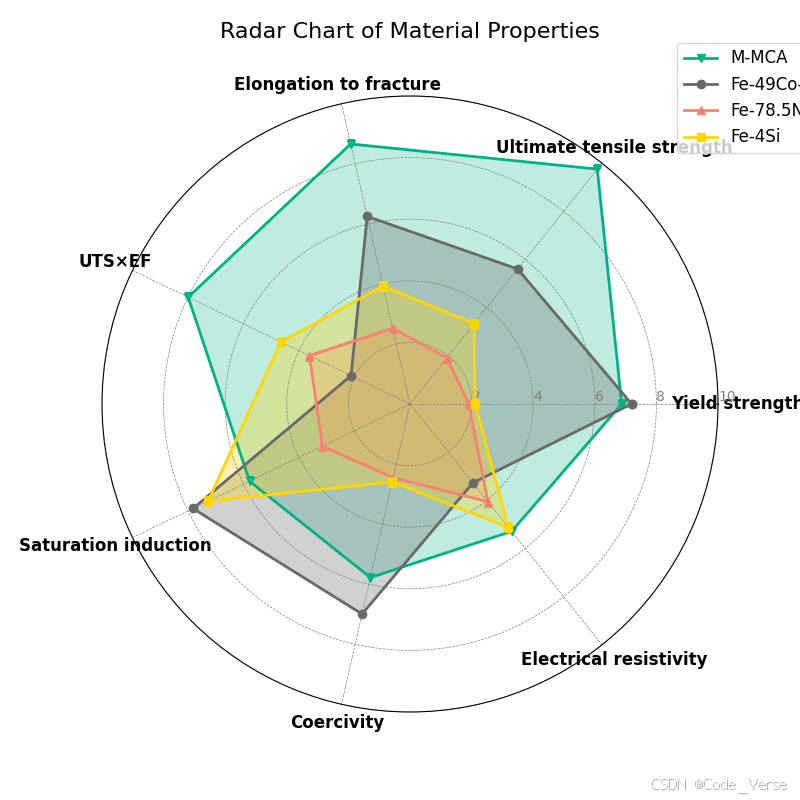

下面我们通过一段完整的 python 代码，手把手教你绘制材料科学领域的雷达图。这段代码不仅能生成美观的可视化结果，还隐藏着许多可以灵活定制的 “彩蛋” 哦～
import numpy as np
import matplotlib.pyplot as plt
# 设置随机种子，确保结果可复现
np.random.seed(42)
# 定义材料属性类别（这是可替换的第一处！）
categories = [
"屈服强度", "极限抗拉强度", "断裂伸长率",
"uts×ef", "饱和磁感应强度", "矫顽力", "电阻率"
]
n = len(categories)
# 生成四组材料数据（这是可替换的第二处！）
data = {
"m-mca": np.random.uniform(5, 10, n),
"fe-49co-2v": np.random.uniform(2, 8, n),
"fe-78.5ni": np.random.uniform(1, 6, n),
"fe-4si": np.random.uniform(1, 9, n)
}
# 计算雷达图角度（闭合圆环的关键！）
angles = np.linspace(0, 2 * np.pi, n, endpoint=false).tolist()
angles += angles[:1] # 闭合圆环，让最后一个点连接到第一个点
# 创建画布
fig, ax = plt.subplots(figsize=(8, 8), subplot_kw=dict(polar=true))
# 设置坐标轴标签（维度名称）
plt.xticks(angles[:-1], categories, fontsize=12, fontweight='bold')
# 设置径向刻度（数值范围）
ax.set_rlabel_position(0)
plt.yticks([2, 4, 6, 8, 10], ["2", "4", "6", "8", "10"], color="grey", size=10)
plt.ylim(0, 10)
# 定义各材料的样式（颜色、标记、填充透明度）
styles = {
"m-mca": {"color": "#00b386", "marker": "v", "alpha_fill": 0.25},
"fe-49co-2v": {"color": "dimgray", "marker": "o", "alpha_fill": 0.3},
"fe-78.5ni": {"color": "salmon", "marker": "^", "alpha_fill": 0.3},
"fe-4si": {"color": "gold", "marker": "s", "alpha_fill": 0.3},
}
# 绘制各材料的雷达图
for label, values in data.items():
vals = values.tolist()
vals += vals[:1] # 闭合数据点
style = styles[label]
ax.plot(angles, vals, color=style["color"], linewidth=2,
marker=style["marker"], label=label)
ax.fill(angles, vals, color=style["color"], alpha=style["alpha_fill"]) # 填充区域
# 自定义网格样式
ax.grid(color='grey', linestyle='--', linewidth=0.5)
# 添加图例（位置可调整）
plt.legend(loc='upper right', bbox_to_anchor=(1.2, 1.1), fontsize=12)
# 添加标题
plt.title("材料属性雷达图", fontsize=16, y=1.08)
plt.show()
代码核心模块拆解
1.数据准备：定义维度与数值
categories 列表：这里定义了雷达图的每个坐标轴代表的属性，比如 “屈服强度”“电阻率” 等。用户替换点：直接修改列表中的字符串，即可适配你的研究领域（比如换成 “市场份额”“用户满意度” 等）。
data 字典：键是材料名称，值是对应材料在各个维度上的数值。用户替换点：删除随机生成数据，改为你的实际数据！比如：
data = {
"铝合金": [8.5, 9.0, 7.2, 6.8, 4.5, 3.2, 5.1],
"钛合金": [7.8, 8.2, 6.5, 7.0, 5.5, 4.0, 3.8],
# 更多材料数据...
}注意：每个列表的长度必须与 categories 的长度一致哦～
2.坐标系统构建：让数据 “转” 起来
angles变量是雷达图的核心！通过np.linspace生成等角度间隔的坐标，最后用angles += angles[:1]闭合圆环，这样线条才能形成完整的多边形。
polar=true参数是开启 “极坐标” 模式的关键，它让 matplotlib 把直线坐标转换为环形坐标，瞬间赋予数据 “立体感”～
3.样式定制：让图表颜值飙升
styles字典定义了每种材料的颜色、标记符号和填充透明度。比如"#00b386"是清新的蓝绿色，"marker": "v"表示三角形标记。用户可自定义点：修改颜色值（支持 rgb、十六进制或颜色名称）、更换标记符号（"o"圆、"s"正方形等），甚至调整填充透明度让图表更通透～
网格线、图例位置、标题字体等细节都可以通过代码微调，比如bbox_to_anchor=(1.2, 1.1)让图例 “悬浮” 在图表右侧，避免遮挡数据。
个性化改造指南
场景一：我的数据范围不是 0-10，怎么办？
修改plt.ylim(0, 10)中的数值即可！比如数据范围是 0-100，改为plt.ylim(0, 100)，同时调整plt.yticks的刻度值，让显示更清晰。
场景二：想换一套更炫酷的配色？
matplotlib 支持上百种颜色名称，也可以用十六进制色码。比如换成渐变色系：
styles = {
"材料a": {"color": "#ff6b6b", "marker": "o"}, # 珊瑚红
"材料b": {"color": "#4ecdc4", "marker": "s"}, # 浅青色
"材料c": {"color": "#ffe66d", "marker": "^"}, # 明黄色
}如果追求专业感，还可以使用科研论文常用的配色方案，比如蓝、绿、橙三色搭配～
场景三：维度太多，标签挤在一起怎么办？
当categories数量超过 8 个时，标签可能会重叠。解决方案：
- 旋转标签：plt.xticks(angles[:-1], categories, fontsize=10, rotation=45)
- 减少维度数量，或用缩写代替全称（比如 “uts” 代替 “ultimate tensile strength”）
- 增大画布尺寸：fig, ax = plt.subplots(figsize=(10, 10), subplot_kw=dict(polar=true))
扩展应用：雷达图不止于材料科学
雷达图的适用场景远比你想象的更广！只要是多维数据对比，它都能大显身手：
市场分析：竞品多维指标对比
- 维度示例：价格竞争力、品牌知名度、用户口碑、功能丰富度、售后服务
- 应用：一眼看出自家产品与竞品的优势短板，为市场策略提供可视化依据。
个人能力评估：职业发展规划
- 维度示例：编程能力、沟通能力、项目管理、行业知识、创新思维
- 应用：用雷达图绘制 “能力图谱”，直观发现技能短板，制定学习计划～
农业科研：作物多指标对比
- 维度示例：抗旱性、产量、抗病性、生长周期、营养价值
- 应用：帮助育种专家快速筛选优质品种，比表格数据更直观！
总结
通过这篇文章，我们不仅学会了用 python 绘制精美的材料属性雷达图，更深入理解了多维数据可视化的核心逻辑。雷达图的魅力在于：
- 直观性：闭合区域面积直接反映综合性能，无需计算即可对比
- 全面性：同时展示 7-8 个维度毫无压力，打破传统图表的维度限制
- 美观性：通过颜色、填充、标记的组合，让科研数据也能 “颜值在线”
现在，你只需替换categories和data中的内容，就能将这段代码应用到自己的研究或工作中。快去试试吧～ 如果在使用中遇到问题，欢迎在评论区交流，一起解锁更多雷达图的隐藏技巧！
