Python绘制条形热图的示例代码

2025年07月01日 Python 我要评论
为什么选择条形热图在科研数据分析和工程信号处理领域,当我们需要同时展示多个样本的连续变量波形时,传统的折线图往往显得杂乱无章 —— 想象一下,15 条波形曲线在同一个坐标系里交

为什么选择条形热图

在科研数据分析和工程信号处理领域,当我们需要同时展示多个样本的连续变量波形时,传统的折线图往往显得杂乱无章 —— 想象一下,15 条波形曲线在同一个坐标系里交织,是不是瞬间让人眼花缭乱?这时候,条形热图(strip heatmap) 就像一位魔法设计师,用色彩编码和有序排列让复杂数据变得清爽直观!

今天我们要分享的案例是:通过模拟带噪声的高斯峰值信号,用 seaborn 绘制高颜值条形热图,展示不同样本的波形差异。这种可视化方法广泛应用于光谱分析、传感器信号处理、生物医学数据(如心电图波形)等场景,能让你一眼捕捉到数据的峰值位置、强度差异和噪声分布~

代码全景

先来看一段充满 “数学美感” 的代码,它模拟了 15 个带随机峰值的信号,并将它们优雅地排列成热图:

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
# 生成随机数据(核心可替换区域①)
np.random.seed(0) # 固定随机种子,确保结果可复现
x = np.arange(0, 91) # x轴范围:0到90(代表信号的连续变量,如波长、时间等)
n_samples = 15 # 样本数量,可改为你的实际样本数
data = []
# 生成每个样本的峰值位置(35-55之间的随机值,可替换为真实峰值数据②)
peaks = np.random.uniform(35, 55, size=n_samples)
for p in peaks:
# 高斯函数生成峰值波形(可替换为自定义函数③,如正弦波、指数衰减等)
profile = np.exp(-(x - p)**2 / (2 * 8**2)) # 标准差8控制峰宽
noise = np.random.randn(len(x)) * 2 # 高斯噪声,可调整噪声强度④
# 信号叠加:基线10 + 峰值信号*40 + 噪声(可修改基线和缩放因子⑤)
row = 10 + profile * 40 + noise
data.append(row)
# 创建数据框(核心可替换区域⑥:替换为你的真实数据)
df = pd.dataframe(data, columns=x) # columns对应x轴变量,如波长、时间点
labels = [f"samp {chr(ord('a')+i)}" for i in range(n_samples)] # 样本标签
df.index = labels # 设置行名为样本标签
# 绘制条形热图(可视化参数可灵活调整⑦)
plt.figure(figsize=(12, 6)) # 调整画布大小
sns.heatmap(
df.iloc[::-1], # 反转行顺序,让第一个样本显示在顶部
cmap="coolwarm", # 蓝-红发散色阶,适合显示有基线的信号
vmin=0, vmax=50, # 固定颜色范围,确保不同数据对比一致
cbar=true, # 显示颜色条
linewidths=0.5, # 样本间添加白色分隔线
linecolor='white' # 分隔线颜色
)
plt.title("条形热图:带噪声的高斯峰值信号", fontsize=16, pad=20)
plt.xlabel("k (w) (可替换为实际变量名,如波长/nm、时间/ms)", fontsize=14)
plt.ylabel("样本", fontsize=14)
# 定制x轴刻度:每10个单位显示一个刻度
plt.xticks(np.arange(0, len(x), 10), np.arange(0, len(x), 10))
# 定制y轴标签:反转顺序并取消旋转,让标签水平显示
plt.yticks(np.arange(len(labels)) + 0.5, labels[::-1], rotation=0)
plt.tight_layout() # 自动调整布局,避免标签重叠
plt.show()

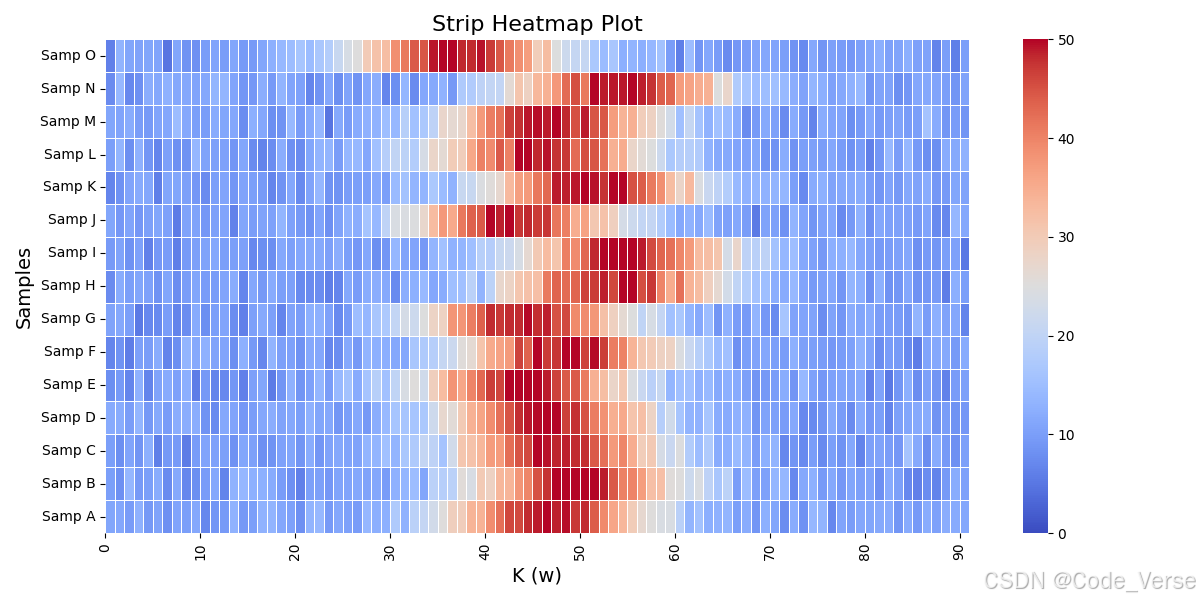

效果如下

代码逐行解析

1.数据生成:打造带峰值的模拟信号(核心可替换区)

① x 轴范围与样本数量

x = np.arange(0, 91)定义了信号的连续变量,比如这里模拟的是 0-90 的 “k (w)” 变量(实际可替换为波长、时间、温度等)。n_samples是样本数量,直接改为你的实际样本数,比如 30 个传感器数据。

② 峰值位置定制

peaks = np.random.uniform(35, 55, size=n_samples)生成 35-55 之间的随机峰值位置。如果有真实峰值数据,直接替换为列表或数组,例如:

peaks = [40.2, 52.1, 38.5, ...] # 你的真实峰值位置

③ 波形函数替换

目前用高斯函数np.exp(-(x - p)**2 / (2 * 8**2))生成钟形曲线,你可以换成任何自定义函数!比如:

正弦波:np.sin(x * 0.1 + p)(模拟周期性信号)

指数衰减:np.exp(-(x - p)/10)(模拟衰减信号)

阶梯函数:np.where(x > p, 1, 0)(模拟开关信号)

④ 噪声调整

np.random.randn(len(x)) * 2控制噪声强度,*2是标准差。想让信号更 “干净”?改成*1;想突出噪声?试试*5~

⑤ 信号缩放与基线

10 + profile * 40 + noise中,10是基线(信号最小值),*40是峰值缩放因子。根据真实数据范围调整这两个值,比如基线改为 20,缩放因子改为 30。

2.数据结构化:用 pandas 构建表格(零代码替换区)

⑥ 替换真实数据

如果你有现成的 csv 数据,直接用pd.read_csv('你的数据.csv')读取,确保列是 x 轴变量(如波长点),行是样本,然后跳过data生成步骤。例如:

df = pd.read_csv('sensor_data.csv', index_col=0) # index_col=0假设第一列为样本标签

3.可视化魔法:seaborn 热图的 “美颜秘籍”

⑦ 热图参数调优

cmap="coolwarm":蓝 - 红配色适合显示有基线的信号,冷色代表低值,暖色代表高值。换成"viridis"(绿 - 黄 - 红)或"magma"(黑 - 红 - 黄)会有不同效果~

vmin=0, vmax=50:固定颜色映射范围,避免不同数据导致色阶变化,确保跨图对比一致。如果数据范围是 10-60,就改为vmin=10, vmax=60。

linewidths=0.5, linecolor='white':在样本间添加细白分隔线,让每个条形更清晰,就像给数据 “穿上整齐的格子衫”~

df.iloc[::-1]:反转行顺序,让第一个样本显示在热图顶部(默认是底部),符合从 “上到下” 的阅读习惯。

个性化改造

场景一:我的数据不是高斯峰值,是真实传感器波形怎么办

直接替换信号生成部分!假设你有一批心电图(ecg)数据,每个样本是 500 个时间点的电压值:

  • 删除peaks和循环生成profile的代码
  • 用pd.read_csv读取 csv 文件,确保每行是一个样本,每列是时间点
  • 跳过噪声生成(如果数据已含噪声)或添加自定义噪声

场景二:想换一种更专业的配色方案

seaborn 提供了超多色阶,试试这些组合:

  • 科研论文常用:cmap="rocket"(蓝 - 黄 - 红,适合单峰数据)、cmap="bwr"(蓝 - 白 - 红,突出基线对称数据)
  • 高对比度模式:cmap="coolwarm_r"(反转色阶,让高值显示为蓝色)
  • 渐变色推荐:搭配vmin和vmax使用,比如光谱数据用cmap="hsv",呈现彩虹色渐变~

场景三:样本标签太多,y 轴标签挤在一起

三大解决方案来袭:

缩小字体:plt.yticks(..., fontsize=10)

截断标签:用缩写(如 “samp a”→“a”),或生成标签时用简写:

labels = [f"a{i}" for i in range(n_samples)] # 生成a0, a1, ..., a14

旋转标签:如果必须显示全称,尝试轻微旋转:

plt.yticks(..., rotation=15) # 15度倾斜,更易阅读

扩展应用

生物医学:心电图波形对比

x 轴:时间(ms),y 轴:不同患者,颜色:电压(μv)

应用:快速识别异常波形(如峰值偏移、节律异常),比单独看折线图清晰 10 倍!

材料科学:光谱吸收曲线

x 轴:波长(nm),y 轴:不同薄膜样品,颜色:吸光度

应用:对比材料的特征吸收峰位置和强度,一键定位最佳制备工艺~

工程信号:传感器阵列数据

x 轴:频率(hz),y 轴:不同传感器节点,颜色:信号强度

应用:监测设备振动信号,快速定位异常频率的传感器节点~

关键可替换点总结

替换场景代码位置示例操作
x 轴变量名称x = np.arange(0, 91)改为x = np.linspace(200, 800, 301)(波长 200-800nm,301 个点)
样本数量n_samples = 15改为n_samples = 30(30 个样本)
峰值位置(真实数据)peaks = np.random...改为peaks = [45.2, 50.1, 38.7](手动输入峰值)
波形函数profile = np.exp(...)改为profile = np.sin(x*0.05)(正弦波)
导入真实数据df = pd.dataframe(data...)改为df = pd.read_excel('你的数据.xlsx', index_col=0)
颜色映射cmap="coolwarm"改为cmap="viridis"(绿 - 黄 - 红渐变)

总结

通过这篇攻略,我们掌握了从信号生成到热图绘制的全流程,更重要的是学会了如何将代码适配到真实场景。条形热图的核心优势在于:

  • 有序排列:样本按行排列,避免折线图的重叠混乱
  • 色彩编码:用颜色深浅直观展示数值大小,比数字表格更易捕捉规律
  • 细节可控:从色阶到分隔线,每个像素都能定制,满足论文、报告、ppt 的不同需求

现在,你只需替换代码中的6 处核心区域(数据生成、数据框、可视化参数),就能将这段代码变成你的专属可视化工具~
