我要评论现在制造业很多都是用的海康的摄像头，作为程序员有时候需要对接海康摄像头，实现门禁访问控制，监控预览，录像文件下载等功能。
一、开发环境准备

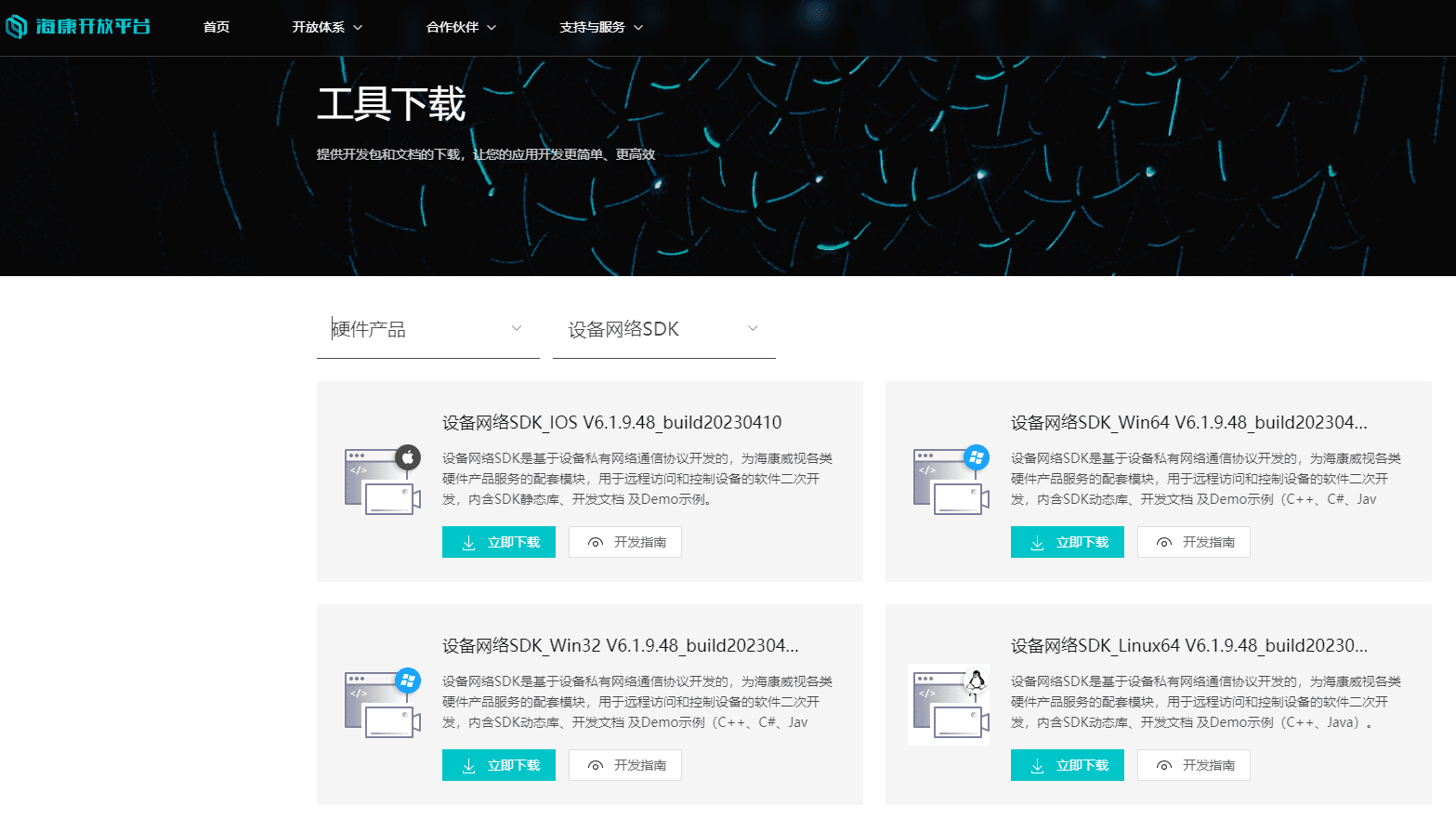

在海康官网下载sdk开发文档及库文件：
https://open.hikvision.com/download/5cda567cf47ae80dd41a54b3?type=10
根据软件部署的平台选择对应的版本，这里以win64版本为例。

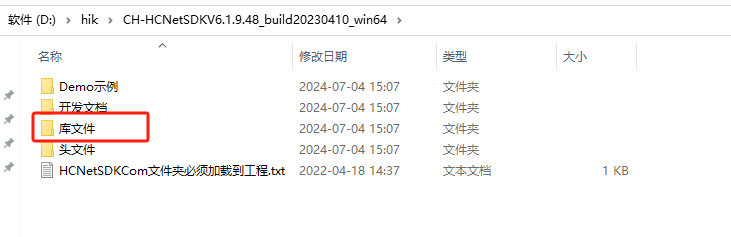

将下载好的库文件复制粘贴加入到java项目中，并改名为lib文件夹。

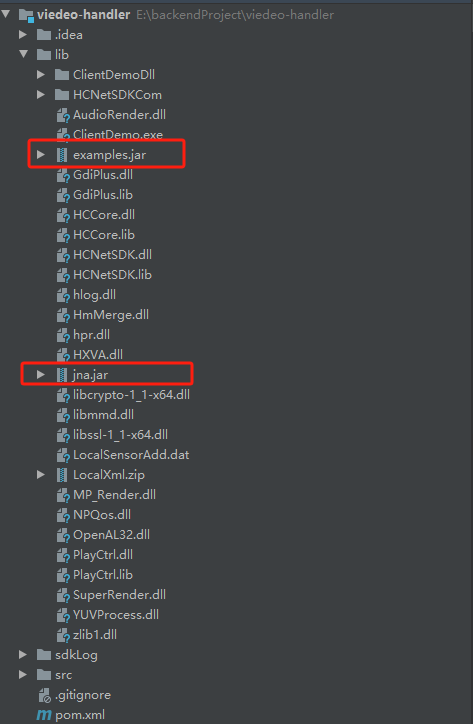

注意：demo里的examples.jar和jna.jar也需要放在lib文件下，以方便调试。

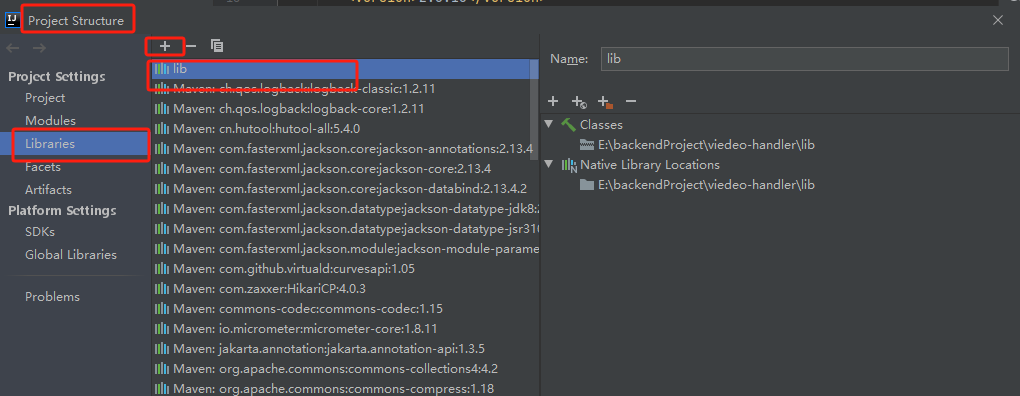

然后在project structure中加入lib库文件中。

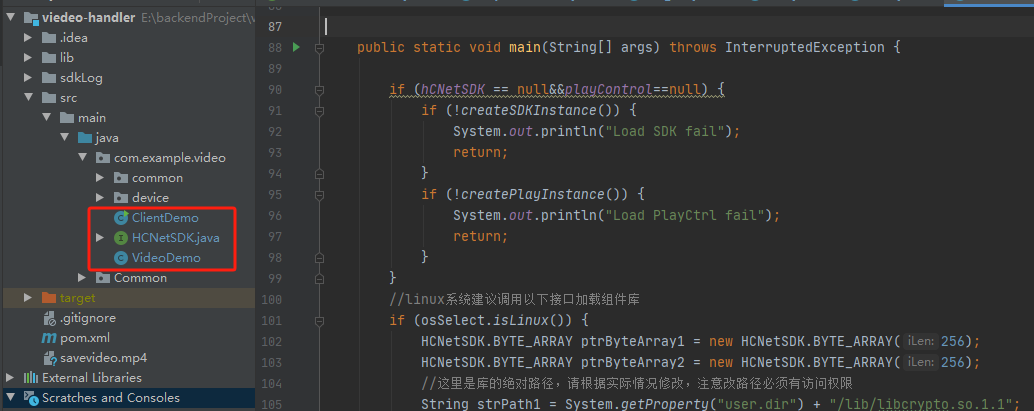

将下载下来的demo中的文件复制粘贴到项目文件中，填入对应的摄像头的账号密码。执行程序，若显示登录成功，则表示调试成功。
二、实现java调用设备接口

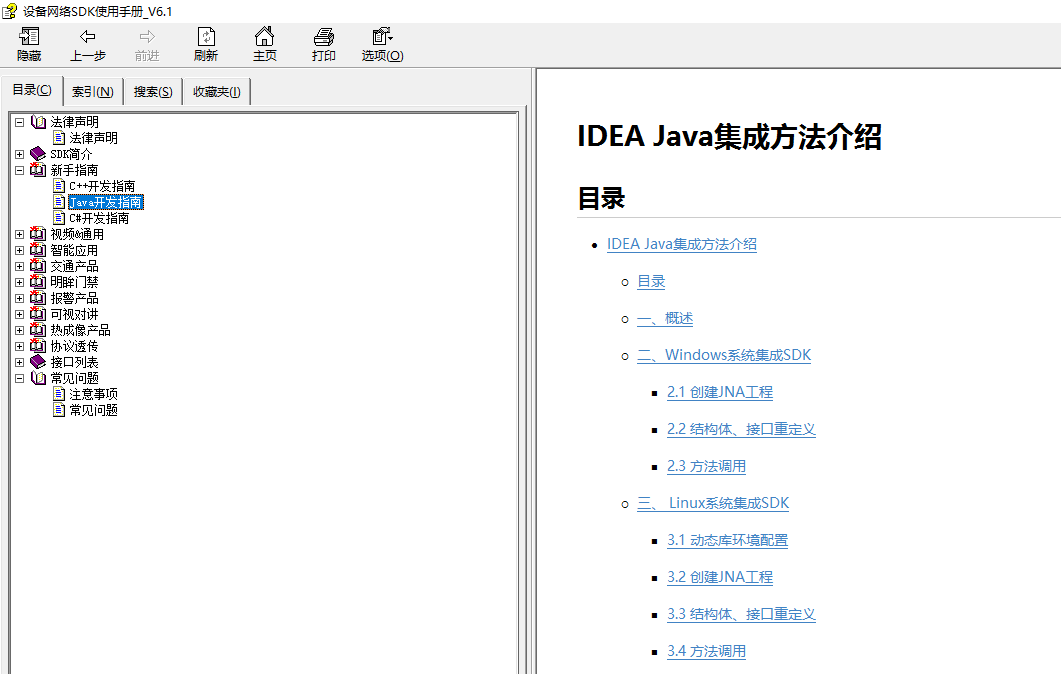

打开下载的《设备网络sdk使用手册.chm》作为参考，在该手册中java如何对接海康摄像头有详细说明。
由于设备网络sdk是封装的动态链接库（windows的dll或者linux的so），各种开发语言对接sdk，都是通过加载动态库链接，调用动态库中的接口实现功能模块对接，因此，设备网络sdk的对接不区分开发语言，而且对接的流程和对应的接口都是通用的，各种语言调用动态库的方式有所不同。
java语言是通过jna的方式调用动态链接库中的接口，实现在java语言中调用c/c++语言封装的接口。
因此，java的类文件不需要编写任何业务代码实现某接口来调用设备，而是声明一个接口就能调用设备的功能了。
这只需要在一个java接口中描述目标native library的函数与结构，jna将自动实现java接口到native function的映射，而不需要编写任何native/jni代码，大大降低了java调用动态链接库的开发难度。

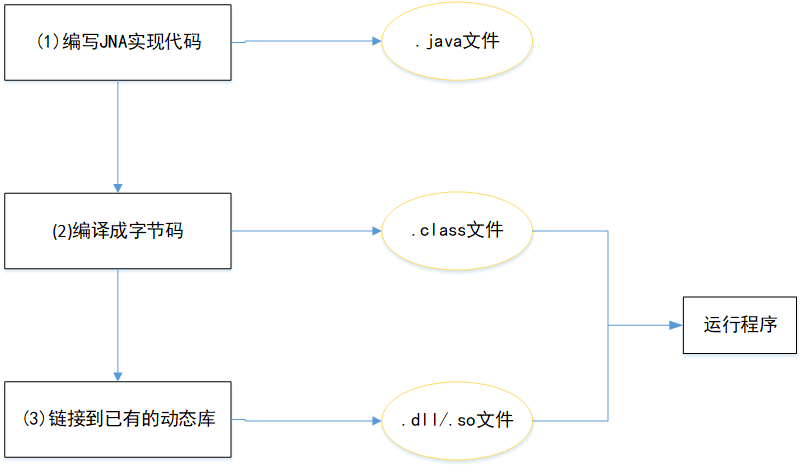

jna调用c/c++的过程大致如下：
（一）加载动态链接库
通过java调用海康官方提供的设备功能，首先需要自定义一个接口加载dll文件，比如demo中是声明hcnetsdk的接口，该接口继承library 或 stdcalllibrary。
默认的是继承library ，如果动态链接库里的函数是以stdcall方式输出的，那么就继承stdcalllibrary。接口内部需要一个公共静态常量：instance，通过这个常量，就可以获得这个接口的实例，从而使用接口的方法，也就是调用外部dll/so的函数。
instance常量通过 native.loadlibrary() api函数获得，（新版本的jna中，常量是通过native.load()函数获取的）该函数有2个参数：
// sdk接口说明,hcnetsdk.dll
public interface hcnetsdk extends stdcalllibrary {
hcnetsdk instance = (hcnetsdk) native.loadlibrary("e:\\demo_test\\java_demo\\jna_test\\lib\\hcnetsdk.dll", hcnetsdk.class);
// 动态库中结构体、接口描述
}
这里是采用的是绝对路径，为防止项目工程路径的变化，可以改为获取动态路径。
public class xxdemo {
static hcnetsdk hcnetsdk = null;
//动态库加载，根据软件所属操作系统的工程文件目录动态获取库文件路径
private static boolean createsdkinstance() {
if (hcnetsdk == null) {
synchronized (hcnetsdk.class) {
string strdllpath = "";
try {
if (osselect.iswindows())
//win系统加载库路径
strdllpath = system.getproperty("user.dir") + "\\lib\\hcnetsdk.dll";
else if (osselect.islinux())
//linux系统加载库路径
strdllpath = system.getproperty("user.dir") + "/lib/libhcnetsdk.so";
hcnetsdk = (hcnetsdk) native.loadlibrary(strdllpath, hcnetsdk.class);
} catch (exception ex) {
system.out.println("loadlibrary: " + strdllpath + " error: " + ex.getmessage());
return false;
}
}
}
return true;
}
public static void main(string[] args) throws interruptedexception {
//调用函数之前先加载动态链接库
if (hcnetsdk == null) {
if (!createsdkinstance()) {
system.out.println("load sdk fail");
return;
}
}
}
}
类似的，别的dll库文件的接口也是如此进行声明。
// 播放库函数声明,playctrl.dll
public interface playctrl extends stdcalllibrary{
playctrl instance = (playctrl) native.loadlibrary("e:\\demo_test\\java_demo\\jna_test\\lib\\playctrl.dll", playctrl.class);
// 播放库中结构体，接口描述
}（二）结构体、接口重定义
dll和so是c/c++语言函数的集合和容器，与java中的接口概念吻合，所以jna把dll文件和so文件看成一个个接口。
在jna中定义一个接口就是相当于了定义一个dll/so文件的描述文件，该接口代表了动态链接库中发布的所有函数，对于程序不需要的函数，可以不在接口中声明。
例如，官方demo中的hcnetsdk的java接口声明了hcnetsdk.dll/so文件很多的接口。在实际开发中可以不需要声明这么多接口，只取某些需要的接口重新进行分组。

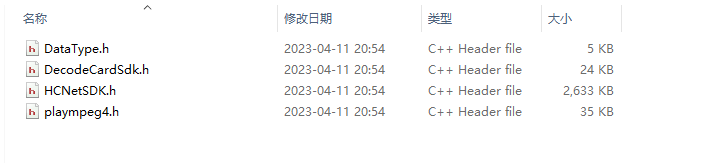

若在《设备网络sdk使用手册》查找功能时发现某些接口在demo中没有，则可以在hcnetsdk.h头文件搜索对应的接口，然后在java中声明该接口的定义。
1.类型映射
接口中使用的函数必须与链接库中的函数原型保持一致，因为c/c++的类型与java的类型是不一样的，动态库中的c/c++的数据类型必须转换成java对应类型，这就是类型映射(type mappings)。

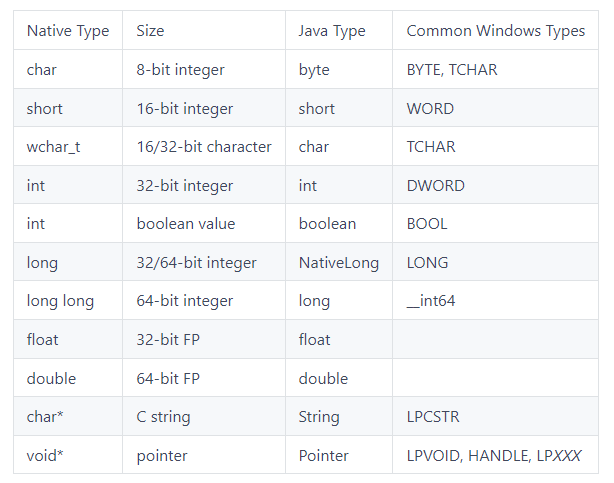

默认的类型映射可以参考jna官网的类型映射表。(国内镜像链接 https://gitee.com/mirrors/jna/)
2.结构体和类的转换
java中没有结构体（struct）这种数据类型，jna为我们提供了structure这个类，只要继承该类，就可实现java结构体，相当于转换成java中的类。
例如，net_dvr_user_login_info结构体需要在hcnetsdk接口中进行重定义，转换方式如下：
//c++中net_dvr_user_login_info结构体定义
typedef struct{
char sdeviceaddress[net_dvr_dev_address_max_len];
byte byusetransport; // 是否启用能力集透传，0--不启用透传，默认，1--启用透传
word wport;
char susername[net_dvr_login_username_max_len];
char spassword[net_dvr_login_passwd_max_len];
floginresultcallback cbloginresult;
void *puser;
bool buseasynlogin;
byte byproxytype; // 0:不使用代理，1：使用标准代理，2：使用ehome代理
byte byuseutctime; // 0-不进行转换，默认,1-接口上输入输出全部使用utc时间,sdk完成utc时间与设备时区的转换,2-接口上输入输出全部使用平台本地时间，sdk完成平台本地时间与设备时区的转换
byte byloginmode; // 0-private 1-isapi 2-自适应
byte byhttps; // 0-不适用tls，1-使用tls 2-自适应
long iproxyid; // 代理服务器序号，添加代理服务器信息时，相对应的服务器数组下表值
byte byverifymode; // 认证方式，0-不认证，1-双向认证，2-单向认证；认证仅在使用tls的时候生效;
byte byres3[119];
}net_dvr_user_login_info,*lpnet_dvr_user_login_info;
// 宏定义
#define net_dvr_dev_address_max_len 129
#define net_dvr_login_username_max_len 64
#define net_dvr_login_passwd_max_len 64
注意转换之后，java类中的属性都为public，这意味着可以直接进行属性的修改和读取，而不需要进行get和set方法的声明和操作。
// sdk接口说明,hcnetsdk.dll
public interface hcnetsdk extends stdcalllibrary {
hcnetsdk instance = (hcnetsdk) native.loadlibrary("e:\\demo_test\\java_demo\\jna_test\\lib\\hcnetsdk.dll", hcnetsdk.class);
// 动态库中结构体、接口描述
public static class net_dvr_user_login_info extends structure{
public byte[] sdeviceaddress = new byte[net_dvr_dev_address_max_len];
public byte byusetransport;
public short wport;
public byte[] susername = new byte[net_dvr_login_username_max_len];
public byte[] spassword = new byte[net_dvr_login_passwd_max_len];
public floginresultcallback cbloginresult;
public pointer puser;
public boolean buseasynlogin;
public byte byproxytype; // 0:不使用代理，1：使用标准代理，2：使用ehome代理
public byte byuseutctime; // 0-不进行转换，默认,1-接口上输入输出全部使用utc时间,sdk完成utc时间与设备时区的转换,2-接口上输入输出全部使用平台本地时间，sdk完成平台本地时间与设备时区的转换
public byte byloginmode; // 0-private 1-isapi 2-自适应
public byte byhttps; // 0-不适用tls，1-使用tls 2-自适应
public int iproxyid; // 代理服务器序号，添加代理服务器信息时，相对应的服务器数组下表值
public byte byverifymode; // 认证方式，0-不认证，1-双向认证，2-单向认证；认证仅在使用tls的时候生效;
public byte[] byres2 = new byte[119];
// 结构体中重写getfieldorder方法，fieldorder顺序要和结构体中定义的顺序保持一致
@override
protected list getfieldorder(){
return arrays.aslist("sdeviceaddress","byusetransport","wport","susername","spassword", "cbloginresult","puser","buseasynlogin","byproxytype","byuseutctime",
"byloginmode","byhttps","iproxyid","byverifymode","byres2");
}
}
// 常量（宏）定义
public static final int net_dvr_dev_address_max_len = 129;
public static final int net_dvr_login_username_max_len = 64;
public static final int net_dvr_login_passwd_max_len = 64;
}
3.接口转换
在hcnetsdk接口中声明的方法要和开发包中hcnetsdk.h的头文件中声明的函数对应上，其中方法名、参数列表、返回值都要和hcnetsdk.h中的函数对应，hcnetsdk.h头文件的函数转换到java中声明，转换方式如下所示:
/******************************** sdk接口函数声明 *********************************/
// 初始化sdk，调用其他sdk函数的前提
net_dvr_api bool __stdcall net_dvr_init();
// 启用日志文件写入接口
net_dvr_api bool __stdcall net_dvr_setlogtofile(dword nloglevel ,char* strlogdir, bool bautodel);
// 返回最后操作的错误码
net_dvr_api dword __stdcall net_dvr_getlasterror();
// 释放sdk资源，在程序结束之前调用
net_dvr_api bool __stdcall net_dvr_cleanup();
// 登录接口
net_dvr_api long __stdcall net_dvr_login_v40(
lpnet_dvr_user_login_info plogininfo,
lpnet_dvr_deviceinfo_v40 lpdeviceinfo );
// 用户注销
net_dvr_api bool __stdcall net_dvr_logout(long luserid);
// 回调函数声明，登录状态回调函数
typedef void (callback *floginresultcallback) (
long luserid, dword dwresult,
lpnet_dvr_deviceinfo_v30 lpdeviceinfo ,
void* puser );
转换到java中时，注意类型转换
// sdk接口说明,hcnetsdk.dll
public interface hcnetsdk extends stdcalllibrary {
hcnetsdk instance = (hcnetsdk) native.loadlibrary("e:\\demo_test\\java_demo\\jna_test\\lib\\hcnetsdk.dll", hcnetsdk.class);
/*** api函数声明 ***/
// 初始化sdk，调用其他sdk函数的前提
boolean net_dvr_init();
// 启用日志文件写入接口
boolean net_dvr_setlogtofile(int blogenable , string strlogdir, boolean bautodel);
// 返回最后操作的错误码
int net_dvr_getlasterror();
// 释放sdk资源，在程序结束之前调用
boolean net_dvr_cleanup();
// 登录接口
int net_dvr_login_v40(net_dvr_user_login_info plogininfo, net_dvr_deviceinfo_v40 lpdeviceinfo);
// 用户注销
boolean net_dvr_logout(int luserid);
// 回调函数申明
public static interface floginresultcallback extends stdcallcallback{
// 登录状态回调函数
public int invoke(int luserid,int dwresult,net_dvr_deviceinfo_v30 lpdeviceinfo,pointer puser);
}
}
4.方法调用
经过上述的操作，jna工程已经创建完成，结构体和函数也在hcnetsdk接口类中进行了转换，后续就可以在主类中实现调用。
以下为官方demo中的示例，以实现用户注册功能模块为例，解释了接口调用的流程。
public class jna_test {
// 接口的实例，通过接口实例调用外部dll/so的函数
static hcnetsdk hcnetsdk = hcnetsdk.instance;
// 用户登录返回句柄
static int luserid;
int ierr = 0;
public static void main(string[] args) throws interruptedexception {
jna_test test01 = new jna_test();
// 初始化
boolean initsuc = hcnetsdk.net_dvr_init();
if (initsuc != true) {
system.out.println("初始化失败");
}
// 打印sdk日志
hcnetsdk.net_dvr_setlogtofile(3, ".\\sdklog\\", false);
// 用户登陆操作
test01.login_v40("192.168.1.64",(short)8000,"admin","test12345");
/*
*实现sdk中其余功能模快
*/
thread.sleep(5000);
//用户注销，释放sdk
test01.logout();
}
/**
*
* @param m_sdeviceip 设备ip地址
* @param wport 端口号，设备网络sdk登录默认端口8000
* @param m_susername 用户名
* @param m_spassword 密码
*/
public void login_v40(string m_sdeviceip,short wport,string m_susername,string m_spassword) {
/* 注册 */
// 设备登录信息
hcnetsdk.net_dvr_user_login_info m_strlogininfo = new hcnetsdk.net_dvr_user_login_info();
// 设备信息
hcnetsdk.net_dvr_deviceinfo_v40 m_strdeviceinfo = new hcnetsdk.net_dvr_deviceinfo_v40();
m_strlogininfo.sdeviceaddress = new byte[hcnetsdk.net_dvr_dev_address_max_len];
system.arraycopy(m_sdeviceip.getbytes(), 0, m_strlogininfo.sdeviceaddress, 0, m_sdeviceip.length());
m_strlogininfo.wport =wport ;
m_strlogininfo.susername = new byte[hcnetsdk.net_dvr_login_username_max_len];
system.arraycopy(m_susername.getbytes(), 0, m_strlogininfo.susername, 0, m_susername.length());
m_strlogininfo.spassword = new byte[hcnetsdk.net_dvr_login_passwd_max_len];
system.arraycopy(m_spassword.getbytes(), 0, m_strlogininfo.spassword, 0, m_spassword.length());
// 是否异步登录：false- 否，true- 是
m_strlogininfo.buseasynlogin = false;
// write()调用后数据才写入到内存中
m_strlogininfo.write();
luserid = hcnetsdk.net_dvr_login_v40(m_strlogininfo, m_strdeviceinfo);
if (luserid == -1) {
system.out.println("登录失败，错误码为" + hcnetsdk.net_dvr_getlasterror());
return;
} else {
system.out.println("登录成功！");
// read()后，结构体中才有对应的数据
m_strdeviceinfo.read();
return;
}
}
//设备注销 sdk释放
public void logout() {
if (luserid>=0)
{
if (hcnetsdk.net_dvr_logout(luserid) == false) {
system.out.println("注销失败，错误码为" + hcnetsdk.net_dvr_getlasterror());
}
system.out.println("注销成功");
hcnetsdk.net_dvr_cleanup();
return;
}
else{
system.out.println("设备未登录");
hcnetsdk.net_dvr_cleanup();
return;
}
}
}
我自己也写了个demo，放在gitee仓库了。可以提供参考：https://gitee.com/zachlong/java-hik-camera
