一、需求

了解dumpsys原理，助于我们进一步了解android系统的设计
帮助我们分析问题，定位系统状态
设计新功能的需要

二、环境

版本：android 12
平台：sl8541e sprd

三、相关概念

3.1 dumpsys

dumpsys 是一种在 android 设备上运行的工具，可提供有关系统服务的信息。可以使用 android 调试桥 (adb) 从命令行调用 dumpsys，获取在连接的设备上运行的所有系统服务的诊断输出。

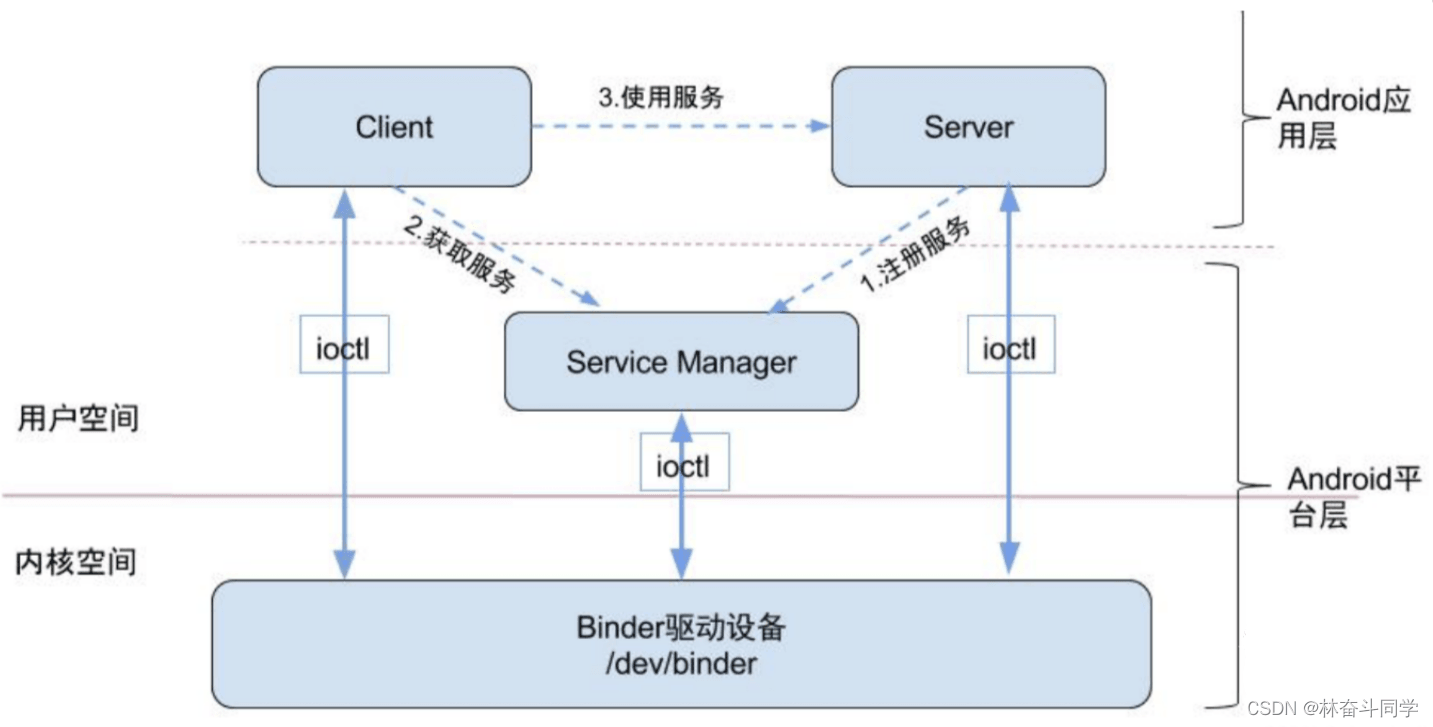

3.2 binder

binder是android提供的一套进程间相互通信框架。用来实现多进程间发送消息，同步和共享内存。

请添加图片描述

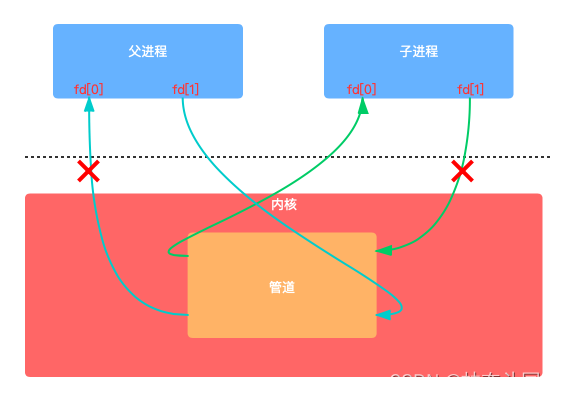

3.3 管道

管道是一种ipc通信方式，分为有名管道和无名管道，无论是有名管道还是无名管道其原理都是在内核开辟一块缓存空间，这段缓存空间的操作是通过文件读写方式进行的。
有名管道与无名管道：
有名管道： 有名管道的通信可以通过管道名进行通信，进程间不需要有关系。
无名管道： 无名管道就是匿名管道，匿名管道通信的进程必须是父子进程。
管道为分半双工和全双工：
半双工： 半双工管道是单向通信，进程1只能向管道写数据，进程2只能从管道读取数据。只有一个代表读或者写的fd（文件描述符）。
全双工： 全双工管道是双向通信，有两个文件描述符，代表读和写。

请添加图片描述

四、dumpsys指令的使用

4.1 dumpsys使用

如下为执行"adb shell dumpsys"指令，控制台打印的内容，其使用如下：

dumpsys执行

4.2 dumpsys指令语法

（1）使用 dumpsys 的一般语法如下：

adb shell dumpsys [-t timeout] [--help | -l | --skip services | service [arguments] | -c | -h]

（2）如需获取所连接设备的所有系统服务的诊断输出，请运行 adb shell dumpsys。不过，这样输出的信息比您通常想要的信息多得多。若要使输出更加可控，您可以通过在命令中添加相应服务来指定要检查的服务。例如，下面的命令会提供输入组件（如触摸屏或内置键盘）的系统数据：

adb shell dumpsys input

（3）如需查看可与 dumpsys 配合使用的系统服务的完整列表，请使用以下命令：

adb shell dumpsys -l

（4）命令行选项如下：

选项	说明
-t timeout	指定超时期限（秒）。如果未指定，默认值为 10 秒。
–help	输出 dumpsys 工具的帮助文本。
-l	输出可与 dumpsys 配合使用的系统服务的完整列表。
–skip services	指定您不希望包含在输出中的 services。
service [arguments]	指定您希望输出的 service。某些服务可能允许您传递可选 arguments。如需了解这些可选参数，请将 -h 选项与服务一起传递： `adb shell dumpsys procstats -h`
-c	指定某些服务时，附加此选项能以计算机可读的格式输出数据。
-h	对于某些服务，附加此选项可查看该服务的帮助文本和其他选项。

五、详细设计

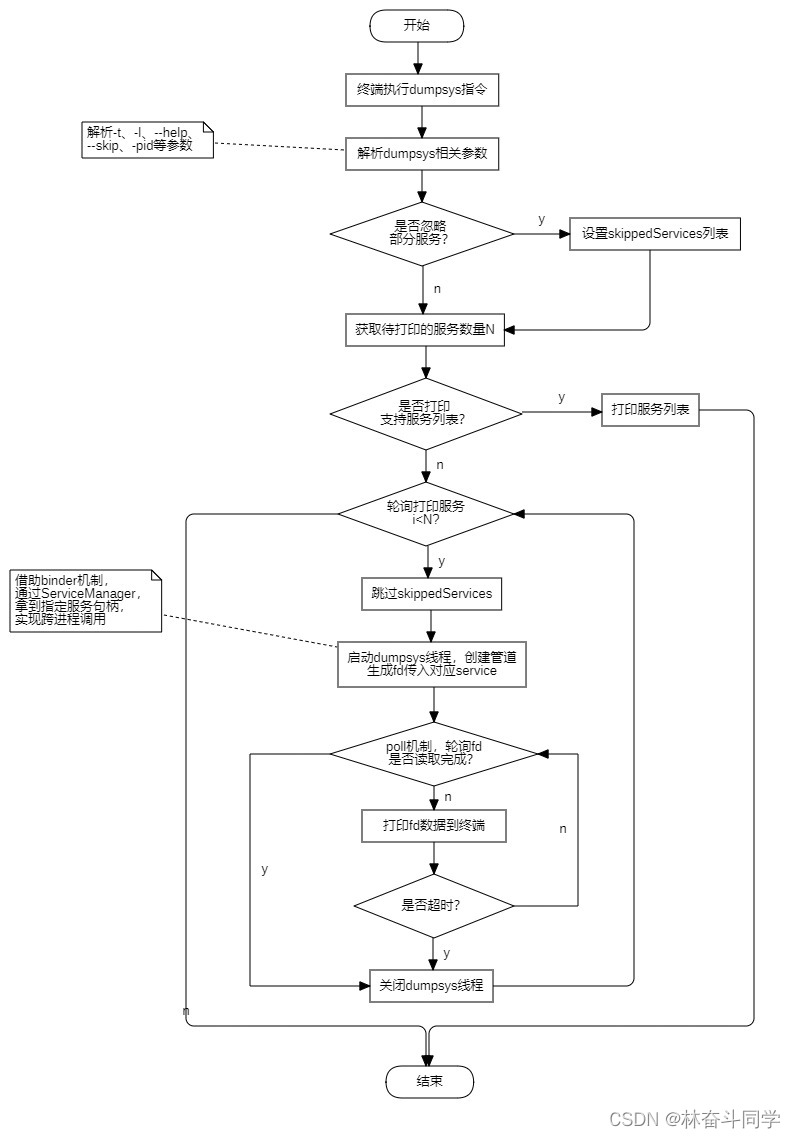

5.1 dumpsys流程图

请添加图片描述

5.2 dumpsys查看电池信息

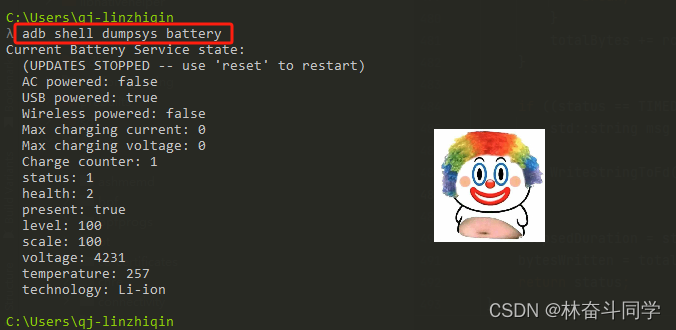

5.2.1 dumpsys battery指令

请添加图片描述

5.2.2 service->dump打印函数

@frameworks\base\services\core\java\com\android\server\batteryservice.java
private final class binderservice extends binder {
    @override protected void dump(filedescriptor fd, printwriter pw, string[] args) {
        if (!dumputils.checkdumppermission(mcontext, tag, pw)) return;
            if (args.length > 0 && "--proto".equals(args[0])) {
                dumpproto(fd);
            } else {
                dumpinternal(fd, pw, args);
            }
        }
    ...
}
private void dumpinternal(filedescriptor fd, printwriter pw, string[] args) {
    synchronized (mlock) {
        if (args == null || args.length == 0 || "-a".equals(args[0])) {
            pw.println("current battery service state:");
            if (mupdatesstopped) {
                pw.println("  (updates stopped -- use 'reset' to restart)");
            }
            pw.println("  ac powered: " + mhealthinfo.chargeraconline);
            pw.println("  usb powered: " + mhealthinfo.chargerusbonline);
            pw.println("  wireless powered: " + mhealthinfo.chargerwirelessonline);
            pw.println("  max charging current: " + mhealthinfo.maxchargingcurrent);
            pw.println("  max charging voltage: " + mhealthinfo.maxchargingvoltage);
            pw.println("  charge counter: " + mhealthinfo.batterychargecounter);
            pw.println("  status: " + mhealthinfo.batterystatus);
            pw.println("  health: " + mhealthinfo.batteryhealth);
            pw.println("  present: " + mhealthinfo.batterypresent);
            pw.println("  level: " + mhealthinfo.batterylevel);
            pw.println("  scale: " + battery_scale);
            pw.println("  voltage: " + mhealthinfo.batteryvoltage);
            pw.println("  temperature: " + mhealthinfo.batterytemperature);
            pw.println("  technology: " + mhealthinfo.batterytechnology);
        } else {
            shell shell = new shell();
            shell.exec(mbinderservice, null, fd, null, args, null, new resultreceiver(null));
        }
    }
}

5.3 dumpsys源码分析

5.3.1 dumpsys服务编译

dumpsys是个二进制可执行程序，其通过bp进行编译，并最终打包到system分区（system/bin/dumpsys）。

@frameworks\native\cmds\dumpsys\android.bp
cc_binary {
    name: "dumpsys",
    defaults: ["dumpsys_defaults"],
    srcs: [
        "main.cpp",
    ],
}

5.3.2 dumpsys入口函数

我们通过执行adb指令 “adb shell dumpsys”，可以启动dumpsys服务，其对应的入口函数如下：

@frameworks\native\cmds\dumpsys\main.cpp
int main(int argc, char* const argv[]) {
    signal(sigpipe, sig_ign);
    sp<iservicemanager> sm = defaultservicemanager();//获取sm对象
    fflush(stdout);
    if (sm == nullptr) {
        aloge("unable to get default service manager!");
        std::cerr << "dumpsys: unable to get default service manager!" << std::endl;
        return 20;
    }
    dumpsys dumpsys(sm.get());
    return dumpsys.main(argc, argv);//进入dumpsys服务
}

这边比较关键的点是获取servicemanager对象。
大家通过打印可以发现，dumpsys指令打印的数据是java进程的dump函数，而dumpsys也是独立的一个进程，那么dumpsys进程又是怎么和多个java进程通信的呢？没错，就是通过servicemanager对象。
那么，servicemanager对象是什么呢？servicemanager是binder ipc通信的管家，本身也是一个binder服务，他相当于 “dns服务器”，内部存储了servicename与其binder service的对应关系，管理java层和native层的service，支持addservice()、getservice()、checkservice、listservices()等功能。（binder机制此处就不展开细说）

5.3.3 dumpsys服务打印

5.3.3.1 dumpsys解析参数

当我们使用dumpsys指令，打印的数据太过冗长，一般会配合相关参数进行使用，例如：“dumpsys -l”、“dumpsys -t 100 battery”、“dumpsys --help”，第一步我们会先解析目标参数。

@frameworks\native\cmds\dumpsys\dumpsys.cpp
int dumpsys::main(int argc, char* const argv[]) {
    ...
    while (1) {
        ...
        c = getopt_long(argc, argv, "+t:t:l", longoptions, &optionindex);//获取指令参数
        ...
        switch (c) {
        case 0://长参数
            if (!strcmp(longoptions[optionindex].name, "skip")) {//跳过某些服务打印
                skipservices = true;
            } else if (!strcmp(longoptions[optionindex].name, "proto")) {
                asproto = true;
            } else if (!strcmp(longoptions[optionindex].name, "help")) {//指令帮助
                usage();
                return 0;
            } else if (!strcmp(longoptions[optionindex].name, "priority")) {
                ...
            } else if (!strcmp(longoptions[optionindex].name, "pid")) {//只显示服务的pid
                type = type::pid;
            } else if (!strcmp(longoptions[optionindex].name, "thread")) {//仅显示进程使用情况
                type = type::thread;
            }
            break;
        case 't'://超时时间设置，默认10秒
            ...
            break;
        case 't'://超时时间设置，默认10秒
            ...
            break;
        case 'l'://显示支持的服务列表
            showlistonly = true;
            break;
        default://其他参数
            fprintf(stderr, "\n");
            usage();
            return -1;
        }
    }
    ...
}

5.3.3.2 skippedservices列表构造

dumpsys内部构造了skippedservices集合，用于记录需要忽略的服务。

@frameworks\native\cmds\dumpsys\dumpsys.cpp
int dumpsys::main(int argc, char* const argv[]) {
    ...
    for (int i = optind; i < argc; i++) {
    if (skipservices) {
        skippedservices.add(string16(argv[i]));//配置待忽略的服务
    } else {
        ...
    }
    ...
}

5.3.3.3 获取支持服务列表

dumpsys通过servicemanager获取支持的服务集合，并排序。

@frameworks\native\cmds\dumpsys\dumpsys.cpp
int dumpsys::main(int argc, char* const argv[]) {
    ...
    if (services.empty() || showlistonly) {
        services = listservices(priorityflags, asproto);
        setserviceargs(args, asproto, priorityflags);
    }
    ...
}
vector<string16> dumpsys::listservices(int priorityfilterflags, bool filterbyproto) const {
    vector<string16> services = sm_->listservices(priorityfilterflags);//通过sm获取服务集合
    services.sort(sort_func);//集合排序
    ...
    return services;
}

5.3.3.4 打印支持服务列表

在获取了服务集合后，会先检查服务是否存在，接着打印服务的名称，且如果当前指令设置了"-l"参数，仅打印服务集合，即流程结束。

@frameworks\native\cmds\dumpsys\dumpsys.cpp
int dumpsys::main(int argc, char* const argv[]) {
    ...
    const size_t n = services.size();//获取支持的服务个数
    if (n > 1 || showlistonly) {
        // first print a list of the current services
        std::cout << "currently running services:" << std::endl;
        for (size_t i=0; i<n; i++) {
            sp<ibinder> service = sm_->checkservice(services[i]);//检查服务状态
            if (service != nullptr) {
                bool skipped = isskipped(skippedservices, services[i]);
                std::cout << "  " << services[i] << (skipped ? " (skipped)" : "") << std::endl;//打印服务名称
            }
        }
    }
    if (showlistonly) {//如果指令仅需要打印服务集合，则结束。
        return 0;
    }
    ...
}

5.3.3.5 打印目标服务

先遍历所有需要打印的服务，如果参数有指定服务名，即n为对应服务的数量，否则n为所有支持的服务数量。接着，开启线程，通过servicemanager调用远端的dump函数，利用管道和poll机制监听远端数据。最后如果超时或者dump结束，则关闭线程，释放相关资源。

@frameworks\native\cmds\dumpsys\dumpsys.cpp
int dumpsys::main(int argc, char* const argv[]) {
    ...
    for (size_t i = 0; i < n; i++) {
        const string16& servicename = services[i];
        if (isskipped(skippedservices, servicename)) continue;//跳过部分服务
        if (startdumpthread(type, servicename, args) == ok) {//step 1.创建dump打印的线程
            ...
            std::chrono::duration<double> elapsedduration;
            size_t byteswritten = 0;
            status_t status =
                writedump(stdout_fileno, servicename, std::chrono::milliseconds(timeoutargms),
                          asproto, elapsedduration, byteswritten);//step 2.dump执行打印操作
            if (status == timed_out) {//打印超时
                std::cout << std::endl
                     << "*** service '" << servicename << "' dump timeout (" << timeoutargms
                     << "ms) expired ***" << std::endl
                     << std::endl;
            }
            ...
            bool dumpcomplete = (status == ok);
            stopdumpthread(dumpcomplete);//step 3.结束dump打印线程
        }
    }
    ...
}

step 1. 创建dumpsys打印线程
创建了一条管道，接着开启了一个线程，通过servicemanager对象读取目标服务的dump函数，即dump打印数据。

@frameworks\native\cmds\dumpsys\dumpsys.cpp
status_t dumpsys::startdumpthread(type type, const string16& servicename,
                                  const vector<string16>& args) {
    sp<ibinder> service = sm_->checkservice(servicename);//通过sm获取service对象
    int sfd[2];
    if (pipe(sfd) != 0) {//创建管道，用于读取service端数据
        ...
    }
    ...
    redirectfd_ = unique_fd(sfd[0]);
    unique_fd remote_end(sfd[1]);
    sfd[0] = sfd[1] = -1;
    // dump blocks until completion, so spawn a thread..
    activethread_ = std::thread([=, remote_end{std::move(remote_end)}]() mutable {//创建线程
        status_t err = 0;
        switch (type) {
        case type::dump:
            err = service->dump(remote_end.get(), args);//调用dump函数
            break;
        ...
        }
        ...
    });
    return ok;
}

step 2. dumpsys打印到终端
通过poll机制用来监听管道的数据，并将读取到的dump数据，打印至控制台。同时，通过计算剩余的时间，来判断当前是否读取超时。

@frameworks\native\cmds\dumpsys\dumpsys.cpp
status_t dumpsys::writedump(int fd, const string16& servicename, std::chrono::milliseconds timeout,
                            bool asproto, std::chrono::duration<double>& elapsedduration,
                            size_t& byteswritten) const {
    ...
    int servicedumpfd = redirectfd_.get();
    struct pollfd pfd = {.fd = servicedumpfd, .events = pollin};
    while (true) {
        ...
        int rc = temp_failure_retry(poll(&pfd, 1, time_left_ms()));//poll机制检测管道数据
        if (rc < 0) {
           ...
        } else if (rc == 0 || time_left_ms() == 0) {
            status = timed_out;//计算剩余时间，来决定是否超时
            break;
        }
        char buf[4096];
        rc = temp_failure_retry(read(redirectfd_.get(), buf, sizeof(buf)));//读取远端的数据
        ...
        if (!writefully(fd, buf, rc)) {//打印至控制台
            ...
            break;
        }
        totalbytes += rc;
    }
    ...
    return status;
}

step 3. 关闭dumpsys打印线程
将dumpsys打印的线程detach掉，相关的fd句柄reset掉，释放资源。

六、dumpsys的应用

如后续有什么应用dumpsys，或者有助于日常开发调试的场景，再补充，未完待续。

6.1 dumpsys常用指令

服务名	类名	指令	功能
activity	activitymanagerservice	获取某个应用的activity信息： `adb shell dumpsys activity a packagename` 获取某个应用的service信息： `adb shell dumpsys activity s packagename` 获取某个应用的broadcast信息： `adb shell dumpsys activity b packagename` 获取某个应用的provider信息： `adb shell dumpsys activity prov packagename` 获取某个应用的进程状态： `adb shell dumpsys activity p packagename` 获取当前界面的activity信息： `adb shell dumpsys activity top \| grep activity`	ams相关信息
package	packagemanagerservice	`adb shell dumpsys package`	pms相关信息
window	windowmanagerservice	`adb shell dumpsys window`	wms相关信息
input	inputmanagerservice	`adb shell dumpsys input`	ims相关信息
power	powermanagerservice	`adb shell dumpsys power`	pms相关信息
batterystats	batterystatsservice	`adb shell dumpsys batterystats`	电池统计信息
battery	batteryservice	`adb shell dumpsys battery`	电池信息
alarm	alarmmanagerservice	`adb shell dumpsys alarm`	闹钟信息
dropbox	dropboxmanagerservice	`adb shell dumpsys dropbox`	调试相关
procstats	processstatsservice	`adb shell dumpsys procstats`	进程统计
cpuinfo	cpubinder	`adb shell dumpsys cpuinfo`	cpu
meminfo	membinder	`adb shell dumpsys meminfo`	内存
gfxinfo	graphicsbinder	`adb shell dumpsys gfxinfo`	图像
dbinfo	dbbinder	`adb shell dumpsys dbinfo`	数据库

七、参考资料

dumpsys指令介绍：
https://developer.android.google.cn/studio/command-line/dumpsys?hl=zh-cn
管道：
https://www.cnblogs.com/naray/p/15365954.html
binder：
https://blog.csdn.net/shenxiaolinil/article/details/128972302
