type-c充电母座特写。

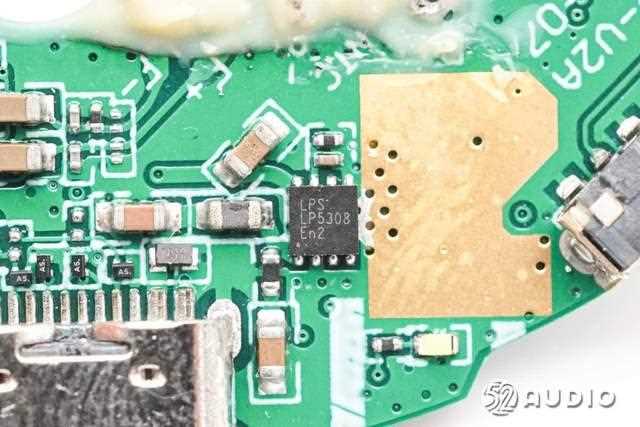

lps微源半导体lp5308过压过流保护ic，耐压高达36v，更能吸收瞬间尖峰电压，内阻135mω使得输入端电压损耗更小，引用更安全的正极保护方式，同时输入端过压保护响应时间极短为40ns, 更能有效的阻止瞬间插拔尖峰，更好地为后端功能保驾护航。

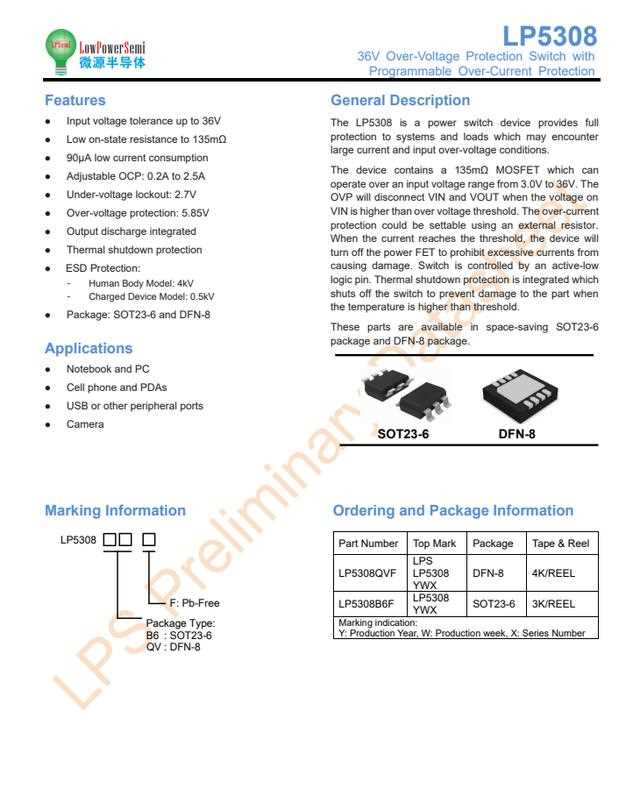

lps微源半导体lp5308详细资料图。据我们拆解了解到，目前已有小米、魅族、摩托罗拉、qq音乐、小天才、森海塞尔、罗技、漫步者、倍思、qcy、声阔、网易有道、tozo、jlab、muji、ikko、蜂鸟、kef、乔安、kohler、荣耀、redmi、realme、红魔、雷蛇、fiil、1more、jbl、bowers & wilkins、酷睿视、barbetsound、suunto、monster、七彩虹、nothing、斯莫格、philips、rode、重力星球、haylou、如布、elevoc、hhogene、黑鲨、泥炭、花再、oppo、华为、联想、索尼、诺基亚、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。

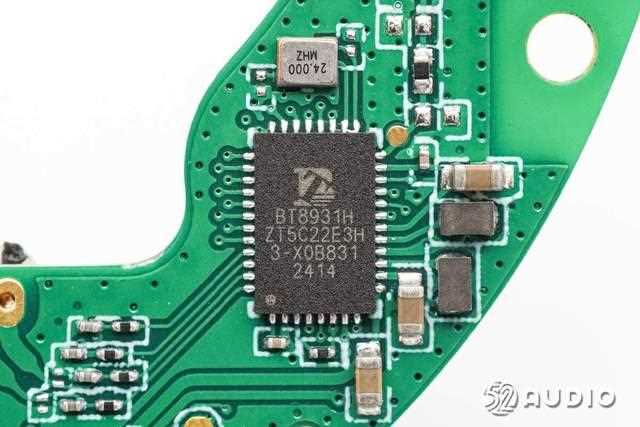

bluetrum中科蓝讯bt8931h蓝牙音频soc，内置高性能32位risc-v处理器核心，支持dsp指令，运行频率最高140mhz；内置16mbits闪存，320kb ram；具有可编程上拉和下拉电阻的灵活gpio引脚；支持gpio唤醒或中断。
中科蓝讯bt8931h符合蓝牙6.0+br+edr+ble规范，最大发射输出功率+10.5dbm，接受灵敏度-94.5dbm@2m edr，支持具有平衡效率的tws通信功耗，支持tws主从交换机。
中科蓝讯bt8931h具有高性能立体声dac，信噪比104db，支持差分模式和vcmbuf模式；具有5通道高性能adc，信噪比102db；支持5路mic放大器输入，支持灵活的音频均衡器调整，支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192khz采样率，支持单通道立体声模拟多路复用器；还支持前馈、反馈及混合主动降噪，神经网络处理单元（npu），低功耗触摸键、入耳检测等，集成pmu，如充电器/降压/ldo。

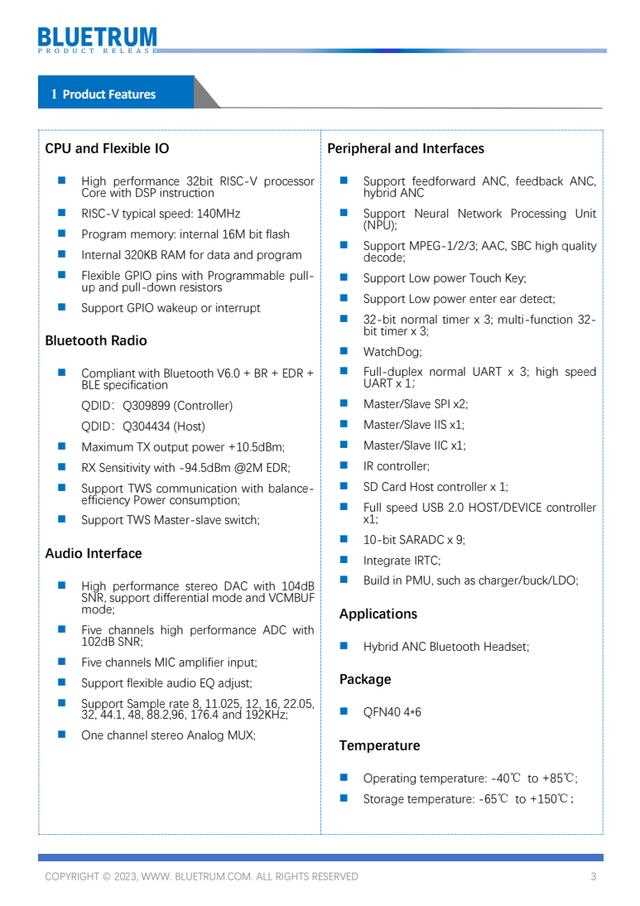

bluetrum中科蓝讯bt8931h详细资料图。据我们拆解了解到，目前已有泥炭、荣耀、realme、qq音乐、倍思、联想、qcy、muji、水月雨、名创优品、山水、公牛、智国者、飞利浦、iriver、翡声、肯德基、redmi、漫步者、惠威、fiil、创维、酷狗、充客、诺必行、凯叔讲故事、魔声、沃尔玛、科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧、魅族、nome、传音、乐视、夏新、绿联、360、铁三角、凡蒂尼、天猫精灵、defunc、coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。

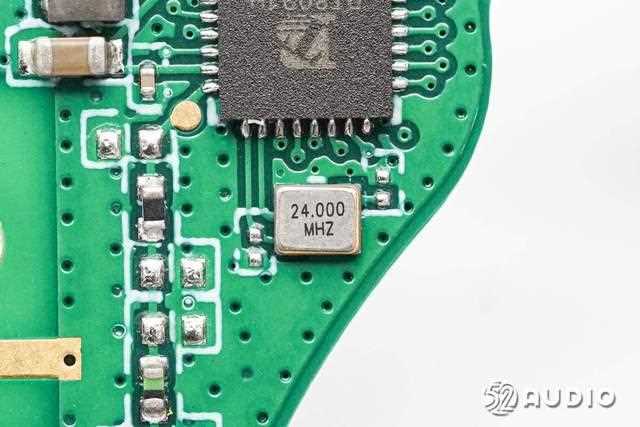

24.000mhz的晶振特写，为蓝牙芯片提供时钟。

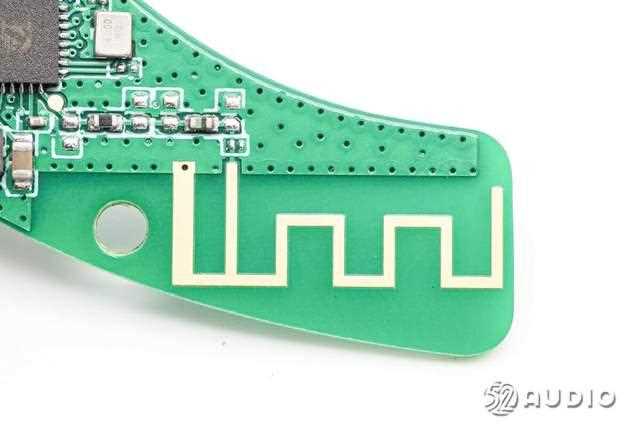

板载蓝牙天线特写。

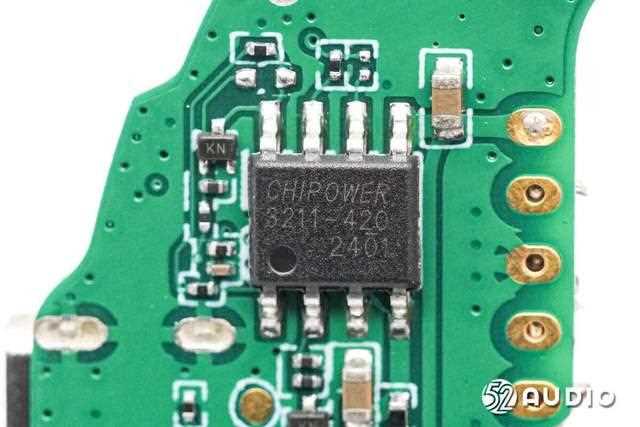

chipower芯力微ce3211系列锂电池充电器，内置pmosfet架构，加上防反灌电路，应用时不需要外部的电流检测电阻和隔离二极管。并且ce3211符合usb总线技术规范，只需要极少的外部元件，使其非常适合于便携式应用。

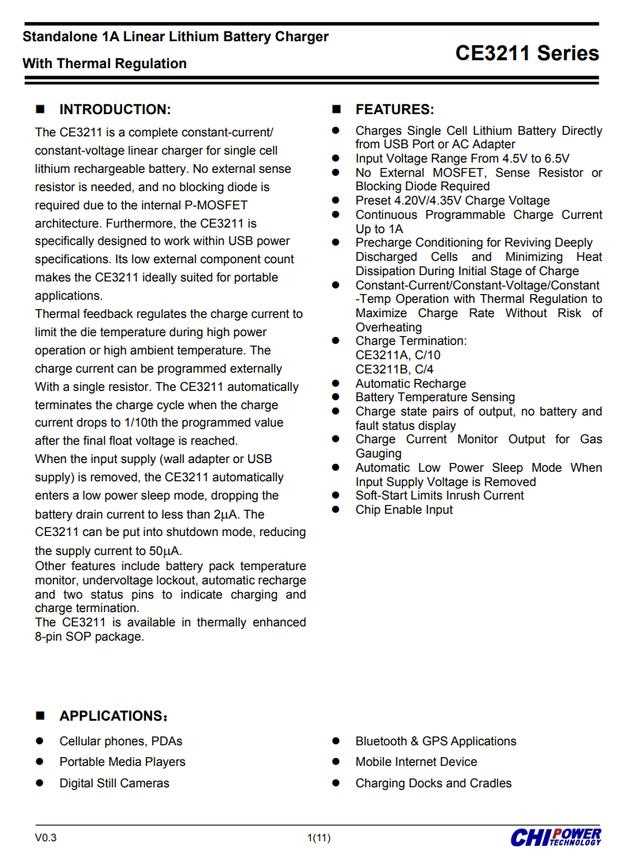

chipower芯力微ce3211系列详细资料图。

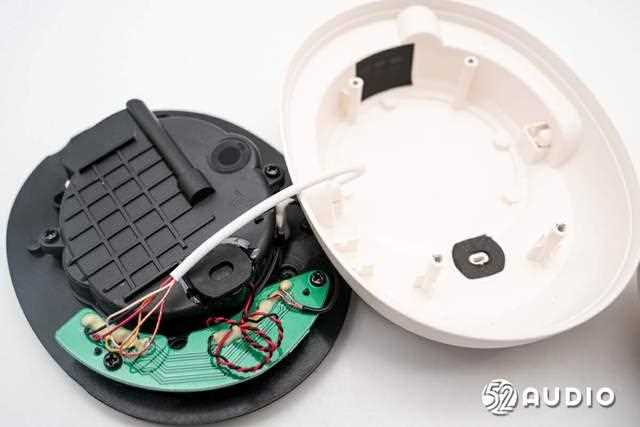

左侧音腔盖板结构一览，与右侧相同，中间设置后馈降噪麦克风。

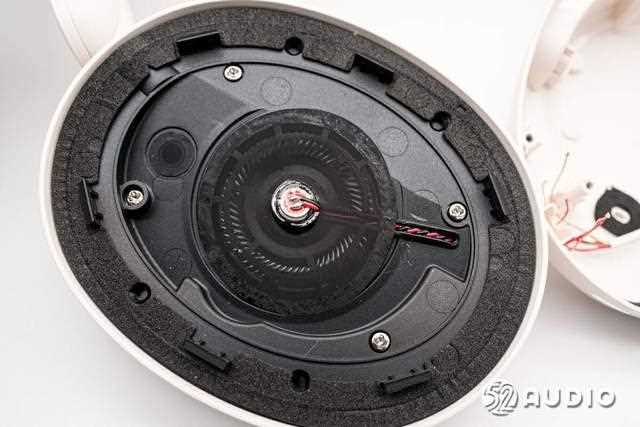

打开左侧腔体，内部设置有前馈降噪麦克风和转接板。

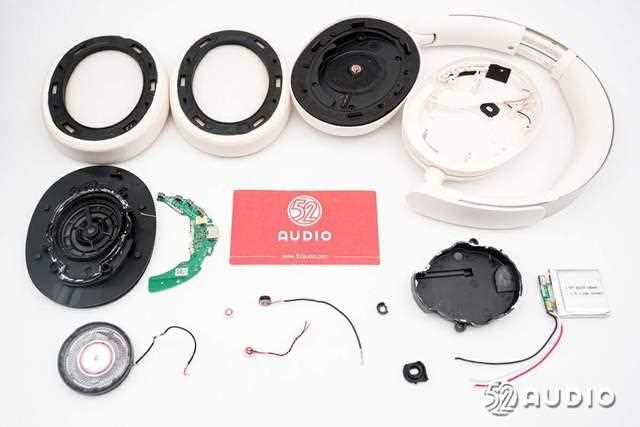

fiil key max头戴式降噪耳机拆解全家福。
三、总结
fiil key max头戴式降噪耳机在外观方面，拥有着非常完善的结构功能。耳壳支持旋转，头梁支持伸缩调节，能够为不同用户提供个性化的舒适佩戴体验；还支持折叠功能，方便收纳和携带。同时，耳机还有着独具特色的设计，铭牌装饰提升了时尚感和辨识度；外露金属骨架，降低了产品重量，提升佩戴舒适性。
内部配置方面，左右耳机均搭载了40mm动圈喇叭，内置了前馈+后馈双麦克风用于降噪功能拾音；其他方面，右耳内部搭载主板单元，采用了bluetrum中科蓝讯bt8931h蓝牙音频soc，lps微源半导体lp5308过压过流保护ic；内置了电池单元，容量600mah；还有一颗通话麦克风，用于语音通话拾取人声。
