2.5G三层网管交换机! TPLINK TL-SE5420不完全拆机测评
说是不完全拆机，是因为最后没把散热器拆下来。这是一台三层网管交换机，拥有16个2.5g网口和4个10g sfp+。tl-se5420的外包装：机身和配件：（没配console线）前脸：16个2.5g网

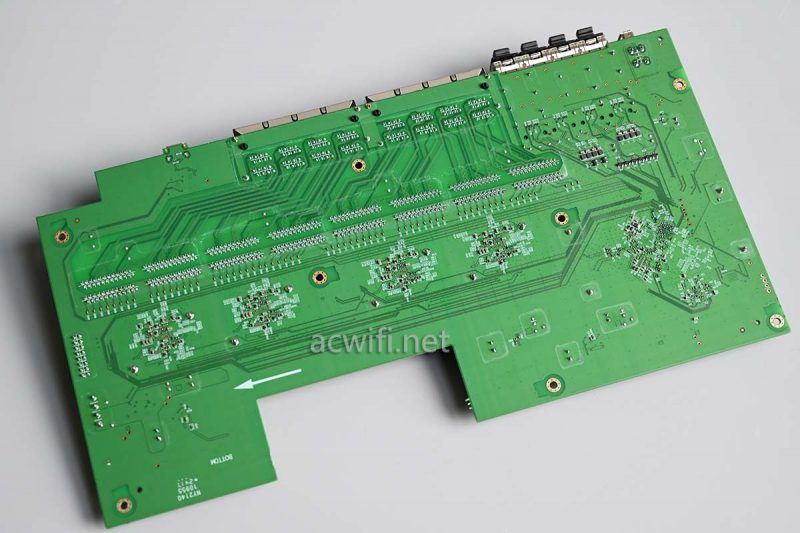

主板背面没什么看了。

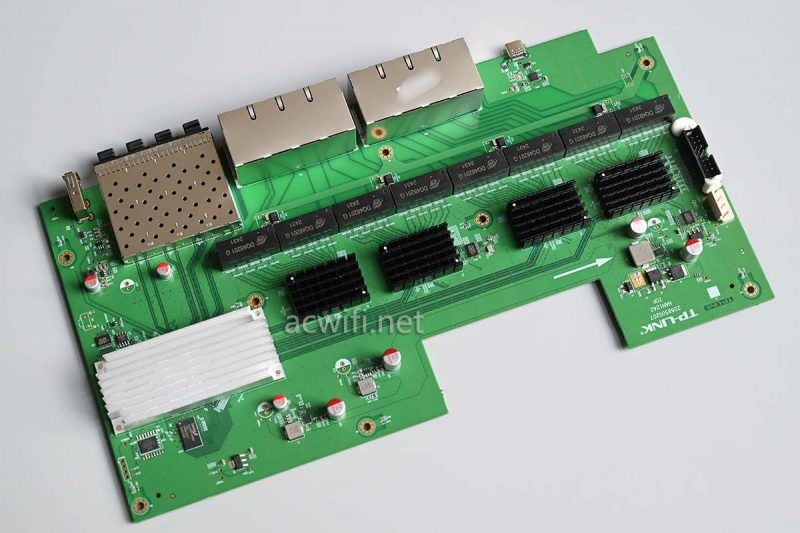

回到主板正面来：
跟se2420pb一样用的是带胶的硅脂粘连散热器，所以不好拆，这次使劲都拆不下来散热器，放弃了，怕用力过猛会造成芯片虚焊。

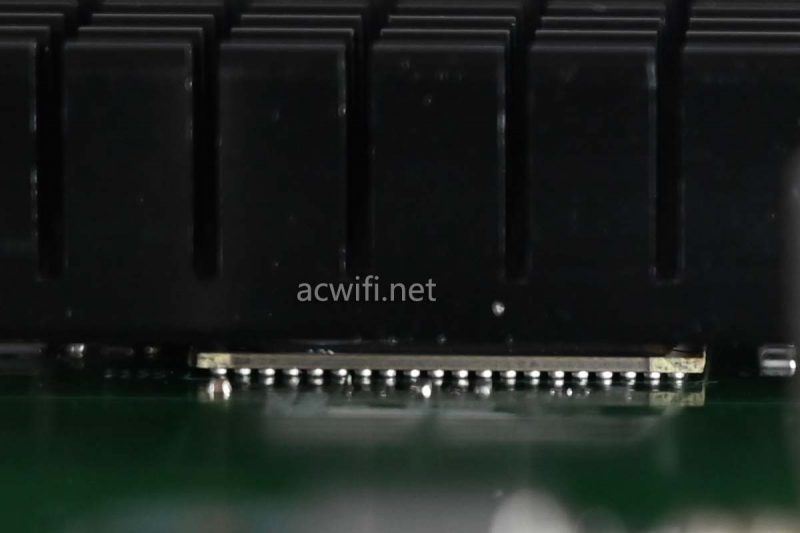

从phy芯片封装来看，绝不会是rtl8224n，而是跟se2420pb用的一样：rtl8224。如下图：
交换机芯片，由于是”16+4′，跟se2420pb一样，所以芯片也是用一样的rtl9302c。
rtl9302c-cg
layer 3 managed 16*2.5g+4*10g port switch controller
tl-se2420pb交换机加装风扇温控模块

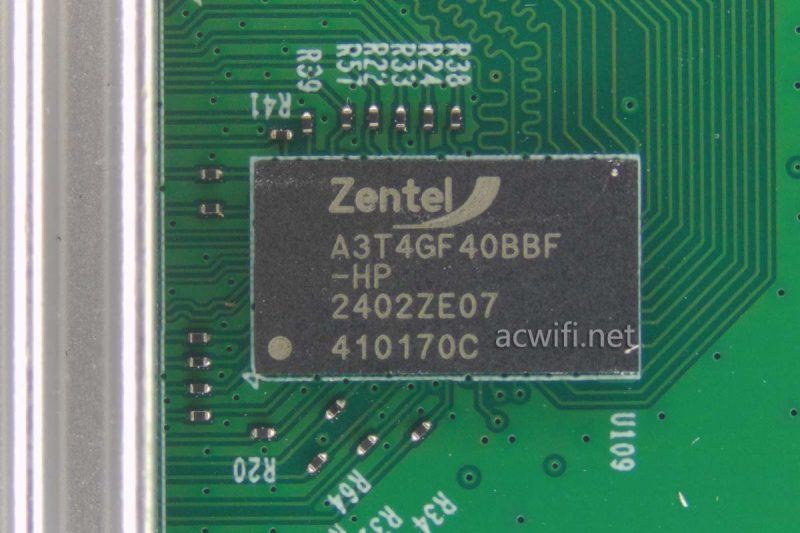

内存芯片型号是a3t4gf40bbf-hp，ddr3-1866，容量512mb：

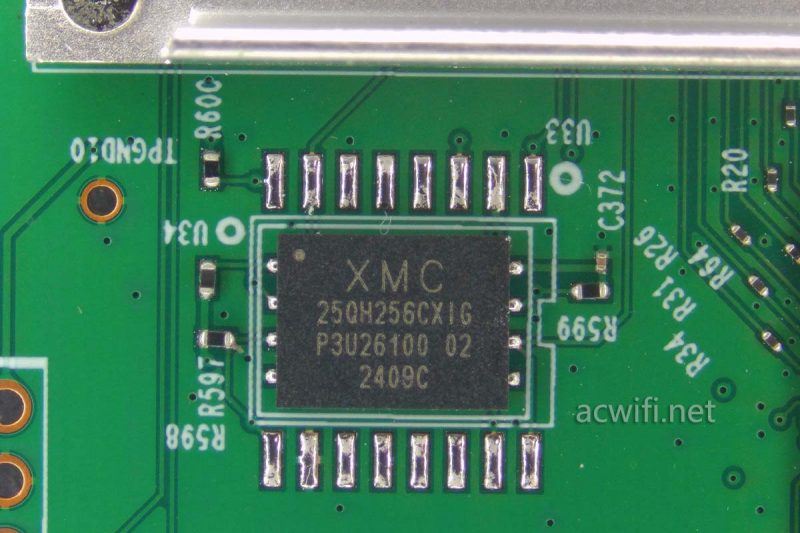

闪存芯片xm25qh256cxig，容量32mb：

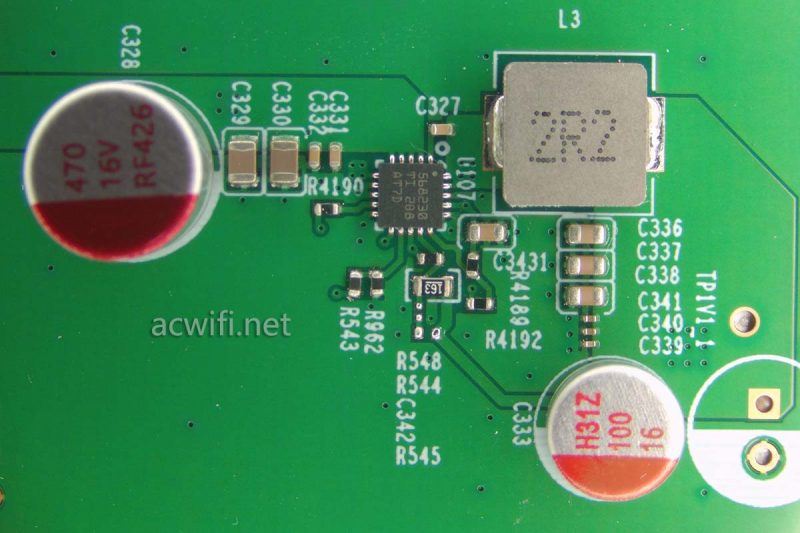

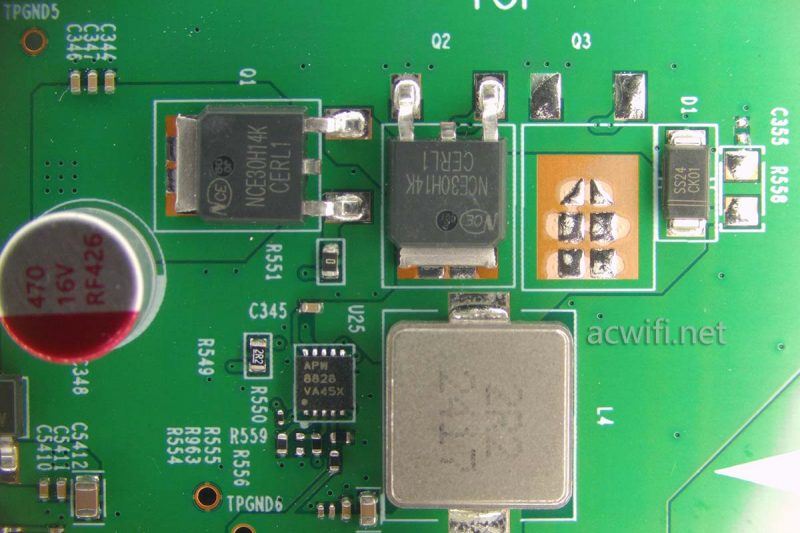

一些供电电路：

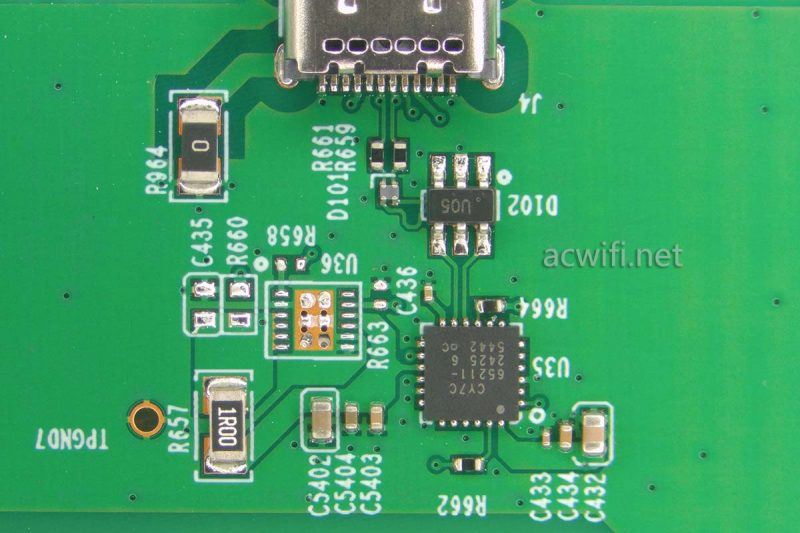

console接口电路：

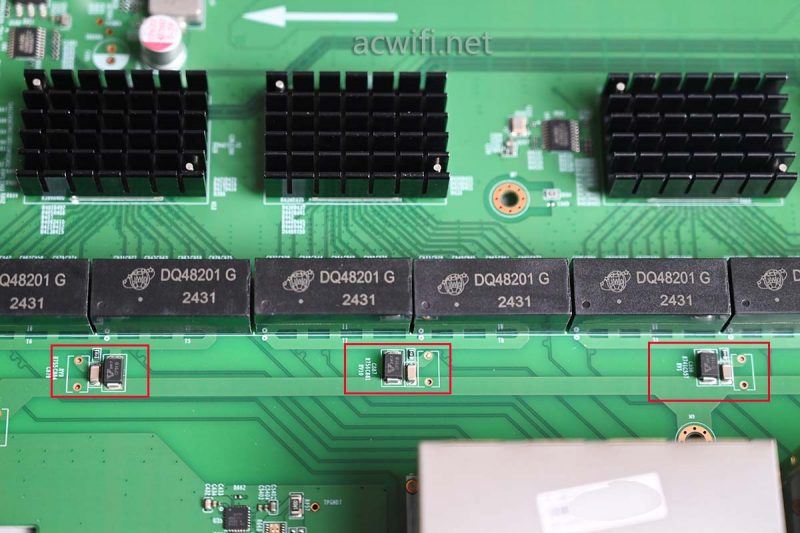

每四个2.5g网口为一组的，下图红框里的贴片元件是什么作用的，上次有人说过，我又忘记了，防静电还是防涌浪的？

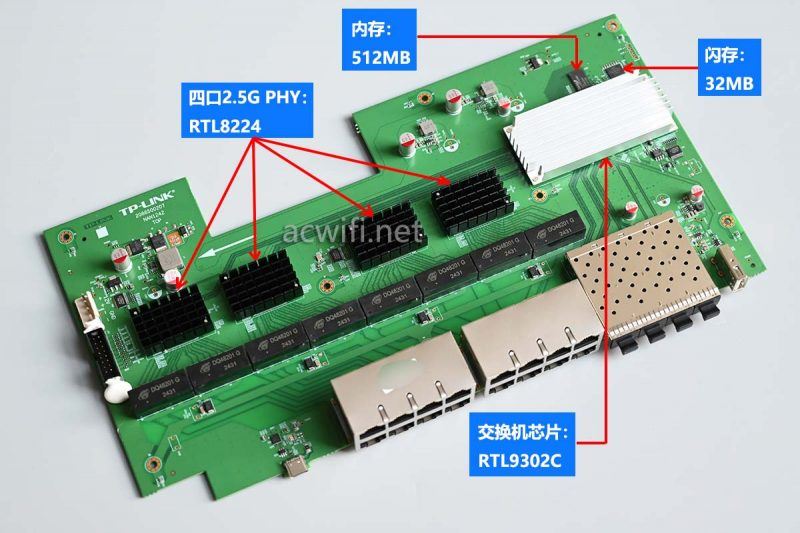

这台tl-se5420的芯片汇总图如下：

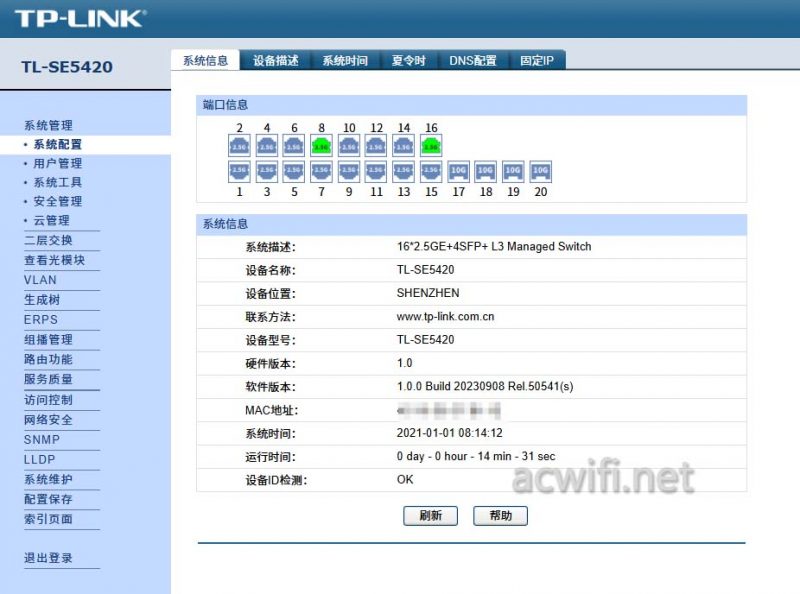

tl-se5420交换机系统首页：

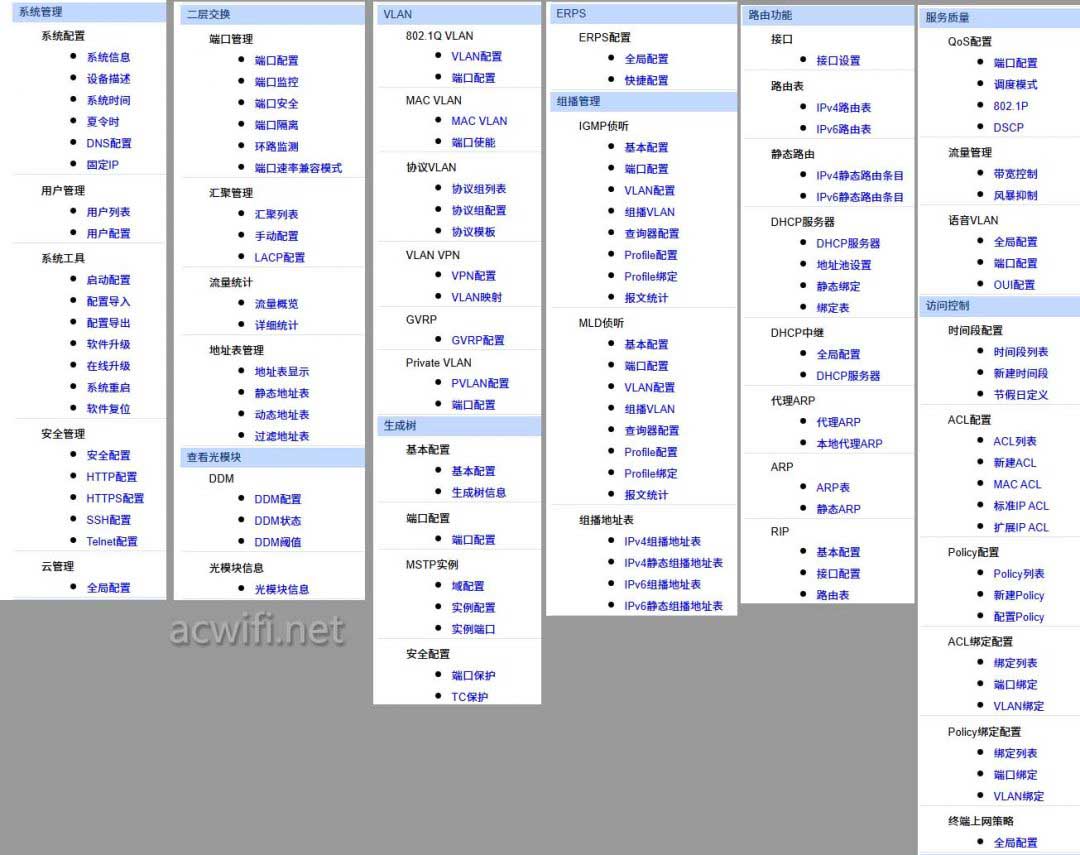

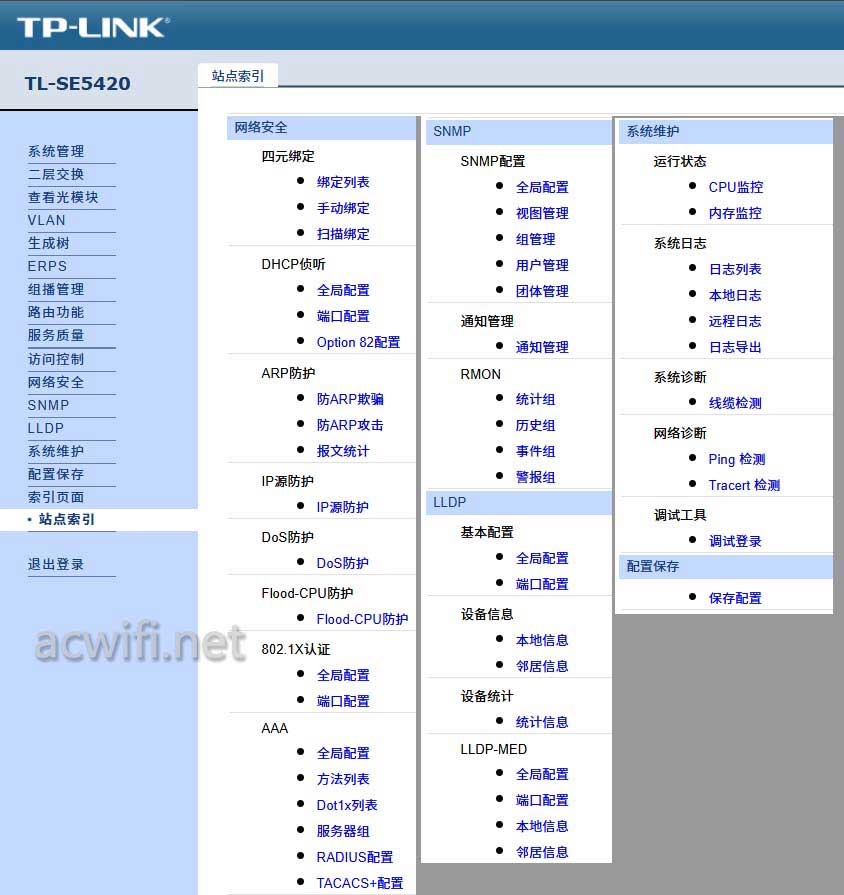

我把交换机的功能菜单索引截图了：
把se542装进5u机柜顶层，运行了一天，不热。
se5420是三层交换机，价格1700元，二层交换机se2420价格1500元，两者相差200元、硬件一样。都支持云管理！
按需选择吧。
