26.000mhz的晶振特写，用于提供时钟。
丝印2w b3的锂电池保护ic。
连接蓝牙天线的pogo pin连接器特写。
连接触摸检测贴片的pogo pin连接器特写。

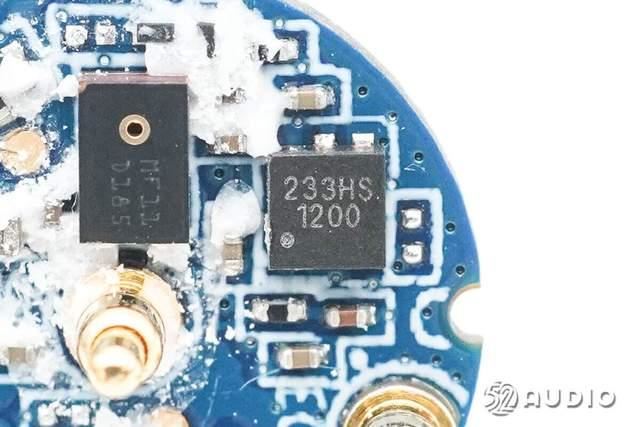

vinka永嘉微电vkd233hs触摸检测ic，具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了1路输出功能，可通过io脚选择输出电平，输出模式。芯片内部集成了稳压电路，提供稳定的电压给触摸检测，可减少按键检测错误的发生，提高了可靠性。

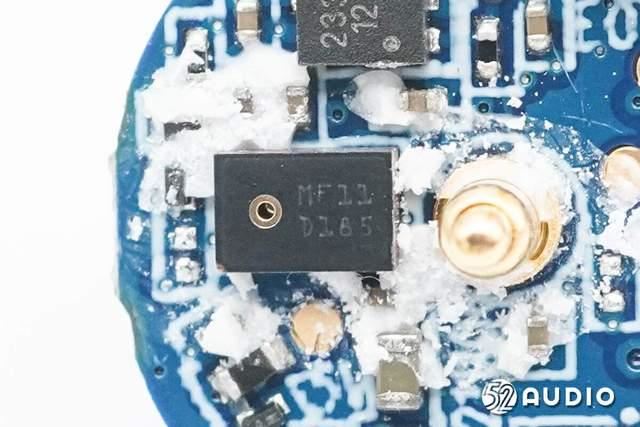

丝印mf11 d185的mems麦克风特写，用于语音通话功能拾音，来自敏芯微电子。
muji无印良品真无线降噪耳机ne59cc2s拆解全家福。
三、总结
无印良品真无线降噪耳机在外观方面，圆形充电盒采用了独特的旋转开盖设计，为产品增添了趣味性；银白配色，搭配金属盒盖，也拥有着不错的质感。耳机基于两种佩戴模式，采用了独特的圆柱形设计，金属前腔出音管深入耳道，能够提供稳定佩戴；后腔设计螺纹，搭配耳机扣绳，便于外出挂脖使用。
内部主要配置方面，充电盒搭载了yj言九电子380mah锂电池，配备有电路保护板负责过充电、过放电、过电流等保护；主板上，搭载了sinomcu晟矽微mc32p7031高性能、低功耗8位otp+ad型mcu，用于充电盒整机控制；采用了dstech奥简科技ds6513锂电池充电管理芯片，负责为内置电池充电，以及升压给耳机充电。
耳机内部搭载了10mm动圈喇叭和钢壳扣式电池，主板上采用一颗敏芯微电子的mems麦克风用于拾音，采用airoha达发（络达）ab1562f蓝牙音频soc，负责无线连接和音频数据处理，采用vinka永嘉微电vkd233hs触摸检测ic负责耳机交互。
