卸掉螺丝，取掉耳机座舱，

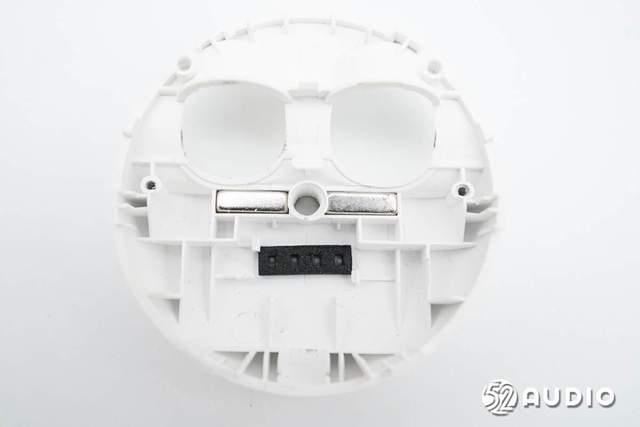

座舱盖板内侧结构一览，设置有两颗方形磁铁用于充电盒旋转开盖功能；指示灯内部设置遮光罩，防止互相干扰。

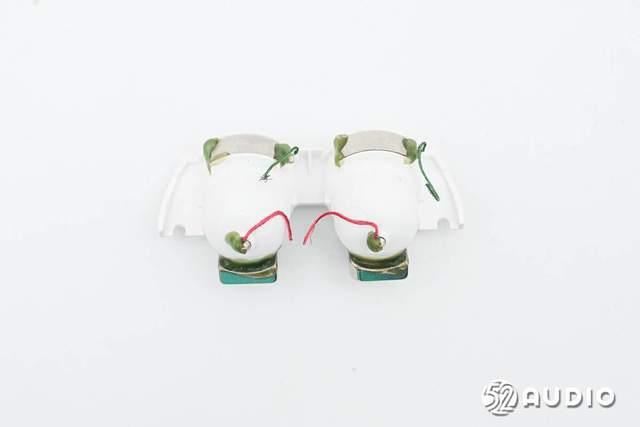

耳机座舱内部结构一览，打胶固定为耳机充电的连接器，焊接导线连接主板。同时设置有4颗磁铁，为耳机提供稳定固定。

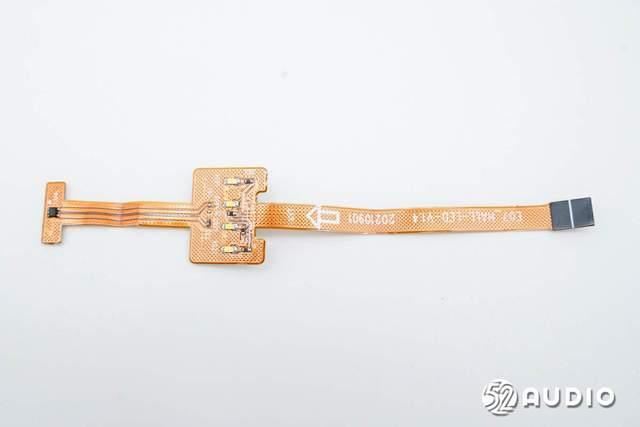

充电盒内部fpc排线电路一览。

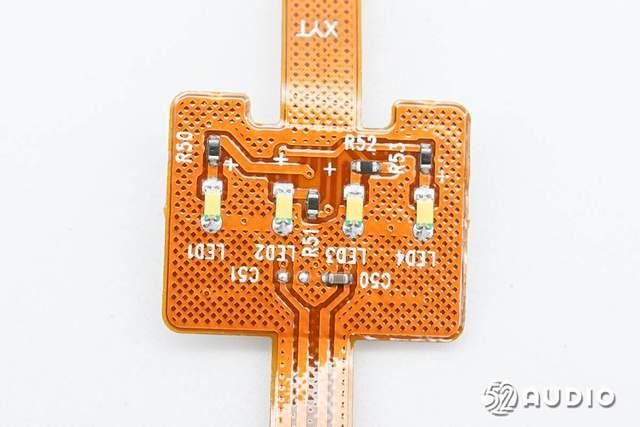

四颗led指示灯特写，用于反馈充电状态。

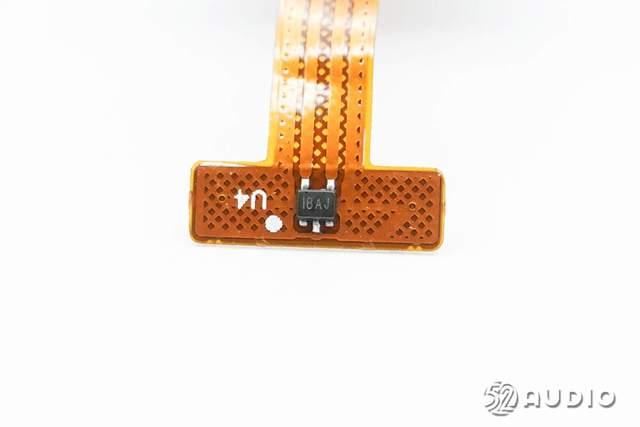

丝印ibaj的霍尔元件特写，用于检测充电盒开关盖状态，实现开盖即连功能。

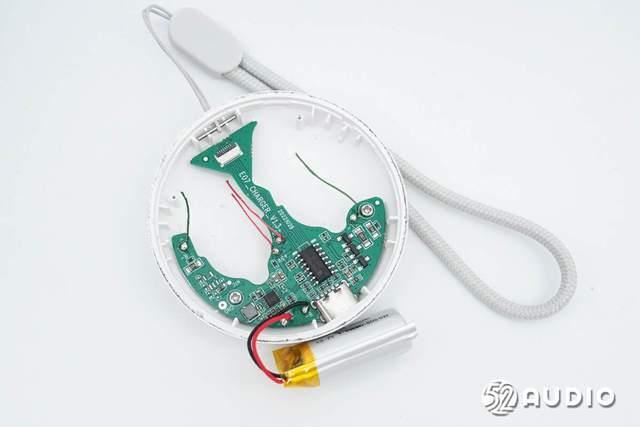

腔体内部结构一览，主板通过螺丝固定，与电池导线焊接。

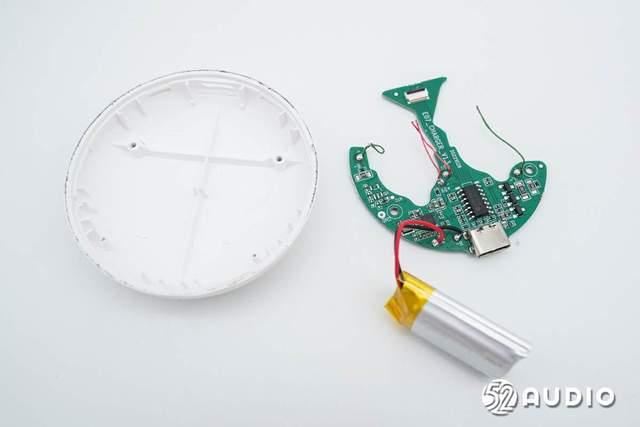

卸掉螺丝，取出主板单元。

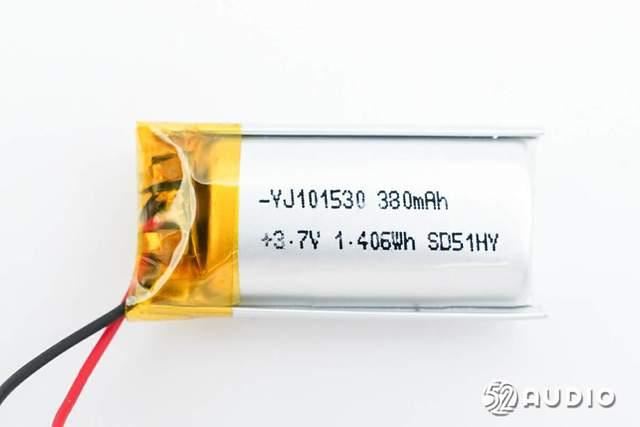

充电盒内置锂离子电池型号：yj101530，额定容量：380mah 1.406wh，标称电压：3.7v，来自yj言九电子。

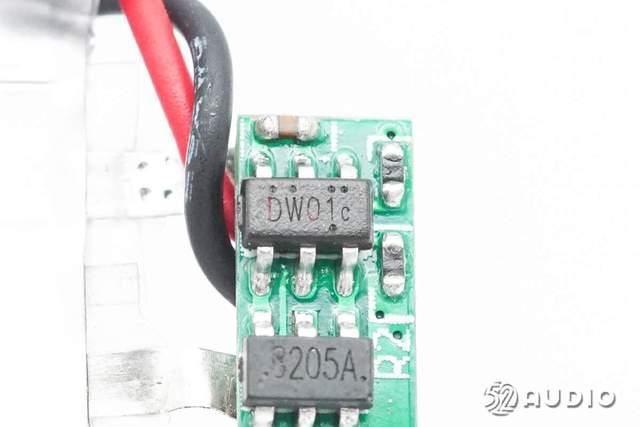

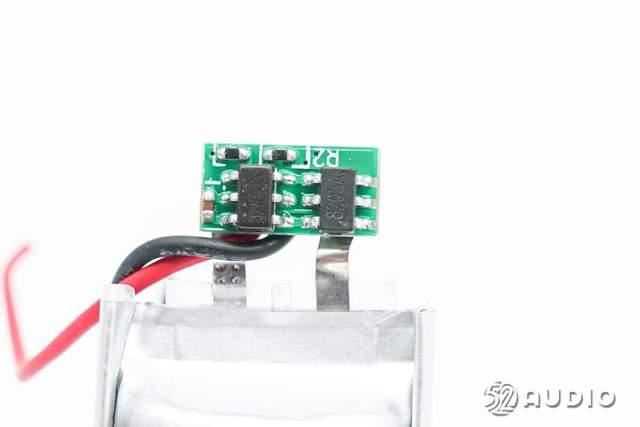

撕开电池绝缘保护，电池保护板电路一览，设置有锂电保护ic和mos管。

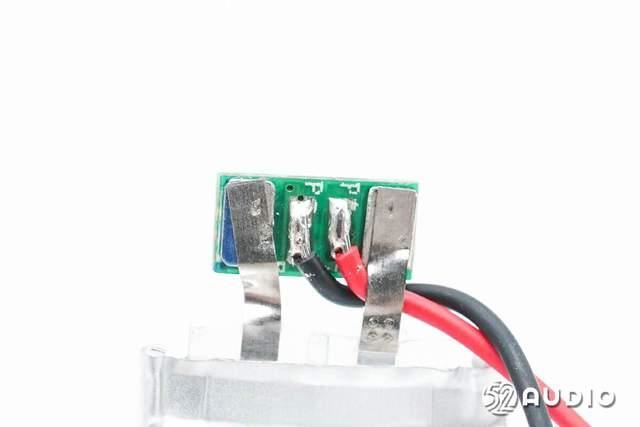

保护板背面与电池正负极镍片和导线焊接。
